В частном строительстве очень часто сложно определиться с выбором крыши, особенно если вы хотите выделиться. Например, современная плоская крыша не может монтироваться там, где ежегодно выпадает большое количество осадков. В данной статье я расскажу о том, какие бывают виды кровли крыш для частных домов и посоветую оптимальные материалы для этих поверхностей.

Общее представление о кровельных системах

Крыша – основная защита всей постройки. Благодаря высокому качеству используемых материалов можно добиться очень высокого срока эксплуатации вашего жилья. Подтвердить мои слова можно множеством примеров. Взять допустим дома, крыши которых стоят уже более 200 лет. На одних можно встретить медное покрытие, на других керамическое. Конечно, современные материалы не обладают таким качеством, но можно приобрести продукты, по свойствам очень близкие к идеалу.

Прежде чем выбирать кровельную систему вам предстоит изучить множество нюансов, а уже после этого рассматривать варианты. Вот список основных факторов, которые влияют на форму крыши:

• Стиль и декор будущей постройки
• Структура и расположение комнат, план всего здания
• Климатические условия вашего региона
• Кровельное покрытие
• Необходимость утепления и прочее

Как видите, сделать выбор довольно затруднительно, тем более если не знаешь, чего хочешь. Если вы застряли в такой ситуации, то вам необходимо по порядку отвечать на вопросы, а на выходе вы получите оптимальное решение.

По конструкции кровельная система делится на:

• Чердачные. За счет межэтажного перекрытия, которое укладывается поверх стен и объемной стропильной системы, создается чердачное пространство. Оно может использоваться хозяевами на свое усмотрение. Многие используют его в качестве склада ненужных вещей, а некоторые обустраивают эти квадратные метры в качестве дополнительной жилой комнаты. Здания с чердаком очень распространены в холодных регионах страны. Воздушная прослойка между кровельным пирогом и перекрытием является своего рода теплоизоляцией. Поэтому очень часто такие крыше не утепляются.

• Бесчердачные. В таких зданиях обратная сторона кровельной поверхности называется потолком. Как правило, такие конструкции можно встретить на плоской крыше, но и односкатная система является хорошим примером. Здание без чердака оптимально устраивать в теплых областях, где потери тепла в любое время года незначительны.

По конструкции крыши разбиваются всего на две категории: скатные и плоские. Вторая разновидность в свою очередь делится на эксплуатируемые и неэксплуатируемые. Что касается скатных, то здесь подвидов будет куда больше.

Виды скатных кровельных конструкций:

• Односкатные
• Двухскатные
• Многощиповые
• Мансардные
• Вальмовые и полувальмовые
• И другие менее популярные, например, куполообразные, полусферические и т.д.

Нельзя сказать плохо о каком-то из этих видов. Все они обладают сильными и слабыми сторонами. Чтобы создать качественную конструкцию достаточно свести недостатки к минимуму и подчеркнуть положительные моменты. Взять к примеру односкатную крышу. Ее устройство очень примитивно, такую систему за день может собрать начинающий кровельщик. Если не воспользоваться дизайнерскими услугами для создания интересного проекта, то ваше жилье сложно будет назвать красивым.

Виды кровли крыш частных домов фото:

Теперь давайте более детально рассмотрим каждую кровельную систему и начнем с самого простого.

Плоская кровля

Плоская крыша до недавнего времени очень редко использовалась в частном строительстве. Дело в том, что для данной поверхности просто не существовало подходящих покрытий. Самым популярным материалом на то время был рубероид, который мог пролежать без протечек всего пару лет. С течением времени, производители строительных продуктов начали все больше обращать внимание на плоские кровли и на сегодняшний день срок эксплуатации некоторых материалов составляет порядка 50 лет.

К негативным моментам плоской крыши можно отнести:

• Простой внешний вид. Впрочем, этот пункт для кого-то может являться и плюсом. Как показали опросы, молодежь считает «кубический» вид здания более привлекательным, а вот люди в возрасте предпочитают стандартные постройки.
• Очень высокие требования к кровельной гидроизоляции.
• Создать эксплуатируемую кровельную поверхность довольно трудно из-за трудоемких работ.

Несмотря на такие серьезные недостатки, положительные стороны здесь все же преобладают.

• На плоской поверхности крыши можно устроить зону отдыха, открыть свою мастерскую, посадить растительность и многое другое.
• Эксплуатируемая крыша станет любимым местом всех ваших знакомых.
• В любое время вы можете уединиться с природой и наблюдать за вечно бегущими облаками.
• За счет многослойности кровельного пирога, эксплуатируемая крыша очень неохотно пропускает тепло.

Совсем недавно такие крыши можно было увидеть лишь на многоэтажках и производственных зданиях, а сегодня это считается модным и в частном строительстве. Благодаря небольшой кровельной площади вы можете существенно сэкономить на материалах. Кроме всего этого, обслуживать такую крышу не составляет никакого труда, ведь вы находитесь фактически на земле, а не в подвешенном состоянии, как на скатных системах.

Некоторые из материалов для неэксплуатируемой крыши очень часто не могут выдержать вес среднего человека, поэтому они оборудуются мостиками и трапами. Кровельный пирог такой кровли создается традиционным методом и является очень экономичным.

Под классической укладкой подразумевается расположение теплоизоляционного слоя под гидроизоляцией, а в инверсионном все наоборот. Эксплуатируемые поверхности устраиваются последним способом, и за счет этого кровельный пирог не подвергается никаким деформациям.

В качестве кровельного покрытия очень часто используется битумные рулонные покрытия, мембраны, натуральный грунт, тротуарная плитка и многое другое.

Односкатная кровля

Односкатные стропильные системы известны всем своей популярность в хозяйственном деле. Благодаря им очень часто устраиваются навесы, дровяники, складские постройки и прочие сооружения. Как вы уже знаете они отличаются своей простотой и это является одной из отрицательных сторон. Впрочем, эту проблему можно устранить, обратившись к хорошему дизайнеру. Он не только создаст шикарный проект, но и посоветует какие кровельные покрытия в данном случае можно использовать.

Односкатная крыша хоть и простая конструкция, но с ее помощью можно покрыть большие площади. В качестве примера можно привести постройку, которая в длину превышает 12 метров. Конечно, такая стропильная система будет несколько усложнена, но все равно остается экономически выгодной.

Наклон задается разностью высот противоположных стен. Кстати, это самый распространенный вариант, так как для его создания нет нужды приобретать дополнительные материалы. Альтернативным способом является использование пиломатериалов, но тогда стоимость всей постройки станет несколько дороже, а само создание сложнее.

Преимущества односкатных крыш заключаются в следующем:

• В первую очередь это конечно простота конструкции и ее монтажа
• На возведения односкатной кровли необходимо потратить минимум финансов, сил и времени
• Получившаяся стропильная система не обладает большим весом, поэтому может устраиваться на каркасные здания
• Один скат очень прост в обслуживании и ремонте

ВАЖНО: На поверхность кровли могут устраиваться практически все материалы, но нельзя создавать большой уклон, так как это приведет к созданию парусности. Это чревато отрывом кровельного полотна.

Двухскатные системы

Наверняка эту крышу может узнать даже ребенок. Их представителей можно встретить в любом дачном поселке. Такая сумасшедшая популярность обосновывается простотой и эффективностью. За счет двухскатной конструкции атмосферные осадки практически не задерживаются на поверхности, что очень важно для северных регионов страны. По внешнему виду стропильная система напоминает треугольники, установленные с определенным шагом. Очень часто, кровли таких зданий оставляют неутепленными, а чердачное помещение используют в качестве склада.

Положительные стороны двухскатной системы на лицо:

• Вести расчеты такой крыши очень просто, тоже касается и монтажного процесса
• Чердачное помещение очень объемное, конечно для комнаты маловато, но для склада вполне достаточно
• За счет крутости скатов атмосферные осадки удаляются естественным способом
• Неприхотливость в обслуживании
• Финансовые затраты на постройку относительно невелики

Стоит отметить, что этот вид кровли уже используется испокон веков. Он прошел испытанием времени и показал себя с лучшей стороны. Но большинство застройщиков, которые хотят, какого-нибудь новшества вряд ли выберут такую стропильную систему.

Двухскатная крыша или как ее иногда называют «щипцовая» отлично подходит для небольших строений. Кстати, кроме оригинала существует еще несколько измененный вариант. В ней фронтоны имеют форму равнобедренного треугольника. Такая система выделяется своей высотой и ее строительство не всегда возможно. Все дело в ветровой нагрузке и чем выше будет поверхность, тем большее давление будут производить порывы ветра.

Очень часто на двухскатных крышах можно встретить такое покрытие: шифер, ондулин, металлочерепицу, профнастил и фальц.

Мансардные крыши

Такие кровельные системы полностью напоминают двухскатные крыши. Единственным отличием являются ломанные скаты, благодаря которым объем чердачного пространства увеличивается. С фасадной и тыльной стороны здания нижняя часть кровельной поверхности крепится практически вертикально. И покрыть такой скат по силам далеко не всем продуктам.

Что касается экономического показателя, то такая крыша на 30% дороже предыдущей, но на этот негативный момент можно не обращать внимания, если в расчет взять дополнительное помещение, которое создается в процессе монтажа. По своему опыту скажу, что внешний вид такой постройки странный, но внутри помещения все обстоит иначе. Верхний и нижний этаж можно совместить винтовой лестницей, и вы будете иметь доступ наверх в любое время года.

Нюансы монтажа мансардной крыши:

• При обустройстве жилого помещения на верхнем этаже вам в обязательном порядке потребуется утеплять крышу с внутренней стороны.
• Настилая кровельный материал не забудьте сделать вентиляционные ходы. Это позволит воздуху своевременно удалять конденсат.
• Естественное освещение можно создать путем устройства световых окон прямо на кровельных скатах.
• Если вы планируете рационально использовать весь объем, то вам придется соорудить специальную мебель, которая будет следовать контурам внутренней стороны ската.

Обыкновенная двухскатная крыша может быть модифицирована до мансардной, главное, чтобы все нижележащие конструкции смогли выдержать увеличившийся вес.

Крыша в виде шатра

Для устройства такой крыши понадобится равностороннее основание. Вся кровельная система состоит из равнобедренных треугольников, которые ничем не отличаются друг от друга. В кровельной отрасли ее еще называют пирамидальной.

Положительные качества такой системы заключаются в следующем:

• Очень высокая устойчивость ко всевозможным нагрузкам
• Интересный внешний вид
• На такую поверхность можно настилать практические все кровельные покрытия

К отрицательным качествам можно отнести все тот же вид. Для некоторых людей, жить в квадратной постройке как-то странно, а другого основания такой кровле не придумать. Единственным решением данной проблемы может стать разработка интересного комнатного интерьера. Серьезным недостатком конструкции является сложность стропильной системы, хотя по первому взгляду так и не скажешь.

Вальмовые конструкции

Такая кровельная система пришла к нам с северной Европы. Для жителей средней полосы России она считается идеальной. Дело в том, что вальмовая стропильная система без проблем выдерживает нагрузку от сильных ветров и множественных осадков. Кровельная поверхность имеет четыре ската, два из которых являются трапециями, а другие треугольниками. Как правило, располагаются они с фасадов и торцов соответственно.

За счет своей небольшой высоты, насланный кровельный материал не сможет сорвать даже очень сильный ветер. Но если вы все же этому не верите, то всегда можно защитить конструкцию доборными элементами в виде карнизной планки. Чердачное помещение просторное и нередко оборудуется под жилую комнату. Чтобы хватало света в скаты монтируются световые окна.

Существует некоторый подвид вальмовых крыш, который называется полувальмовой. Ее отличительная черта заключается в том, что треугольные скаты гораздо короче, а их угол наклона несколько уменьшен. Такие крыши можно запросто узнать по открытому фронтону. В качестве материала для покрытия используются все продукты, кроме полимерных и рулонных.

Такие виды кровли вы можете посмотреть на этих фото:

Многощипцовая крыша

Данная конструкция может быть нескольких видов. Самая простая это Г – образная. Здесь присутствует всего одна ендова. Если вы никак не можете представить, как она выглядит, то вообразите две двухскатных крыши, которые были имели один центр, но сами плоскости были перпендикулярны друг другу. Значок «+» идеально описывает это положение.

Ендова очень важная часть многощипцовой кровли, поэтому ее устройство должно производиться под четким руководством профессионалов. Если вы выполняете работу самостоятельно, то придется обзавестись всеми соответствующими материалами и стараться не экономить. Как правило, на таких крышах помимо гидроизоляционного слоя укладывается подстилочный ковер. Конечно, его основной задачей является нивелирование плоскости ската, чтобы покрытие не деформировалось, но так как он плотный, то дополнительно выполняет роль изоляции. Все стыки подкладочного ковра должны быть промазаны мастикой.

Крыши в виде конуса

Такая стропильная система очень редкая вещь, но все же ее можно встретить. Основанием для такой кровли является постройка с круглым очертанием. Для простоты создания конуса, пиломатериалы очень часто заменяются металлом.

Круг продуктов, которые можно использовать в качестве покрытия очень сужен, поэтому перед устройством внимательно изучите список:

• Битумные продукты, оснащенные хорошим защитным покрытием, например, черепица.
• За счет крутого ската натуральная черепица является идеальным вариантом
• Медные или деревянные гонты
• Натуральные материалы (тростник, камыш и прочее)

Куполообразные стропильные системы

Хоть такие крыши и не распространены обыкновенном частном строительстве, но их можно встретить на больших коттеджах. Всего их несколько видов.

1. Утепленный вариант. Может возводиться как с утеплением, так и полностью глухой.
2. Остекленная. Выделяется своим оригинальным и сложным видом.

В качестве материалов для стропильной системы очень часто используется древесина или металл. В большинстве их комбинируют или используют исключительно последний продукт. Все дело в свойстве древесины. Ее укладывают на нижние ряды, где не требуется ее деформация, а по мере возвышения пиломатериалы заменяются металлом. Впрочем, можно не ломать себе голову и использовать полностью металлические элементы. Благодаря хорошей жесткости материалов и самой системы получается довольно устойчивая крыша.

Очень часто куполообразные кровли делают прозрачными, для этого могут быть использованы следующие продукты:

• Триплекс. При разрушении такого материала он образует минимальное количество осколков.
• Армированное стекло. При повреждении не разлетается на опасные осколки, но пропускная способность куда меньше триплекса.
• Поликарбонат, оргстекло и другие пластиковые продукты. Они обладают небольшим весом, не разбиваются и устойчивы к прямым солнечным лучам.

Панорамную кровлю очень трудно не только возводить, но и обслуживать, поэтому сооружать ее в повседневной жизни нецелесообразно, разве что вы занимаетесь делами, где нужно большое количество естественного света, например, выращиваете цветы.

В зимнее время на такой поверхности будет скапливаться большое количество наледи, что может стать причиной разрушения всей крыши. Решить такую проблему можно при устройстве отопительных элементов.

Соорудив куполообразную крышу, вы получите следующие преимущества:

• Внешний вид вашего здания будет смотреться очень оригинально
• Форма купола равномерно распределяет тепло по помещению
• Прозрачный потолок, в котором вы можете наблюдать за вечно бегущим небом

Соорудить кровельную поверхность можно за считанные дни, а вот следить за ней куда сложнее. Напомню, что профилактические осмотры должны проводиться два раза в год, тогда поверхность прослужит максимально долго.

Как определить, какой именно должен быть тип крыши вашего будущего дома, не утонув при этом в океане разнообразия вариантов, предлагаемых сегодняшним строительным рынком?

Какой выбрать тип крыш для частного дома?

Любому ребёнку известно, что каждый дом начинается с фундамента, а венчает его крыша, и даже самый рассеянный человек хоть в раз в жизни замечал, что типы крыш домов бывают очень разными. Поверхностное представление о назначении различных форм кровли состоит в том, что крыши такие разные просто «для красоты». На деле же, внешний вид кровли есть лишь один (и не самый важный) фактор, определяющий форму кровли каждого конкретного здания.

Многочисленные виды крыш частных домов появились в процессе инженерных и дизайнерских решений основных задач, с которыми призвана как можно лучше справиться современная кровля:

• защита от осадков
• эффективное самоочищение
• организация чердачного пространства
• долговечная эксплуатация
• простота ремонта
• экономность и экологичность

Понять, что представляют из себя те или иные типы крыш домов совсем несложно, поскольку все они тщательно сортированы и каталогизированы. Не стоит забывать, однако, что каталогизация эта несколько условна, и на практике особенности каждого дома всегда готовы привнести в общепринятые стандарты корректировку собственной индивидуальностью.

Чтобы помочь вам сориентироваться в деле выбора формы кровли для будущего дома, мы рассмотрим здесь все самые распространённые виды крыш фото которых вы найдёте тут же, рядом с описаниями.

Плоские крыши

Крыши с плоской поверхностью применяются при строительстве частных домов редко. Снеговая нагрузка у такой кровли выше, в сравнении со скатной, как и цена каждой ошибки при обустройстве кровельного пирога: одна небольшая неровность, и вот уже готово место скопления влаги, например. Экономичной такую кровлю тоже не назовёшь: стропила, монолитные перекрытия – всё должно быть очень прочным и очень качественным. Наличие чердака и вовсе не рассматривается. Плоскую крышу делают обычно лишь там, где её планируют использовать в последствии в качестве террасы для верхнего этажа. В этом плане они, конечно, незаменимы. Но если вы не собираетесь строить крышу-террасу, то пока речь идёт о частном жилом доме - от плоской крыши разумнее будет отказаться.

Скатаные крыши

На них мы остановимся гораздо подробнее. Угол наклона крыши определяет сразу множество её будущих характеристик. Именно соотношения углов и скатов, их расположение по отношении к друг другу, и создаёт всё то разнообразие, которое мы опишем ниже.

Моноскатные

Они названы так потому, что имеют только один скат. Главным достоинством таких крыш является их невысокая цена, простота сооружения и эксплуатации, лёгкость и воздушность, как фактическая, так и в плане внешнего вида.

Навес

Моноскатный навес – достижение современного минимализма в строительстве, он придаёт дому несколько футуристичный вид. Справиться с монтажом односкатного навеса под силу даже человеку, который раньше подобным не занимался, если он будет следовать несложной технологии. Моноскатная крыша-навес хорошо сопротивляется ветру из-за небольшого (как правило) уклона, прекрасно самоочищается, экономит вам деньги на количестве строительных материалов. Ещё не так давно считалось, что область применения таких крыш в первую очередь определяется необходимостью экономии и приоритетом функциональности над внешним видом. Потому встретить их чаще можно было на хозяйственных зданиях и государственных учреждениях, больницах, производственных комплексах, и тому подобных сооружениях. Но сегодня жители Австралии, известные своей смелостью в плане модного законодательства, уверенно задают новую тенденцию применения крыш-навесов в строительстве частных домов.

Шедовая крыша

Так называемые «пилообразные» крыши используются там, где необходима чрезвычайная прочность и надёжность. Такие крыши призваны обеспечивать возможность подвеса на несущие конструкции подъёмного промышленного оборудования. По этой причине шедовые моноскатные крыши крайне редко можно увидеть укрывающими чей-то частный дом.

Двускатные крыши

Классика строительства, именно такие крыши рисуют на своих первых в жизни домиках маленькие дети цветными карандашами. Ничуть не уступая односкатной крыше в функциональности, она чуть сложнее в плане возведения и дороже, зато открывает возможность обустройства чердачного помещения. В отечественной строительной традиции часто можно встретить варианты «внешнего» входа на чердак с улицы, западная манера строительства тяготеет к лестницам, расположенным внутри.

Двускатная крыша проста и надёжна, но есть несколько более сложных её гибридных форм. Например, так называемые полувальмовые крыши (когда торцевые скаты не доходят до карниза):

или голландская двухскатная (с небольшими фронтонами):

они призваны как разнообразить внешний вид дома, так и обеспечить больше подкрышного пространства. Гибрид двускатной крыши «Dormer » добавляет к вашему чердаку «слуховое окно», которое служит для освещения, проветривания чердачного помещения, улучшает внешний вид вашего частного дома.

Мансардная крыша

Такая же, как и предыдущая, но с ломаными скатами. Выглядит мансардная крыша очень респектабельно и габаритно, такие крыши любят ставить на свои просторные дома состоятельные люди. Благодаря своей пятиугольной форме, мансардная кровля создаёт целый дополнительный этаж в подкрышном пространстве, где можно спокойно расположить угодную вам комнату. Окна нередко делаются прямо на скатах, а в не слишком снежных районах порой эти окна ведут прямо вверх, заливая мансарду светом и открывая завораживающий вид на ночное небо.

Цена такой кровли всегда высока в сравнении с простой двускатной крышей. Она растёт не только за счёт простого усложнения конструкции и увеличения количества материалов, необходимости усиления стропил, но также из-за повышенных требований к утеплению такого вида кровли. Из-за того, что подкрышное помещение используется как жилое, меняется сама система утепления, когда утепляющие материалы монтируются не внутри крыши, а на внешнюю установленную обрешётку. Большая площадь крыши, опять-таки, увеличивает расходы на большое количество утеплителя, гидроизоляции, материалов для сооружения обрешётки, покрытий.

Не смотря на все эти сложности, мансардные крыши остаются популярными на протяжении многих лет, а для многих подобный вид кровли – настоящая голубая мечта.

Любопытный европейский и американский вариант ломаной мансардной крыши, в которой нижний скат не уходит вниз под крутым углом, а напротив, делается очень пологим и длинным. Отлично подходит для одноэтажных домиков, с предусмотренной верандой, а возможно и не одной.

Многощипцовая крыша

Такие виды крыш частных домов, как многощипцовая с ендовой, применяются редко в виду высокой сложности устройства и высокой цены. Прибегают к ним ради их красоты и возможности обустройства сразу нескольких небольших боковых мансард. Чаще к ендовым крышам прибегают строители отелей, но ими также кроют порой и частные дома любители оригинального и необычного дизайна. Возводить такую крышу самому, не имея должного опыта, чревато бессмысленной тратой времени и сил: монтажом многощипцовой кровли должны заниматься разбирающиеся в своём деле профессионалы.

Шатровая пирамидальная крыша

Также такую крышу называют «четырёхскатной», и чаще всего она применяется именно для покрытия квадратных строений, это тот случай, когда тип кровли определяет дом. Сложная конструкция пирамидальной крыши, состоящей из четырёх одинаковых треугольных скатов, тем не менее, делает её привлекательным решением для тех, кто любит дома с правильной квадратной площадью. Возведение такой кровли требует определённых навыков и знания технической стороны вопроса, а лучше немалой практики.

Комбинированная крыша

Соединяя в себе различные типы крыш, такая кровля может стать настоящим шедевром архитектуры. Когда решение использовать различные типы крыш домов диктуется практичностью, а не простой погоней за оригинальностью, то именно комбинированная крыша может стать более экономичным, и при этом надёжным и функциональным вариантом. Однако, монтаж и возведение такой кровли сопряжены с необходимостью учёта множества нюансов, это работа только для настоящего кровельного мастера, прекрасно разбирающегося во всех тонкостях различных видов крыш, и знающего важнейшие аспекты их грамотного комбинирования.

Нобычные и оригинальные варианты

М-образные крыши

Ещё один вид редко применяемых типов крыш домов, М-образная крыша, как правило, применяется в особенных архитектурных проектах. Два дома, стоящих вплотную, визуально имеют отдельные крыши, но они соединены общей ендовой. Нагрузки на эту самую ендову весьма высоки, большие объёмы снежной массы легко могут повредить её.

Крыша «Бабочка»

Согласитесь, выглядит очень красиво и необычно. Сооружённая на втором этаже, такая крыша может стать красивым навесом для балкона, она визуально увеличивает строение и смотрится загадочно, привлекая любопытные взгляды. Как и многие красивые вещи, «Бабочка» весьма непрактична по многим статьям: цене, отсутствию чердачного помещения, сложности конструкции. И нужно трижды подумать, прежде чем сооружать такой «снегонакопитель» в наших холодных краях.

Крыши Saltbox

Крыша-солонка была прозвана так из-за внешнего сходства с одноимённым столовым прибором в США в XVII веке. Как вы можете видеть на фото, Saltbox представляет собой несимметричную двускатную крышу, один скат которой гораздо длиннее другого. Один вид такой кровли порой может вызвать наплыв патриотических чувств у знающего свою историю жителя Соединённых Штатов. Многие памятники ранней колониальной архитектуры имеют именно такой оригинальный вид крыши, который сформировался в результате постепенно расширяемого однажды построенного дома. Крыша-солонка, в своё время, стала остроумным ответом простых американцев на новые налоги, вводимые тогда правительством на размеры домов. «Солонка» - это простой способ расширять дом, спуская крышу на достраиваемые элементы. С той же целью к этому типу крыши часто прибегают и сегодня. Впрочем, Saltbox используют и по другим причинам, в том числе и как дань традиции или из симпатий к внешнему виду.

И всё это лишь неполный список самых интересных и используемых видов крыш. В мире строительства и архитектуры можно повстречать сотни поразительных образчиков художественной и инженерной мысли, глубоко поражающих воображение. Какой тип крыши выбрать для вашего частного дома – решение, которое мы советуем вам сделать, тщательным образом рассмотрев все варианты и хорошенько разобравшись, какие именно преимущества вам даст конкретный тип крыши, и с какими сложностями будет сопряжено её возведение, эксплуатация и возможный будущий ремонт.

• Какую крышу выбрать для дома.
• Как и почему крыша распирает стены и разрушает дом.
• Чтобы крышу с дома не сдуло ветром

Стропильная система - основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные - это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные - включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях - выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат - брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый - брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень - брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию - внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка - доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка - доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель - брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник - укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы - с висячими стропилами и с наслонными стропилами .

Выбор той или иной схемы зависит от многих факторов - размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

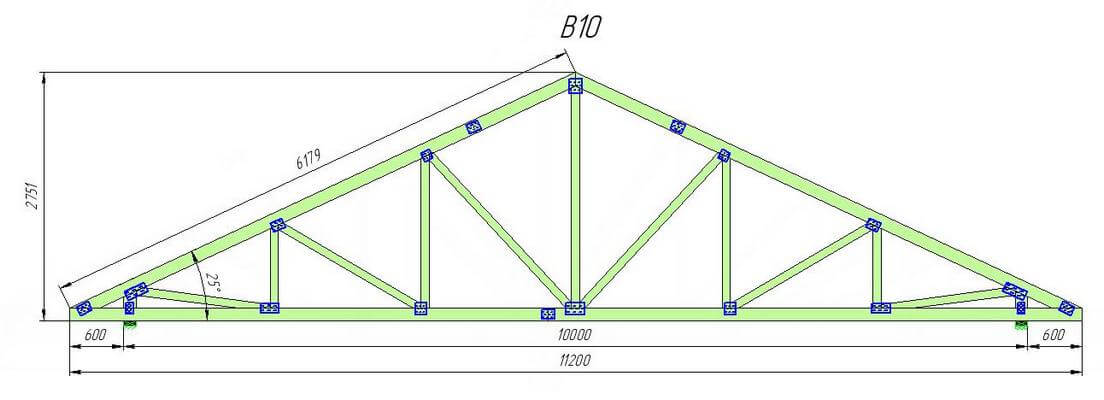

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

достоинства:

• Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
• Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

и недостатки:

• Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
• Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
• Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
• В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

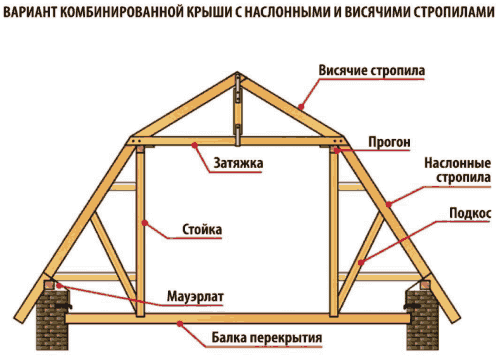

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон , который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м. Стропильная система с наслонными стропилами имеет

достоинства:

• Универсальность - пригодна для устройства крыш с пролетом до 16м., для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
• Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
• Менее чувствительна к неравномерной нагрузке на скаты - меньше деформации и действие боковых сил на стены дома.

и недостатки:

• Требует дополнительной опоры - несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

На рисунке показана стропильная система для . В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы - имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор . В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6 м. , а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один - это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок , угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом - проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

• прочной и жесткой - изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
• Крыша должна быть легкой , чтобы своим весом меньше нагружать стены и фундамент дома.
• Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
• Стропильная система должна быть долговечной . Замена или ремонт стропильной системы - дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает - дом разрушается . Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве - укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены - под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы , например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Крыши частных домов – важная несущая конструкция дома, которая должна не только надежно защищать дом от атмосферных осадков, быть устойчивой прочной и долговечной, но и иметь привлекательный внешний вид. Ведь красивая крыша частного дома наверняка станет его визитной карточкой.

Виды крыш частных домов: особенности выбора и конструкции

Рассматривая, какие бывают крыши частных домов, и, выбирая свой вариант, прежде всего, необходимо учитывать декоративные и эксплуатационные свойства будущей кровли. Так как в частном домостроении крыша – это значительная часть всего дома, то фасады крыш частных домов зачастую выступают определяющими в общем визуальном архитектурном решении. Как правило, предпочтение отдается вариантам с высокой конструкцией крыши – так дом выглядит презентабельнее и есть возможность получить дополнительную площадь. Кроме того, на выбор типа крыши влияет и ряд других факторов:

• соответствие типа крыши общему архитектурному решению

• кровля частного дома подбирается в зависимости от угла наклона крыши, например, при наклоне менее 20 градусов не рекомендуется укладывать (шифер) – из-за незначительности наклона талая (дождевая) вода будет просачиваться через стыки
• от типа крыши зависит, как и чем утеплить крышу частного дома – этот вопрос особенно актуален для плоских и бесчердачных крыш

По своим конструктивным особенностям крыши в частных домах можно разделить на два основных типа:

• бесчердачные крыши (другое название – совмещенные) - в них в качестве несущего элемента выступает перекрытие верхнего этажа. Сама крыша – это гидроизолированный настил, создаваемый на чердачном перекрытии, зачастую не имеет наклона. Такая крыша достаточно просто монтируется, стоит относительно недорого, но требует точного соблюдения технологии укладки кровли.

• чердачные крыши – её конструкцию составляют строительные фермы и наружная кровля, что, прежде всего, обеспечивает дополнительную теплоизоляцию помещений за счет образования воздушного объема внутри чердака. Кроме того, такие крыши обеспечивают лучший снего- и водоотвод, плюс – дают возможность получить дополнительное (жилое или техническое) помещение и архитектурную привлекательность.

Очень важно правильно подобрать цвет крыши. Для дизайна, тяготеющего к классическим формам, подойдут натуральные оттенки. Другой вариант – темная крыша как контраст для светлого фасада.
