Многие виды ремонтных работ в квартире или доме, такие как покраска, шпаклевание и наклеивание обоев, могут быть выполнены без специальных навыков и знаний. Но заменить электропроводку самостоятельно намного сложнее, особенно если необходимо произвести штробление потолка под проводку.

Для чего нужно штробить потолок

В любом жилом помещении укладка электропроводки осуществляется закрытым способом. В современных панельных и монолитных домах электрические кабели прокладываются в специальной трубе, а распределительные коробки, розетки и выключатели устанавливаются в нишах на бетонной поверхности. Провода, которые подводятся к потолочному светильнику, также спрятаны внутри перекрытия.

Если во время ремонта осуществляется любая модернизация электрической сети (замена проводки, перенос выключателя или установка дополнительной розетки), то для укладки кабелей придется делать штробу - специальную канавку в бетоне. В тех случаях, когда электропроводка повреждена, например, после затопления соседями сверху, для ее восстановления также потребуется штробление.

Способы штробления потолка

Процесс вырезания канавок в бетонном перекрытии весьма трудоемкий и сложный. Данный тип работ всегда необходимо начинать с нанесения разметки будущих мест укладки проводки. В зависимости от используемых инструментов штробление потолка осуществляется одним из четырех способов:

1. Молотком и зубилом. Это самый экономный, но, в то же время, самый долгий способ, который заключается в выбивании небольших ямок вдоль краев будущей штробы и постепенного снятия слоев материала до образования борозды глубиной 25 мм.
2. Перфоратором. Для этого, помимо широкого бура, потребуется специальная насадка для перфоратора в виде лопатки. Сначала с помощью бура по линии разметки делаются отверстия глубиной 25 мм через каждые 10 см. Затем слои материала между отверстиями снимаются с помощью лопатки. Данный способ позволяет штробить быстрее, однако борозды могут получиться неровными.
3. Болгаркой. С помощью болгарки с алмазным диском делаются надрезы вдоль линий разметки по краям борозды, а затем слой бетона между ними снимается зубилом или перфоратором. Такой способ позволяет сделать штробу идеально ровной.
4. Штроборезом. С помощью этого инструмента канавки делаются быстро и получаются идеально ровными, а пыль и мусор собираются через специальное отверстие, к которому подсоединяется труба пылесоса. Главный недостаток этого способа - высокая стоимость самого штробореза.

Правила укладки проводки

Штробление потолка производится по заранее нанесенной разметке, однако при планировании разводки электрической сети следует заранее составить подробный чертеж с указанием всех коммутационных узлов и точек подключения, а также учитывать правила и рекомендации по укладке кабелей в штробу:

• Проводка прокладывается под прямым углом и по кратчайшему пути;
• Расстояние от штробы до угла должно быть не менее 100 мм, а до газопроводной трубы - не менее 400 мм;
• В панельном доме применение шва между плитами в качестве кабель-канала запрещено;
• Монтаж электропроводки начинается с установки распределительных коробок;
• Коммутационные узлы должны находиться за пределами потолка;
• Пересечение кабелей при их укладке не допустимо;
• Укладывать в штробу можно только кабели оптимального сечения, которое вычисляется исходя из максимальной нагрузки.

Как и чем заделать штробу

После того, как канавка в бетонном потолке сделана и в нее уложены кабели, необходимо замазать штробу с проводкой. Это можно сделать самостоятельно с помощью обычного шпателя. Однако для того, чтобы поверхность после заделывания была идеально ровной и прочной, необходимо придерживаться трех простейших правил:

• Грунтование. Перед укладкой кабеля в штробу ее рекомендуется хорошо прогрунтовать. При этом грунтовка должна наноситься в большом количестве при помощи широкой кисти, которая позволяет ей проникнуть глубоко внутрь канавки.
• Нанесение раствора. После полного высыхания грунтовки штробу дополнительно смачивают водой и наносят раствор с помощью шпателя «елочкой», или движениями крест-накрест, направленными к стенкам канавки.
• Удаление лишнего раствора. После нанесения раствора на месте штробы остаются характерные бугры, которые лучше убирать посредством металлической гладилки, причем держать ее нужно под прямым углом к стене.

В качестве материала для заделки канавок для проводки обычно применяется раствор на основе алебастра или гипса. Однако алебастр застывает намного быстрее, что сокращает время для выравнивания поверхности. Применение гипсовой штукатурки позволяет работать с раствором до его полного застывания в течение 20 минут.

При укладке электрической проводки под потолком зачастую прибегают к штроблению поверхности. Об особенностях осуществления данного процесса и пойдет речь в нашей статье.

Предпосылки для штробления

Основной причиной создания штроб для кабеля является модернизация электрической сети при проведении ремонта в доме. В большинстве случаев данный процесс сопровождается заменой электропроводки с добавлением точек для современных приборов.

В квартире, расположенной в панельном доме, разводка электрического кабеля обычно осуществляется в замоноличенной трубе. Распределительные коробки размещены в сплошной бетонной поверхности, а выключатели и розетки установлены в неудобных для пользования местах. В этом случае также не обойтись без штробления.

Штробление потолка под проводку необходимо проводить и при повреждении кабеля, который ведет к люстре или светильникам. Если процедура осуществляется в квартире, следует учесть вероятность возникновения форс-мажорных обстоятельств и предотвратить попадание влаги вследствие возможного затопления с верхнего этажа.

Иногда придется столкнуться с проблемой, когда проводку нельзя спрятать под тонким слоем штукатурки. Если поверхность потолка является не слишком ровной, то сначала потребуется заняться ее выравниванием путем дополнительного нанесения штукатурки. Только после этого происходит создание штроб.

Выбор инструмента для нарезки каналов на потолке

Для создания штроб в потолке можно воспользоваться различными инструментами:

• зубилом и молотком;
• перфоратором;
• болгаркой с алмазным диском;
• штроборезом.

Использование зубила и молотка - самая доступная, но наиболее трудоемкая работа. На штробление потолка этими инструментами потратится немало усилий и времени. По этой причине зубило с молотком используется лишь при небольшом объеме работы или когда в силу обстоятельств нет доступа к электрической сети.

Более качественное создание штроб для проводки под потолком (на фото) осуществляется с помощью перфоратора . Но и его использование имеет существенный недостаток - перфоратором нельзя создать ровную канавку. Да и можно повредить потолок.

Ровные штробы получаются при использовании болгарки, оснащенной алмазным диском. На потолке размечаются линии канавки, по которым проводится диск. Штукатурка из середины штробы вынимается зубилом или перфоратором. «Минус» этого инструмента - его не рекомендуется применять при большом объеме работ, так как из-за перегрева может выйти из строя.

Наилучший вариант - штробление потолка инструментом, который предназначен для этих целей. Таким инструментом является штроборез, с помощью которого сразу создаются две канавки. Пыль, возникающая в процессе работы, удаляется пылесосом, который присоединяется к кожуху штробореза.

Подготовительный этап

Независимо от типа базовой поверхности, схема проводки под потолком предусматривает проведение качественной подготовительной стадии. Она состоит из:

• определения способа укладки кабеля;
• составления чертежей с указанием местонахождения всех приборов, распределительных коробок и щитов;
• приобретения материалов и инструментов.

Укладка кабеля является очень ответственной работой. От качества ее проведения зависит пожаробезопасность всей жилой площади. Поэтому перед нарезкой штроб необходимо соблюсти следующие требования:

• запрещается подключать все осветительные приборы к одному автомату;
• монтажные работы начинаются с установки коробок, а не укладки проводки;
• нельзя допускать пересечения кабелей;
• следует использовать проводку только с оптимальным сечением (неправильный выбор кабеля может привести к возгоранию);
• в комнатах с повышенной влажностью (ванной, кухне) монтировать только влагоустойчивые коробки;
• все распределительные коробки выносятся за пределы нового потолка;
• обязательное использование труб, в которые укладывается кабель.

Что касается последнего требования, то толщина труб напрямую зависит от сечения кабеля:

• для проводки сечением 2,5-4 мм минимальная толщина стенок трубки должна составлять 2,8 мм;
• для кабеля 4-10 мм - 3,2 мм;
• для проводки 10-20 мм - 3,5 мм;
• для кабеля сечением более 20 мм - 4 мм.

Проводку под натяжным потолком можно укладывать и без изоляционных трубок. Естественно, что делается это таким образом, чтобы кабель не соприкасался с потолочной конструкцией. Но лучше кабель уложить в короб, сделанный из пластика.

При наличии реечного потолка крепление пластиковых рукавов осуществляется непосредственно к поверхности. Если потолок деревянный, можно воспользоваться стальными трубками.

При укладке проводки под подвесным потолком для ее надежной изоляции используются гофрированные трубки. Их крепление к перекрытию производится с помощью клипс, шурупов и пластиковых дюбелей.

Штробление потолка будет осуществляться лишь в том случае, когда проводку можно уложить в сделанную канавку. Исходя из этого, не рекомендуется нарезать штробы в железобетонных плитах с пустотами. В этом случае кабель монтируется непосредственно в панельных пустотах.

Штробление потолка

Нарезание штроб происходит после проведения разметки:

• вдоль линий нарезаются две линии;
• перфоратором или зубилом пробивается канал;
• кабель укладывается в штробу;
• штробы заделываются.

Глубина каналов должна быть такой, чтобы проводка помещалась в них вместе с крепежом. Ширина штробы зависит от толщины кабеля. Канавки не должны иметь острые выступы.

Перед заделыванием штроб обязательно проверяется кабель на наличие запаса, который нужен при подключении розеток и выключателей, а также для соединения проводов в распределительных коробках.

• со штроб и кабеля удаляется пыль;
• разводится штукатурная смесь;
• ее нанесение осуществляется во внутреннюю часть штробы с прижатием провода;
• с помощью широкого шпателя убираются излишки штукатурки.

В процессе штробления учитываются следующие нюансы:

• запрещается в качестве канала применять расшитый междуплиточный шов;
• минимальное расстояние от штробы до угла составляет 0,1 м, до газопроводной трубы - 0,4 м;
• укладка кабеля должна осуществляться под прямым углом и по кратчайшему пути.

__________________________________________________

Перед тем как штробить потолок для размещения проводки, нужно учесть, что в помещениях жилого типа кабель укладывается, как правило, закрытым способом в специальных трубах.

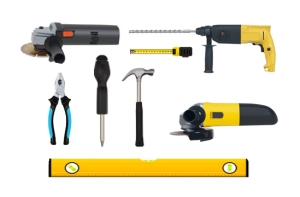

Необходимые инструменты

Процесс обустройства специальных канавок на бетонном перекрытии является довольно трудоёмким и сложным для самостоятельного исполнения.

Штробление потолочной конструкции своими руками может осуществляться несколькими способами, в зависимости от которых и подбирается рабочий инструмент:

• молоток и зубило - самый экономный вариант;
• перфоратор с насадками в виде широкого бура и специальной лопатки;
• болгарка с алмазным диском.

Хороший результат даёт применение профессионального штробореза, при использовании которого удаётся быстро получить на потолке идеально ровные канавки под электрическую проводку.

Пошаговая инструкция

Технология процесса штробления может заметно отличаться в зависимости от структуры потолочной конструкции и выбранного инструмента.

Выполнение работы разными приспособлениями:

• При помощи молотка и зубила выбивают небольшие ямки по краям размеченной штрабы с постепенным послойным снятием материала до формирования бороздки, имеющей глубину 2,5 см.
• Бытовой перфоратор с широким буром применяют для выполнения отверстий 2,5 см вдоль линии разметки каждые 10 см. Слои материала между ямками снимают специальной лопаткой с минимизацией всех неровностей.
• Болгарку с алмазным диском используют для выполнения надрезов вдоль предварительно сделанной разметки. Края полученной борозды применяют в качестве ограничителя для удаления материала посредством зубила или перфоратора.

Оптимальный вариант предполагает использование штробореза, снабжённого специальным отверстием для сбора пыли и мусора, которые появляются в процессе работы. К прибору следует подсоединить трубу пылесоса.

Электрическую проводку необходимо прокладывать строго под прямым углом, используя с этой целью кратчайший путь и грамотно подготовленную потолочную штрабу.

В прошлой статье я рассуждал о . Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.

Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода - этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.

Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге .

Обратимся к закону

Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства « » п.11.11, где запрещено:

Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.

Но Москва не вся Россия и хочется более точно понять, можно или нельзя штробить стены в панельных домах.

Постановка вопроса

Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от ГОСТ и пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:

Устройство штроб на полу или потолке панельного дома может привести к его разрушению, а как следствие серьезное их штробление и устройство резаных борозд запрещено.

Однако, некоторые мастера и инженеры, и я в том числе, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.

Скрытая проводка в стеновых панелях

Вопрос в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Во-первых, это постановление касается Москвы, во-вторых, на практике, стены, как штробили, так и штробят, хотя стоит придерживаться некоторых правил.

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить , изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Выводы

Штробление панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.

При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).

И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах. А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится.

Довольно часто при ремонте необходимо спрятать проводку. Иногда требуется добавление нескольких розеток, чтобы легко подключить домашнюю аппаратуру. При этом многие предпочитают прятать провода в стене, чтобы они не были разбросаны по всей квартире. Для этого штробят стены. В данной статье мы расскажем, как правильно штробить стены под проводку и рассмотрим все нюансы этой процедуры.

Как правильно штробить стены

Не нужно сразу приступать к штроблению. Сначала начертите на бумаге подробный план проводки, рассчитайте местоположение всех розеток, выключателей и осветительных приборов. Также учитывайте материал, из которого изготовлены стены, так как под каждый тип существует свой способ. Обязательно ознакомьтесь с основными правилами распределения проводов, они подробно изложены в нормативных документах СНиП 3.05.06-85. Они помогут не допустить ошибок при штроблении. Также обязательно придерживайтесь следующих инструкций:

• штробить стены под проводку можно только по вертикали или горизонтали;
• горизонтальное штробление проводиться на расстоянии не больше 150 мм от перекрывающей плиты;
• глубина штробы не должна быть больше 25 мм, а длина не больше трех метров;
• если вы решили штробить стену вертикально, борозда должна включать не менее 100 мм от оконных проемов и углов и не менее 400 мм от газовых труб;
• лучше минимизировать искривления штробы. Идеальным вариантом считается один угол перехода;
• категорически запрещается делать борозды в несущих стенах. Это может привести к негативным последствиям. Часто многие задаются вопросом: можно ли штробить несущие стены? Во всех многоэтажных домах это считается недопустимым.

Внимание! Обязательно придерживайтесь вышеперечисленных правил, ведь именно от них зависит качество исполнения. После того как планировка разводки проводки будет завершена, можно начинать штробить стены.

Инструменты и методы

Существует четыре способа правильно штробить стены. Они отличаются инструментами, которые используются:

• молоток и зубило. Самый дешевый метод, но при этом процесс будет довольно долгим и неудобным. Также штроба может получиться неровной;
• перфоратор или ударная дрель. Довольно быстрый способ, при этом все будет проведено без лишней пыли. Но, к сожалению, в результате может получиться слегка неровная штроба;
• болгарка. Штроба получится идеально ровной, но при этом будет образовано огромное количество пыли, которую будет затруднительно убрать даже при помощи пылесоса;
• штроборез. Специальный инструмент, предназначенный именно для этого. С помощью него можно получить хороший результат без лишних загрязнений, однако его цена довольно большая.

При выборе любого способа процесс будет не сильно отличаться.

Подготовка поверхности

Первым делом проверьте стену на наличие скрытой проводки. Для этого примените специальный прибор, который поможет обнаружить проводку. Перед тем как штробить стену обязательно избавьтесь от проводов под напряжением, чтобы обеспечить безопасность процесса.

Далее нанесите на стену разметку по маршруту от распределительной коробки до розеток и выключателей. Перед тем как штробить стену, завесьте дверной проем увлажненной тканью, чтобы предотвратить распространение пыли по всей квартире.

Работа различными инструментами

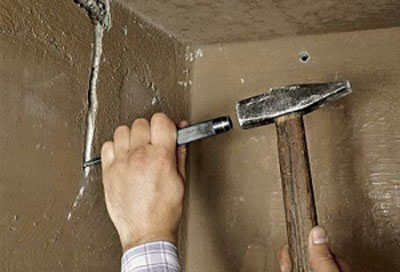

Молоток и зубило

Весь процесс разбит на части. Первым делом потребуется с помощью зубила наметить небольшие ямы по краям будущей штробы. Далее правильно установите инструмент вдоль борозды и выбейте в глубину. Продолжайте снимать верхний слой согласно разметке и в конце сделайте углубление на 25 мм по всей длине стены. Рекомендуем после каждого снятия верхнего слоя немного углубляться. Этот способ не подойдет для бетонной стены.

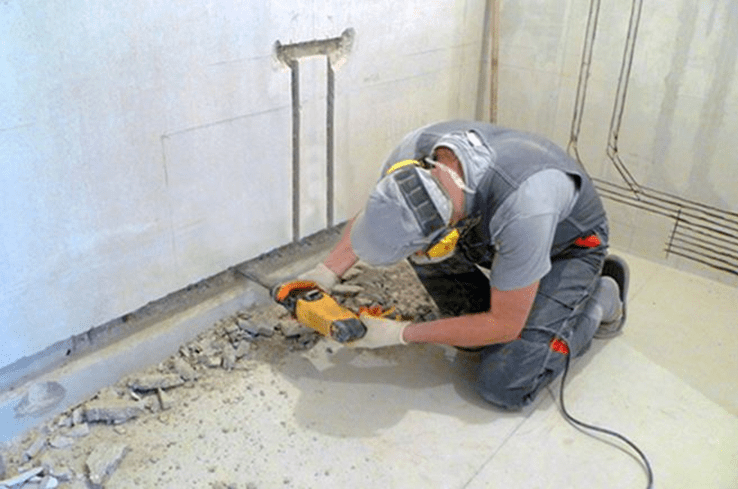

Перфоратор

Для этой работы применяются две специальные насадки: лопатка и широкий бур. Первым делом по всей длине борозды необходимо сделать отверстия глубиной примерно 25 мм на расстоянии друг от друга 10 см. Далее с помощью лопатки установите штробу. При этом не ставьте лопатку поперек линии установки, чтобы ненароком не отколоть часть стены или штукатурки.

В результате правильно проделанной работы вы получите штробу нужной глубины и ширины, однако внешний вид будет не на высоком уровне. Этот способ штробления считается самым быстрым и при этом чистым. В процессе работы образуется минимальное количество пыли и других загрязнений.

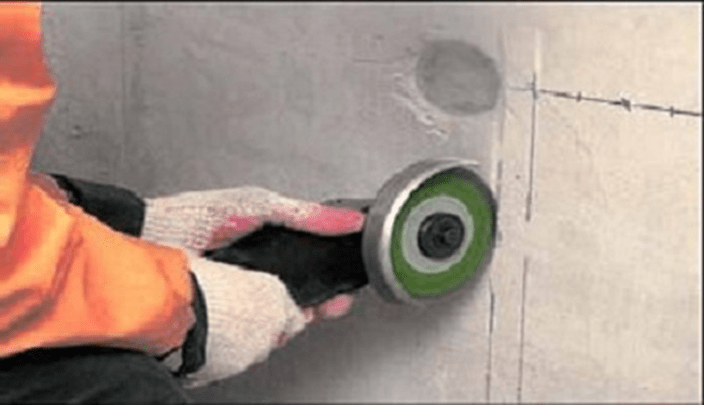

Болгарка или шлифмашинка

Чтобы штробить стену болгаркой, понадобится купить алмазный диск, это поможет правильно обработать бетон и кирпич, со штукатуркой также не возникнет осложнений. Болгарка считается одним из лучших инструментов именно для штробления бетонных стен. Первым делом необходимо сделать два параллельных надпила вдоль разметки шириной необходимой для монтажа штробы. Далее, взяв перфоратор или зубило, выберите стену до нужной глубины. Этот процесс почти ничем не отличается от предыдущих методов, правда при этом штроба будет гораздо ровнее. Это важное условие, так как при работе будут сведены к минимуму повреждения штукатурки или другого стенового покрытия.

В процессе работы будет образовано огромное количество пыли, поэтому настоятельно рекомендуем после монтажа обработать комнату специальным промышленным пылесосом. Это поможет хотя бы частично устранить загрязнения. Лучше найдите себе помощника, он сможет придержать трубу ближе к месту среза, откуда и появится пыль.

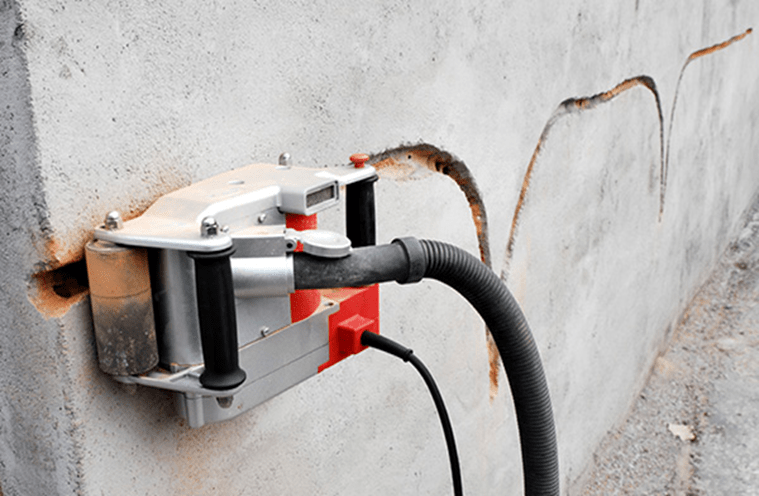

Штроборез

Штроборез можно считать улучшенным вариантом метода с болгаркой. В нем уже установлены алмазные круги, которые регулируют расстояние. Круги защищены специальным кожухом, который полностью защищает место соединения с обрабатываемой поверхностью. С помощью регулировки расположения кожуха вы можете изменять глубину прорезки стены. Также в кожух довольно часто устанавливают специальное отверстие для установки трубы от пылесоса.

Благодаря данной модификации вы получите идеально ровные отверстия без лишней пыли. После обработки краев с помощью перфоратора выбирается лишняя отделка. Единственным недостатком такого способа можно назвать разве что цену устройства. Она неоправданно высокая для работы в домашних условиях. Как штробить бетонную стену штроборезом можно увидеть на следующем видео:

Как правильно штробить потолок

Можно ли штробить потолок? Этот вопрос интересует многих новичков в строительном деле. Настоятельно не рекомендуем заниматься этим без профессиональной помощи. Штробить потолок невероятно тяжело, а любая ошибка может привести к серьезным последствиям. Поэтому для работы с потолком следует обратиться к профессионалам или поискать другой вариант штробления.

Штробление стен под трубы

Инструменты, используемы для штробления под трубы, аналогичны тем, что используются для проводки. Сам процесс также полностью аналогичен. Такую обработку используют для замены стояков водопровода, канализаций и разводки труб. Зачастую профессионалы уже имеют все необходимое для этого оборудование, но, если вы решили провести отделку своими руками, воспользуйтесь рекомендациями, предназначенными для штробления под проводку. Только надо помнить, что штроба под трубы должна быть большего размера.

Как видите штробить стены довольно трудное занятие. В случае возникновения любых осложнений лучше обратиться к профессионалам. Также просмотрите специальное видео, чтобы увидеть, как правильно штробить стены:
