Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Как самому установить варочную панель? Обязательные правила установки

Как правило, изделие монтируется над духовкой. В столешнице проделывают отверстие подходящих габаритов и прибор ставят сверху. Когда каждый метр на счету, можно ли над посудомойкой их устанавливать или без столешницы?

Виды варочных панелей

Газовая

Электрическая

Комбинированная

Панель может быть:

• газовой;
• электрической;
• индукционной;
• комбинированной.

Каждая из них может быть:

• зависимая;
• независимая.

К первым относят приборы, которые могут функционировать только комплексно с духовым шкафом.

Управление осуществляется при помощи панели, установленной на шкафу, — очень редко она находится на варочной панели.

ВАЖНО! Не все варочные поверхности и духовые шкафы можно использовать вместе. Порой даже изделия от одного и того же производителя несовместимы.

Ко вторым относятся варочные панели, предполагающие наличие собственной панели управления. Они полностью независимы от духового шкафа: это предполагает полный комфорт и размещение в любом уголке кухни.

Это позволяет размещать их отдельно, в отличие от зависимых.

Популярные бренды

Принцип установки от разных производителей остается одинаковым. Ниже перечисляем бренды, что не подведут.

Модель	Описание
Electrolux (Электролюкс) EHG 96341 FK	Материал: стеклокерамика. Габариты: 59 x 52 см. Номинальная мощность: 6,6 кВт.
	Материал: стеклокерамика. Габариты: 60 x 51 см. Номинальная мощность: 7,2 кВт.
	Материал: закаленное стекло. Габариты: 10.2 x 73.3 x 50 см. Номинальная мощность: 5,9 кВт.
	Материал: стеклокерамика. Габариты: 60 x 51 см. Номинальная мощность: 6 кВт.
	Материал: стеклокерамика. Габариты: 59.5 x 51 см. Номинальная мощность: 6.8 кВт.
	Материал: стеклокерамика. Габариты: 59 x 52 см. Номинальная мощность: 6.5 кВт.
	Материал: стеклокерамика. Габариты: 58.3 x 51.3 см. Номинальная мощность: 7.6 кВт.
Мидеа MC-HF602	Материал: стеклокерамика. Габариты: 59.0 x 52.0 x 5.5 см. Номинальная мощность: 6 кВт.

Правильная установка: этапы

Электрическая панель

Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.

Приступим к встраиванию. Общий алгоритм:

• Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
• После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.

Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:

1. Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
2. Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
3. Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
4. Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
5. Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
6. Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.

Шаг 1 - Размечаем на столешнице место, где будет находиться варочная панель

Пропиливание отверстия

Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.

ВАЖНО! Структура стеклокерамической поверхности довольно хрупкая, поэтому при установке нужно быть максимально аккуратным и внимательным, а также объективно оценить, стоит ли делать монтаж самостоятельно или лучше отдать дело в руки опытных мастеров. Если все-таки решились сделать все своими руками, тогда двигаемся дальше.

Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).

Шаг 2 - Вырезаем отверстие в столешнице Шаг 4 - Размещаем панель на отверстие

Уплотнение и правильная герметизация

Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).

Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.

Шаг 7 - Подключаем варочную панель к газовой трубе. В зависимости от типа встраиваемой панели, меняется способ подсоединения

Газовая панель

В инструкции есть информация о том, как изделие крепится. Поместите панель в столешницу, выровняйте ее по краю, затем закрепите. Как правило, в комплект входят специальные скобы, при помощи которых производится крепление. Затем включите электрический провод в розетку.

Осталось только подключить газ. Сначала перекройте газ, а после подключите варочную панель к трубе при помощи гибкого шланга. Гайки оснастите паронитовыми прокладками. Можно включать газ. Удостоверьтесь, что в местах соединения нет участков, образующих утечку. Чтобы проверить это, намыльте их мылом. Утечки нет, если пена не пузырится и наоборот.

При наличии газового анализатора можно воспользоваться им.

Розетка для варочной панели: где установить?

Перед тем как установить технику, лучше перенести розетку под столешницу. Это обеспечит максимальное удобство при использовании и добавит эстетики внешнему виду — ни розетки, ни вилки не будет заметно. Также необходимо сделать отверстие, через которое будет проходить провод на пути к электрической сети.

ВАЖНО! Если все-таки разметили под варочную панель и духовой шкаф, рекомендуется обзавестись вытяжкой.

Шаг 9 - Так выглядит установленная варочная панель

Я все же выбрал индукционную варочную панель. Потому как у меня нет газа в доме, а обычную электрическую не хотелось. Панель от производителя HANSA, обязательно будет статья про нее, но сегодня не об этом. Сегодня мне нужно установить эту варочную панель в столешницу! Причем я раньше этого никогда не делал, только видел как делают мастера. Но отдавать 2000 – 2500 рублей, за установку поверхности что-то не очень хотелось и поэтому решил установить сам, в принципе у меня получилось, думаю и у вас получится …

Статья будет с картинками, так что читайте и смотрите все по шагам.

Ребята для начала — . Обязательно читаем статью, чтобы затем не переделывать проводку по несколько раз!

1) Инструмент. Для установки (врезки) варочной поверхности, нам понадобиться электролобзик, дрель, рулетка, карандаши для разметки и ровная доска, примерно 1 метр (у меня осталась от мебели) или большая линейка.

2) Определяем место, куда будем врезать панель, у меня это место над пустотой для духового шкафа. Конечно панель можно врезать и над шкафчиками с посудой и кухонной утварью, но как я считаю это не очень правильно.

3) Примеряем панель на глаз. Главное чтобы оставалось достаточно места по краям.

4) Теперь самое сложное нужно отметить размеры на столешнице. Для начала я определил центр, просто замерил расстояние (куда будет производиться установка) и отметил центр.

5) Теперь берем книжку, в ней есть все необходимые размеры, нужно постараться их соблюдать. Для начала я определяю зазоры по горизонтали. ТО есть какой размер нужно отложить от стены и какой оставить до края столешницы. Причем эти размеры уже указаны производителем, вот они на картинке – X и X1. X – 50 mm (до стены), X1 – 60 mm (до края). Откладываем эти размеры. У меня прикреплен уголок, он 30 mm, поэтому от него я откладываю еще 20 mm и того 50 mm. В конце остается именно 60 mm, там даже мерить не нужно.

6) Теперь нам важен Размер «A» — это ширина плиты, у нас он 560 mm, то есть по 280 mm от центра (который мы отложили). От центра на расстоянии 280 mm чертим две параллельные линии. И в итоге у нас получаются все размеры. Вот посмотрите.

7) Теперь берем дрель, вставляем сверло на 8 – 10 мм (чтобы поместилась пилка лобзика) и сверлим. Нам нужно просверлить три – четыре отверстия (можно три, тогда последний угол в котором не сверлим – к нему будем резать). Вот мои три отверстия.

8) Далее берем электролобзик и начинаем резать столешницу, все строго по размеру. Нужно отметить размеры, которые есть в инструкции уже с зазорами. Придется попотеть столешница сложно пилится, но уже через 20 – 25 минут все было готово.

9) После просто вынимаем вырезанную плиту и убираем ее.

10) Убираем опилки и пробуем вставить панель на место, все должно быть хорошо! Делали то по размерам производителя. Плита немного ходит, то есть можно чуть подвинуть в право — лево, а также вверх – низ.

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

1. Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

2. Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
3. Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

4. Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

5. Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

6. Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения. Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная. Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.

7. Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект. Установка зажимов производится снизу, после чего корпус оказывается зафиксированным. Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.


Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение к электросети

Чтобы подключить встраиваемую варочную поверхность к сети достаточно проверить наличие напряжения и подключить вилку в розетку. При подготовке к монтажу необходимо убедиться, что сечение проводов соответствует подключаемой электрической мощности, которую имеет встроенная панель. В противном случае нужно провести отдельную линию от вводного щитка до плиты. Тогда установка розетки может не потребоваться. Более подробно о мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Неотъемлемым атрибутом кухни является газовая плита, за которой в идеальном варианте стоит муж и готовит завтрак своей жене. Все большую популярность набирают не классические газовые или электрические плиты, а варочные поверхности. Их удобство заключается в компактности и возможности отдельной установки духового шкафа. Но их монтаж на столешницу заставит попотеть неопытного мастера. Можно ли самостоятельно закрепить такой модуль и что для этого понадобится? Об этом речь пойдет в статье.

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

• электричество;

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

• классическая;
• индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Инструмент для установки

Весь процесс установки не занимает много времени и требует наличия инструмента, который, возможно, уже есть в арсенале домашнего мастера. Среди основного инструмента можно выделить:

• шуруповерт или дрель;
• электрический лобзик;
• рулетка;
• маркер или карандаш;
• силиконовый герметик.

Дополнительно может понадобиться уровень или длинная металлическая линейка, чтобы было легче навести прямые линии.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание! Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

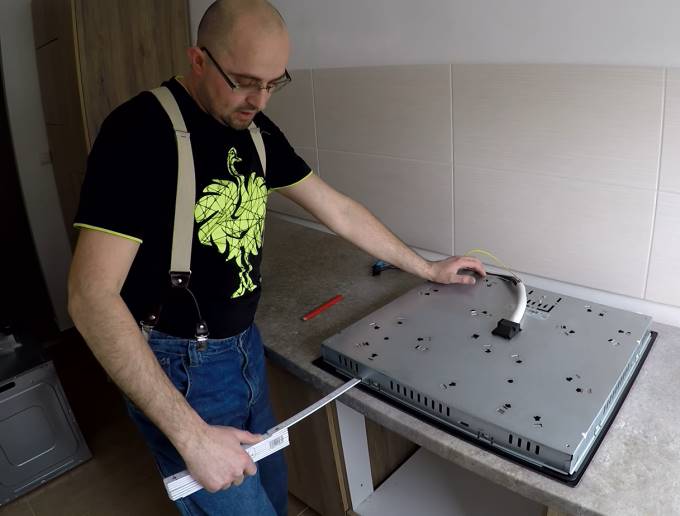

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж. На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см. Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать. Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже.

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез. При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации.

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется. При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей. Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее. Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть.

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление. Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков. Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок. Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.
