Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы , кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире »

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора - на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм 2 толщина изоляционного слоя по нормативу - 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

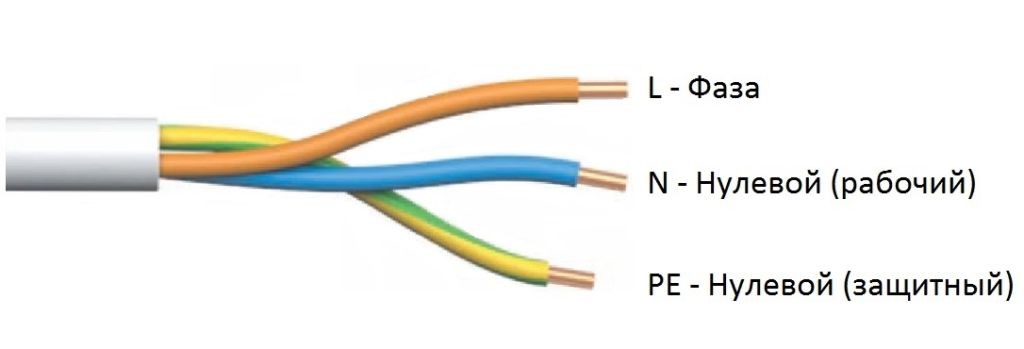

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм 2 , потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм 2 . Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин сайт для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

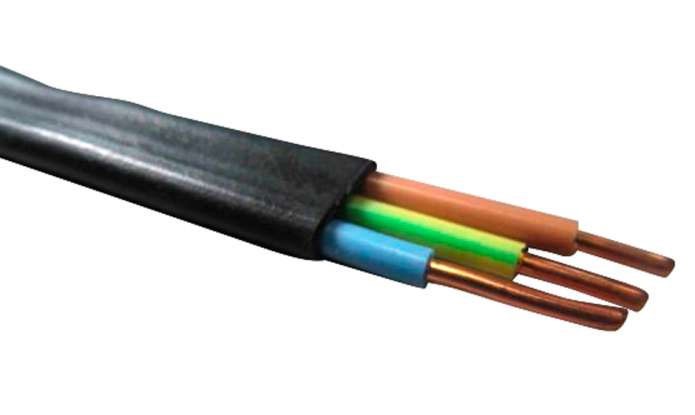

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Интернет-магазин сайт предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе:

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

Кабель ВВГ (винил-винил-голый) 5х1,5 применяют в системах переменного напряжения для проведения электрического тока. В основном эксплуатируют в модернизированных электрических системах для подключения к трёхфазной сети с раздельными жилами под нулевую рабочую N (синий цвет изоляции) и защитную PE (жёлто-зелёный изоляционный покров) жилы.

Чаще применяют общую жилу PEN, объединяющую ноль и защиту. Проводник используют при одиночной стационарной прокладке, так как не распространяет пламени при таком условии.

Располагают в помещениях, одиночно на любых системах прокладки кабеля, а также в уличных условиях. Допускается прокладка в грунте при условии создания механической защиты мест выхода на поверхность (протяжка сквозь трубу).

Применяют при переменном напряжении не более 660 V с частотой 50 Hz. Максимальное напряжение в трёхфазной сети может составлять 720 V.

Номинальныетоковые нагрузки на 1 жилу в трёхфазной цепи зависят от условий прокладки:

• 21 ампер при воздушной прокладке;
• 28 ампер при прокладке в земле.

При возникновении односекундного короткого замыкания пиковый ток может быть 170А.

Эксплуатируют в температурных условиях от -50 до +50⁰С.

Конструктивные элементы медного кабеля ВВГ 5х1.5 для стационарной одиночной прокладки

Монолитные токопроводящие жилыизготовлены из медной нелужёной проволоки 1 класса в соответствии с ГОСТ 22483 от 1977 года. Все пять жил имеют равное сечение 1,5 мм 2 .

Изоляционный поливинилхлоридный (ПВХ) пластикат имеет толщину не менее 0,6 мм. После скручивания жил (так как жилы не плотно прилегают друг к другу, в центре прокладывают жгут из ПВХ пластиката), они внахлёст обматываются полиэтилентерефталатной (ПЭТ) плёнкой, которая заменяет поясную изоляцию.

Всю вышеперечисленную конструкцию заключают в шланговую ПВХ оболочку, которая служит для защиты от механических воздействий и солнечной радиации, предохраняет от влаги и пыли. Толщина оболочки назначается по ГОСТ 23286-78 и приравнивается 1,5 мм.

Итоговый расчётный наружный диаметр приравнивается 9,9 мм.

Для каких целей требуются провода на 5 жил с сечением 10 мм? Какие факторы обуславливают выбор толстых кабелей? Читайте в статье!

Между электрическими подстанциями прокладывается кабель ввгнг 5 10 цена которого в среднем составляет 250 рублей за метр (варьируется в диапазоне 230-270 руб., в зависимости от продавца). Это достаточно большая цена, однако учитывая качество продукции и максимальное напряжение, которое выдерживают такие провода, затраты в конечном итоге оказываются оправданными.

Как и следует из названия, в кабеле используется 5 жил, диаметр каждой составляет 10 мм. Это достаточно прочный кабель, который может применяться при прокладке магистралей внутри электростанций любого типа (ТЭС, АЭС и т.д.). Кроме того, именно такие кабели используются при проведении длинных магистралей между распределительными электро-подстанциями, между которыми передается электрический ток напряжением до 1000 В.

Внутри общей оплетки находится 5 жил, каждая из которых имеет оплетку своего собственного цвета - голубую для нуля, желто-зеленую для заземления и три других оттенка для трех фаз. Сечение всех проводов одинаковое, либо одна жила может иметь меньший диаметр (земля или ноль) - это снижает общую стоимость продукции.

Для того чтобы кабель ввгнг 5х10 купить , необходимо учитывать несколько факторов:

• максимальная потребляемая мощность на каждую жилу не должна превышать 15кВт, соответственно суммарная на три фазы составит 45кВт;
• при прокладке магистрали в обязательном порядке следует анализировать путь, по которому будут проходить кабеля. При построении сложных схем важно соблюдать радиус изгиба, который составляет не менее 15 наружных диаметров для одножильных кабелей, и 7.5 наружных диаметров для многожильных моделей;
• в каждой бухте может быть не более 450 метров кабеля, соответственно для уменьшения числа муфт и соединений нужно будет рассчитывать максимальное расстояние каждого кабеля без обрезки;
• изоляционная оплетка каждого кабеля изготавливается из пластика (ПВХ), который в случае перегрева (длительное повышение более 70 градусов) будет плавиться, источая едкий дым - поэтому данный вид кабеля больше подходит для прокладки под землей, либо на высоких столбах.

Именно с учетом описанных факторов между подстанциями используется кабель ВВГнг 5х10 цена которого составляет в среднем 4$ за метр. Затраты на прокладку магистралей исчисляются миллионами рублей, однако они в полной мере окупаются за счет существенного безопасности, снижения риска наступления аварийных ситуаций, и сравнительно невысокой себестоимости передаваемой электроэнергии.

Наша компания занимается продажей различных марок пятижильных кабелей из наличия со складов, расположенных по всей России, или под заказ на производство. Специалисты «Кабель.РФ» знают все о данной продукции, поэтому грамотно проконсультируют вас в выборе кабелей пятижильных с учетом технических требований, помогут осуществить своевременную доставку и подобрать соответствующий тип транспорта.

Пятижильные кабели используются для организации силовых сетей переменного (трех фазного и однофазного) тока частотой до 50 Гц и величиной напряжения до 1 кВ, обеспечения энергией различных электроустановок и распределяющих устройств. Также кабель пятижильный применяется для стационарного подключения оборудования приводов металлорежущих, металлообрабатывающих и деревообрабатывающих станков, насосов, электродвигателей (включая модификации с частотным управлением).

Кабели, входящие в эту группу, могут использоваться для нестационарной прокладки силовых линий, используемых для подключения различных передвижных механизмов (экскаваторы, конвейерные и подъемные системы, шахтное оборудование и пр.). Кроме того, кабель электрический 5 жил применяется для прокладки сетей контроля, управления и сигнализации (охранной или пожарной); передачи аналоговой или цифровой информации, выполнения монтажных (коммутационных) соединений внутри электроустановок и приборов или между их отдельными блоками (печатными платами).

Пятижильные кабели некоторых марок могут использоваться для подключения оборудования (в том числе нагревательного), эксплуатируемого в экстремальных условиях под водой, в металлургической и химической промышленности и т. д. С помощь таких кабелей может осуществляться подключение контрольных, измерительных и телеметрических датчиков.

В зависимости от особенностей конструктивного исполнения и целевого назначения, кабель 5 жил может быть проложен в воде, в земле (включая обводненные почвы или грунты подвергающие деформациям и смещениям), в различных кабельных сооружениях (коллекторы, колодцы, канализации), в помещениях (в том числе жилых). Некоторые марки предназначены для прокладки на открытом воздухе по галереям, мостам, эстакадам, стенам зданий или столбам освещения и опорам линий электропередач. Кабели с пятью жилами можно эксплуатировать в диапазоне температур от -60 °C до +600 °C.

Кабели этой группы производятся с однопроволочными (монолитными) или многопроволочными токоведущими жилами круглой или секторной формы. Для изготовления жил используются медные, медные луженые, медные никелированные или алюминиевые проволоки. Исходя из количества и диаметра проволок, из которых сформированы токоведущие жилы, они могут относиться к 1-5-й категории гибкости согласно ГОСТ 22483. Условия эксплуатации некоторых марок кабелей предполагают наложение на поверхность жил термостойких барьеров (слюдосодержащие ленты, стекловолокно) или совместную скрутку жил с водоблокирующими нитями.

В качестве изоляционного материала, который накладывается на токоведущие жилы в этой группе кабелей, применяется специальные термостойкие ленты, полимерные материалы, полиэтилен, резина (в том числе силиконовая и этиленпропиленовая) или поливинилхлоридный пластикат.
Из изолированных жил формируется сердечник кабеля. Скрутка жил в кабель может выполняться с одновременной запрессовкой свободного пространства между ними резиновыми смесями или пластмассой. В некоторых марках пятижильных кабелей формирование сердечника производится вокруг резинового корделя или упрочняющих синтетических нитей. На скрученные жилы может быть наложена поясная изоляция из синтетических или водоблокирующих лент, а также внутренняя оболочка из пластмассы.

Условия эксплуатации некоторых марок кабелей с пятью жилами подразумевают наличие в конструкции кабеля экранов, препятствующих распространению в окружающее пространство электромагнитных помех (силовые кабели) или служащих для защиты информации и управляющих (контрольных) сигналов, передаваемых по кабелю. Экраны изготавливаются из медной или алюминиевой фольги; полимерных лент и пленок, покрытых слоем алюминия; медных (медных луженых) проволок и спиральных медных лент.

Кабель пятижильный выпускается с внешней оболочкой, выполненной из поливинилхлоридного пластиката, термопластичного эластомера, полиуретана, полимерных материалов или полиэтилена. Некоторые марки производятся с оболочкой из резины (в том числе кремнийорганической) или в виде оплетки из термостойкого стекловолокна.

Для защиты пятижильных кабелей, прокладываемых по дну водоемов, в грунтах, подверженных деформациям, а также в местах, где на кабель оказывается механические воздействия, применяется броня. Она может быть изготовлена из лент (стальных, стальных оцинкованных или алюминиевых) или проволок (стальных оцинкованных, алюминиевых или алюминиевых сплавов).

Основные преимущества:

• могут применяться для выполнения различных практических задач;
• эксплуатация кабелей этой группы возможна в широком температурном диапазоне;
• некоторые марки сохраняют способность выполнять свои функции в условиях воздействия огня, воды или агрессивных сред.
