Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а , устанавливаемые вместе с ними, защищают от токовых утечек. Однако эти приборы эффективны лишь в однофазных сетях, но ведь существуют еще и трехфазные сети со своими особенностями эксплуатации. Чтобы предотвратить возможные негативные последствия, в таких сетях широко используется трехфазное реле напряжения, срабатывающее при обрыве любого фазного кабеля или нулевого провода, при импульсных скачках напряжения и прочих неисправностях.

Применение трехфазных реле контроля

Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.

Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.

Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.

Принцип работы

Схема реле оборудована специальным микроконтроллером, непосредственно выполняющим функцию слежения и дающим возможность контролировать разность потенциалов на каждой фазе. В случае каких-либо изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного действия. Данная операция выполняется в автоматическом режиме. В результате происходит размыкание контактов прибора и течение электрического тока прекращается. Когда показатели напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.

Работоспособность прибора проверяется с помощью тестера. Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора. Для контроля нужно замкнуть контакты 2 и 3. Экран покажет цифру 0, что также указывает на нормальное рабочее состояние реле напряжения.

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода - буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

• Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
• Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
• Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные , обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

• Мигающие цифры указывают на отсутствие напряжения в сети.
• Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
• Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее - в сеть. То есть прибор уже контролирует состояние всех трех фаз.
• Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней - вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается - интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

– это неприятный момент, который негативно сказывается на электрооборудовании, подключенному в этот момент к сети. Ведь именно очередность фаз и величина напряжения на них заставляют работать электрические машины, такие как двигатели и трансформаторы. Чтобы избежать повреждений используют реле, которое осуществляет контроль фаз. Так что же это такое и где применяется подобная конструкция? Данный аппарат необходим, чтобы в трехфазной сети каждая фаза чередовалась правильно. Если хотя бы одна вышла из строя аппарат защищает оборудование. Далее мы рассмотрим устройство, принцип действия и назначение реле контроля фаз.

Конструкция

Современные микропроцессорные механизмы, которые применяются при изготовлении прибора, снабжают его легкостью в настройке, простотой конструкции и высокой надежностью параметров. Если оборудование привозное, то это особенно важно, так как они особо требовательны к электропитанию и для них требуется питающая сеть высокого качества. Ведь даже незначительная авария может принести большие потери и выход из строя дорогого оборудования.

Ниже приведена схема подключения прибора:

В основу конструкции реле контроля фаз положена микросхема. Именно она руководит его работой. Как только происходит снижение (или полное пропадание) напряжения на одной из фаз, микросхема передает сигнал на электромагнитное реле, которое отключает нагрузку.

Также в конструкцию РКФ могут входить индикаторы чередования и асимметрии фазных напряжений, а также регулятор времени срабатывания.

Назначение

Так как электротехническое оборудование используется практически на всех предприятиях и защищать его от перекоса фаза, а также необходимо постоянно, применяется реле во многих сферах деятельности.

Механизм используют для защиты трехфазных устройств. Реле контроля фаз защищает от обрывов, перекосов или слипания, а также контролирует, чтобы каждая фаза чередовалась правильно.

Узнать больше о том, для чего применяются реле данного типа вы можете из видео:

Также данный аппарат может обладать функцией — следит за величиной напряжения и отключает питание при значениях, ниже заданных уставкой.

Принцип работы

Принцип действия прибора заключается в самовозврате: реле отключается, когда срабатывает аварийный сигнал. При поступлении на механизм трехфазного напряжения, происходит проверка всех рабочих и контролируемых параметров.

Если при проверке все параметры оказались в норме, то включается встроенное электромагнитное реле. Если же контроль показал, что хотя бы один из параметров не соответствует норме, то механизм автоматически выключается. Затем после возвращения всех параметров в допустимую норму, устройство без задержек автоматически включается. Если же выключается не одна фаза, а две или три, то приспособление может отключиться без задержек.

Когда возникает какая-либо аварийная ситуация, нагрузка отключается устройством. Аварийные ситуации могут быть различные, например:

• пропала любая фаза;
• выход из дозволенных пределов уровня напряжения (симметричный или несимметричный);
• ошибочное подключение трехфазного питания, как результат – неправильное чередование.

Такой контроль с помощью подобной конструкции позволяет быстро и качественно защитить оборудование от опасных и аварийных режимов питания электрической сети, а также проконтролировать качество потребляемой электроэнергии.

Типы устройств

На сегодняшнем рынке существует большое количество реле контроля фаз. Одними из популярных видов считаются следующие:

• ЕЛ–13;
• ЕЛ–12;
• ЕЛ–11.

Помимо этого распространение и известность обрели модификации таких моделей, как ЕЛ–12 МТ и ЕЛ–11 МТ.

Модель EЛ–11 и ее модификация EЛ–11 МТ используется, как правило, для защиты генераторных установок, источников электропитания, а также в схемах автоматического включения резерва (АВР).

Модель реле EЛ–12 и ее модификация EЛ–12 МТ в основном употребляются для того чтобы защитить электродвигатели подъемного оборудования мощностью не больше 100 кВт.

Модель EЛ–13 и ее модификация EЛ–13 МТ выполняют контроль в реверсивных электроприводах, мощностью не более 75 кВт.

Фиксация прибора выполняется двумя способами. Первый вариант – это крепление с помощью крепежных винтов, а второй вариант – фиксация на .

Вот мы рассмотрели назначение, принцип действия и устройство реле контроля фаз. Надеемся, теперь вам стало понятно, что представляет собой данный аппарат и для чего он нужен!

Реле напряжения необходимо для защиты электрической сети от перепадов напряжения. В настоящее время вопрос о стабильной величине напряжения электросети стоит достаточно остро. Сетевые организации не спешат делать реконструкции и модернизации линий электропередач, подстанций и трансформаторов. Тем временем ситуация только усугубляется, поэтому колебания напряжения в наших сетях довольно частое явление.

Для тех, кто ещё сомневается в установке реле для защиты своего жилья или верит в качество строительно-монтажных работ в современных новостройках. Ниже скриншот одного из последних , где автор пишет, что у него в новостройке «отгорел ноль» .

Согласно ГОСТ 29322-92 напряжение в электросети нашей страны должно быть в пределах 230 В при одной фазе и 400 В между фазами. Но если вы живете в сельской местности или недалеко от города, то проблемы с постоянной величиной напряжения очень высоки, да и в самом городе этого исключать не стоит, особенно в старом жилом фонде. Перепады напряжения очень пагубно влияют на электроприборы в доме. Например, из-за низкого напряжения может сгореть холодильник или кондиционер (компрессор не запустится и перегреется), сильно снижается мощность микроволновки, тускло светят лампы накаливания. Ну а высокое напряжение просто «убьет» вашу бытовую технику. Уверен, что многие слышали про «отгорание нуля» в многоэтажках, и как целыми подъездами носят в мастерские ремонтировать бытовую технику.

Причины возникновения колебаний напряжения в сети бывают разные:

• Замыкание одной из фаз на нейтраль, в итоге в розетке будет 380 Вольт.
• Отгорание (обрыв) нуля, если у вас в это время низкая нагрузка, то напряжение будет тоже стремится к 380 В.
• Неравномерное распределение нагрузки по фазам (перекос), в итоге на наиболее загруженной фазе напряжение снижается, и если к ней подключены холодильник и кондиционеры, то высокая вероятность, что они «сгорят».

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства — реле контроля напряжения. Принцип действия таких реле достаточно прост, есть «электронный блок», который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от «Меандра», Zubr от «Электроникс» и все остальные. Никому ничего не навязываю — это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения .

Индикация напряжения на устройстве — показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта .

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее — от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение — 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t , есть термозащита от внутреннего перегрева. Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) — он отключается.

Реле Zubr занимает 3 модуля или 53 мм на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Схема подключения реле напряжения Zubr

В настоящее время, производители уверяют, что реле можно подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата, тогда нужно применять в схеме подключения реле напряжения — контактор.

Гарантию на реле напряжения Zubr производитель дает целых 5 лет ! Имеет очень хорошие отзывы от коллег — форумчан . И также, как у Меандра на форуме МастерСити есть представитель Zubra, который не боится общаться публично. И кстати, показательно на примере УЗМ и Зубра, что представители производителей качественной продукции не боятся общаться на форумах.

Видео о реле напряжения Zubr

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

.

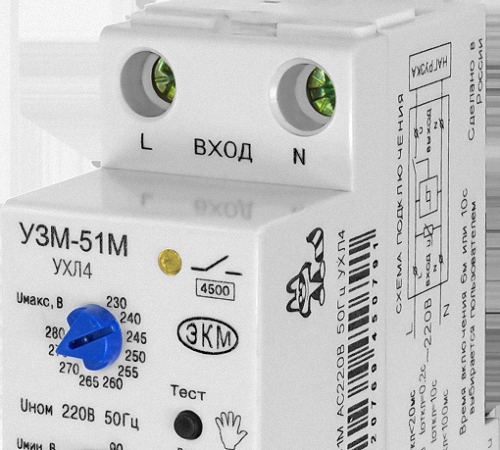

УЗМ-51М. Устройство защиты многофункциональное.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО «Меандр». Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно — это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16 . Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка «жесткая», по верхнему пределу напряжения — 265 В, а по нижнему — 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16 , на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение — 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года. Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М.

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Реле напряжения РН-111, РН-111М, РН-113 от Новатек

Данные реле напряжения производятся у нас в России. Как видно из заголовка у Новатека можно приобрести три типа реле напряжения.

РН-111 и РН-111М по параметрам практически одно и тоже устройство, главное различие у них в том, что у реле РН-111М есть индикация напряжения, а у РН-111 ее нет.

Верхний предел напряжения от 230 до 280 В, нижний — от 160 до 220 В. Время автоматического повторного включения от 5 до 900 сек. Гарантия на эти реле 3 года.

Схема подключения реле напряжения РН-111

Рассчитаны РН-111 на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН-111 можно включать совместно с контакторами (магнитными пускателями).

Схема подлючения реле напряжения с контактором

Это значительно увеличивает стоимость, так как хороший контактор сейчас будет стоить около 4-5 тыс. рублей, понадобится бОльшее количество модулей в щитке, а также автомат для защиты катушки контактора. Вышеуказанная схема подключения реле с контактором для РН-111, справедлива для любого другого реле с учетом особенностей его схемы.

Реле РН-113 уже более улучшенное относительно РН-111, диапазоны по напряжению и время АПВ такие же, как у РН-111, но максимальный ток на который можно включать РН-113 до 32А или если по мощности до 7 кВт.

Схема подключения реле напряжения РН-113

Но я бы не стал этого делать, так как контакты у РН-113 достаточно слабые для провода сечением 6 мм 2 , а именно такое сечение необходимо для подключения на 32А.

Надежнее РН-113 также подключать с контакторами , без контакторов максимум на 25А. Я не использую в своих щитах реле напряжения от Новатек, поэтому фото позаимствовал у одного из электромонтажников с форума Avs1753.

Смотрится, конечно, красиво, но такое подключение занимает на 3-4 модуля больше и раза в два дороже по стоимости, чем если бы применили УЗМ-51М или Zubr.

А вот, что бывает, с РН-113, если его подключить без контакторов на 32А.

К сожалению какой-либо информации об испытаниях, как у УЗМ-51М и Зубра я не нашел на форумах.

Реле DigiTop

Также как и Зубр, данные реле выпускают в Донецке. Производитель выпускает несколько серий приборов с защитой от скачков напряжения.

Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазном исполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В, нижний — от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть и трехфазное реле V-protektor 380, достаточно компактное 35 мм (два модуля), но максимальный ток в фазе не более 10А.

На однофазное реле напряжения Protektor гарантия 5 лет, на трехфазное реле только 2 года.

Схема подключения реле напряжения V-Protektor DigiTop

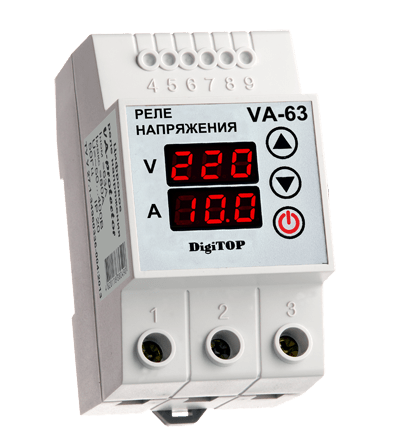

Диджитоп выпускает и совмещенное в одном устройстве реле напряжения и реле тока VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку и при превышении номинального отключает сеть через 10 мин., а максимального — через 0,04 сек. На дисплее прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop — многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную мощность .

Данное реле МР-63 и V-protektor проходили независимые испытания форумчан, отзывы средние.

Я постарался охватить в своей статье, наиболее распространенные устройства защиты от перепадов напряжения. Конечно, есть еще производители приборов для подобного рода защит, но информации об их применении очень мало.

Спасибо за внимание .

Всем известно, что защита электрических сетей в доме – это основная задача, в основе которой лежит безопасная их эксплуатация. Поэтому установленные в распределительном щите автоматы и УЗО никого уже не удивляет. Но автоматы отключают сеть, если в ней появился перегруз или короткое замыкание. УЗО реагирует на ток утечки. А что делать в том случае, если в трехфазной сети возник обрыв одной из фаз или обрыв нулевого контура, или импульсное перенапряжение, которое может возникнуть во время грозы. Не сбрасываем со счетов ошибки при проведении ремонтных работ работниками организаций, поставляющих электроэнергию в наши дома. В этом случае выход один – установит 3-фазное реле контроля напряжения.

Сразу же оговоримся, что существуют и однофазные реле контроля напряжения. Но в этом статье будем говорить именно о трехфазном. Итак, из самого названия становится понятным, что это защитное устройство контролирует напряжение в сети, которое в трехфазном составляет 380 вольт. Согласно ГОСТ 21128-83 существуют определенные отклонения от номинала напряжения, которые составляют 10% в ту и другую сторону. То есть, если в сети напряжение находится в диапазоне 342-410 вольт, то это нормально.

Что случится, если напряжение станет больше или меньше нормы?

• При повышенном напряжении электроприборы просто сгорают. Изоляция начинает плавиться, сгорают элементы электронных плат и так далее.
• При сниженном напряжении все электрические приборы работают некорректно (снижается мощность), некоторые просто выключаются сами. А вот электродвигатели сгорают.

То есть, чтобы избежать всех этих неприятностей, и устанавливается реле контроля трехфазного напряжения. Многие хозяева частных домов, куда подведена трехфазная электрическая сеть, этими приборами не пользуются ввиду того, что стоят они недешево. Но все риски, которые присутствуют в эксплуатации 3-х фазной сети, окупаются сторицей.

В настоящее время на рынке можно приобрести несколько разновидностей реле контроля напряжения от разных производителей. Все они имеют одинаковый принцип работы, хотя обладают различной конструкцией, плюс разными функционалами. Итак, давайте рассмотрим один из видов, а точнее, V-protector 380V (VP-380V). Почему выбрана именно эта марка? Все дело в том, что у этого прибора есть цифровая индикация, которая выводится на дисплей, что позволяет воочию видеть напряжение на трех фазах одновременно в реальном времени. Плюс ко всему – это дополнительные настройки, позволяющие правильно регулировать прибор. То есть, все просто и очень удобно.

Не будем останавливаться на технических характеристиках реле, просто добавим, что принцип работы трехфазного реле основано на контроле всех трех фаз при помощи микроконтроллера. То есть, получается так, что если на одной из фаз вдруг изменятся параметры напряжения, отличные от номинального, то микроконтроллер автоматически включает так называемое реле электромагнитного действия. В его составе две пары контактов (они на корпусе прибора пронумерованные): 2-3 – это замкнутый профиль, 1-3 – разомкнутый.

Внимание! Чтобы проверить реле напряжения, можно использовать мультиметр. Соединив его штепселями контакты один и три, получим показания «1» на мониторе мультиметра. Если соединяем 2 и 3, то получим «0».

Монтаж

Основная часть трехфазных реле напряжения устанавливаются на DIN-линейку. При этом многие из них, и VP-380V в том числе, могут работать в любом положении. Но вот схема подключения у всех видов разная. Она обычно нанесена на корпусе прибора, так что сложностей с соединением реле в электрическую цепочку не должно быть.

Обратите внимание, что вводные контакты должны подключаться к сети только через пускатель или контактор. Кстати, номинальный ток, который через себя может пропустить трехфазное реле напряжения VP-380V, равен 6 А. А этого будет достаточно, чтобы управлять катушкой даже в контакторе.

Ниже на рисунке показана схема подключения.

Итак, провода трехфазной линии необходимо подключить к реле через верхние клеммы, где есть маркировка в виде букв «А», «В» и «С» – это фазы, «N» – это ноль. Перепутать невозможно. А вот нижние клеммы под номерами 1,2 и 3, подключаются так:

• Клемма под номером один соединяется с одним из выходов катушки контактора А1.
• Третья клемма соединяется с любой из трех фаз, идущих в обход реле.

При этом катушка контактора вторым выходом соединяется с нулевым контуром трехфазной подачи электроэнергии. Теперь переходим к силовой части. Здесь все проще простого: подающие фазы соединяются с клеммами контактора, обозначенные на схеме буквами «L». А провода, идущие к потребителю (на нагрузку), подключаются в выходным клеммам контактора, обозначенными буквами «Т». Нулевые контуры подключаются к единой нулевой шине в распределительном щите.

Обратите внимание! Очень важно соблюсти плотный контакт всех соединений между собой, поэтому рекомендуется не делать скруток, особенно когда производится подключение проводов к клеммам контактора. Лучше воспользоваться специальными наконечниками, которые стоят очень дешево.

И еще одна рекомендация. Для подключения реле контроля к трехфазной электрической сети можно использовать медные провода сечением 1,5-2,5 мм². Этого будет достаточно.

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение. Теперь обратите внимание на следующее.

• Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
• Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
• Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
• Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Заключение по теме

Как видите, реле контроля трехфазного напряжения – вещь просто необходимая. Провести ее подключение и настройку не составит большого труда. Это займет максимум полчаса. И если все вами проведено правильно, то прибор будет охранять электрические сети вашего дома от скачков напряжения в подающем контуре.

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

• во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
• в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
• при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
• во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема - определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

• электронной,
• силовой.

Первая часть контролирует напряжение, а вторая - выполняет действия по распределению нагрузки.

Основная часть реле - это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание. Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы - регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

• защита однофазной или трехфазной сети;
• защита от возникновения обрыва, слипания, перекоса фазы;
• предотвращение нарушения последовательной работы фаз;
• защита электрического оборудования от поломок;
• использование при защите приборов, которые имеют длительную переходную работу;
• при использовании устройств с нагрузкой на электродвигатель;
• специальные установки требующие качественного напряжения и наличия полных фаз;
• используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;
• применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
• в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

• высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
• разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;
• реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
• широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
• легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
• современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
• во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
• прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

• вилко-розетчастой формы;
• в виде удлинителя;
• устанавливаемое на рейку.

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

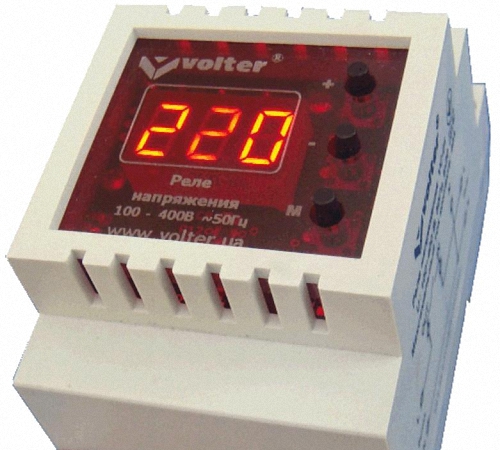

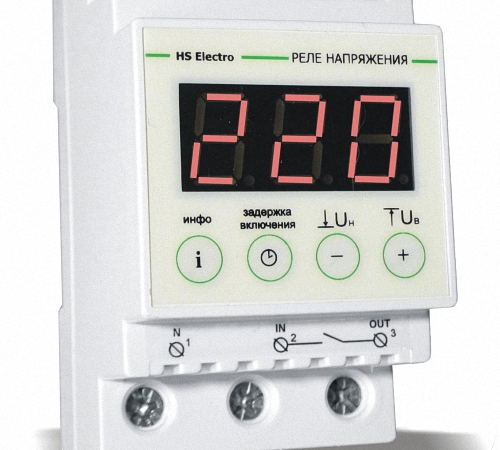

3. Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

• однофазное,
• трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы. Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

1. Чтобы реле контроля напряжения купить обратитесь в специализированный магазин, в котором предоставят гарантию и консультацию по безопасному использованию данного устройства.

2. Реле контроля напряжения цена зависит от таких факторов:

• тип устройства: розетное - самое дешевое, удлинительное - средней стоимости, реечное - более дорогое;
• производитель: отечественные реле дешевле, так как не требуют оплаты за транспортировку, в отличии от заграничных;
• дополнительные функции - возможность ручной или автоматической регулировки предела мощности прибора;
• дизайн - некоторые модели имеют привлекательный внешний вид, характеризуются наличием нескольких цветов, и стоят, соответственно, дороже.

3. При выборе однофазного реле следует правильно рассчитать мощность устройства. Бытовые реле характеризуются наличием силовых контактов, мощность которых не превышает 100 А. Рекомендуется увеличить размер необходимой мощности реле на 25 %, а затем исходя из полученного результата, выбирать устройство однофазного типа. Например, если мощность номинального аппарата 20 А, то мощность реле, необходимого для обеспечения нормальной работы электросети, составит 35, 30 А.

4. Трехфазные реле выбрать легче, так как они все выпускаются мощностью в 16 А.

5. Во время покупки реле обязательно ознакомьтесь с инструкцией по эксплуатации, потребуйте гарантийный талон на товар. Обратите внимание на технические характеристики прибора, материал, из которого выполнен корпус, максимальная и минимальная рабочая температура.

6. Перед установкой реле следует монтировать устройство автоматического выключения, которое способно выключить электросеть, в том случае если напряжение выше или ниже допустимой нормы.

7. Выбирайте устройство с наличием дисплея, который постоянно будет высвечивать значение напряжения.

8. При выборе розетных реле контроля напряжения, установите их на все дорогостоящие приборы, которые оснащены электродвигателем.

9. Материал корпуса должен быть негорючим, наиболее приемлемый вариант - поликарбонат.

10. Обратите внимание на наличие функции контроля времени срабатывания устройства.

11. Дополнительная защита прибора от перегрева, измерение точного значения мощности электросети - позволят реле контроля напряжения работать более качественно.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

• прибора реле контроля напряжения,
• небольшого провода, сечение которого составляет 0,4 0,6 см,
• железной рейки для крепления автомата,
• саморезов,
• плоскогубцев,
• индикатора,
• отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.
