Задача: Есть дачный участок и туалет на улице. Ночью темно, в туалете тоже. если можно включить уличный свет то проблема добраться до туалета снимается, но вот проблема сориентироваться в туалете остается. Нужно организовать свет в туалете, при этом как можно проще, дешевле и безопаснее.

Решение: автоматическое освещение с зарядом от солнечных батарей. Китайские фонарики, которые заряжаются от солнца решение декоративное, света от них не достаточно. В таком случае выпотрошим 2 таких фонарика, вытащим из них аккумулятор и солнечную батарейку. Также нам понадобится 1Вт светодиод с преобразователем из предыдущего :

Так как схеме 1,2В не достаточно, то удвоим количество энергии. У нас две последовательно соединенные солнечные батареи и два последовательно соединенных аккумулятора. Для предотвращения темнового тока последовательно включен диод Шоттки. В солнечную погоду ток заряда может составлять десяток милиампер. При таком токе нас не должен беспокоить перезаряд, лишняя энергия будет рассеиваться в виде тепла, которого немного. Из-за нагрузки в 1Вт заряда на всю ночь не хватит, поэтому долго не сидим)

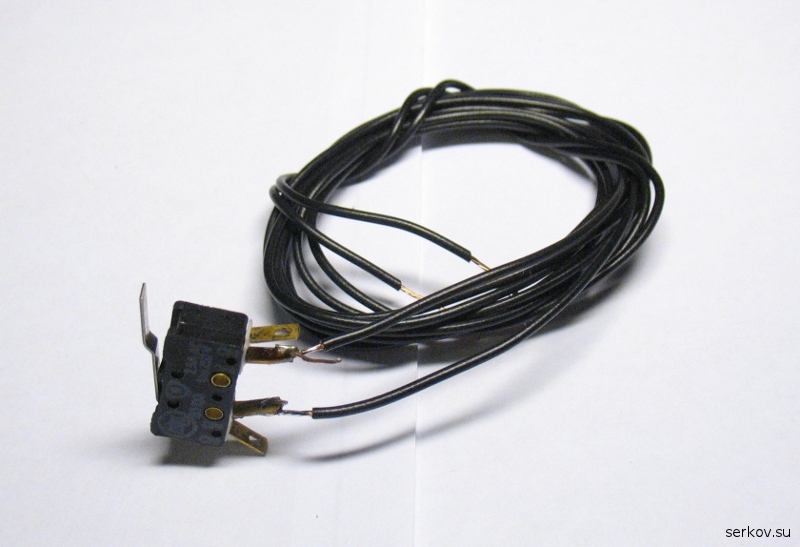

Включение автоматическое – по открывании двери. Контролирует это микровыключатель:

Вместо микровыключателя можно использовать геркон. В общем всё что есть под рукой. Схема:

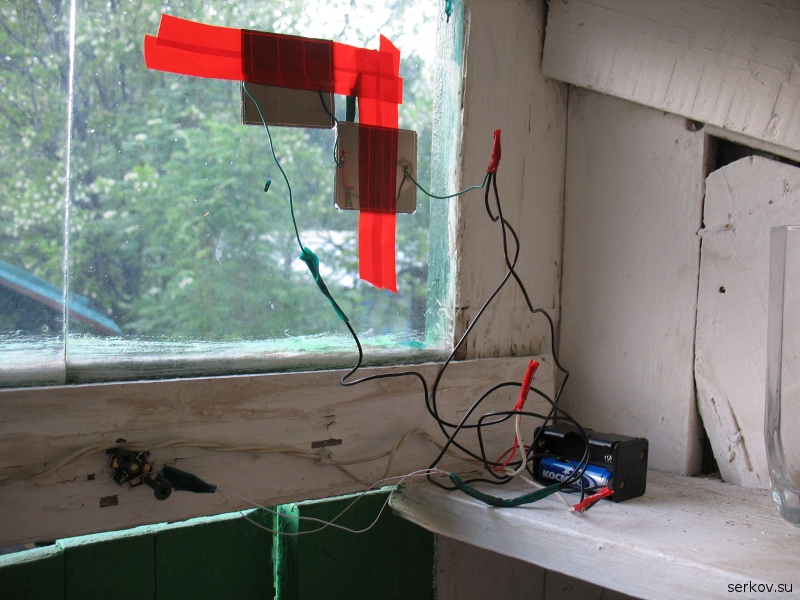

В туалете имеется окно, через которое свет попадает днем. На этом окне мы и разместим солнечные батарейки. Иначе нам бы пришлось городить герметичный корпус:

Микровыключатель отрегулирован так, что бы размыкать цепь когда дверь закрыта неплотно, и замыкать когда дверь открыта или закрыта неплотно:

После постройки своими руками дачного туалета выявилась одна проблема: свет в туалете, а точнее — отсутствие освещения. Налобный светодиодный фонарь – это, конечно, неплохо, но в нужный момент его, как правило, не обнаруживается на месте, что постоянно напрягает.

Как сделать свет в туалете: можно дорого и долго, а можно — быстро и бесплатно

Тянуть для освещения воздушную линию электропередач – не самое лучшее решение с эстетической точки зрения, а возиться с подземным кабелем лишь для того, чтобы сделать свет в талете просто несерьезно – стоит ли того временное сооружение?

Между тем, решение проблемы — как сделать свет в туалете, как обычно, лежало на поверхности: использовать для освещения то, что у многих из нас имеется на дачах под рукой — автономный светодиодный садовый фонарь на солнечных батареях. Этих устройств китайского производства сейчас продается масса, самого различного исполнения и калибра.

Стоят эти фонари более чем демократично и, к тому же, зарекомендовали они себя как достаточно надежные устройства: у меня на дачном участке установлена пара десятков садовых фонарей на солнечных батареях, и обращаюсь я с ними варварски – даже на зиму не убираю. Три сезона – полёт нормальный, ни одного вышедшего из строя фонаря, за исключением пары расколотых рассеивателей — это их слабое место.

Конечно, называть автономные светодиодные садовые фонари на солнечных батареях полноценными осветительными приборами – это лукавство: свет от них чисто символический, не больше, чем от зажигалки. Но свою задачу – обозначать ночью границы садовых дорожек, они выполняют честно. Решил, что слишком яркий свет в туалете ни к чему, освещения от одного садового фонаря будет достаточно и, как оказалось, был прав.

Взял фонарь с разбитым рассеивателем (можете взять и целый – не особо разоритесь), отделил верхнюю часть от рассеивателя.

Срезал ножом выступающие фиксаторы (А), чтобы в дальнейшем не мешали.

В стене дачного туалета (они у меня сделаны из стекломагниевого листа) вырезал квадратное отверстие по размеру выступающей части с аккумулятором и светодиодом. Аккумулятор, если что, будет удобно менять. Можно каким-то образом декоративно оформить фонарь внутри туалета, но я пока озадачиваться этим не стал. Фонарь закрепил снаружи, приклеив по окружности силиконовым клеем-герметиком.

Вот и всё. Фонарь на солнечных батареях работает надежно и безотказно. Свет в туалете есть всё темное время суток. Конечно, газету вы в своем дачном туалете ночью прочитать не сможете, но мимо сиденья – уж точно, не промахнётесь.

Туалет, конечно же, далеко не главное помещение в квартире. Однако оборудован санузел должен быть таким образом, чтобы пользоваться им было максимально удобно и безопасно. Касается это, разумеется, и проводки и подключение светильников в туалете должны быть выполнены правильно.

Особенностью санузлов является прежде всего то, что в большинстве случаев помещения это маленькие. К тому же в туалетах обычно полностью отсутствует естественное освещение, ведь окон в санузлах практически никогда не предусматривается. Поэтому искусственное освещение в таких помещениях, в любом случае, должно быть достаточно интенсивным и мощным.

Какие выбрать светильники

Приобретают такие приборы в зависимости от дизайна и планировки самого санузла. К примеру, освещение в маленьком туалете, длинном и нешироком, лучше всего обустроить с использованием каких-либо красивых настенных светильников. С помощью такого оборудования узкую комнату можно будет легко расширить визуально. Для этого светильники следует повесить на обеих длинных стенах повыше.

Для уборной с низкими потолками лучше всего подойдут обычные плоские плафоны. Освещение в туалете большой площади можно организовывать с использованием самых разных светильников. Это могут быть и потолочные небольшие люстры, и настенные бра, и даже напольные варианты подобных приборов.

При выборе светильников для туалета, помимо всего прочего, следует принимать во внимание и нормативы, предусмотренные СНиП. В противном случае, пользоваться уборной в последующем будет неудобно. Так, к примеру, согласно правилам, нормальное освещение в туалете на 1 м 2 равно 20 лк.

Правила монтажа проводки

Согласно нормативам СНиП, кабель в туалете, как и разрешается прокладывать только скрытым способом. То есть провода в таких помещениях тянут в штробах. Исключением в данном случае являются только деревянные здания. В туалетах таких домов кабели допускается прокладывать в герметично соединенных металлических трубах.

Розетки в туалетах монтировать не запрещается. Однако устанавливаются подобные элементы чаще всего только в совмещенных санузлах. В таких помещениях они используются для стиральных машин, фенов и пр. Иногда к розеткам подключают и светильники в туалете. В любом случае использовать в санузлах следует только влагозащищенные конструкции (минимум IP 44).

Распределительные коробки обычно не устанавливают ни в отдельных туалетах, ни в совмещенных с ванной комнатах. Такой элемент в любом случае лучше вынести за пределы уборной.

Выбор кабеля

Конечно же, используемые для монтажа в туалете, как и в любом другом месте квартиры, провода должны быть пожаростойкими и надежными. При выборе кабеля для уборной нужно обратить внимание на:

его сечение;

материал и количество жил;

сертификат.

Покупать подобную продукцию, по вполне понятным причинам, следует исключительно от проверенных производителей.

Что касается материала, то в большинстве случаев, владельцы недвижимости сегодня используют для ее электрификации медную проводку. Алюминиевая считается устаревшей и не отвечающей требованиям организации современного быта.

Проводку в туалеты, совмещенные или отдельные, проводят трехжильную. То есть в кабеле должен присутствовать провод «земля».

Если везде в комнатах протянуты медные провода, то и для уборной, конечно же, следует использовать именно этот тип кабелей. Вариант из алюминия в данном случае подойдет не особенно хорошо. Считается, что лучше всего в санузлах использовать кабели с низким уровнем выделения дыма ВВГнг 3х1.5 или же ВВГнг-LS. В любом случае, сечение приобретенного для туалета провода не должно быть меньше 2.5 мм 2 .

Расположение приборов: нормативы

В отдельных туалетах светильники можно вешать практически где угодно. При установке же таких приборов в совмещенных санузлах следует соблюдать такие правила:

располагать светильники в туалете, как и розетки, допускается не ближе 60 см к раковинам, ванным и душевым кабинам;

не разрешается также размещать розетки или осветительные приборы прямо рядом с полом, во избежание их намокания в результате утечек.

Подключать провода из уборной следует к двухполюсному УЗО. Такой способ позволит в дальнейшем, в случае необходимости, мгновенно обесточить санузел.

Как провести проводку в туалет

Выполняют процедуру электрификации уборной следующим образом:

делают разметку по стенам;

измеряют необходимую длину провода;

покупают собственно сам кабель.

выполняют штробление стен по разметке;

под розетки, если они предусмотрены, делают гнезда;

устанавливают выключатели.

Как сделать свет в туалете: штробление стен

В кирпичных домах кабели обычно протягивают по достаточно простой технологии. Штробить стены, выложенные из такого материала, не слишком сложно. Ведь кладется кирпич с использованием цементного раствора. Этот материл довольно таки легко поддается молотку и зубилу.

Шов между рядами кирпичей тянется в подавляющем большинстве случаев по всей стене. Так что горизонтальную прокладку кабеля в таком доме можно будет сделать буквально за пару-тройку часов. С вертикальным монтажом при этом в данном случае придется повозиться. Ведь кладка кирпича выполняется с перевязкой швов. Поэтому, для того чтобы поднять или опустить кабель по плоскости стены, придется использовать болгарку.

Этот же инструмент обычно применяют и для штробления бетонных стен. В данном случае горизонтальную выбивку приходится делать более тщательно, чем в кирпичной кладке — с использованием строительного уровня.

Прокладка провода

После того как штробы будут проложены в соответствии с выбранным дизайном освещения в туалете, приступают к выдалбливанию гнезд для розеток. Для этой цели используют обычно перфоратор со специальной насадкой. Далее приступают собственно к прокладке проводов. Тянуть кабели в штробах допускается без какой-либо дополнительной защиты. Но лучше всего прокладывать провода все же в штробах по трубе. В этом случае в последующем при необходимости их можно будет легко заменить.

Крепить кабель при прокладке в штробе можно, к примеру, тонкими металлическими пластинами, нарезанными самостоятельно. Каждый такой элемент прибивают гвоздем в штробе посередине. Затем над пластиной тянут кабель. Далее загибают концы металлической полосы над проложенным проводом. По тому же принципу можно закрепить в штробе и трубу под кабель.

После того как проводка в туалет будет проложена, штробу заделывают алебастром или цементным раствором. Дождавшись просыхания материала, участок стены над кабелем тщательно шлифуют с помощью наждачки.

Подключение приборов

После того как стена с подсохнет, можно приступать собственно к обустройству освещения в туалете. При использовании в уборной только одного плафона выключатель лучше всего вынести за ее пределы, к примеру в коридор.

Как и под розетки, под этот элемент предварительно выдалбливается гнездо. Устанавливаются выключатели по схемам, нарисованным на их задней панели. В кабелях провод «земля» обычно имеет оболочку желтого цвета, "фаза" — красного, "ноль" — синего. В соответствии с этим и производится подключение. Розетки при обустройстве освещения в туалете монтируют по такой же технологии. То есть присоединяют к соответствующим клеммам изделия жилы земли, фазы и нуля.

Умное подключение

Светом в туалете приходится пользоваться не слишком часто. Но многие люди после посещения уборной щелкнуть выключателем попросту забывают. А это, конечно же, очень неэкономично. Чтобы такого избежать, можно обустроить в туалете не обычное, а «умное» освещение.

В этом случае, помимо самого плафона и выключателя, в уборной устанавливается особое устройство — датчик присутствия для включения света. Монтируют такой прибор в туалете прямо на входе. Подключается оборудование этого типа непосредственно к проводке, выходящей из стены, и к лампе по схеме, предоставленной производителем.

Вместо датчика присутствия для включения света перед входом в уборную можно установить и датчик движения. Такое устройство также сделает проживание в доме гораздо более комфортным. Отличается оно от датчика присутствия тем, что не «улавливает» разного рода мелких движений. Однако проходящего через дверной проем человека подобное устройство «заметить» все же в любом случае сможет. При этом стоят датчики движения несколько дешевле датчиков присутствия.

Туалет – это то, без чего невозможно представить полноценный дачный участок. Самым простым вариантом дачного туалета является система на основе выгребной ямы. При желании подобный туалет можно сделать своими руками. Нужно лишь ознакомиться с предложенным пошаговым руководством и сделать все в соответствии с инструкцией.

Прежде чем приступать к выполнению каких-либо операций следует собрать материалы и инструменты, необходимые для обустройства индивидуального туалета.

Набор для строительства дачного туалета

1. Брус шириной 100 мм и толщиной 50 мм. При отсутствии этого материала можно использовать обрезную доску.
2. Влагоизоляционны й материал. Традиционно применяется рубероид.
3. Брус длиной 300 см, сечением 50х50 мм.
4. Половая доска 3000х100х25 мм.
5. Листы хвойной вагонки.
6. Гвозди и саморезы.
7. Дверь с сопутствующими элементами и фурнитурой.
8. Электродрель.
9. Молоток.
10. Электролобзик или ножовка.
11. Лопата.
12. Кровельный материал. Обычно используется обыкновенный шифер. При желании можно сделать кровлю на свое усмотрение.

Количество материалов подбирается индивидуально в соответствии с размерами будущей конструкции. После того как все необходимое будет куплено и собрано в одном месте, можете приступать к выбору подходящего места для размещения туалета.

При выборе места для размещения такой деликатной постройки нужно учитывать ряд важных факторов. Прежде всего, решите, будете ли вы делать уборную с выгребом либо же вам больше подойдет другая конструкция. На этом этапе ориентируйтесь на уровень прохождения подземных вод. Если они проходят на глубине ниже 250 см, можете смело делать уборную с выгребной ямой. В случае же прохождения подземных вод выше отметки в 250 см от конструкции с выгребом лучше отказаться.

Здесь важно найти золотую середину – туалет, все-таки, является интимным местом, но и строить его в каком-то труднодоступном участке, до которого в случае чего можно и не добежать, тоже не рекомендуется.

Если вы не собираетесь превращать обычный туалет в произведение ландшафтного искусства, лучше всего его делать в каком-то укромном уголке, на сравнительно небольшом удалении от дома.

При выборе подходящего места нужно ориентироваться на действующие санитарные нормы . В особенности важное значение они имеют в случае возведения туалета с выгребом. Если созданная вами яма будет негерметичной, отходы жизнедеятельност и попросту просочатся в подземные воды, что может испортить насаждения на участке. Да и употреблять такую воду в дальнейшем будет очень опасно.

Туалет с выгребом должен находиться на расстоянии не менее 12-14 м от жилого дома. «Сухой» же нужник следует строить на отдалении в 4-5 м и более.

Не забывайте и о своих соседях. Минимально допустимое расстояние между туалетом и границей соседнего участка составляет 1,5-2 м. Более близкое расположение вряд ли понравится владельцам соседней дачи.

Важно, чтобы туалет размещался на максимально возможном расстоянии от скважин и колодцев. Оптимальным считается расстояние в 20-30 м.

Дачный туалет с легкостью может стать источником характерных неприятных ароматов, поэтому при подборе места под его установку необходимо обращать внимание и на такой параметр как роза ветров, характерная конкретно для вашей местности. Разумеется, туалет необходимо регулярно чистить.

Обычно делается квадратная яма со сторонами в 100 см и глубиной порядка 2 м. Прежде чем приступать к рытью выгреба четко выделите его пределы.

Стены и низ конструкции подлежат усилению. Для решения этой проблемы можно использовать бетонные кольца либо кирпич, также применяются бутовый камень, доски и пр. На дно выгреба насыпается щебенка и тщательно утрамбовывается. На щебенке обустраивается кирпичная кладка либо же делается бетонная стяжка.

Второй этап – обустройство выгребной ямы. Внутренние стенки выгреба подлежат обязательной влагоизоляции. Такая обработка предотвратит проникновение отходов из ямы в грунтовые воды. Для гидроизоляции стены достаточно заштукатурить либо проконопатить.

Третий этап – подготовка фундамента для туалетного домика. Традиционно такие домики устанавливаются на основания столбчатого типа. Углы строения должны опираться на кирпичные столбы, укрытые рубероидом в качестве гидроизоляционно го материала.

Основа домика собирается из деревянных балок. Предварительно их необходимо обработать грунтовкой и покрасить. Подобная обработка предотвратит преждевременное гниение древесины. Соберите раму и установите ее на кирпичное основание. Выставьте на раму 4 стойки. Обязательно убедитесь в вертикальности их размещения. Для получения надежной фиксации используйте болты. Дополнительно укрепите конструкцию при помощи металлических пластин. Установите балки для кровли, а также стойки для монтажа дверей.

Крыша должна иметь небольшой уклон. Для его обеспечения сделайте передние стойки немного длиннее задних. Над выгребом обустройте каркас из деревянных брусков под будущее сидение. Кровлю нужно укрыть рубероидом и выбранным финишным материалом. Чаще всего используется шифер.

Прибейте к каркасу вертикальные бруски или доски под вагонку, сайдинг или другой выбранный вами материал. Доски крепятся на расстоянии в 150 мм друг от друга. Основание для сидения и внутреннюю поверхность стен тоже нужно обшить вагонкой или другим желаемым материалом.

Сбейте дверь, закрепите петли в соответствующих местах и навесьте полотно. При желании установите фурнитуру и дополнительные элементы в виде порожка, наличников и т.п.

Чтобы уборной было удобно пользоваться в любое время суток, к ней нужно подвести электричество. Светильник выбирайте на свое усмотрение.

Также над дверью нужно вырезать окошко желаемой формы. Через него помещение будет освещаться в дневное время.

Чтобы дачный туалет не стал источником неприятных запахов, отравляющих жизнь, уделите должное внимание обустройству вентиляционной системы.

Купите пластиковую трубу диаметром 100 мм и закрепите ее на задней стенке домика при помощи хомутов. Один конец такой трубы нужно заглубить в выгреб примерно на 100 мм, а второй вывести наружу. Для этого вам необходимо предварительно подготовить подходящие отверстия в подиум-сидение и крыше. Длину трубы подбирайте такую, чтобы она возвышалась над кровлей примерно на 20 см. Зашпаклюйте места прохождения трубы через перекрытия. На оголовок вентиляции устанавливается специальная насадка-дефлекто р.

Это традиционный вариант дачного туалета с выгребной ямой. При желании вы можете отдать выбор в пользу другой конструкции, к примеру, люфт-клозета либо же пудр-клозета.

Подобная система является своего рода переходным звеном между конструкцией с ямой и полноценным гигиеническим септиком. В основе конструкции лежит герметичная яма. В дальнейшем чистить такой выгреб сможет исключительно специальная ассенизаторская техника. Подумайте, есть ли в вашей местности компании, специализирующие ся на предоставлении подобных услуг.

Если с чисткой будут проблемы, от устройства такого туалета лучше сразу отказаться.

Конструкция работает по предельно простому принципу. Непосредственно туалет обустраивается рядом с домиком. Унитаз размещают внутри помещения, а выгреб – за его пределами.

Выройте яму глубиной не менее 100 см. Залейте стенки и дно котлована бетонным раствором. После того как раствор на стенках схватится, дополнительно их нужно будет обработать специальной гидроизоляционно й мастикой. Также гидроизоляцию нужно установить по периметру ямы. Лучше всего делать ее из глины. Будет достаточно слоя глины толщиной порядка 50 см. Сверху выгреба разместите люк. Он будет закрываться крышками из чугуна и древесины. Между крышками уложите утеплитель, подойдет минвата.

Через стену дома прокладывается канализационная труба, по которой отходы будут уходить из унитаза в септик. Туалет требует организации качественной принудительной вентиляции. Можете купить специальный вентилятор либо же создать естественную вентиляцию, действие которой основывается на разности температур.

В завершении останется установить унитаз, соединить его с выгребной ямой, и туалет будет готов к использованию. От обыкновенного городского туалета подобная система отличается лишь тем, что стоки отводятся не в канализацию, а в оборудованный выгреб.

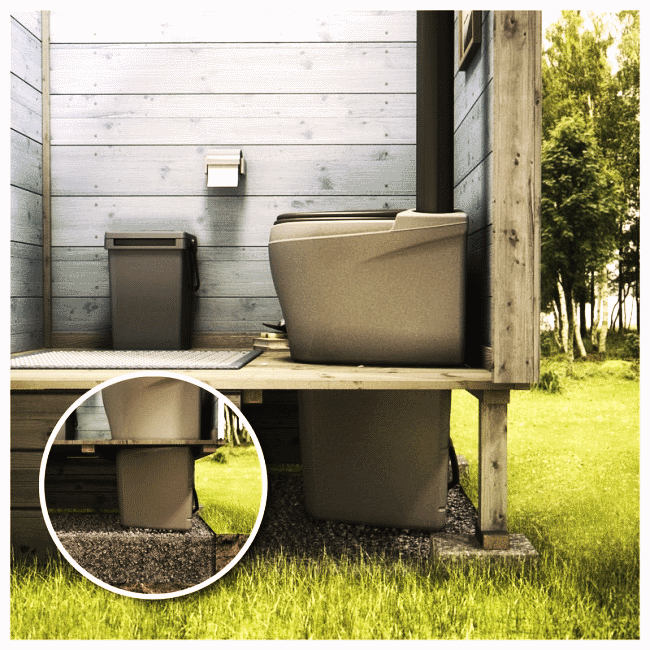

Подобный туалет не требует обустройства выгреба. Вместо него используется специальная емкость, устанавливаемая под стульчаком. При заполнении до определенного уровня емкость попросту достается и очищается.

В помещении туалета следует установить емкость с опилками, сеном либо торфом. Эти материалы нужно будет засыпать в унитаз после каждого похода в туалет, чтобы уменьшить интенсивность неприятных запахов.

Пудр-клозеты предельно просты и удобны в эксплуатации. Для полноценного использования уборной в ней должна быть организована качественная вентиляция.

При желании через 2-3 года можно будет «переехать», обустроив чистую емкость на новом месте и засыпав старый выгреб землей. Четвертый раз «переезжать» можно будет уже на самое первое место. За эти годы отходы полностью перегниют.

Древесина является прекрасным материалом с множеством преимуществ, но она имеет один серьезный недостаток — в течение своей службы материал несколько деформируется и изменяется в размерах. Через какое-то время между досками, использованными для обшивки стен дачного туалета, появятся щели. Для их маскировки можно использовать узкую рейку. Достаточно просто набить такие реечки поверх щелей и проблема будет решена.

Таким образом, в самостоятельном обустройстве дачного туалета нет ничего сложного. Можно сделать как элементарную конструкцию на основе выгребной ямы, так и более современный и совершенный по своим характеристикам туалет. Выбор за вами!
