Строительство частного дома, а особенно если оно проводится самостоятельно – это длинная череда решений самых разнообразных проблем. И одна из наиважнейших – это обеспечение в будущем здании самых оптимальных условий проживания в любое время года (если, конечно, дом не планируется только в качестве летней дачки).

А уже в этой сфере создания нужного микроклимата в помещениях наиболее сложной станет задача правильного расчета и монтажа надежной системы отопления. Несмотря на появление современных систем электрического обогрева дома, лидером по по пулярности и востребованности остается водяное отопление – оно более привычно, проверено временем, технологии его монтажа и отладки отработаны до мелочей. Хозяину дома, который выбрал именно водяное отопление, остается определиться с конкретной разновидностью – закрывая или открытая система теплоснабжения, с ее «аппаратным наполнением» и с системой разводки труб по дому.Затем идут этапы тщательного проектирования и монтажа.

Среди многочисленных публикаций по этому вопросу, размещенных в интернете, можно встретить немало таких, в которых утверждается, что открытая система теплоснабжения – чрезвычайно проста в устройстве и ее можно смонтировать буквально за один день. Если читателю попадается такие «художества» – можно безо всякого сожаления чтение прерывать и закрывать страницу – автор явно не имеет ни малейшего представления, ни об отоплении вообще , ни об открытой системе – в частности. Любая система должна быть правильно спроектирована с учето м м ногочисленных нюансов, хорошо сбалансирована, надежно смонтирована – и эти задачи никак абсолютно простыми и скорыми в исполнении не назовешь .

Что представляет собой открытая система теплоснабжения

Прежде всего, необходимо сразу сделать одно важное замечание. Очень часто, описывая открытую систему отопления, авторы все факты «мешают в кучу», преподнося ее обязательно как отопление с естественной циркуляцией теплоносителя. Ничего подобного! Открытая система может быть и с естественной, и с принудительной циркуляцией жидкости, причем при грамотном исполнении у хозяе в в сегда есть возможность легко и быстро переключаться с одного режима на другой.

Главная же особенность открытой системы – отсутствие в ее контуре какого бы то ни было искусственно созданного избыточного давления, так как она напрямую связана с атмосферой. В системе в обязательном порядке смонтирован расширительный бак, свободный объём которого предназначен для компенсации расширений жидкого теплоносителя при повышении температуры. Такой бак всегда располагают в самой высшей точки всей трубной разводки контура отопления. Таким образом, на него еще ложится функция воздухоотводчика – все скопления газов в трубах должны выйти наружу именно здесь. Служит он и своеобразным водяным затвором – слой жидкого теплоносителя, который обязательно всегда должен быть в расширительном баке, предотвращает попадание воздуха в систему извне.

Стоит рассмотреть подобную систему подробнее:

1 – источник тепловой энергии, котел , работающий на определенном виде топлива (твердом , жидком, ) или использующий для нагрева электрическую энергию.

2 – восходящий от котла стояк, который поднимается до высшей точки системы и очень часто именно в этом месте заканчивается расширительным баком. Могут, правда, быть и иные варианты расположения – об этом будет сказано позже. Главное – для этого стояка всегда используется труба самого большого в системе диаметра – это помогает обеспечивать нужную разницу давления в подающей обратной трубах.

Одно из основных достоинств гравитационных схем отопления – надежность. Несмотря на это, сегодня они все чаще заменяются схемами с принудительным движением теплоносителя. Многие спрашивают, почему это происходит? На первый взгляд, все дело в недостатках самотечного обогрева, которые решаются простой установкой насоса. Если смотреть глубже, то выясняется, что в большинстве своем, современные котельные установки уже на заводе оснащаются оборудованием, позволяющим без труда создать отопительную систему со всеми достоинствами принудительной циркуляции теплоносителя в контурах.

Преимущества и отрицательные моменты

Прежде всего, рассмотрим все плюсы и минусы данной системы отопления (СО).

• Обогрев с насосом прекрасно справиться с теплоносителем, который перемещается по контуру, выполненному из достаточно тонких труб. Налицо снижение сметной стоимости за счет меньшего сечения трубопровода.
• Котельная установка быстрее нагреет меньший объем воды в трубах. В таких СО снижена инерционность.
• При системе отопления с принудительной циркуляцией нет нужды соблюдать уклон контура.
• При такой СО можно использовать схему нижней разводки, что делает ее более эстетичной.
• Можно значительно увеличит длину контура, а не ограничиваться 30 метрами, как при естественном перемещении теплоносителя.
• Можно применять многоконтурные схемы, «теплый пол» и пр.
• В принудительных СО можно монтировать расширительный бак в любом удобном для вас месте.

И это только основные достоинства такого способа перемещения теплоносителя. Недостатков гораздо меньше, но мы не имеем права их не рассмотреть:

1. Шум от работы насоса. Если организовать котельную, то этот недостаток сразу становится несущественным.
2. Затраты электроэнергии на работу насосного оборудования. Среднее потребление электричества современными устройствами (в зависимости от модели и производительности) составляет 50 – 120 Вт/ч. Следовательно затраты минимальны.
3. Зависимость от подачи электричества. В районах с нестабильным электропитанием рекомендуется создание комбинированного отопления.

Кроме того, если использовать ИПБ, то данный недостаток можно не принимать во внимание.

Типы, разновидности, схемы

Существует два типа СО: однотрубная и двухтрубная. Однотрубная система отопления с принудительной циркуляцией может быть горизонтальная и вертикальная.

При горизонтальной, теплоноситель от котельной установки перемещается по магистральному трубопроводу, к которому последовательно подключены радиаторы.

На данном рисунке показана модернизированная, замкнутая система отопления с принудительной циркуляцией, с перемычками (байпасами) между входом и выходом каждой батареи. Контур оснащен группой безопасности, которая включает в себя: манометр, подрывной клапан, автоматический воздухоотводчик.

Вертикальная однотрубная СО работает следующим образом: нагретый в котлоагрегате теплоноситель поднимается по вертикальному стояку. При нижней разводке, теплоноситель проходит через последовательно подключенные радиаторы и уже охлажденный, опять по вертикальному стояку опускаться в котельную установку.

При верхней разводке, нагретая вода поднимается по вертикальному трубопроводу, перемещается по раздающему трубопроводу, после чего опускаясь, проходит через все подключенные отопительные приборы.

Двухтрубная система отопления с принудительной циркуляцией может быть разведена горизонтальным и вертикальным способом с различными вариантами разводки. Существует три типа горизонтальной СО:

Важно! Тупиковая схема может быть реализована, как в горизонтальных СО так и в вертикальных.

Выбор оборудования

Для того чтобы превратить любую самотечную отопительную систему в схему с принудительным перемещением теплоносителя, требуется правильно выбрать оборудование. От этого будет зависеть ее эффективность и экономичность.

Насос является центральной фигурой в обеспечении циркуляции воды по контуру. Как правило, для бытовых отопительных систем применяются устройства центробежного типа с прямыми лопастями крыльчатки. Отличаются насосы рабочим давлением, которое могут создавать в системе, производительностью, потребляемой мощностью, высотой напора и диаметром присоединительных патрубков.

Необходимую производительность циркуляционного насоса можно высчитать по формуле (Q/c*Dt)/ Р, где Q – теплопотери дома;

С – сколько тепла может нести в себе вода (значение таюличное, равно 1,16);

DT – температурная дельта;

Р – плотность воды при номинальной t°C (табличная величина).

1. Для жилых построек площадью до 250 м 2 рекомендуется использовать циркуляционный насос, с характеристиками: производительность 3 – 4 м 3 /ч; напор 0,4 – 0,5 атмосферы.
2. До 350 м 2 – 4 – 5 м 3 /ч; напор 0,6 атмосферы.
3. До 800 м 2 – 11 – 12 м 3 /ч; напор 0,9 атмосферы.

Важно! Следует понимать, что выше приведены приблизительные данные. Правильный расчет зависит от множества факторов (тип и степень утепления дома, материал труб и фитингов, конфигурация системы и пр.) Для более точного подбора циркуляционного насоса обратитесь к специалистам.

Насос, самодостаточный элемент циркуляционной СО. Но для надежной работы этого устройства необходима грамотная обвязка, которая включает в себя:

• Шаровые краны с двух сторон насоса.
• Грязевик.

Расширительный бак – это еще один из важнейших элемент СО с принудительной циркуляцией. В зависимости от его конструкции различают схемы открытых систем отопления с принудительной циркуляцией и закрытых.

В открытых СО применяются атмосферные устройства, которые служат для компенсации температурного расширения теплоносителя. В случае превышения давления в системе происходит сброс части теплоносителя. Для пополнения воды в СО используется поплавковый клапан, который подключается непосредственно к водопроводу.

В современных отопительных системах применяются мембранные расширительные баки. Из-за герметичности последних контуры, в которых они применяются? называют закрытыми. Работает герметичный расширительный бак в закрытых системах отопления с принудительной циркуляцией весьма просто: в корпусе данного устройства установлена резиновая мембрана. С одной стороны мембраны находится теплоноситель, с другой – воздух, закаченный в бак под определенным давлением.

При превышении давления в СО мембрана выгибается в сторону воздуха, при падении – в сторону теплоносителя. Благодаря такой нехитрой технологии нивелируются скачки давления в системах отопления.

Совет: емкость расширительно бачка зависит от множества факторов. Исходя из опыта, в бытовых СО используются расширительные баки с емкостью в 10% от количества теплоносителя.

Этапы планирования отопительной системы с принудительным перемещением теплоносителя

Рассмотрим этапы создания системы отопления одноэтажного дома с принудительной циркуляцией. Первое, что нужно сделать – это гидродинамический расчет, который включает в себя следующие этапы:

1. Определение мощности котельной установки.

1. Выбор схемы: однотрубная, двухтрубная.
2. Расчет сопротивлений на каждом участке магистрали.
3. Расчет количества батарей и секций.
4. Выбор схемы их подключения.
5. Расчет диаметра магистрального трубопровода и отводов.
6. Подбор оборудования, монтаж, опрессовка, балансировка СО.

Совет! Создание экономичной и надежной системы отопления требует знаний и грамотных расчетов. Мы настоятельно рекомендуем обратиться за консультацией к специалистам.

Оптимальная схема отопления одноэтажного дома с принудительной циркуляцией сбережет деньги домовладельца и на этапе монтажа, и во время эксплуатации. Поэтому в данной статье мы будем искать именно такой вариант обустройства системы обогрева жилища.

Системы обогрева одноэтажных домов – в чем между ними разница?

К самым распространенным схемам относятся следующие варианты:

• Однотрубная – напорный и обратный патрубок котла соединяет одна линия, на которую, как бусы на нитку, нанизаны радиаторы.
• Двухтрубная – в этом случае из напорного патрубка выходит одна линия, а из обратного – вторая. В эти линии врезают соответствующие патрубки батарей (радиаторов).
• Коллекторная – на обратный и напорный патрубок котла навинчивают тепловые хабы, собирающие или распределяющие теплоноситель по разводке. Радиаторы в этом случае подключаются именно к хабам-коллекторам.

Все три варианта схем могут относиться к системам закрытого или открытого типа. Открытый вариант предполагает контакт теплоносителя с атмосферой в расширительном бачке и чуть выше атмосферного. Второй вариант рассчитан на полную герметизацию линий циркуляции и давление в 2-4 раза выше атмосферного. Какая схема отопления одноэтажного дома лучше, сказать трудно. Для точного ответа нам придется изучить плюсы и минусы каждого варианта разводки, причем в открытом и закрытом состоянии.

Преимущества и недостатки однотрубного варианта

Однотрубная система отопления с принудительной циркуляцией хороша своей дешевизной. Причем низкая стоимость конструкции характерна и для открытого, и для закрытого варианта. Ведь от котла к батареям (и обратно) тянется всего одна нитка трубопровода. В итоге мы имеем экономию трубы для отопления, фитингов для сборки разводки и времени сборщика. К сожалению, за дешевизну конструкции придется заплатить отказом от возможности отрегулировать температуру в отдельных зонах дома.

Разогретый теплоноситель движется от котла, протекая по всем батареям, и любой регулятор на его пути закупорит всю цепочку, остановив циркуляцию в разводке. Кроме того, вы не сможете отключить батарею или врезать в разводку еще одну линию или отвод. И после перестройки или перепланировки жилища вам понадобится обустраивать разводку заново. Именно поэтому однотрубные конструкции разводки собирают только в небольших домах площадью до 50-60 квадратных метров. Причем, в целях естественной терморегуляции схемы отопления в комнатах с наименьшей желаемой температурой (например, в спальнях) располагают "последнюю" батарею в цепочке – в нее попадает порядком охлажденный теплоноситель, который уже движется фактически по обратке – к котлу на разогрев.

В чем плюсы и минусы двухтрубной схемы

Двухтрубная схема системы отопления частного дома с принудительной циркуляцией позволяет регулировать температуру буквально каждой батареи. Тут можно использовать дистанционные и простейшие терморегуляторы, обычные краны и вентили, а равно и другую запорно-регулирующую арматуру. В данном случае пользователь может остановить или замедлить циркуляцию носителя тепла в конкретной батарее, не затронув общий поток, который идет по отдельным трубопроводам. Врезка батареи в напорную и обратную линию позволяет даже безболезненное отключение радиатора в случае необходимости.

Причем подобная управляемость достигается за счет не таких уж больших трат на разводку. Владельцу системы двухтрубного типа придется оплатить две стоимости метража арматуры и количества фитингов. И это, пожалуй, единственный минус данной схемы. Помимо возможной регуляции температуры в отдельных комнатах дома, двухтрубная конструкция дает еще один плюс – готовность к масштабированию. Вы можете перестроить всю сеть, врезав дополнительную батарею или удалив радиатор, не нарушив при этом структуры системы.

Каковы выгоды и расходы при установке коллекторной системы

Коллекторные схемы отопления с принудительной циркуляцией хороши своей управляемостью и готовностью работать с помещениями любой площади и любой этажности. Распределительные гребенки (коллекторы) могут располагаться в каждой комнате или на каждом этаже. При этом на абсолютно все линии подачи или слива теплоносителя можно закрепить дистанционный или механический регулятор, связанный с термостатом или построенный на основе управления пропускной способностью канала. Подобная схема позволяет управлять теплоотдачей радиаторов с точностью до градуса. А в случае необходимости и масштабировать сеть при минимальных затратах на апгрейд.

Но расход труб и фитингов в этом случае будет просто колоссальный, поэтому такие конструкции монтируют не в одноэтажных домиках, а в коттеджах большой этажности или загородных дворцах. Только в этом случае расходы на установку можно перекрыть за счет будущей экономии горючего для котла в отопительный сезон. Кроме того, коллекторный вариант может работать только при принудительном побуждении потока носителя тепла. Самотеком такая конструкция функционировать не будет ни при каких обстоятельствах. И если в доме отключат свет, то кончится и тепло.

Чем больше труб – тем лучше!

Описанные выше достоинства и недостатки систем подсказывают нам два вывода. Во-первых, если вам нужна оптимальная схема отопления трехэтажного дома с принудительной циркуляцией, то лучше, чем коллекторная разводка, вы ничего не найдете. Но в одноэтажных домах оптимальной схемой считается именно двухтрубный вариант. В этом случае можно минимизировать расход арматуры и остаться с чувствительной к управлению сетью подачи тепла. Однотрубная система обойдется дешевле, но она не позволит сэкономить на топливе, регулируя температуру в батареях. Поэтому, чем больше труб – тем лучше.

Теперь относительно закрытого или открытого варианта сборки. В двухтрубном случае открытая система отопления с принудительной циркуляцией не дает шанса на серьезную экономию топлива. Открытый расширительный бак отдает тепло в атмосферу и не дает разогнать циркуляцию до приличных скоростей. Иное дело закрытая двухконтурная схема. Она требует немного больших усилий при монтаже, но возможность повысить давление и разогнать циркуляцию теплоносителя до приемлемого уровня предоставляет шанс для неплохой экономии на топливе. Ведь если теплоноситель идет по трубам под большим давлением, то он поступает в котел еще теплым.

• Теплогенерирующий прибор (котел) – разогревает пар, воду или подготовленный теплоноситель.
• Закрытый расширительный бак – удерживает давление системы и поддерживает возможность регуляции данного параметра. Этот элемент монтируют на выходе из котла, поднимая над батареями.
• Напорный участок разводки с отводами под батареи. Обычно его укладывают по периметру дома, вдоль несущих стен.
• Радиаторы (), верхний патрубок которых подключен к напорному участку трубопровода. Их развешивают под окнами на специальных кронштейнах.
• Сливной отрезок теплопровода (обратка) с отводами для подключения нижнего патрубка радиаторов. Эту линию укладывают вдоль напорного участка.
• Циркуляционный насос – его подключают к обратке перед входом этой линии в котел.

Теплоноситель движется из котла по напорной линии и, проходя сквозь батареи, сливается в обратку. Насос генерирует побуждение к циркуляции, а закрытый расширительный бак создает нужное давление. Кроме того, между котлом и баком в напорную трубу врезают манометр (прибор для считывания давления) и предохранительный клапан, сбрасывающий лишний теплоноситель при превышении предельного давления в трубах, котле и радиаторах. Монтаж такой конструкции можно завершить за 1-2 дня силами одного человека.

Благодаря простоте установки, невысокой стоимости и достаточной эффективности открытая система отопления продолжает пользоваться спросом. Разобравшись с принципом работы, комплектацией и правилами монтажа, вы сможете организовать теплоснабжение дома самостоятельно.

Мы расскажем, как составить работоспособную схему отопления открытого типа. Подскажем, как соорудить систему, четко следуя технологическим требованиям и нормам при выборе и соединении элементов. С учетом наших рекомендаций вы построите безотказно действующий эффективный контур.

Самостоятельным мастерам мы предлагаем ознакомиться с проверенными на практике вариантами сборки. Представленная к рассмотрению информация дополнена полезными схемами, фото-подборками, видео-инструкциями.

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

1. Подача . Разогретый теплоноситель движется от котла к радиаторам.
2. Обратка . Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Самой простой и доступной для самостоятельного монтажа считается . Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

• отопительный котел;
• радиаторы;
• расширительный бак;
• трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Сложнее в устройстве и дороже в исполнении . Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем.

Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка – независимая от подачи магистраль

Требования к обустройству и эксплуатации

При устройстве теплоснабжения дома важно учитывать ряд особенностей открытой отопительной системы:

1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85.

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Типы схем открытого теплоснабжения

В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса.

Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

1. Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
2. Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
3. При установке насоса учитывается направление движения воды.

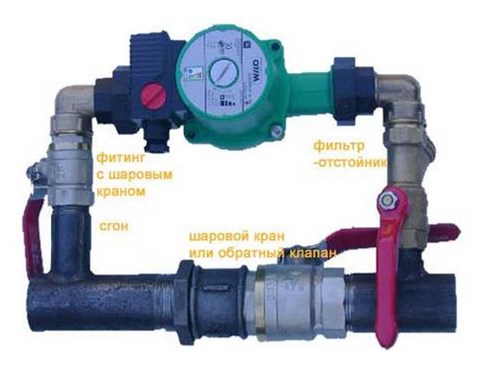

На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.

Варианты разводки трубопровода в системе

Для обустройства трубопровода используют трубы из следующих материалов:

1. Стальные . Отличаются высокой теплопроводностью и стойкостью к высокому давлению. Недостаток – сложность монтажа и необходимость задействования сварочного оборудования.
2. Полипропиленовые . Основные плюсы: устойчивость к температурным колебаниям, прочность, герметичность и простота монтажа. Срок службы – 25 лет.
3. Металлопластиковые . Материал не поддается коррозии, предупреждает засорение контура. Недостатки магистрали: ограниченный срок эксплуатации (до 15 лет) и высокая стоимость.
4. Медные . Трубы с максимальной теплоотдачей и стойкостью к высоким температурам – до +500°С. Главный минус – дороговизна материала.

В открытом контуре теплоснабжения , выполненные из металлов высокой прочности.

Наиболее распространены стальные модели. Они имеют оптимальное соотношение основных параметров: внешний вид, цена и тепловая мощность.

Стальные радиаторы благодаря тонким стенкам, небольшому весу и высокой степени теплоотдачи сравнивают с конвекторами. Оборудование быстро прогревает помещения, за счет ускоренного движения воздуха

Этапы монтажа открытой системы

Весь процесс организации гравитационной системы отопления можно разбить на несколько этапов:

1. Монтаж котла . Оборудование фиксируется на напольной поверхности или подвешивается на стене. Выбор метода зависит от габаритов котла.
2. Разводка трубопровода согласно выбранной схеме и разработанному проекту. Важно соблюдать рекомендованный угол уклона трубного контура.
3. Установка радиаторов отопления и подключение их к системе.
4. Монтаж расширительного бака и его утепление.
5. Соединение всех элементов , проверка герметичности стыков и стартовый запуск системы.

После котла, на подающей трубе, желательно установить температурный датчик для контроля эффективности работы системы теплоснабжения.

Монтаж отопительной системы надо осуществлять в теплое время года. Обустройство магистрали и ввод в эксплуатацию займет около одной недели

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

Ориентировочные показатели:

• для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
• в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
• если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды. Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным.

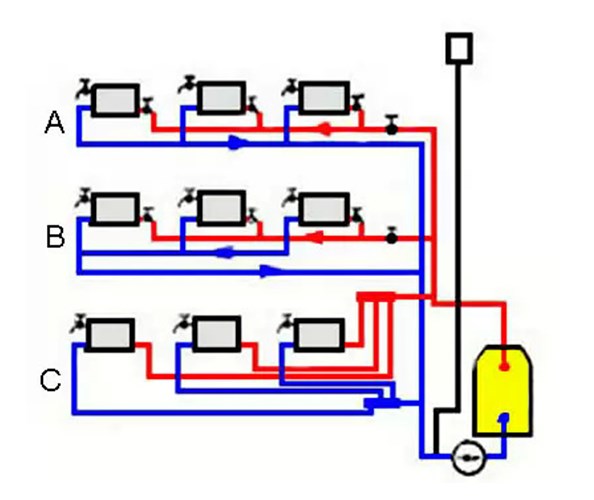

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Выводы и полезное видео по теме

Видео #2. Порядок установки циркуляционного насоса:

Важными аспектами обустройства эффективной системы отопления являются выбор работоспособной схемы, расчет параметров магистрали, подбор комплектующих и следование технологии монтажа. Собственноручная установка возможна при наличии сантехнических навыков, а разработку детального проекта лучше доверить профессионалам.

Хотите задать вопрос по схеме организации и устройству разводки открытого контура водоснабжения? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Здесь же у вас есть возможность задать вопрос или сообщить интересный факт по теме.

Любое жилье нуждается в полноценном отоплении. Выбор метода обогрева во многом зависит от конструктивных особенностей здания и возможности эксплуатации дополнительного оборудования. Наиболее эффективным вариантом для современных домов или загородных коттеджей считается система отопления с принудительной циркуляцией.

Особенности системы

Вариант подходит для отопления как одноэтажного, так и двухэтажного дома и подразумевает внедрение в трубопровод циркуляционного насоса.

Его основное назначение – обеспечение достаточной скорости теплоносителя во всей системе за счет регуляции движения воды в трубах. И чем выше этот показатель, тем быстрее тепло поступит в комнаты.

Важно! Насос питается исключительно от электроэнергии, поэтому в случае частых перепадов напряжения или сбоев в сети обязательно необходимо запастись резервным источником питания в виде генератора, работающего от бензина.

Что вы получите при использовании системы с принудительной циркуляцией?

Решение об использовании именно этого метода обогрева базируется на его явных преимуществах:

• возможность индивидуальной регуляции температуры воздуха в отдельных комнатах и помещениях дома;
• независимость деятельности системы от температурных перепадов, что обеспечивает ее долговечность;
• минимизация расходов на устройство отопления за счет того, что можно применять трубы с минимальным диаметром (при одинаковой длине трубы, имеющие меньший диаметр, стоят дешевле, чем с диаметром побольше);
• возможность перекрывания определенной части теплосистемы;
• равномерное нагревание всех отопительных приборов сети, вне зависимости от их удаленности от котла;
• исключение процесса завоздушенности труб;
• обеспечение комфортной температуры дома с любым количеством этажей (двухэтажного, одноэтажного и т. д.);
• возможность изменения компоновки и схемы монтажа всей гидравлической системы;
• минимизация испарения воды во всей системе;
• возможность увеличения протяженности труб, независимо от того, какой у них диаметр;
• упрощение монтажа (отсутствие необходимости просчета размера и уклона трубы);
• улучшение интерьера и общего вида помещения;
• значительная экономия тепла.

Закрытая система с принудительной циркуляцией позволяет без труда встроить некоторые дополнительные элементы уютного дома типа теплых полов.

Следует учесть и недостатки этой системы в виде постоянного шума, который издает работающий насос (с целью минимизации посторонних звуков рекомендуют выделить для насоса отдельное помещение), а также невозможности полноценного функционирования схемы в районах с частыми сбоями в электросетях.

Теплоотдача и производительность при отключенном насосе заметно снижаются, а поток теплоносителя продолжает свою работу за счет естественных сил – температурной разницы и гравитации. Монтаж такой схемы считается более затратным, что тоже необходимо учитывать при выборе метода обогрева дома.

Основные компоненты системы и особенности монтажа

Важнейшими узлами системы с принудительной циркуляцией считаются следующие элементы:

• циркуляционный насос (подбирается по необходимому уровню мощности);
• котел (газовый, электрический или работающий от твердого топлива и т.д.);
• герметичный бак мембранного типа, обладающий расширяющей способностью;
• отопительные радиаторы (батареи);
• приспособления для монтажа и крепежа (держатели, хомуты);
• арматура и фитинги;
• приспособления для отвода воздуха;
• краны (пробковые и шаровые);
• трубы, диаметр которых подбирается индивидуально (для монтажа подводок и стояков);
• клапаны обратного типа и фильтры, необходимые для нормального функционирования насосов и котла.

Рекомендации по обустройству принудительной системы обогрева

В процессе монтажа расширительного бака следует учитывать, чтобы он был соединен с помощью обратного контура.

Лучше, чтобы диаметр применяемых труб был небольшим. Это снизит общие затраты и сократит объем воды, циркулирующей в системе. Не рекомендуется экономить на качестве труб, так как им предстоит выдержать большую нагрузку.

С целью продления срока службы циркуляционного насоса его следует установить и на обратном трубопроводе, что обеспечит минимальное нагревание теплоносителя и более длительную эксплуатацию, а также минимизирует износ уплотнителей и резиновых манжет.

Целесообразно использовать терморегулируемые котлы. Кроме возможности экономии топлива они способствуют равномерному поддержанию температуры любого дома: двухэтажного или одноэтажного.

Количество секций в радиаторе зависит от его удаленности от отопительного котла (чем он дальше – тем больше секций понадобится).

Эффективность отопления напрямую зависит от мощности циркуляционного насоса. Главный принцип при его выборе основан на том, что теплоноситель за 1 час работы на полную мощность должен пройти через систему троекратно!

Вместе с насосом важно выбрать современный и максимально функциональный котел, оснащенный автоматической системой контроля за работой отопительной системы и специальным защитным функционалом, обеспечивающим водяное отопление.

Насос является основным узлом системы с принудительным теплообменом, поэтому к его выбору и монтажу стоит подойти максимально внимательно и учесть некоторые нюансы и рекомендации специалистов.

Он состоит из вала с крыльчаткой, электродвигателя и ротора, которые находятся в металлическом корпусе. Вмонтированное в разрыв между трубами устройство придает теплоносителю ускорение в необходимом направлении, а полученный в результате этого напор эффективно и равномерно распределяет тепло по всей системе.

Насосы могут быть «сухого» и «мокрого» типа. Сухие обеспечивают высокое КПД, но сильно шумят. А мокрые почти бесшумны, но не так эффективны. Тип прибора следует выбирать исходя из индивидуальных особенностей и конфигурации помещения.

С помощью специалистов по специальной формуле рекомендуется рассчитать необходимую мощность насоса. Данные для расчета берутся из технических показателей, указанных в инструкции к прибору.

Устройство выбрано и принято решение о его самостоятельном монтаже? Учтите некоторые важные моменты:

• необходимо обязательно удалить воду из труб и обеспечить свободный подход к месту монтажа;
• следуя инструкции, важно правильно разрезать трубу и установить в разъем насос, согласно схеме (при этом выполняется байпас, благодаря которому система отопления сможет работать в случае отключения электропитания);
• затем нужно подключить насос в стандартную электросеть;
• по окончании работы следует залить в систему воду и вывести лишний воздух;
• монтаж завершается проверкой работоспособности устройства.

В чем состоят основные отличия от системы с естественной циркуляцией

Отопительные системы можно поделить на гравитационные (естественные) и принудительные.
Главное отличие между системами – в наличии циркуляционного насоса. В естественной схеме его функции выполняет сила гравитации, которая образуется благодаря теплоносителю, обладающему разным удельным весом (холодная вода тяжелее, чем теплая, т. е. ее плотность выше).

Диаметр рабочих труб, применяемых в монтаже системы с гравитационной циркуляцией, должен быть большим, что увеличивает общие затраты. Такая схема недостаточно эффективна (это можно понять на примере двухэтажного дома, в котором установлена однотрубная система). Гравитационная схема обычно применяется для обогрева одноэтажного здания квадратурой до 100 м2, но в последнее время используется все реже.

Системы с принудительной циркуляцией тепла рассчитаны на строения с большой квадратурой и любым количеством этажей.

К примеру, при строительстве двухэтажного сооружения целесообразно выбрать именно этот метод обогрева. Современные отопительные насосы потребляют минимум электроэнергии и оснащены 3-фазной системой автоматического регулирования мощности. Схема с принудительной циркуляцией удобнее и выгоднее, ведь она влияет не только на общую экономию и эффективность отопления, но и на внешний вид строения.

В идеале, во избежание недочетов и ошибок, монтаж такой сложной системы должен производиться профильными специалистами.
