Стабильная работа водяной системы, будь то водопровод, генерация горячей воды или отопление, требует подключения специальных устройств, увеличивающих производительность сетей, и предохраняя автоматическое оборудование от преждевременного износа. Одним из них является гидроаккумулятор – мембранный бак. О важности устройства судят по его принципу работы в домашней сети.

Что такое гидроаккумулятор – устройство, принцип действия

Емкость, предназначенная для стабилизации давления в трубопроводе, и есть гидроаккумулятор. Выглядит устройство как герметичный бак с выпускным клапаном. Набор воды в емкость идет по патрубку от трубопровода. Внутри конструкция поделена на две камеры – для воды и воздуха. В последней находится регулировочный клапан для контроля давления.

Препоном для сообщения выступает мембрана, изготовленная из качественного, прошедшего санитарные испытания, материала – бутила, сходного с резиной. При надобности, конструкция разбирается для ремонта без слива воды из камеры. Модели гидроаккумуляторов практически идентичны. С той лишь разницей, что для емкости более 100 л предусмотрен стравливающий воздух клапан. В малогабаритных конструкциях его нет.

Функции гидроаккумулятора

Прежде всего, это обеспечение долговременной эксплуатации насоса в системе подачи воды. Без гидроаккумуляторного бака, агрегат находится в постоянной активности, при понижении уровня воды, когда открываются краны. Бак поддерживает заданные значения, и насос остается в спокойном положении долгое время, достаточного для использования всей массы воды.

Другие опции:

• Купирование колебаний в трубопроводе. Это особенно важно, когда водоразбор начинается с нескольких точек. Гидроаккумулятор поддерживает постоянное давление, отчего пользование ресурсом становится комфортным.
• Предохранение всей системы от возникающих гидроударов. Этим особенно отличаются насосы, лишенные функции плавного пуска, что, несомненно, сказывается на целостности домашней разводки.
• Запас воды – еще одна положительная функция бак. Даже при отсутствии электричества или напора в трубопроводе из-за падения уровня воды в скважине, пользоваться некоторым количеством влаги, возможно – ее часть остается в баке всегда.

Для нормального выполнения перечисленных опций бака, следует своевременно проводить профилактику устройства – стравливать воздух, чистить от взвесей. Уход обеспечит должную эксплуатацию.

Принцип работы

Устройство и принцип работы гидроаккумулятора для системы водоснабжения следующий: насос генерирует подачу воды в резиновый резервуар бака. Заполнение сопровождается сжатием воздуха во второй камере и созданием избыточного давления. Реакция датчиков отключает насос. Падение уровня в мембране заставляет агрегат повторить цикл. Результативнее работает тот бак, чья вместимость больше – реже происходит активация насоса. Работу можно оптимизировать, выставляя соответствующие настройки.

Как подобрать гидроаккумулятор в частный дом

Выбор модели гидроаккумулятора сопряжен с некоторыми сложностями. В идеале, компания, берущая на себя ответственность за установку, отвечает за оптимальный подбор устройства, соотносясь со следующими условиями:

• Тип используемого насоса . Поверхностные агрегаты допускают часто количество включений, без порчи комплектующих. Для них приобретается гидроаккумулятор малого и среднего объема – до 50 л. Погружные насосы, напротив, не должны быть в постоянной активности, поэтому для них лучшим вариантом станет модель бака объемом от 100 л.
• Тип гидроаккумулятора . Они бывают вертикальные и горизонтальные. Выбор зависит от площади места установки и удобства для свободного хода. Важно знать материал мембраны – для отопления идет один, а для питьевой воды – другой.
• Выпуск воздуха без слива воды . Специальным стравливающим клапаном или ниппелем снабжены устройства вместимостью более 100 л. Кроме того, для дома с круглогодичным проживанием, большая масса воды предпочтительнее.
• Объем бака . Кроме беспроблемного и быстрого стравливания воздуха, учитывается количество точек водоразбора. Для определения существуют коэффициенты и таблицы, где указаны точные значения потребления воды. Суммировав каждый и увеличив значение втрое, получают приблизительный объем гидроаккумулятора.
• Минимальное давление . Его в отличие от объема увеличивать многократно или уменьшать нельзя, иначе гидроаккумулятор потеряет свое предназначение – воды для него будет не хватать или она не дойдет до второго этажа, если таковой имеется. Расчет прост – высота дома от точки подвала до уровня верхней разводки труб увеличивают вдвое и делят на 10. Полученное значение и есть показатель давления гидроаккумулятора.

Комплектующие к аккумулятору также должны быть подобраны с учетом особенностей системы дома и потребления воды.

Обзор гидроаккумуляторов

Несведущим приобретателям трудно разобраться в ассортименте моделей от разных производителей. В этом мы поможем – представленные варианты рекомендованы специалистами и уже заслужили положительные отзывы от владельцев. Итак:

Джилекс 100 В

Модель вертикальная – трудностей с поиском места для нее не возникнет. Объем позволяет пользоваться системой без перебоев и в случаях нештатных ситуаций с электричеством или падением уровня воды.

Корпус – сталь. Данный гидроаккумулятор отлично справляется со своими обязанностями – снижает нагрузку насоса, купирует гидроудары при резком пуске. Давление в 10 бар и 2 атм воздуха позволяет обслуживать внушительные по протяженности системы с большим количеством точек водоразбора.

Цена – 6 тыс. рублей.

Вихрь ГА-100

Устойчивая горизонтальная модель, прочно стоящая на стальных трапециевидных опорах. Корпус и материал фланца – сталь. Торец гидроаккумулятора снабжен специальным выпускным клапаном.

Несколько неудобно стравливание – оно должно происходить при малом заполнении гидроаккумулятора и частом включении и отключении насосного агрегата – основная проблема горизонтальных моделей. Установка легка. Ей сопутствует небольшой вес модели и подробная инструкция для пользователя с указанием алгоритма монтажа.

Цена – от 5500 рублей.

Профер 100

Модель предназначена только для холодных систем водоснабжения. Корпус сталь, но фланец – пластик. Идеальное приобретение для домов с круглогодичным проживанием, так как по характеристикам не уступает универсальным моделям. Давление в 10 атм позволяет обеспечивать ресурсом дом более 3-х этажей и большим количеством точек водоразбора. Компактность, даже при горизонтальной установке позволяет установить бак в небольших помещениях без ущерба потери площади.

Цена бюджетная – от 2500 рублей.

Ассортимент разнообразен и содержит достойные модели, не вошедшие в список. Важно доверять проверенным производителям, где дается гарантия на все оборудование.

Схема подключения бака к погружному насосу

Алгоритм самостоятельного подключения без привлечения профессионалов, выглядит следующим образом:

• Требуется общий узел – коллектор на пять разъемов.
• От установленного в скважину насоса, на поверхность выводится напорный шланг, который следует подключить к реле давления, установленному на коллекторе.
• Патрубок от коллектора выводится в гидроаккумулятор.
• Поток от насоса соединяется с водопроводом и системой управления агрегатом.
• Оставшийся патрубок служит для ввода в систему обратного клапана – устройства, не дающего потоку уйти в скважину.

Работа несложна, но лишь при понимании происходящих процессов. Дилетантам лучше воздержаться от самостоятельного монтажа и пригласить специалистов. Тогда сеть себя полностью обезопасит и оправдает.

Видео: устройство и принцип работы гидроаккумулятора

Любое проектирование автономного водоснабжения заканчивается тем, что устанавливается гидробак. Это обычно небольшая емкость, которая необходима для аккумуляции носителя. Попросту говоря, там под давлением находится вода, которая в случае чего может быть использована для бытовых нужд. Давайте поговорим о том, как правильно выбрать гидроаккумулятор для систем водоснабжения и на что обратить внимание при покупке.

Общие сведения

В большинстве случаев гидробак имеет пластиковый корпус, более дорогие модели - металлический. Внутреннее пространство разделено пополам с помощью мембраны, с одной стороны которой находится носитель, а с другой - воздух. Такая конструкция позволяет создавать давление внутри бака порядка 1,5-2,5 бар в зависимости от объема и производителя изделия. Необходимо понимать, что гидроаккумулятор для систем водоснабжения - это не накопительный резервуар на сотни или даже тысячи литров. В нашем случае идет речь об объеме 50-100 литров.

Так вот зачем необходим воздух в гидрокамере бака. Дело в том, что любой трубопровод, будь он автономный или центральный, может подвергаться гидравлическим ударам. Это весьма нежелательное явление, разрушающее магистрали. Чтобы от него избавиться в системе используется камера с воздухом. Он более податлив, нежели вода и позволяет гасить гидроудары. Помимо этого, как было отмечено выше, он нужен для поддержания постоянного давления в системе.

Немного о принципе действия устройства

Гидробак, несмотря на свою высокую эффективность, устроен крайне просто. Из колодца или скважины, а также любого другого источника, в него попадает вода. Следовательно, эластичная мембрана за счет давления носителя растягивается. Объем воздуха между стенкой бака и мембраной уменьшается, а следовательно - создается большое давление. Когда оно достигает своего максимума, срабатывает специальный датчик, отключающий насос.

Дальше получается следующая ситуация. Мы открываем воду у себя в кране, и она под напором выходит из гидробака. В последнем постепенно уменьшается давление на мембрану. Когда оно падает до своего минимума - включается насос. Примерно так и работает устройство. Крайне важно, чтобы давление в гидроаккумуляторе постоянно держалось на оптимальном уровне, это позволяет подавать воду потребителю под напором. Желательно ежегодно выполнять профилактические работы и при необходимости через специальный ниппель добавлять воздух с помощью автомобильного насоса в бак.

Гидроаккумулятор для систем водоснабжения: цена и кое-что еще

Ну а сейчас перейдем к самому интересному - стоимости оборудования. В большинстве случаев расценки изменяются в зависимости от производителя. Отечественные компании более доступны по ценовой политике, нежели европейские. Что касается качества, то у нас делают вполне нормальные гидробаки. Если соблюдать правила эксплуатации, то проблем возникать не должно.

К примеру, хорошие гидробаки делает компания «Джилекс». Гидроаккумулятор данной фирмы на 50 литров обойдется вам в 3 000 рублей. При этом его вес всего 8 килограммов. Агрегат на 24 литра будет стоить порядком меньше - 1 200 рублей. Что же касается европейских производителей, то расценки там выше примерно на 7-15%. Если объем бака небольшой, то разница несущественная. Но в любом случае, прежде чем переходить к цене, необходимо рассчитать, какой объем подойдет вам.

Определяемся с видом гидробака

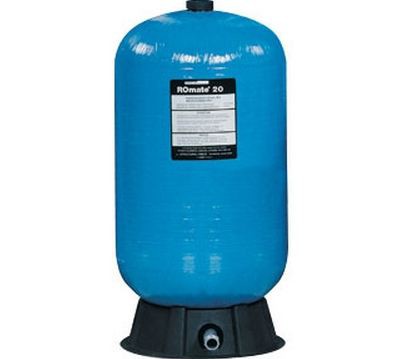

Гидроаккумулятор для систем водоснабжения может быть вертикальным и горизонтальным. Что касается способа установки, то для потребителя принципиальной разницы нет. Основное отличие между ними заключается в способе удаления скопившегося воздуха в мембране. Модели, объем которых превышает 100 литров, имеют фитинг, через который воздух периодически удаляется. Обратите внимание, есть ли фитинг. Если нет, то найдите такую модель, где он присутствует.

В гидроаккумуляторах вертикального типа весь воздух скапливается в его верхней части. Удалить в этом случае его не составит особого труда. Для этого имеется специальный клапан. Горизонтальные же гидробаки предусматривают монтаж дополнительного узла трубопровода. Речь идет о канализационном сливе с выводным ниппелем. Для удаления воздуха предусмотрен кран шарового типа. Что же лучше, спросите вы? Как было отмечено выше, особой разницы нет, но проще проводить удаление воздуха в устройствах вертикального типа.

О расчете объема

Гидроаккумуляторы для водоснабжения, устройство которых мы с вами рассмотрели, имеют различный объем. От того, насколько правильно он будет выбран, и зависит эффективность работы системы. Но так как устройство нередко используется в разных целях, посчитать подходящий объем иногда сложно.

Если вы используете гидробак для резервации воды, то его объем должен быть большим. К примеру, емкости должно хватать на несколько дней автономного потребления носителя на хозяйственные нужды. Совсем обратная ситуация в случае использования устройства для постоянного поддержания давления в системе при отключенном насосе. Тут будет вполне достаточно бака на 20-100 литров. Если же станция автоматического водоснабжения с гидроаккумулятором необходима для того, чтобы исключить слишком частое включение электронасоса, то будет вполне достаточно 50-литрового бака. Заметьте, не рекомендуется запускать насосы чаще, нежели раз в минуту. Если учесть, что душ может расходовать 5-8 литров за минуту, а туалет не более 2 литров, то такого бака более чем достаточно.

«Джилекс» (гидроаккумулятор) и его особенности

В первую очередь хотелось бы сказать о том, что имеет смысл обратить внимание на отечественные компании. Это обусловлено несколькими причинами. Как было отмечено выше, это более доступная продукция по цене. Но помимо этого, российские компании разрабатывают такие гидроаккумуляторы, которые больше подходят для наших систем водозабора. Как результат - более стабильная работа устройства в течение многих лет.

Что же касается непосредственно данного производителя, то о нем можно сказать лишь хорошее. Во-первых, отличное соотношение цена/качество. При прочих равных бак «Джилекс» по сравнению с любым «европейцем» обойдется немного дешевле, при этом он не будет уступать по эксплуатационным характеристикам, таким как создаваемое давление, напор, объем и т.п. В целом же это отличное решение и не потому, что дешево, а потому, что действительно качественно и удобно.

Частота использования и объем

Два данных параметра тесно взаимосвязаны между собой. Дело в том, что подключение гидроаккумулятора к системе водоснабжения выполняется в расчете на то, что агрегат будет работать в интенсивном режиме, то есть под постоянной нагрузкой. Тут речь идет примерно о 5-15 включениях в час. Но нередко эта цифра оказывается иной. Почему, спросите вы? Все просто - вы просчитались с выбором объема бака. Скажем, взяли объем 50 литров на большую семью, чего оказалось недостаточно. Вот и получается, что агрегат перегружен. Это не есть хорошо по целой массе причин. Во-первых, насос, будь он погружной или поверхностный, постоянно включается и отключается, что прямым образом влияет на его ресурс работы. Во-вторых, интенсивному износу подвергается и мембрана гидробака, что тоже плохо. Именно поэтому рекомендуется всегда брать небольшой запас. Приобретите бак не на 50, а на 75 литров. Этого будет более чем достаточно в большинстве случаев. Пускай вы и потратите на 500-700 рублей больше, но устройство будет функционировать более длительный период.

При покупке должен знать каждый

Схема водоснабжения с гидроаккумулятором в обязательном порядке должна предусматривать наличие в баке отверстия для стравливания воздуха. Это обусловлено тем, что в той или иной степени носитель содержит кислород, которому необходимо из гидробака куда-то деваться. Если у вас модель менее чем на 100 литров, то специального клапана может и не быть. В этом случае рекомендуется с периодичностью 1-2 раза в год проводить профилактические работы. Полностью опустошается бак и удаляется скопившийся воздух. В противном случае в системе будет повышенное давление, что приведет к уменьшению полезной емкости оборудования.

Заключение

Рекомендуется отдавать предпочтение гидробакам с металлическими корпусами. Пускай они и будут несколько дороже, но такое решение эффективно по той простой причине, что агрегату не страшны механические повреждения.

Системы автономного водоснабжения имеют множество преимуществ, обусловленных независимостью от центральной линии подачи воды. Но также у них есть и недостатки, одним из которых является риск гидроудара. При резком открытии крана в контуре повышается давление, которое может негативно сказаться на состоянии трубопровода и насосного оборудования. Застраховать коммуникации от подобных явлений позволяет гидробак для воды, выполняющий функцию буферного содержания жидкости.

Устройство гидробака

Гидробак - это резервуар, конструкция которого рассчитана на временное содержание воды. В качестве материала для корпуса обычно используется сварная сталь. Для защиты поверхности производители используют разные покрытия, наиболее распространенным среди которых является порошковая краска с оплавлением. Конструкция обычно дополняется приваренными стойками и контрфланцем. Для подключения применяется оцинкованный фланец, обеспеченный штуцером. Количество коммуникационных выходов может меняться в зависимости от модели резервуара. В обязательном порядке устройство гидробака для воды включает и мембрану. Она обычно выполняется из бутилкаучука и может заменяться в процессе эксплуатации. Это общее устройство, но его исполнение может быть разным - в частности, по конструкции модели делятся на вертикальные и горизонтальные.

Виды конструкций

В условиях небольшого пространства рекомендуется использовать вертикальные модели гидробака, которые занимают немного места, но также отличаются и небольшим объемом. К особенностям такого оборудования относят наличие книппеля на корпусе, который позволяет выпускать лишний воздух. В выборе вертикальных гидробаков изначально стоит рассчитывать и возможность подключения погружного насоса - как правило, оба агрегата подбираются вместе с учетом соответствия их рабочих параметров. Тема выбора насоса принципиальна для такого типа оборудования. Здесь важно вспомнить, для чего нужен гидробак для воды в принципе? Он выполняет защитную функцию по отношению к насосному оборудованию и сопряженным с ним трубопроводом. И если используется поверхностный насос, то выбор стоит делать в пользу горизонтального гидробака. Это решение связано с тем, что резервуары этого типа поддерживают возможность верхнего крепления. То есть насос размещается на гидробаке. Но важно учитывать, что такая конструкция займет больше места, но зато и объем демпферной емкости тоже будет выше. Для выпуска излишнего воздуха из бака в этом случае предусматривается отдельный контур трубопровода. Технически эту функцию реализует выходной ниппель и сливной канал с шаровым краном.

Принцип работы оборудования

Разобравшись с конструктивным устройством гидробака, можно перейти к изучению его принципа работы. Начать следует с того, что стандартная система автономного водоснабжения работает под давлением от 1 до 3 атм. Крайние уровни этого показателя как таковые не вредят перекачивающему воду оборудованию и трубопроводу, но резкий перепад может спровоцировать гидроудар. И даже если система его выдержит в отдельных случаях, то регулярные нагрузки давления негативно будут сказываться на ресурсе насоса. В чем же выражается принцип работы гидробака для воды с точки зрения защиты от резких перепадов давления? Наличие такого дополнения в контуре системы водоснабжения позволит в случае потенциального повышения давления переносить нагрузку на резервуар. Вода, содержащаяся в баке, будет использоваться в первую очередь при оптимальном поддержании давления. Когда запас исчерпается, будет подключен уже основной ресурс трубопровода, но также в условиях приемлемых показателей давления.

Характеристики агрегата

В выборе гидробака следует учитывать два основных показателя - рабочее давление и объем. Что касается давления, то специалисты рекомендуют использовать агрегаты, которые поддерживают значение на 0,1-0,5 бара меньше по сравнению с оптимальной нагрузкой насоса при включении. Если приемлемым давлением для конкретного насоса является показатель в 1,7 бара, то резервуар следует подбирать со значением в 1,4-1,6 бара. Объем резервуара также бывает разным. Стандартом для домашних систем автономного водоснабжения считается 80-100 л. Если планируется обслуживать более 5 точек потребления, то потребуется гидробак для питьевой воды на 300 литров, обеспечивающий функцию перекачивающих агрегатов мощностью более 2 кВт. К слову, для водоснабжения одного потребителя можно ограничиться и емкостью на 25 л, которая может сопрягаться с насосами, силовой потенциал которых составляет до 0,5 кВт.

Грузовые гидробаки

Начало развитию концепции данного оборудования положило изобретение грузовых баков. Они имеют простое устройство и работают по принципу расхода потенциальной энергии груза. В процессе работы резервуар обеспечивает давление на воду, что и позволяет создавать оптимальный баланс нагрузки в контуре. К достоинствам таких гидробаков для воды можно отнести высокую вместимость, нетребовательность в техническом обслуживании и доступный ценник. Но также у грузовых баков есть и существенные недостатки, которые отражаются в низких показателях поддерживаемого давления, крупных размерах и рисках протечки. Кроме того, подобное оборудование имеет ограничения по возможностям подключения к насосному оборудованию - это касается в первую очередь энергоемкости. Насос в системе водоснабжения должен быть маломощным, иначе гидробак не справится с функцией выравнивания перепадов давления.

Пружинные гидробаки

В данном случае процесс нормализации давления в системе водоснабжения обеспечивается механической энергией. Она формируется при сжатии пружинного механизма, что позволяет вырабатывать достаточное усилие для накопления воды и ее возвращения в контур при резких перепадах давления. В отличие от грузовых емкостей, такой бак отличается высокой энергоемкостью, поэтому его можно использовать в системах с мощными насосами. Однако, сантехническая фурнитура подобных устройств ограничивает их применение из-за риска повреждений под влиянием агрессивных сред. Это оптимальный гидробак для холодной воды, но высокие температуры негативно сказываются на поршневых уплотнителях. Также имеют место риски поломок и деформаций пружинной группы.

Пневмогидравлические гидробаки

Резервуары этого типа широко используются и на предприятиях, и в бытовой сфере. Энергия для контроля давления вырабатывается за счет сжатого газа. Данным принципом создания гидравлического усилия обуславливаются и особенности конструкции агрегата. Она имеет в своем составе плавающий поршень с гибкой мембраной и поплавковый механизм контроля рабочих параметров среды. Стимуляцию оптимального уровня жидкости в баке обеспечивает мембрана, которая растягивается или сжимается в зависимости от текущего уровня давления в линии водоснабжения. Материалы изготовления конструкции позволяют использовать этот гидробак и для горячей воды без риска преждевременных поломок. Производители рассчитывают элементную базу на эксплуатацию с повышенными показателями давления при большом количестве рабочих циклов.

Монтаж гидробака

Устанавливать агрегат желательно в отапливаемом помещении на устойчивой поверхности и вблизи перекачивающего оборудования. Фиксация может обеспечиваться комплектной фурнитурой в виде крепежных приспособлений или за счет каркасных профилей - например, если речь идет об установке на базе самого насоса. Перед тем, как подключить гидробак для воды к снабжающему контуру, следует промыть систему. Для этого в канал подается вода с небольшой нагрузкой давления на 5-10 мин. Этот сеанс необходимо повторить еще 2-3 раза, после чего система вводится в инфраструктуру водоснабжения. Первый запуск устройства можно осуществлять под давлением не более 2 атм. В процессе эксплуатации важно предотвращать риски засорения бака, его физического повреждения и перенапряжения в результате несоответствия рабочих параметров характеристикам насоса.

Системы управления

Большинство современных гидробаков управляются автоматическими средствами контроля рабочих параметров. Простейшие устройства предусматривают регуляцию оборудования за счет 2-3 команд, подаваемых на запорную арматуру через реле. Сложные высокотехнологичные системы контроля позволяют учитывать несколько параметров, принимая решения об оптимальной и более точной регуляции объемов выпуска жидкости в моменты перепадов давления. К таким системам в частности относится автоматика гидробака «Джилекс». Регулировка давления воды в данном оборудовании осуществляется контрольным реле, принимающим показатели от двух манометров. Один из них располагается в верхней части резервуара и позволяет учитывать давление для оптимального выпуска излишек воздуха. А второй находится на участке между насосом и узлом подачи воды к резервуару. Это наиболее ответственная зона регуляции, с которой напрямую взаимодействует и реле давления, и основной блок управления.

В заключение

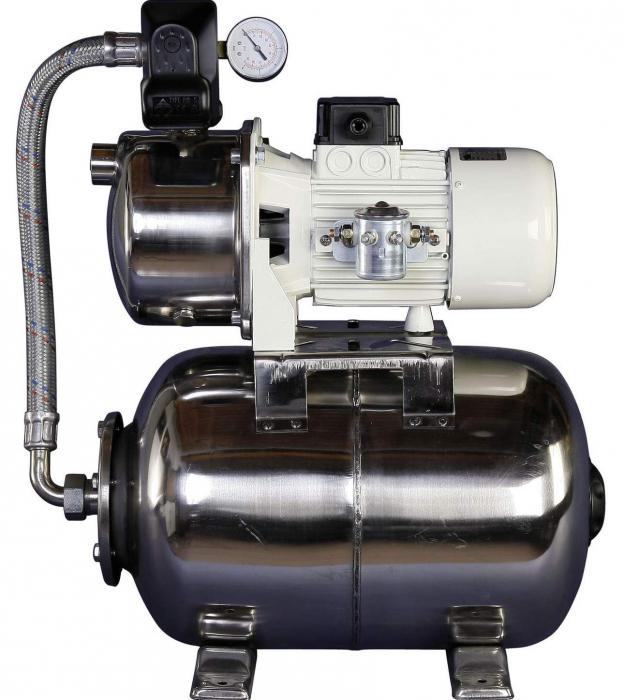

Типовая конфигурация устройства водоснабжения с погружным или поверхностным насосом вовсе не требует обязательного использования гидробака. Изначально такие системы проектируются с возможностью применения насосов без дополнительного оборудования. Но если дело касается инфраструктуры с высокой производительностью, то гидробак для воды обеспечит необходимую защиту в случае непредвиденной перегрузки. И даже если не учитывать риски серьезных повреждений коммуникаций, то вспомогательное средство регуляции давления будет способствовать снижению износа агрегатов. К тому же, гидробак может выступать и резервным средством обеспечения водой. Но это касается емкостей с большой вместимостью, которые нечасто задействуются в бытовых системах водоснабжения.

Гидроаккумулятор обеспечивает постоянный и ровный поток воды в автономных сетях водоснабжения. Этот прибор, нередко называемый гидробаком, сглаживает скачки давления при разборе ресурса потребителями и при запуске (выключении) насоса.

Как устроен гидравлический аккумулятор – простая и надежная конструкция

Стабильно функционирующая водопроводная система частного жилища является заслугой его владельца. Люди, которые сталкивались с монтажом и эксплуатацией автономных сетей водоснабжения, представляют себе, насколько трудно избежать сбоев при подаче воды в таких комплексах. Иногда достаточно всего одного скачка давления, чтобы дорогостоящая техника, подключенная к водопроводу (например, водонагреватель, машина для мытья посуды), вышла из строя. Решение подобной проблемы одно – установка гидроаккумулятора. Он поддерживает заданное давление в системе, создает определенный запас воды и исключает риск поломки бытового электрооборудования. Необходимость монтажа такого аппарата очевидна.

Устройство гидроаккумулятора достаточно простое. Он изготавливается в виде резервуара из металла, внутри которого устанавливается каучуковая (резиновая) мембрана. Последняя визуально похожа на грушу. Мембрана закреплена на корпусе гидробака посредством специального фланца с патрубком. В груше под давлением накапливается вода. Пространство между корпусом аккумулятора и мембраной заполняется сжатым воздухом (если речь идет о бытовых устройствах) либо инертным газовым составом (промышленные гидробаки). Давление в системе при этом поддерживается на уровне 1,5–3 бар. Воздух в гидравлический аккумулятор в домашних условиях можно закачать, используя обычный автомобильный или даже велосипедный насос.

Рассматриваемые приспособления принято делить на три типа:

1. 1. Для систем холодного водоснабжения. Устройство подает воду и накапливает ее, предохраняет насосное оборудование от раннего износа, обусловленного частыми включениями и выключениями системы, предохраняет электротехнику в доме от гидроударов.
2. 2. Для горячей воды. Такой гидроаккумулятор для систем водоснабжения может без проблем работать в высокотемпературных средах.
3. 3. Расширительные баки. Они предназначены для закрытых систем водяного отопления.

Устройство и принцип работы всех этих аппаратов идентичны. О том, как функционирует такое оборудование, мы расскажем далее.

Принцип функционирования гидробака – как все происходит?

При включении насосного оборудования вода начинает поступать в мембрану. Объем груши увеличивается. Это приводит к тому, что воздух в корпусе гидроаккумулятора (вне мембраны) сжимается и формирует некоторое давление. При достижении заданной величины последнего электронасос по команде управляющего реле отключается. Сжатый воздух давит на воду в груше и толкает ее по водопроводу. Потребитель открывает кран. Вода начинает идти по нему, поступая из гидравлического бака под заданным давлением.

Через некоторое время воды в мембране становится меньше. Из-за этого снижается и величина давления. Когда она становится минимальной, снова срабатывает реле, происходит автоматический запуск насоса. Далее все идет по уже описанной выше схеме. Насосное оборудование запускается тем чаще, чем меньший по объему гидробак используется. Оптимальная вместимость гидравлического аккумулятора для бытового использования равняется 100 л. В данном случае реле срабатывает за 60 минут не более 5–15 раз. При таких показателях износ гидрооборудования будет минимальным. Важно понимать, что более частые запуски насоса ведут к преждевременному износу мембраны и других элементов аккумулятора.

Вода, поступающая в бытовые гидробаки, чаще всего поднимается из колодцев или специально обустроенных скважин. Такая жидкость характеризуется повышенной насыщенностью кислородом. Он может скапливаться в груше, выделяясь при функционировании домашнего водопровода. Кислород необходимо периодически удалять из системы. Для этих целей во многих моделях гидроаккумуляторов на корпусе (в верхней его части) монтируется особый клапан. В случае потребности он самостоятельно стравливает лишний кислород.

Активная эксплуатация гидробака нередко становится причиной снижения величины давления воздуха. От такого естественного износа не застраховано ни одно оборудование. Специалисты рекомендуют раз в 10–12 месяцев полностью опустошать аккумулятор и проверять показатель давления. Эта простая процедура станет гарантией комфортного использования водопровода в частном жилище.

Вертикальный и горизонтальный гидроаккумуляторы – есть ли разница?

Описываемые в статье баки монтируются по двум схемам: вертикально и горизонтально. Конкретный вид гидроаккумулятора следует подбирать, исходя из того, насколько компактно он впишется на участок, который будет отведен для его установки. Кроме того, в вертикальных и горизонтальных приспособлениях воздух из мембраны удаляется по-разному. Это важно. В вертикальных устройствах стравливание скопившегося кислорода осуществляется посредством предохранительного клапана (мы уже упоминали его). А вот в горизонтальных необходимо дополнительно устанавливать специальный трубопровод для удаления воздуха. Конструктивно добавочная магистраль состоит из шарового крана, слива и ниппеля (его называют выводным).

Обратите внимание на следующие нюансы:

• Вертикальные гидроаккумуляторы объемом менее 100 л никогда не снабжаются предохранительным клапаном. Стравливание воздуха в подобных приспособлениях выполняется посредством полного их опорожнения.
• Горизонтальные гидробаки разумнее подключать к наружным насосам, вертикальные – к погружным, установленным внутри специально отведенного для них помещения.

Возможность стравливания воздуха должна присутствовать в любом гидробаке. Если не освобождать оборудование от скопившегося в нем кислорода, в водопроводе очень быстро появятся воздушные пробки. Они не позволят вам эффективно эксплуатировать систему домашнего водоснабжения.

Грамотный выбор оборудования – что учесть?

Нормальная работа водопровода в первую очередь зависит от правильного подбора гидравлического бака. Мы говорили, что его объем должен находиться в районе 100 л. Это – оптимальный вариант. Для более точного расчета требуемого объема придется подробнее разобраться с тем, зачем нужен гидроаккумулятор, а точнее – с какой именно целью он устанавливается. Если монтаж гидравлического приспособления производится исключительно с целью поддержания определенного напора воды, вполне достаточно бака на 24 литра. Но при условии, что к водопроводу подключено не более трех точек водозабора (например, ванная, мойка на кухне, стиральная машина). При увеличении их количества придется добавлять еще один гидробак.

Заметим, что вы можете просто купить дополнительный аккумулятор и установить его в систему. Старое приспособление демонтировать не нужно. Объем двух устройств будет суммироваться.

Для снятия чрезмерных нагрузок на насосное оборудование 24-литровым баком не обойтись. В этом случае нужно сразу приобретать более вместительный гидроаккумулятор. Если устройство устанавливается с целью компенсации нехватки воды в пиковый период ее потребления, рекомендуется покупать емкость на 50 л. А вот в ситуациях, когда гидравлический бак применяется в качестве резервного водоисточника, придется раскошелиться на приспособление вместимостью более 100 л. Заметим, что принцип работы гидроаккумулятора любого объема остается неизменным.

Также следует определиться с величиной давления в баке, когда в нем нет воды. Интересующий нас показатель указывается на корпусе гидравлического аккумулятора. Для подъема воды по трубопроводу высотой 10 м необходимо обеспечить давление в 1 бар, 5 м – 0,5 бар. Если гидробак планируется разместить в подвальном помещении, следует добавить еще 1 бар. Этот излишек нужен для того, чтобы вода без затруднений перекачивалась на уровень первого этажа жилого дома. Давление гидроаккумулятора обязано быть немного меньше (на 0,5 бара), чем давление используемой вами (насоса).

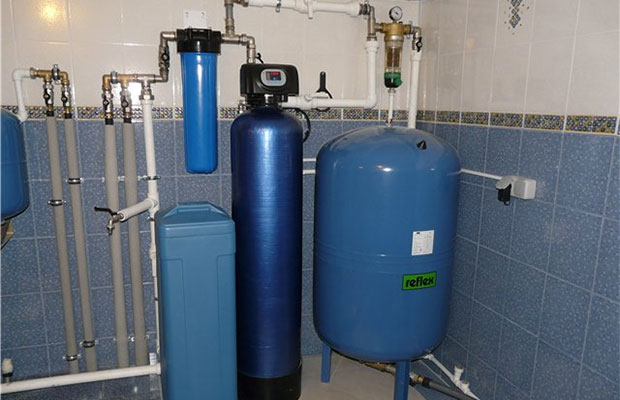

Подключение гидравлического бака – минимум сложностей

Самостоятельная установка гидроаккумулятора в систему снабжения водой не вызывает каких-либо серьезных проблем. Если устройство подключается к сетям с насосным оборудованием поверхностного типа, порядок действий будет следующим:

• Измерьте давление внутри гидроаккумулятора. Его величина должна быть на 0,2–1 бар меньше по сравнению с давлением реле запуска насоса.
• Подготовьте штуцер для соединения в одну цепь реле, гидробака, манометра и насоса. Нюанс. Берите штуцер с пятью выходами. "Лишний" вход потребуется для подключения водопроводной трубы.
• Купите реле для корректирования давления, а также фторопластовый материал-уплотнитель (ФУМ-ленту) или паклю с .
• Подсоединяете штуцер к баку посредством фланца (на нем обязательно должен быть пропускной клапан) или жесткого шланга.
• Прикручиваете по очереди все части системы. Последнее соединение осуществляется к трубе, которая ведет к насосному устройству.

Установленный бак следует проверить на наличие протечек. Если таковые имеются, нужно дополнительно уплотнить места соединения отдельных элементов приспособления ФУМ-лентой либо подходящим герметиком.

При использовании гидравлического бака в системах с погружным насосом нужно учесть, что последний устанавливается непосредственно в месте, откуда вода поступает в жилую постройку (в скважине, колодце). Такая схема потенциально небезопасна. Есть высокая вероятность "отката" воды обратно в источник. Как избежать этого? Достаточно просто – путем монтажа специального обратного клапана. Его ставят непосредственно на насос перед водопроводной трубой. Порядок подключения гидробака будет аналогичным схеме, описанной выше. Но с одним изменением. Сначала вам нужно установить обратный клапан. И только после этого подключать к водопроводной сети все элементы гидравлического аккумулятора.

Выбирайте и устанавливайте гидробак в своем доме, чтобы никогда не знать проблем с системой автономного водоснабжения!

Гидроаккумулятор (греч. hydor - ‘вода,’, лат accumulator - ‘собиратель’), гидробак для водоснабжения - вспомогательный агрегат в системе водопровода, защищающий систему от гидроударов.

Функции гидроаккумулятора:

• уравновешивает нагрузки и силу насоса, смягчая скачки давления на этапах включения — отключения оборудования;
• гасит гидравлические удары. Поэтому устройство гидроаккумулятора для систем водоснабжения предусматривает резьбу не меньше одного дюйма;
• сокращает число включений насоса;
• компенсирует утечки;
• создаёт запас воды в аварийных или нештатных ситуациях.

Как устроен гидробак

Устройство гидроаккумулятора для систем водоснабжения несложное - два основных элемента и вспомогательные.

Основные:

• корпус с клапаном, регулирующим давление;
• мембрана. Расположена внутри корпуса, соединена с ним герметично кольцом-фланцем с резьбой для соединения с водопроводной системой;

Вспомогательные:

• фильтр;
• вводы-выводы для воздуха и воды.

Гидроаккумуляторы для водоснабжения как устройство, обеспечивающее ровный и стабильный поток воды, выпускают с мембранами двух видов: грушевидными (только вход воды) и «рукавом», он же «чулок», (вход и выход). Мембраны «чулком» ставятся на агрегаты ёмкостью от 100 л., «груши» - на меньшие ёмкости.

Какие бывают гидробаки

Виды мембранных баков и их особенности классифицируют по назначению и способам монтажа.

По назначению - промышленные, бытовые, под горячую или холодную воду.

Гидробаки под разную температуру воды различают цветом. Для системы горячего водоснабжения (отопление) выпускают красные с мембраной, выдерживающей высокие температуры. Виды мембранных баков синих и их особенности определяются тем, что они сделаны для снабжения холодной водой; в них резина без вредных для здоровья примесей, мембрану можно менять самостоятельно.

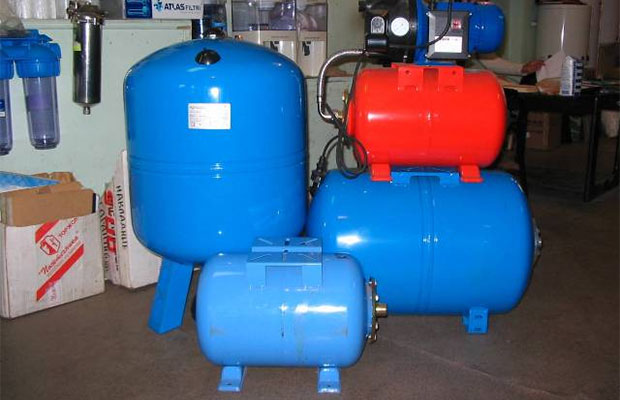

По способу установки производят вертикальные и горизонтальные гидроаккумуляторы для водоснабжения.

Устройство их различается методом снижения критического давления. У вертикальных сверху вмонтирован ниппель-воздухоотвод для сброса «лишнего» давления. В горизонтальных гидробаках воздух удаляется через присоединённый к трубопроводу блок с шаровым краном, выводным воздушным ниппелем в канализационный слив.

Зачем гидроаккумулятор системе водоснабжения и как он работает

Принцип работы гидроаккумулятора в системе подачи воды основан на применении реле давления, подстроенного под установленные пороги максимума и минимума давления. Оно включает насос при падении давления ниже заданного предела (1,5 атм.), и отключает, когда давление повышается до 3 атм.

Вода не может сжиматься. Поэтому, когда насос подключается или отключается, происходят скачки давления, увеличивающие износ деталей, сокращая период его службы.

Принцип работы гидроаккумулятора предусматривает выравнивание давления. Включаясь, насос подаёт воду в кран и одновременно медленно заполняет гидроаккумулятор. Вода в ёмкости бака накапливается и, уплотняя воздух между мембраной и корпусом, медленно увеличивает давление, которое заполняет кран.

При достижении 3 атм. насос отключается, вода расходуется из гидробака, давление падает до установленного предела, происходит включение насоса, он снова выдаёт воду в кран и наполняет гидроаккумулятор. Устройство гидроаккумулятора для систем водоснабжения в быту предусматривает 1-1,2 атмосферы разницы между верхним и нижним порогами.

Временной промежуток между включением и выключением (предельное количество включений насоса в час) для бытовых насосов составляет 20 вкл./час. Гидробак увеличивает время между включением-выключением, сокращает количество подключений насоса.

Гидроаккумуляторы бывают разной ёмкости: 24 л (бытовые), 100, 300, 500 - промышленные. Чем больше ёмкость, тем реже включается и выключается насос.

Предварительное давление в ёмкости устанавливается на одну-две десятые ниже, чем давление на этапе включения насоса. Это - норма.

Каков принцип работы гидроаккумулятора, если давление в нём меньше минимума и больше максимума?

Если давление увеличено, гидробак вбирает в себя меньше воды, то есть уменьшается временной промежуток между включением-отключением. Если оно уменьшено, воды поступает больше, давление растёт выше допустимого предела. Это приводит к разрыву мембраны и, как следствие, - выключению гидроаккумулятора из системы.

Что ломается в гидроаккумуляторе и как поступать?

Пневмогидробаки - устройства с большим запасом прочности для заданных давлений. Между тем причины поломок гидроаккумулятора и способы их устранения различны.

Поломки, не связанные с нарушением мембраны:

1. Насос часто отключается. Причины:

• в ёмкости воздух недостаточно сжат. Нужно его подкачать;
• незначительная разница между давлением подключения — отключения. Необходимо сменить давление на реле давления;
• воздушное давление падает ниже контрольных цифр. Неисправен воздухоотвод, его требуется продуть, восстановив давление в корпусе.

1. Признаки поломки корпуса гидробака:

• из клапана на корпусе стало подкапывать;
• вода из-под крана идёт слабой струёй, хоть давление высокое, кран «плюётся» и «фырчит» водой;
• стрелка на манометре подскакивает вверх и падает к нулю.

Точную диагностику причин поломок корпуса гидроаккумулятора и способы их устранения надёжнее доверить профессионалам.

1. Нет напора воды из-за низкого давления:

• слабая концентрация воздуха в гидроакумуляторе. Требуется подкачка;
• насос не накачивает базового давления - либо неисправен (отремонтировать), либо его параметры не соответствуют нагрузке (заменить на более мощный).

1. Неисправный ниппель, воздух уходит, давление в гидроаккумуляторе падает. Необходимо подтянуть гайку или заменить ниппель.
2. Повреждена мембрана:

• течёт вода из воздушного клапана;
• резкий перепад давления из-за быстрого слива воды из гидробака;
• стрелка манометре падает при нажатии на ниппель.

Как заменять мембрану в гидроаккумуляторе?

Мембрану для гидробака делают из высокопрочной EPDM-резины, её срок службы около 10 лет. При нормальной работе с ней ничего не случается. Она лопается или рвётся о стенку корпуса, если не контролировалось давление воздуха в баке, если воздух вышёл.

Замена мембраны в гидроаккумуляторе выполняется несложно.

1. Отключить насос, в системе скинуть давление.
2. Отвинтить болты, удалить фланец, достать рваную мембрану.
3. Поставить новую, не применяя герметик или прокладки. Применение клея в местах крепежей создаёт уменьшение трения между металлом и резиной. Следствием становится смещение края мембраны, уменьшение плотности соединения. Неплотный крепёж очень скоро приведёт к подтеканию воды.
4. Поставить фланец, закрутить болты.
5. Закачать воздух в гидроаккумулятор до 1,4-1,5 атм.
6. Заполнить водой насос, включить в розетку.
7. Закачать давление в системе.

Приём установки новой мембраны в разборных гидроаккумуляторах для водоснабжения одинаков: устройство аппарата не зависит от его размеров.

Гидробаки бывают с неснимающейся мембраной - производитель даёт гарантию, что она не порвётся ни при каких скачках давления. Если что-то произойдет - менять надо весь агрегат.

Принцип работы гидроаккумулятора увеличивает срок службы насоса системы водоснабжения.
