Бурение скважины на воду – сложный и тяжелый, но интересный и увлекательный труд. И, на сегодняшний день, самый доступный способ наладить независимое водоснабжение: при нынешней стоимости питьевой воды затраты на самостоятельную проходку, оборудование и обустройство скважины окупаются менее чем за год. Если, разумеется, не возить к речке бочку на тачке, рискуя крепко слечь с чем-то таким, от чего у врачей глаза над масками округлятся.

Земля и вода в ней – сложная природная система. Поэтому пошаговых инструкций и поэтапных руководств по буровому делу нет смысла давать: все равно в глубине что-то да окажется нет так. Однако горняки давно уже научились преодолевать почти любые неожиданности подземного мира. И в данной статье на основе этого опыта даются сведения, необходимые начинающему буровику для того, чтобы если не первая, то вторая скважина своими руками дала воду в нужном количестве хорошего качества.

Куда бурить?

Общая схема формирования водоносных пластов в природе показана на рис. Верховодка питается преимущественно осадками, залегает в пределах примерно 0-10 м. Верховые воды могут быть пригодны для питья без глубокой обработки (кипячение, фильтрация через шунгит) лишь в отдельных случаях и при условии регулярной проверки проб в органах санитарного надзора. Тогда, и для технических целей, верховодку берут колодцем; дебет скважины в таких условиях будет мал и очень нестабилен.

Самостоятельно скважина для воды бурится в межпластовые воды; выделено красным на рис. Артезианскую скважину, дающую воду наилучшего качества очень долгое время, забурить самостоятельно невозможно, даже если есть в распоряжении подробная геологическая карта местности: глубина залегания, как правило, более 50 м и лишь в исключительных случаях пласт поднимается до 30 м. Кроме того, самостоятельная разработка и добыча артезианских вод категорически, до уголовной ответственности, запрещена – это ценный природный ресурс.

Чаще всего пробурить скважину своими силами удается в безнапорный пласт – пропитанный водой песок на глиняной подстилке. Такие скважины и называют скважинами на песок, хотя безнапорный водоносный слой может быть гравелистым, галечниковым и др. Безнапорные воды залегают примерно в 5-20 м от поверхности. Вода из них чаще всего питьевая, но только по результатам проверки и после раскачки скважины, см. далее. Дебет невелик, 2 куб. м/сутки считается великолепным, и несколько колеблется в пределах года. Обязательна отфильтровка песка, что усложняет конструкцию и эксплуатацию скважины, см. далее. Отсутствие напора ужесточает требования к насосу и всему водопроводу.

Напорные пласты лежат уже глубже, в диапазоне около 7-50 м. Водоносный пласт в таком случае представляет собой плотные водоупорные трещиноватые породы – суглинок, известняк – или рыхлые, гравийно-галечниковые отложения. Вода наилучшего качества получается из известняков, и скважины такие служат дольше. Поэтому скважины водоснабжения из напорных слоев называют скважинами на известняк. Собственный напор в пласте может поднимать воду почти до поверхности, что намного упрощает обустройство скважины и всю систему водоснабжения. Дебет большой, до 5 куб. м/сут, и стабильный. Песочный фильтр чаще всего не нужен. Как правило, первая же проба воды анализ проходит «на ура».

Примечание: а как узнать, какой пласт в данном месте есть и доступен? Методы поиска воды для бурения скважины в общем те же, что и при . В Средней Полосе РФ безнапорную воду почти всегда можно найти в пределах первых 20 метров глубины.

Важные обстоятельства

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Примечание: скважину-иглу на воду называют (подробнее по ссылке). Пробить его можно буквально из подвала дома, как в ролике ниже:

Видео: абиссинский колодец в доме

Колодец или скважина?

Виды скважин

Буровая скважина представляет собой длинную узкую полость в горной породе – ствол. При бурении в ствол опускают буровой инструмент (буровой снаряд или просто бур) на жесткой сборной штанге из труб (буровая колонна или буровая штанга) или тросе. В стволе помещается труба или несколько концентрических труб – обсадка (case pipe, case string) – предохраняющая стенки ствола от обрушения и держащая давление породы. Обсадка может сидеть в стволе плотно или с некоторым промежутком – затрубным пространством; его заполняют засыпкой либо глиной (глиняный замок) или заливают бетоном. Нижний конец ствола может быть открытым, заглушенным или оканчиваться ступенчатым сужением – забоем. Внизу или в забое добычной скважины для жидких ископаемых делают заборное устройство. Верхняя часть обсадки называется оголовком скважины. Вокруг оголовка или в нем помещают комплекс устройств, составляющих обустройство скважины. Из множества конструкций скважин самостоятельно проходят более всего виды, представленные на рис; более подробная схема скважины с обсадкой показана там же, поз. 5.

1 – скважина-игла. Буровая штанга, обсадка и буровой снаряд составляют одно целое; бур так и остается в земле. Проходят скважину-иглу ударным способом, см. далее. Копёр, набор буровых инструментов и пр. оборудование для бурения скважин с отдельной обсадкой для скважины-иглы не требуется, см. рис. справа. Скорость проходки доходит до 2-3 м/час, а предельная глубина, достигнутая таким способом, составляет около 45 м. Скважины-иглы применяют для устройства абиссинских колодцев, особенно на даче. Дебет скважины-иглы невелик, но в летнее время достаточно стабилен. Срок ее службы не зависит от интенсивности и регулярности водозабора, однако непредсказуем: есть абиссинские колодцы, дающие воду вот уже более 100 лет, но может иссякнуть за полгода. Ремонту скважина-игла не подлежит, пройти ее можно только в не очень плотных и однородных грунтах. Максимальный диаметр буровой штанги при бурении без копра – до 120 мм, что достаточно для погружного насоса калибром 86 мм.

Примечание: при бурении разведочной скважины-иглы лучше обойтись простым фильтром, слева на рис.

2 – несовершенная скважина. Она как бы висит в пласте. Не требует тонкого знания геологии и навыков буровых работ, но дебет меньше и качество воды хуже максимально возможного для данного пласта. Качество воды можно получить максимальное, если скважина внизу заглушена. Кроме того, возможно т. наз. затягивание бурового инструмента и обсадной трубы вглубь. «Самомобойные» скважины чаще всего несовершенные; большая часть дальнейшего материала касается их. Несовершенными бурят и скважины в мощных водоносных пластах, т.к. при заглублении в пласт уже на 1,5-2 м дебет стабилизируется и глубже почти не растет.

3 – совершенная скважина. Обсадка опирается на кровлю подстилающего водоупорного пласта. Дебет и качество воды максимальны, но для проходки совершенной скважины необходимы точные знания местной геологии и опыт буровика, иначе, во-первых, обсадку может затянуть в подстилающий пласт, если он пластичен. Во-вторых, можно при бурении проткнуть подстилку, и вода уйдет вниз; это особенно актуально в засушливых местах с тонкими пластами. В-третьих, всего 1 неправильно забуренная совершенная скважина способна причинить серьезный ущерб местной экологии.

4 – скважина с забоем. Может быть как совершенной, так и несовершенной. Забой облегчает обслуживание скважины и делает ее до некоторой степени ремонтопригодной, но бурить скважину с забоем должны опытные буровики по данным местной геологии.

Примечание: в некоторых источниках забой скважины называют зумпфом. Это неверно и по-немецки, забой скважины и зумпф колодца совершенно разные вещи.

Способы бурения

Самостоятельно бурить скважины можно следующими способами:

1. Вращательным, или роторным – буровой снаряд вращается, вгрызаясь с породу;
2. Ударным – по буровой штанге бьют, заглубляя буровой снаряд в породу, так бурят скважины-иглы;
3. Ударно-вращательным – штангу с буровым снарядом несколько раз приподнимают и с силой опускают, разрыхляя породу, а затем вращают, забирая ее в полость снаряда, см. далее;
4. Канатно-ударным – специальный буровой снаряд поднимают-опускают на канате, забирая им породу.

Все эти способы относятся к сухому бурению. При гидробурении рабочий процесс происходит в слое воды или специального бурового раствора, увеличивающего податливость породы. Гидробурение неэкологично, требует дорогого специального оборудования и большого расхода воды. В любительских условиях его применяют в исключительных случаях, в крайне упрощенном и ограниченном виде, см. далее.

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

• Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
• Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Буровой инструмент

Теперь посмотрим, каким буром какой грунт и каким способом нужно бурить, см. рис. справа:

Режушие кромки всех буров выполняются из закаленной стали. Чертежи самодельных бура-стакана, аналога ложкового бура (режущие лопасти устанавливаются пропеллером под углом 3-10 градусов) и схема желонки показаны на след. рис. справа. Внешние диаметры всех этих буров можно менять смотря по калибру скважины.

Как бурят?

Мобильные буровые установки, позволяющие забуриться прямо «с земли», вроде той, что на рис. слева,

в аренду, увы, не сдаются: управление ими требует профессиональной подготовки а самый факт владения, пусть и временного – лицензии на буровые работы. Поэтому начинать нам придется по старинке, по-горщицки – с самодельного копра, если только не бьется бабой скважина-игла.

Копёр

Простейший копёр – тренога из бревен или стальных труб в виде равностронней трехгранной пирамиды – тетраэдра, поз. 1 на рис. ниже. Такая конструкция очень прочна и жестка при минимальном расходе материала. Высота тетраэдра равна 0,8165 длины его ребра, т.е. из обычных 6-м бревен с учетом заглубления ног копра в грунт получится тренога высотой около 4,5 м, что позволит применять колена обсадной трубы до 3 м длиной. Вообще-то высоту копра берут на 1,2-1,5 м выше максимальной длины того, что будет опускаться в ствол.

Ноги копра можно от разъезжания скрепить рамой из тех же бревен/труб, но ради экономии материала можно и вкопать в грунт на 0,7-0,8 м, подложив горизонтально под пятку каждой отрезок бревна длиной около 1 м – лежень. Собирают шатер копра на земле, поз. 3, ноги одновременно (втроем-вшестером) вводят в котлованы с лежнями и засыпаютгрунт обратно, плотно его утрамбовывая.

Примечание: укрепление ног копра прямо на грунте вбитыми снаружи ломами или стальными прутьями крайне опасно!

Копер оборудуется подъемным и буровым воротами (поз. 1 и 2), блоком с крюком (поз. 1, 2, 4) и рычагом-качалкой для подъема бура, канатно-ударного бурения, осаживания обсадных труб и работы желонкой, поз. 2. Крюк блока и буры, имеющие рым (кольцо для крепления каната) привязываются якорным узлом (его еще называют рыбацкий штык, поз. 1 на рис. справа), а длинномерные грузы – грузовым узлом, поз. 2 там же.

Шурф

Установив копёр, крюк с компактной тяжестью (кувалда напр.) опускают до земли, именно здесь и начнется ствол. Вокруг этой точки копают (забивают) шурф размерами примерно 1,5х1,5х1,5 м. В шурфе так же отмечают точку старта и бурят первые 3-4 м шнеком, постоянно выверяя его вертикальность. Это крайне ответственная операция, от первых метров зависит судьба всей скважины! Далее, если бурение будет на глубину более 7 м, весьма желательно установить кондуктор – трубу диаметра большего, чем диаметр затрубного пространства ствола скважины. Кондуктор тщательно выверяют на вертикаль и бетонируют.

Примечание: Внимание! Выбирая размеры скважины, буров и труб, привязывайте их к калибру погружного насоса! Зазор между его корпусом и ближайшей стенкой должен быть не менее 7 мм или по ТУ на агрегат. Самый распространенный калибр бытовых погружных насосов – 86 мм.

Проходка

Способы бурения разными снарядами на разных грунтах описаны выше. Проблемы могут возникнуть, кроме валунов, с плотной сухой глиной, это очень вредная порода. Справиться с ней можно по-разному, напр., как показано здесь:

Видео: бурение скважины на воду в плотной глине

В общем, для проходки плотной глины используют вращательно-ударное или канатно-ударное гидробурение, см. рис.справа. Качать воду, которой пока еще нет, не обязательно. Можно просто вылить в обсадку несколько ведер, подождать с полчаса или меньше, и пробовать, что лучше возьмет – стакан или ложка. Шнеком можно не пробовать, его глина возьмет.

Обсадка и колонна

Буровую колонну собирают из стальных труб диаметром около 80 мм и со стенками толщиной от 4 мм. Будете вы брать готовые буровые колена или делать их самостоятельно, обратите внимание на способ соединения. Для ручного бурения пригодны только соединения штыковыми муфтами! Резьбовые и замковые любого вида не годятся: штангу неизбежно придется когда-то да поворачивать в обратную сторону и штанга развинтится, а замок разойдется при любом виде ударного бурения.

В процессе бурения, как уже сказано, монтируются и обсадные трубы. В наше время уже и в профессиональном бурении на небольшие глубины практически безальтернативным вариантом стали пластиковые, но нужно брать специальные обсадные:

• Легки, можно ворочать в одиночку.
• Выдерживают принудительное осаживание и давление грунта с усилием до 5 тс.
• Практически не тормозят внутренний фильтр, см. далее, при его установке.
• Не коррозируют и не портят воду весь свой срок службы, до 50 лет.

Единственно, чего боится пластиковая обсадка, так это повреждения изнутри буровой штангой. Поэтому желательно использовать центраторы буровых труб, см. рис. справа, по 1-му на каждые 3-5 м штанги. Самые дешевые – стальные пружинные, они вполне подойдут. Что до сложных с турбулизаторами и пр., то они для профессионального гидробурения.

Обсыпка

По мере заглубления обсадки в ствол в затрубное пространство необходимо подсыпать мелкий гравий. Гравийная обсыпка скважины на воду намного ускорит ее раскачку и продлит срок службы. А скважина на песок без подсыпки может оказаться вообще неработоспособной.

Есть вода!

О достижении водоносного слоя скважиной-иглой судят по увеличению скорости проходки, а проверяют наличие воды манеркой – отрезком заваренной с одного конца стальной трубы, опускаемой в скважину на шнуре. С остальными скважинами проще: как бур в очередной раз вынес влажный грунт, значит – есть вода. Остается определиться, нужно ли заглубляться еще. Для этого центробежным погружным насосом (вибрационный в такой жиже сразу забьется) выкачивают несколько ведер. Если в 5-м ведре вода заметно не посветлела, нужно заглубиться еще на 0,5 м (1 цикл бурения) и опять проверить. Если заглубились уже на 2 м, а проба все та же – все, большего дебета не будет, и придется смириться с долгой раскачкой. Также, если скорость проходки вдруг упала (а засечь ее неопытному бурильщику при любом способе бурения, кроме вращательного, очень трудно), то бурение немедленно прекращают – мы на дне пласта, скважина будет совершенной.

Примечание: по прекращении бурения или при его перерыве штангу с буром непременно извлекают, иначе затянет в землю.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Примечание: по мере раскачки гравийная засыпка будет оседать; ее надо восполнять, подсыпая.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

• Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
• Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
• Расположение отверстий – поперечными рядами в шахматном порядке.
• Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Обустройство и автоматика

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

• Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
• Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
• В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
• Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
• Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
• Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

Скважина своими руками позволяет владельцу частного дома, дачи или загородного коттеджа всегда иметь воду для хозяйственных и бытовых потребностей. , ее облагораживание и уход – все это хозяин может взять в свои руки. Простая инструкция в подробностях расскажет, как это сделать. Достаточно лишь пошагово выполнить все пункты руководства – и вы сэкономите существенную сумму денег на услугах сторонних специалистов.

Обустройство скважины своими руками избавляет от необходимости учитывать каждый кубометр расходуемой воды и платить по счетам. Именно поэтому расчетливые владельцы отдают свой выбор в пользу такой системы водоснабжения.

Подготовка к бурению скважины своими руками

Прежде чем приступать к процессу устройства скважины, нужно уточнить, насколько глубоко залегает вода. Самый простой вариант – пообщаться с владельцами соседних участков, которые уже оборудованы индивидуальными скважинами. При отсутствии такой возможности придется вызвать бригаду для бурения «тестовой» скважины или же разведать все самостоятельно.

Устройство скважины требует наличия ряда инструментов и оборудования. Простыми киркой и лопатой обойтись не удастся. Для того чтобы пробить землю на большую глубину, нужна специальная техника. К примеру, артезианские источники создаются с использованием мощных буровых установок. Более скромный источник можно сделать при помощи обыкновенной треноги и лебедки.

Благодаря лебедке будет осуществляться поднятие и опускание бурового инструмента. Непосредственно буровой инструмент включает в себя следующие компоненты:

1. Бур. В большинстве случаев применяется простой змеевик.
2. Колонку для бурения.
3. Бурильные штанги.
4. Колонковую трубу.

Дополнительно для самостоятельного устройства скважины вам понадобится следующее:

1. Кессон.
2. Лопаты.
3. Водопроводные шланги/трубы.
4. Обсадная труба.
5. Насос.
6. Фильтр.
7. Вентили.

Пошаговая инструкция по устройству небольшой скважины для полива

В случае если вы приступаете к устройству скважины исключительно для получения воды для полива, особых усилий прилагать не придется. Скромный источник можно сделать при помощи самого простого бура. Главное, чтобы первый водоносный слой залегал на глубине не более 3 м. В противном случае придется приложить больше усилий. Подробнее об этом будет сказано в следующем разделе инструкции.

Для увеличения длины бура используйте трубы небольшого диаметра. Можно обойтись арматурными прутками. Чтобы преодолеть более плотные грунтовые слои, повесьте на ручки бура какой-нибудь дополнительный груз. Так вам или вашим рабочим будет проще. Помните о том, что воду с такой глубины пить нельзя, т.к. она не проходит природную очистку и может применяться разве что для полива растений и прочих хозяйственных задач.

Сначала вам нужно взять топор, приварить или присоединить его по-другому к металлической штанге и вырубать все корни, имеющиеся на пути вашего бура. Добурив примерно до 2 м, вы увидите мокрый песок. На этом этапе вам придется примерно через каждые 10-15 см доставать бур с налипшей землей. В противном случае под весом грунта установка может попросту не выдержать и сломаться.

Когда начнет виднеться песок голубовато-сероватого оттенка, можете считать, что работа практически завершена – водоносный слой уже очень близко. Когда появится вода, бур можно убрать, т.к. размытая земля на лопастях держаться не будет. На этом этапе вы вставляете обсадную трубу и можете использовать такой импровизированный источник для полива своих насаждений. Воду из скважины можно поднимать при помощи электрического насоса или обычной ручной колонки. Выбирайте на свое усмотрение и по доступному бюджету.

Скважина для питьевой воды своими руками

В случае если водоносный слой пролегает на глубине около 10 м, предыдущий способ использовать не получится. Но есть и другая эффективная и довольно простая методика. Она и подойдет вам в такой ситуации.

Сначала вооружитесь лопатой и выройте яму глубиной примерно 1,5 м. Ваша цель – избавиться от сыпучего рыхлого верхнего слоя грунта. Будет достаточно ямы площадью порядка 1 м². Для большего удобства стены ямы рекомендуется обить досками.

Возьмите стальную трубу и сделайте на одной ее стороне зубья, как у ножовки. Зубья необходимо разогнуть в разных направлениях. С другой стороны трубы нужно сделать резьбу, благодаря которой она сможет соединяться с другими участками труб при помощи муфты. Возьмите хомут и присоедините к трубе ручки. Они позволят вам удобно удерживать трубу вертикально на нужной высоте. На всех остальных трубах соответствующая резьба подготавливается с обеих сторон. Длина должна составлять примерно 3 м.

Далее вам нужно взять бочку на 200 л или больше, водяной насос и шланг. Последний должен иметь такую длину, чтобы вы могли опустить его из подготовленной бочки в середину трубы практически до земли. Используйте трубу диаметром от 12 см. В дальнейшем она будет выполнять функцию обсадной трубы. Выполнять всю эту работу исключительно своими руками очень сложно и долго, поэтому лучше сразу заручиться дополнительной помощью.

Совершайте вращательные движения трубой в разные стороны, стараясь углубить ее на максимально возможное расстояние. Включите насос. Под напором воды земля у основания размоется. Мокрая земля под собственным весом и вашими вращательными усилиями будет уходить на все большую глубину.

Бочку можно наполнять той же водой, что будет появляться из трубы. Ее рекомендуется предварительно отфильтровать через сито. Можно использовать и другую воду. Последовательно наращивайте длину трубы путем присоединения новых секций. Так вы довольно быстро доберетесь до слоя воды. Уберите прибитые в самом начале доски и закопайте яму, укрепив трубу в середине. Сверху установите крышку, которая будет защищать скважину от разного рода мусора. Для доставки воды наверх используйте насосную станцию или глубинный насос.

Это довольно простой способ, который позволяет самостоятельно , не тратя на это много денег и времени и не покупая дорогостоящего оборудования. Заточка, резка, сварочные работы – все это вам делать не придется.

Устройство скважины ударно-канатным способом

Данный метод обустройства скважины является одним из наиболее часто используемых. Вам нужно взять бревна средней толщины и сделать из них буровую вышку. Вершина вышки должна находиться непосредственно над будущей горловиной вашей скважины.

Сделайте яму глубиной порядка 2 м и размерами около 1,5х1,5 м. Стенки рекомендуется обшить досками. Они предотвратят осыпание грунта и сделают работу более удобной.

В качестве обсадной трубы используйте стальное изделие с толщиной стенки от 5 мм. Важно, чтобы труба не имела боковых швов. К нижней окружности приварите конус. Подберите такой конус, диаметр которого на 4-5 см превышал бы диаметр самой трубы.

На верхней части трубы накатите резьбу для дальнейшего соединения этого участка с прочими трубами при помощи муфты. Установите трубу вертикально в яму с помощью отвеса и закрепите ее таким образом, чтобы она не шаталась, но не была закреплена намертво. Опустите в трубу желонку, привязанную крепким пеньковым канатом. Он должен иметь толщину от 2 см. Можно использовать стальной трос диаметром от 1 см. После этого приступайте непосредственно к пробивке источника.

Делается все предельно просто: вы поднимаете желонку примерно на 1 м и даете ей свободно упасть. В середину будет набиваться земля. Ее нужно периодически вытряхивать. Для этого поднимайте трубу наверх при помощи лебедки. Чем тяжелее будет желонка, тем быстрее вы доберетесь до воды. Чаще всего используют изделие весом в пределах 50 кг. Длина желонки не должна превышать 2 м.

Следите за тем, чтобы желонка не заполнялась землей более чем на 2/3 своей длины. Если земли будет больше, такая нагрузка может создать неудобства и сложности на этапе дальнейшей пробивки источника. Если на вашем пути попадется твердая порода, замените желонку на зубильное долото и уничтожьте препятствие.

После появления воды желонку можно убрать. Прокачайте ее до чистого состояния при помощи глубинного насоса. После этого вам нужно взять фильтр и вставить его в обсадную трубу, чтобы предотвратить попадание песка в скважину.

По этой инструкции можно сделать скважину на воду глубиной в среднем до 40 м, что более чем достаточно для подавляющего большинства случаев.

На такой глубине вода проходит природную очистку, становясь вкусной и мягкой. Ее можно использовать для любых бытовых и хозяйственных нужд. В случае если на вашем участке вода залегает более чем на 40 м, придется обращаться к услугам сторонних специалистов, т.к. сделать такой источник самостоятельно без должных навыков и мощного оборудования невозможно.

Вне зависимости от того, сделали ли вы миниатюрный источник для полива или полноценную артезианскую скважину, за своим «детищем» вам придется обязательно ухаживать. Основной уход сводится к своевременным очистным работам.

Как только вы заметите ухудшение или изменение напора воды не в лучшую сторону, появление примесей в виде ила либо песка, сразу же приступайте к прочистке. Игнорирование этой процедуры приведет к тому, что уже в ближайшее время ваша скважина станет гораздо менее эффективной. Потянете еще немного, и она забьется настолько, что проще будет вырыть новый источник, чем прочистить старый.

Для прокачки используйте водяной или воздушный компрессор. Он позволит избавиться от ила и песка. При неэффективности или низкой эффективности этих методов можно воспользоваться способами прочистки при помощи короткого замыкания или кислоты. Но лучше даже не думать о них без наличия соответствующих навыков. Это очень опасно и для самой скважины, и для обслуживающего ее человека. Если не удается очистить источник с помощью компрессора, вызовите соответствующих специалистов. Удачной работы!

Вы решили соорудить скважину на собственном участке, чтобы обеспечить дом и семью достаточным количеством чистой воды? Однако вас повергла в шок сумма, в которую обойдется ее бурение? Согласитесь, что это мероприятие хотя и довольно дорогостоящее, но крайне необходимое.

Дороговизна естественным образом заставляет искать альтернативу услугам буровиков. Мы расскажем вам, как пробурить скважину своими руками. Поможем вам разобраться с особенностями проходки и обустройства источника воды - это вполне посильная задача для тех, кто не боится тяжелой работы.

В статье рассмотрены разные способы сооружения скважины. Ознакомившись с ними вы поймете, сможете ли выполнить все необходимые операции. Для лучшего усвоения приведенной информации статья снабжена пошаговыми фото и видео, на которых зафиксирован процесс бурения и изготовления бурового инструмента в домашних условиях.

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

• абиссинский колодец;
• фильтровая скважина;
• артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

При бурении абиссинского колодца сначала используют узкий шнековый бур, чтобы пройти твердый грунт и дойти до плывуна

Шланг в такую скважину не опускают, его роль выполняет сама узкая труба. Насос устанавливают прямо на верхнюю часть абиссинского колодца.

Обсадную трубу, которая одновременно с тем является стволом выработки, наращивают отрезками по 1-3 метра, а резьбовые соединения тщательно уплотняют с помощью подмотки и силиконового герметика. Компактные размеры позволяют устроить такой колодец даже в подвале частного дома, чтобы не занимать место на участке.

Абиссинский колодец также называют скважиной-иглой, поскольку устройство обсадной трубы с наконечником-фильтром действительно напоминает иголку. Резьбовые соединения такой трубы следует тщательно уплотнить

Чтобы сделать фильтр скважины иглы, на нижней части трубы делают ряд отверстий диаметром около 10 мм. Перфорированный участок снаружи закрывают слоем специальной металлической сетки галунного плетения. Такой фильтр надежно предотвратит попадание мелкого песка в скважину.

Выясняя, как самостоятельно пробурить или скважину-иглу, методу забивания колонны узких обсадных труб следует уделить пристальное внимание. Эту операцию можно выполнить с помощью штанги или бабки. В качестве штанги используют длинный металлический прут, который постепенно наращивают, поскольку он опускается вместе с обсадной трубой.

Удары прута во время работы приходятся на наконечник. При этом на соединения трубы также испытывают дополнительную нагрузку и могут деформироваться. Иногда, при сильных ударах, муфтовое соединение может просто разорвать в процессе забивания, а это недопустимо. Бабка – это груз с отверстием.

На верхний конец обсадной трубы надевают специальный оголовок, по которому и наносят удары, чтобы забить трубу на нужную глубину. При таком способе забивания нагрузка распределяется более равномерно, однако целостность соединений все же остается под угрозой. Поэтому для бурения абиссинского колодца следует использовать только высококачественные материалы.

В этом случае уместно только резьбовое соединение, которое соосно с центром трубы. Правильно выполнить такую резьбу можно только на токарном станке. Разорванная труба доставит мастеру множество неприятностей, поскольку застрявший в грунте кусок колонны вытащить практически невозможно.

Работы придется начать заново, а расходы заметно возрастут. А вот если пробурить абиссинский колодец по каким-то причинам не удалось, почти все материалы можно использовать повторно.

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать .

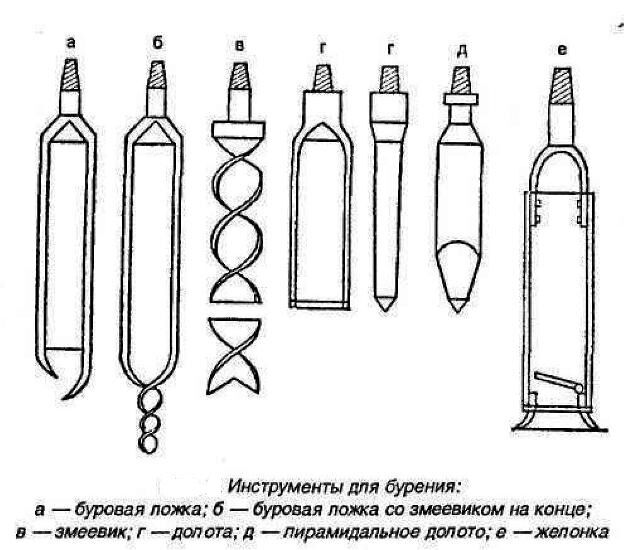

На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 - спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Чтобы организовать на участке источник собственной питьевой воды, можно пригласить бригаду и оплатить услуги. Но для умелого мастера скважина своими руками без оборудования – это вполне посильная задача.

Процесс займет немало времени и потребует усилий, но позволит сэкономить много денег. С чего начинать и какие инструменты могут пригодиться для бурения? Обо всем этом поговорим в нашей статье. Также рассмотрим виды скважин, которые можно соорудить своими силами без специального оборудования.

В зависимости от глубины пролегания воды выделяют три вида скважин:

• на известняк, нередко бывает напорной, т.е. артезианской;
• на песок, она же безнапорная или фильтровая;
• абиссинский колодец или скважина-игла – упрощенная разновидность скважины на песок.

Артезианские сооружения считаются недоступными для самостоятельного бурения. Пролегают они глубоко, более 40 метров, высока вероятность, что придется проходить достаточно твердые слои. Без мощного бурового станка и оборудования здесь не обойтись. Такие скважины дают много воды, нередко их заказывают в складчину для нескольких участков сразу.

Фильтровые скважины – самый распространенный вариант. Водоносный слой залегает в песчаных горизонтах. Глубина бурения составит около 20-40 метров. Воды такое сооружение дает обычно достаточно, чтобы покрыть потребности средней семьи и обеспечить хозяйство.

Тип скважины зависит от ее глубины и характера пролегания водоносного слоя. Чаще всего сооружают фильтровую скважину, которая более производительна, чем абиссинский колодец, и не такая затратная как артезианское сооружение

Абиссинские колодцы – это вариант для тех, кому повезло с водоносным слоем, залегающим близко к дневной поверхности. В грунт забивают длинную трубу с острым наконечником. Сверху ставят или колонку.

Такое сооружение дает не слишком много воды, поэтому иногда делают две или три скважины.

Подготовка места и оборудования

Перед началом работ нужно выбрать:

• место и тип скважины;
• метод бурения;
• диаметр обсадной трубы;
• насосное оборудование;
• инструменты для выполнения работ.

Начать лучше всего с опроса ближайших соседей, которые уже соорудили скважину. У них можно узнать примерную глубину залегания воды, особенности грунта и т.п. Не помешает спросить, не осталось ли у них инструмента для бурения, который можно одолжить.

Погружной насос выбирают, исходя из размеров обсадной трубы, дебета скважины, потребности в воде и других показателей, продумать этот момент нужно еще до начала бурения, чтобы сооружение не было слишком узким для оборудования

Тип скважины станет очевидным после такого разговора. Скорее всего, это будет вариант “на песок”. Место определяется санитарными нормами. Нужно сделать источник воды поближе к дому и как можно дальше от выгребной ямы, септика, животноводческих помещений и т.п. Абиссинский колодец иногда ставят даже в подвале дома.

Диаметр обсадной трубы и нужно подбирать одновременно. Самыми эффективными считаются погружные насосы. Разница между диаметром устройства и стенками обсадной трубы должна составлять хотя бы 5-10 мм.

Инструмент и методы бурения

Чтобы выбрать грунт из шахты, предназначенной для обустройства скважины, используют шнековый бур или . Бур вращают, желонку бросают сверху вниз. Иногда чередуют эти методы, чтобы проходить разные по составу и свойствам горные породы.

Связные грунты, к которым относятся суглинки и супеси, бурят шнеком или полой трубой – стаканом, несвязные – пески, гравий, галечник проходят желонкой, т.к. шнеком их невозможно извлечь.

Шнековый бур вращают, углубляя его примерно на полметра, затем извлекают на поверхность, освобождают от грунта и снова опускают в шахту. Желонку несколько раз бросают вниз на забой, чтобы ее внутреннее пространство наполнилось грунтом, извлекают, очищают, а затем продолжают ударно-канатное бурение.

С желонкой можно проводить также так называемое гидробурение. Принцип работы тот же, но в забой подается струя воды под напором. Она размывает грунт, а желонка формирует цилиндрическую шахту под одновременно с бурением устанавливаемую обсадную трубу. Смесь воды и грунта откачивается насосом.

Воду можно использовать и при шнековом бурении, когда приходится проходить сложные участки. Воду льют в шахту, грунт становится мягче, его легче бурить и извлекать. При гидробурении есть опасность занести в скважину загрязнения. Этот момент нужно учитывать, когда наступит время и раскачки сооружения.

Используют разные виды буров, например:

• змеевик , особенно эффективный на глинистых грунтах;
• бур-ложка , подходит и для песка, и для глины;
• бур-долото , полезен для твердых слоев.

Можно купить готовый бур, садовый или рыбацкий, главное, чтобы он был достаточно прочным и соответствовал по размерам обсадной трубе. Промышленные изделия обычно позволяют делать отверстия 40-50 мм.

Если этого недостаточно, можно сделать инструмент самостоятельно. Для этого части стального диска приваривают под подходящим углом к стальному стержню. Края диска следует заточить. Ложковый инструмент делают из свернутого стального листа или из куска трубы.

Желонку для бурения сделать не сложно, подойдет кусок металлической трубы с заостренным краем. Клапан на шарнире или шариковый делают для легких грунтов или плывунов

Желонки бывают разных видов: с клапаном в виде шарика, с прижимным клапаном и вовсе без клапана. Последние уместны на плотных слоях.

Грунт набивается внутрь “стакана” и не выпадает из него, поэтому клапан здесь не нужен, актуальнее острая кромка внизу.

Вдоль такого инструмента делают узкие прорези. В них удобно вставлять прут, чтобы освободить полость от вязкого содержимого.

Тренога, лебедка, буровые штанги

Чаще всего для самостоятельных бурильных работ используют треногу. Такое сооружение можно купить или сделать из металлических балок, деревянного бруса и т.п.

Оно должно быть достаточно большим, чтобы под ним могли свободно перемещаться два человека, и достаточно прочным, чтобы выдерживать груз оборудования с набитой в него разрушенной горной породой.

В верхней точке треноги ставят блок, через который пускают трос, прикрепленный к лебедке. С помощью такого оборудования будет намного проще доставать оборудование из шахты, чтобы освободить его от грунта. Лучше использовать лебедку с электромотором.

Буровые штанги прикрепляют к буру и постепенно наращивают. Используют элементы с замковым или с резьбовым соединением. Оно должно быть надежным, чтобы штанги не оборвались при извлечении грунта на поверхность.

Для шнека тренога тоже нужна, потребуется еще направляющая конструкция из обсадных труб, чтобы инструмент двигался строго вертикально. Чтобы наращивать штанги и разбирать буровую колонну для извлечения бурового снаряда также потребуется тренога или металлическая рама.

Работу лучше проводить вдвоем или втроем, в одиночку бурить скважину сложнее. Чтобы ускорить процесс шнекового бурения, некоторые используют электробур мощностью от 1 кВт.

Инструкции по устройству скважины

Рассмотрим, как соорудить скважину безнапорного типа и свкажину-иглу, имея под рукой лишь подручные материалы.

Вариант #1 - бурение скважины “на песок”

Чтобы пробурить скважину, выполняют следующие основные операции:

1. Выкапывают яму с размерами примерно метр или полтора.
2. Устанавливают треногу.
3. Закрепляют лебедку.
4. Ставят бур и углубляют его примерно на полметра.
5. Извлекают инструмент и очищают его от грунта.
6. Продолжают бурение, постепенно добавляя буровые штанги.
7. При необходимости меняют бур на долото или желонку.
8. Работы ведут до обнаружения водоносного слоя.
9. Бурение продолжают до появления водоупорного слоя.
10. Выполняют раскачку скважины, промывая ее с помощью насоса.
11. Опускают насосное оборудование, обустраивают оголовок.

Просторную яму на первом этапе выкапывают, если для обустройства оголовка предполагается устраивать . В других случаях можно просто пробурить шурф примерно на метр в глубину, чтобы задать направление конструкции. После этого можно продолжать работу и буром, и желонкой.

Шнек лучше всего вращать под нагрузкой. Делают это вдвоем: первый проворачивает штангу, удерживая ее разводным ключом, второй наносит удары кувалдой по штанге. На буровые штанги следует нанести разметку, это поможет понять, сколько грунта уже пройдено, когда пора вынимать инструмент на поверхность.

Когда грунт станет мокрым, нужно продолжать бурение, чтобы достичь более плотного водоупорного слоя. Но обсадная труба не должна в него упираться, если она опустилась слишком низко, ее нужно поднять, чтобы край был примерно по центру водоносного слоя.

Чтобы бурение проходило эффективно, следует использовать подходящий инструмент:

• для глинистых грунтов лучше брать бур-змеевик, подойдет также стакан или ложковый инструмент;
• на песках предпочтительнее желонка и бур в виде ложки, работа пойдет быстрее, если дополнить его водой;
• твердые слои разбивают долотом, плоским или крестообразным;
• на плывунах хорошим решением станет применение желонки с клапаном;
• галечные пласты удобно разбивать долотом, а затем вынимать желонкой, здесь тоже может стать уместным применение бурового раствора.

После того, как обсадная труба установлена, следует опустить вниз фильтровую колонку. Можно купить такую конструкцию или сделать самостоятельно. На кусок обсадной трубы наносят перфорацию, а сверху эту часть закрывают фильтрующей сеткой. Фильтр защищает воду и насос от песка.

Для разрушения скальных грунтов используют бур-долото. Разбитую породу затем выбирают с помощью бура-ложки, желонки или другого подходящего инструмента

Обсадную трубу ставят одновременно с проходкой, независимо от того, каким снарядом бурился грунт. Одновременно скважину промывают: подают внутрь струю воды и отводят вернувшуюся с забоя жижу в вырытый рядом со скважиной зумпф.

Теперь проводят , т.е. откачивают из нее большое количество воды, пока не получат чистую струю. Процедуру можно выполнить насосом, прочистив перед этим забой желонкой.

Не стоит брать для раскачки погружную модель, предназначенную для чистой воды. Нужно задействовать оборудование, способное качать воду с большой примесью песка и глинистых частиц.

После окончания бурения нужно промывать скважину, пока не будет получена устойчивая струя чистой воды. Через три-пять дней после начала активной эксплуатации следует взять пробу воды для анализа

Альтернативный вариант – недорогой насос, который легко ремонтировать, например, или Иногда приходится задействовать несколько насосов, поскольку из-за повышенной нагрузки устройство может просто сгореть. Если на участке нет электроэнергии, можно использовать ручной насос.

После этого остается опустить вниз насосное оборудование, обустроить оголовок и подключить шланг к водопроводу.

Вариант #2 - создание абиссинского колодца

Создание такого сооружения проводится принципиально иначе, здесь не нужно вынимать грунт. Узкую трубу, заранее снабженную фильтром и острым наконечником, просто забивают в землю, пока не появится вода. Эта труба и станет обсадной колонной.

Можно купить готовый комплект или сделать его самостоятельно. На первой в буровой колонне трубе делают перфорацию и обматывают эту часть проволокой или затягивают сеткой. Между следующими за ней трубами и этим фильтром нужно поставить обратный клапан.

Его просто сделать из диафрагмы и стального шарика. К нижнему краю фильтра следует приварить конус. Его диаметр делают чуть больше, чем у трубы, чтобы защитить конструкцию от повреждений во время продвижения в толще грунта.

Готовую трубу вбивают в грунт, постепенно наращивая ее длину буровыми штангами. Их прикручивают или приваривают. Соединение должно быть очень надежным. Конечно, бить прямо по верхней части трубы нельзя это ее повредит.

Для сооружения абиссинского колодца понадобится труба с фильтром и заостренным наконечником, которую можно купить или сделать самостоятельно. Звено с фильтром забивают первым, затем наращивают ствол следующими трубами-звеньями

Поэтому после того, как труба с иглой установлена вертикально, к ней прикрепляют подбабок. На эту площадку ставят бабку – стальной или бетонный груз с отверстием для трубы. В верхней части трубы нужно поставить блок. Через него пропускают два троса, которые крепят к бабке.

Теперь нужно поднять бабку с помощью лебедки и бросить ее вниз, повторяя эту операцию, пока подбабок, закрепленный на трубе, не достигнет уровня земли. После этого присоединяют буровую штангу, переставляют подбабок и блок, а затем снова бросают бабку.

Когда в трубе появится вода, значит, фильтр заглубился в водонос, работы можно считать оконченными. Трубу обрезают, ставят электрический или ручной насос. Подбабок можно оставить, он пригодится, когда абиссинский колодец засорится и нужно будет извлечь иглу из грунта для очистки или ремонта.

Создать скважину самостоятельно сложно, но это возможно. Каждый случай бурения индивидуален, нельзя точно предсказать, как поведет себя сооружение во время работ и в процессе эксплуатации.

Но при соблюдении технологии можно обеспечить участок источником воды, который прослужит несколько десятилетий .

Имеете опыт собственноручного бурения скважины? Расскажите, какие инструменты вы использовали для этого и сколько времени вы потратили? Пишите свои рекомендации, добавляйте фото скважины в блоке под этой статьей.

Если вы только думаете над сооружением скважины и у вас остались вопросы после прочтения нашего материала, задавайте их нашим экспертам.

Как пробурить скважину своими руками? Обзор трех способов бурения

Если вы приняли обдуманное решение обеспечить свой загородный участок водой, то лучше всего использовать скважины. Скважины можно бурить своими силами и, если вы намерены сделать это, то вам пригодится эта статья. Но лучше установку системы водоснабжения стоит доверить специалистам, ведь она требует немалого опыта и знаний.

Выбор места для скважины

Для начала мы должны правильно выбрать место для будущей скважины, а так же , дабы она была максимально эффективной. Нам нужно определить, имеется ли на участке неглубокий водоносный слой, для чего существуют определенные признаки.

Признаки имеющегося на участке неглубокого водоносного слоя

1. На конкретной зоне участка скопилось много растений, предпочитающих повышенную влажность.
2. Вечером в зонах с повышенным количеством растительности скучивается туман, роса, а в зимнее время на снегу образуются проталины.
3. Собирается большое количество комаров и прочих насекомых. Также считается, что кошки предпочитают отдыхать в местах, расположенных над глубинными водами.

Если был замечен хоть один из этих признаков, то можно смело приступать к бурению скважины. Это все, конечно, признаки в большей степени народные, более эффективным способом выявления глубинных вод является геологическое исследование.

Народный» способ обнаружения глубинных вод

Инструменты, которые потребуются в процессе бурения

Сразу оговоримся, что не все инструменты можно сделать собственноручно, некоторые из них придется купить. Если же у нас и получится сделать, к примеру, бур, то качество его будет сомнительным, ведь стандартные заводские буры изготавливают из высокопрочной закаленной стали.

При работе нам потребуются:

• Буровая вышка;
• Буровая колонка, к которой прилагаются муфты для соединения;
• Головка для бура;
• Доски;
• Канат;
• Фильтр.

Буровая вышка — это своего рода тренога, которую можно собрать своими руками из толстых бревен Ø15 сантиметров. Между двумя из них мы крепим лебедку, к которой при помощи каната подвешиваем буровую колонку. Колонка представляет собой конструкцию из штанг, соединенных между собой муфтами и резьбой. Всего штанг должно быть 6 штук, их длина – от 1,5 до 3 метров.

Доски нам пригодятся для того, чтобы не осыпались стены шурфа (мы поговорим позже, что это). Буровые головки бывают различных видов и применяются в зависимости от типа грунта. От этого типа зависит многое, вплоть до способа бурения скважины.

Виды буровых головок

Буровые головки бывают следующих видов:

1. долото, используемое для раскалывания прочных пород;
2. желонка – она убирает грунт, оставшийся после работы долота (также с помощью желонки можно бурить сыпучий грунт);
3. ложка, которую используют для песка и глины;
4. змеевик понадобится, если в грунте присутствует гравий;
5. ложка со змеевиком.

Инструменты мы подобрали, приступаем непосредственно к бурению.

Технология бурения скважины канатным способом

Ударно-канатный способ бурения состоит из следующих этапов.

Этап 1. Предварительный «инструктаж». До начала работ мы должны уяснить, что оптимальная глубина скважины составляет 7-10 метров. Самостоятельно можно пробурить не больше 20 метров, если грунтовые воды находятся на большей глубине, то бурением обязательно должны заняться специалисты.

Важно! Самостоятельно скважину пробурить невозможно в любом случае, так как для этого понадобятся минимум двое помощников.

Этап 2. Выравниваем шурф (прямоугольный «короб») в том месте, где будет располагаться скважина. Размеры шурфа должны составлять 2х1.5х1.5 м, а нужен он для того, чтобыне сыпались неустойчивые верхние слои почвы. Берем доски и делаем обшивку стенок шурфа.

Этап 3. Монтируем треногу на месте бурения. Надежно крепим ее, затем помещаем в шурф буровую колонку и поворачиваем штангу. Процесс бурения начался. Каждые 60-70 сантиметров очищаем колонку от налипшей земли.

Этап 4. Когда достигнем водоносного слоя, буровую колонку следует вытащить, а вместо нее опустить фильтр. Фильтр мы будем использовать обязательно, в противном случае водяной насос быстро придет в непригодность. Пустоты, образовавшиеся между стенками скважины и фильтром, засыпаем песком. Затем устанавливаем трубы, по которым будет подниматься вода, и демонтируем стенки шурфа. Засыпаем скважину.

Этап 5. Устанавливаем водяной насос, который будет «стержнем» всей скважины. Внешне он будет выглядеть не слишком привлекательно, поэтом желательно украсить его каким-нибудь декоративным элементом, например, навесом.

Таким способом мы сможем пробурить скважину до 20 метров. Вода, находящаяся на такой глубине, неоднократно проходила природную фильтрацию, она будет чистой и мягкой.

Трубы и фильтр для скважины

Фильтр для скважины – это такая же важная деталь, как насос. Различают следующие типы фильтров:

• Гравийный;
• Проволочный;
• Сетчатый.

В ходе работы фильтр желательно засыпать гравием, что предотвратит попадание грязи в трубопровод. При выборе фильтра мы должны обратить внимание на следующие параметры:

Варианты обустройства труб для водоподъема

1. Если воду планируется потреблять в пищу, то должна использоваться пластиковая , которая не подвергаются коррозии. Коль финансы позволяют, можно купить более дорогие эмалированные трубы из стали.
2. Если скважина предназначается для хозяйственных целей, то мы можем использовать раструбные, тонкостенные или резьбовые трубы.

Бурение скважины с использованием насоса

Этот способ отлично подойдет, если глубина грунтовых вод не превышает 10 метров. Он не менее эффективен, чем предыдущий.

Этап 1. Вырываем яму глубиной в 1,5 метра, дабы удалить рыхлые и неустойчивые верхние слои грунта. Площадь такой ямы должна составлять примерно 1 метр квадратный. Стенки ее оббиваем досками, чтобы было удобно работать.

Этап 2. Берем стальную трубу и один ее конец нарезаем зубцами, как на ножовке. Зубцы разгибаем в разные стороны. На другом конце делаем резьбу для соединения с трубами. Далее с использованием хомутов оснащаем трубу ручками, чтобы можно было держать ее вертикально. На остальных трубах тоже делаем резьбу, но уже с обеих сторон. Каждая труба должна быть длиной примерно 3 метра.

Этап 3. Берем заранее приготовленную емкость минимум на двести литров, заполненную водой, водяной насос средней мощности, а также шланг, который достанет до дна ямы. Все трубы должны иметь Ø12 см, можно больше.

Важно! Это процедуру тоже самому не осилить, у вас должен быть хотя бы один помощник.

Этап 4. Вставляем трубу в яму на максимально возможную глубину. Включаем насос. Напор воды буде размывать почву под трубой, а она будет постепенно опускаться. Трубу желательно при этом постоянно вращать.

Этап 5. Вода будет выливаться из трубы, но ее можно использовать повторно, процедив сквозь сито. Когда труба углубится полностью, мы крепим к ней следующую и продолжаем работу до тех пор, пока не будет достигнут водоносный слой. Затем убираем доски и закапываем яму, а к концу трубы приделываем крышку, что предотвратит попадание мусора в систему.

Это самый простой способ того, как пробурить скважину, но есть и другие.

Неглубокая скважина для хозяйственных целей

Если вода понадобилась, например, для полива огорода, то скважину для этого можно сделать при помощи обычного ручного бура. Единственное условие заключается в том, что верхний уровень грунтовых вод должен находиться максимум в трех метрах от поверхности. Если длины ручного бура не хватит, то наращиваем ее арматурными прутьями или небольшими металлическими трубами. Как установить ф , Вы можете прочитать в нашей статье.

Самые твердые слои земли проходим с дополнительным грузом, который цепляется к ручке бура. Так нагрузка на руки будет меньшей.

Важно! Вода, добытая из таких скважин, для питья не годится, поскольку естественной фильтрации она не проходила!

Если при бурении попадаются ветки или корни, то вырубаем их топором, заранее прикрепленным к длинной железной штанге. Примерно через два метра начнет попадаться влажный песок, так что каждые 10 сантиметров бур придется вытаскивать для очистки, в противном случае мы можем сломать устройство.

Когда песок приобретет голубоватый оттенок, это будет значить, что мы почти у цели. При появлении первой воды бур можно уже не использовать, потому что он уже ничего не даст – жидкая почва на лопастях держаться не будет. Нам осталось лишь вставить обсадную трубу – неглубокая скважина готова!

Для подъема воды будем использовать обычный электрический насос.

В качестве заключения

Производственные буры поражают своими масштабами, из-за чего сама мысль о бурении скважины своими руками кажется нам глупой и неосуществимой. Но те из вас, кто ознакомился со статьей, уже знают – это, мягко говоря, преувеличение. Все что нам потребуется – это буровой инструмент, дополнительные материалы, толика умения и, конечно, терпение.
