Монтаж печи требует определения места установки изделия и соответственно расчет всех параметров. Размеры и диаметр трубы, зависят от мощности, изделия.

Важной составляющей в строительстве бани является строгое следование правилам и стандартам, нужно действовать согласно составленному проекту, малейшие изменения повлекут за собой последствия. Определить диаметр трубы, полезно еще во время составления проекта.

Цилиндрическая форма не дает скапливаться саже и позволяет продуктом сгорания свободно уходить наружу. Размеры определяются с учетом параметров проходного отверстия и высоты.

Как рассчитать диаметр

Труба в бане не является объектом сложных расчётов, её можно подобрать по готовым диаграммам, главное знать мощность установленной печи.

Существуют стандарты, которым нужно придерживаться, от мощности изделия зависят параметры. Прямоугольные, квадратные дымоходы рассчитываются в пропорциях: 140х140 мм используется до 3,5 кВт, соответственно 140х200 мм 3,5-5,2 кВт, 140х270 мм 5,2-7,2 кВт.

Если дымовая труба круглая, то она не должна быть меньше места выхода с отверстия печи, больше допустимо, меньше нет.

Площадь трубы должна быть не меньше 8 см² с расчетом на каждый кВт мощности. Вычисления можно производить самостоятельно, в этом поможет «светлая голова» и формула площади круга.

Высота и размеры

Расчет высоты дымохода зависит от уровня возвышенности самого помещения, и вида кровельного материала. Высота трубы, которая будет находиться на , очень важна.

Как высоко необходимо поднять дымоход, чтобы он нормально функционировал?

Правила очень просты, запомните их. Если труба находится над коньком 0,5 м, тогда расстояние будет составлять до 1,5 м от конька. Труба вровень или даже немножко выше конька, устанавливается в случае, если находиться 1,5–3 м от конька.

Многие владельцы загородных домов, полагаясь на своих строителей, допускают серьёзные ошибки, при покупке, монтаже или кладке дымохода, которые в последствие выливаются в серьезные проблемы и не работающие отопительные устройства. Правильно положенная печь, камин, смонтированная система газового, дизельного или твердотопливного котла, должна полностью удалять все продукты сгорания, не допуская их попадания в помещение. Данный вопрос касается всех типов дымоходных систем, которые изготавливаются из кирпича, нержавеющей стали или керамики и могут иметь круглое, овальное, квадратное или прямоугольное сечение.

Отдельно следует сказать, что площадь сечения дымохода должна соответствовать площади сечения отводящего отверстия от отопительного устройства, печи, камина, котла, если иное не предусмотрено производителем отопительного устройства.

Виды дымоходных систем

Кирпичные дымовые трубы и шахты для последующей загильзовки бывают квадратными и прямоугольными, их кладут в 4, 5 и 6 кирпичей, рассчитать их площадь не сложно – достаточно умножить одну сторону на другую. Стандартный печной кирпич имеет размер 12,5×25 см. Расчет выполняется по внутренней поверхности. Для удобства восприятия, ниже она представлена в сантиметрах.

Стандартные сечения кирпичных дымоходов

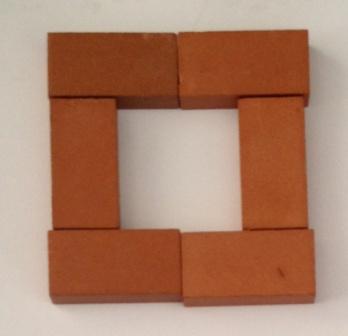

Квадратная труба, положенная в четыре кирпича, имеет внутренние размеры 12,5×12,5 см, что соответствует площади 156,25см 2 .

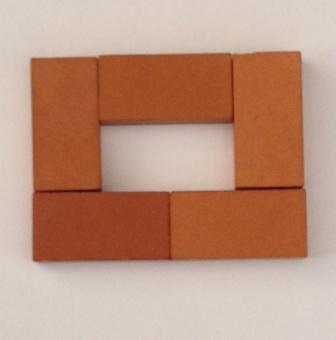

Прямоугольная в пять кирпичей – 12,5×25 = 312,5см 2 .

Квадратная в шесть кирпичей – 625см 2 .

Для расчета площади круглой дымовой трубы следует вспомнить школьный курс математики и формулу S = π×R 2 . Зная радиус, произвести расчет не сложно.

Расчет сечения круглого дымохода

Расчетная площадь:

С овальными трубами сложнее, ответить об их площади не могут даже сотрудники компаний, производителей дымоходных систем. Дело в том, что их продукция не четко соответствует овальной форме, а больше похожа на прямоугольник с закругленными краями, причем у разных производителей, радиус закругления может быть разный. Поэтому для расчета их площади лучше основываться на классическую формулу расчета, при этом площадь будет, немного больше, но Вы точно не ошибётесь, и отопительное устройство будет работать корректно.

Соответствие размеров дымоходов

Теперь необходимо разобраться в самом сложном. Практически все отопительные устройства имеют отводящие отверстия в виде круга, а присоединять их к кругу получается не всегда, ниже представим таблицу основных труб и соответствие их площади.

Надеемся, что данная информация поможет правильно выполнить расчет сечения дымохода и в последствие наслаждаться его бесперебойной работой.

За квалифицированной помощью, Вы всегда можете обратиться в нашу компанию!

Расчет дымохода для строящейся дровяной печи одно из самых важных условий для нормального и качественного функционирования и работы системы. Поэтому очень важно при строительстве максимально придерживаться принятых норм и правил. Далее поговорим о том, какие средние параметры нужно учитывать и как их определить самостоятельно.

Для того, чтобы ваша печь работала должным образом, важно, чтобы система дыма отведения была настроена, как положено. Огромную роль в этом играют два основных параметра, с которыми познакомимся немного ниже. От них будет зависеть, какая тяга будет, насколько эффективно будет удаляться дым из печи. Как правильно рассчитать трубу для дымохода будет зависеть не просто функционирование системы, но и безопасность людей живущих в помещении. Поэтому обращайте внимание на любые тонкости, изучайте теорию, чтобы потом можно было без проблем узнать и определить, как самостоятельно рассчитать дымоход.

Какие параметры требуется вычислить?

Для расчета нужно определить такие параметры:

1. Длина. Первым делом вам необходимо обязательно определить максимальную высоту здания, сколько метров до конька крыши в том самом месте, где предполагается выход будущей трубы. Потому что от длины будут зависеть одни из самых важных характеристик будущей системы. Учитывайте тот факт, что слишком высокие каналы попросту будут «съедать» тягу, в итоге к источнику тепла будет она добираться с меньшей скоростью, а значит гореть ваша печь, будет намного хуже. Кроме того, «страшны» и слишком низкие дымоходы по отношению к кровле, об этом подробней будет ниже.
2. Диаметр дымохода (сечение). Что касается данного параметра, то здесь нужно учитывать не столько сами размеры, сколько первоначально форму самой трубы. Не забывайте важное условие, если вы хотите получить качественную дымоходную систему, работающую по всем правилам, то труба должна быть цилиндрическая. То, есть стенки обязательно делайте круглыми, чтобы сажа и копоть меньше задерживалась в канале. Тем самым, вы отталкиваете момент . Что касается размера (диаметра), то его выбирать нужно исходя из сечения главного выходящего патрубка печи либо котла. Использовать трубы с диаметром больше или меньше патрубка, не рекомендуется. Высокая вероятность разгерметизации.

Как рассчитать параметры дымохода?

Как уже выше описывалось нужно знать определенные параметры. Если два главных параметра – это высота и сечение, то есть еще один показатель, которые нужно в обязательном порядке учитывать. Это характеристики самого отопительного оборудования.

Существует несколько форм расчета, подразделяющиеся на:

• Точные.
• Приблизительные.
• Автоматические.

Под первыми нужно понимать, что требуется учитывать массу факторов, среди которых показатели температуры газов, скорость отделения, высота и скорость к которой будет происходить горение, того или иного топлива. Данные значения нужно подставлять в специальную формулу, подробный расчет будет дан в конце статьи.

Что касается приблизительного расчета, то здесь во внимание берутся показатели размера камеры сгорания. Для примера, приведем классический размер обычной камеры в печи либо котле – это габариты в пределах 500 на 400 мм. Применяется системы подстановки, то есть 1:10. Тогда для круглых каналов, диаметр будет равен 180 — 190 мм.

Третий тип расчета – это использование специальных калькуляторов расчета. Как правило, они выдают более точные данные, однако нужно знать и больше исходных параметров. Грубо говоря – этот тот же первый способ подсчета, но выполняется он уже при помощи вычислительной машины.

Определение высоты дымохода

Мы уже знаем, что от подобного параметра зависит работоспособность системы. Поэтому учитывайте, что согласно СНиПов, высота в среднем должна составлять 5 метров, но не более 7 метров. При меньшей длине, не станет образовываться в достаточном количестве естественная тяга. При расчете следуйте описанным правилам:

• От основы до высшей точки более 5 метров.
• Выход на плоскую крышу знаменуется возвышением оголовка трубы на 500 мм.
• При возведении на скатной крыше, при трех метрах до конька, дымоход при проведении визуальной линии, должен располагаться под 10 градусным углом. Чем меньше расстояние до конька, тем соответственно больше градус.

На схеме показана правильная высота дымовых труб по отношению к различным типам крыши.

Определение сечения дымового канала

Чтобы не использовать сложные геометрические исчисления, рекомендуем вам обращать внимание на рекомендации специалистов. Итак, диаметр дымохода должен соответствовать таким критериям:

• В случае, если мощность не превышает 3,5 Квт, тогда достаточно диаметра в 0,14 см.
• Мощность в пределах до 5 кВт равняется диаметру в 0,20 см.
• Мощность до 7 кВт, равняется сечению трубы в 0,27 – 0,30 см.

Как влияет диаметр дымохода на его высоту?

Диаметр трубы дымохода отчасти только оказывает влияние на высоту. Грубо говоря, вам не получится расширить сечение, чтобы, к примеру, снизить длину канала – эти значения не взаимосвязаны, как многие считают. Поэтому не стоит «мудрить» с диаметром, подгоняя определенную высоту, которая будет ниже 5 метров либо выше 7 метров. Уровень тяги будет одинаковым на всей протяженности от 5 до 7 метров. А вот слишком большой диаметр, может снижать тягу, образовывать завихрения, хотя на первый взгляд это кажется абсурдным.

Расчет оптимального показателя тяги

Кроме расчета диаметра дымохода нужно знать и силу тяги. Для этого вам потребуется найти закон Бернулли и подставить данные внешней температуры, внутренней, а также уровень давления. Для окончательно расчета берется за внимание общая потеря давления в обеих зонах. Если показатели идентичны, значит, тяга находится в оптимальном диапазоне.

Пример расчета печи

Как и обещали, в конце приводим пример самостоятельного расчета. Итак, рассчитать диаметр дымохода для печи на дровах нужно по такой формуле:

D = 4*Vr/3.14*2 = 0.166 m.
Значения подбираются исходя из стандартных размеров и показателей по таблице. Где:

D – Сечение.
Vr – требующийся объем воздуха для горения.
4 – это стандартный параметр тяги.

Монтаж печи требует определения места установки изделия и соответственно расчет всех параметров. Размеры и диаметр трубы, зависят от мощности, изделия.

Важной составляющей в строительстве бани является строгое следование правилам и стандартам, нужно действовать согласно составленному проекту, малейшие изменения повлекут за собой последствия. Определить диаметр трубы, полезно еще во время составления проекта.

Цилиндрическая форма не дает скапливаться саже и позволяет продуктом сгорания свободно уходить наружу. Размеры определяются с учетом параметров проходного отверстия и высоты.

Как рассчитать диаметр

Труба в бане не является объектом сложных расчётов, её можно подобрать по готовым диаграммам, главное знать мощность установленной печи.

Существуют стандарты, которым нужно придерживаться, от мощности изделия зависят параметры. Прямоугольные, квадратные дымоходы рассчитываются в пропорциях: 140х140 мм используется до 3,5 кВт, соответственно 140х200 мм 3,5-5,2 кВт, 140х270 мм 5,2-7,2 кВт.

Если ваша дымовая труба круглая она не должна быть меньше места выхода с отверстия печи, больше допустимо, меньше нет.

Площадь трубы должна быть не меньше 8 см² с расчетом на каждый кВт мощности. Вычисления можно производить самостоятельно, в этом поможет «светлая голова» и формула площади круга.

Про высоту и размеры

Расчет высоты дымохода зависит от уровня возвышенности самого помещения, и вида кровельного материала. Высота трубы, которая будет находиться на крыше, очень важна.

Как высоко необходимо поднять дымоход, чтобы он нормально функционировал?

Правила очень просты, запомните их. Если труба находится над коньком 0,5 м, тогда расстояние будет составлять до 1,5 м от конька. Труба вровень или даже немножко выше конька, устанавливается в случае, если находиться 1,5–3 м от конька.

Коротко о важном

Создавая трубу для бани, учитывайте все мельчащие детали. Единственная ошибка может привести к достаточно тяжелым последствиям и устранить неполадки будет крайне сложно.

В сети можно встретить «40 бочек арестантов» вариаций стандартов для измерения от «самоделкинов», но лишь соблюдая все эти рекомендации и правила, вы получите качество и надежность.

Расчет дымовой трубы своими руками

Дымовая труба является частью отопительной системы дома и служит для отвода вредных веществ, образующихся при сгорании топлива. Установка дымохода также необходима при обустройстве каминов. Чтобы дымоходный канал корректно выполнял возложенные на него функции, перед строительством требуется правильно рассчитать параметры, влияющие на работу. Расчет дымовой трубы в большинстве случае производится профессионалами, так как малейшая ошибка может привести к непоправимым последствиям. В целях экономии средств эту работу можно произвести и своими силами.

Дымовая труба в частном доме

Для чего требуется расчет дымохода

Расчет дымохода для печи, котла, камина или иного отопительного оборудования необходим для:

• обеспечения надлежащей тяги, с помощью которой все вредные для здоровья человека вещества, образуемые в результате горения, выводились за пределы жилого помещения. Если недопустимые вещества будут попадать в дом, то человек может получить сильнейшее отравление, способное привести к летальному исходу;

Обратная тяга в дымоходе, способная нанести вред здоровью

• оптимизации получаемого тепла в соотношении затраченного топлива. Если большая часть прогретого воздуха будет выходить в дымоход, то для прогрева помещения потребуется большее количество дров. При правильном соотношении топлива и получаемого тепла прогретый воздух будет максимально нагревать стенки печи и дымоходного канала, что позволит сократить затрачиваемые ресурсы;
• расчет дымохода также требуется для максимальной возможности обеспечения противопожарной обстановки. Сильно нагретый воздух, выходящий из дымового канала, или малая тяга могут привести к попаданию искр на горючие поверхности, что неминуемо приведет к возникновению возгорания.

Отопительный прибор с правильно рассчитанным и установленным дымоходом

Какие параметры требуется вычислить

Программа для расчета дымовой трубы подразумевает вычисление таких параметров, как:

• высота дымоходного канала;
• диаметр труб, применяемых для строительства дымохода (если для обустройства канала применяются трубы) или расчет сечения дымохода, при его изготовлении из кирпича;
• определение оптимальной тяги.

Для обустройства промышленного дымохода указанных параметров недостаточно. Специалистами дополнительно производятся:

• аэродинамический расчет дымовой трубы;
• расчет прочности и устойчивости сооружения.

Дымоходная труба на производственном помещении

Как рассчитать параметры дымохода

Методика расчета дымовой трубы основывается на определении каждого параметра в отдельности, но на основании общих данных об установленном отопительном оборудовании и используемом топливе.

Определение высоты дымохода

Расчет высоты дымовой трубы должен основываться на следующих правилах:

1. для нормальной тяги общая высота канала, начиная от колосника печи и заканчивая оголовком, располагающимся на крыше, должна быть более 5 м;
2. высота выходящей трубы на крыше зависит от ее вида и удаленности дымохода от конька:
   • на плоской крыше для нормальной тяги достаточно высоты, которая более чем на 0,5 м выше самой высокой точки;

Определение высоты дымохода для плоской крыши

1. • на скатной крыше дымоходный канал должен располагаться на различной высоте в зависимости от его удаленности от конька;

Определение высоты дымоотводящего канала в зависимости от места его расположения

1. выход дымоходного канала не должен располагаться в зоне ветрового подпора. Возникновение ветровой зоны обусловлено расположением рядом с домом другого более высокого здания или дерева. В результате получается ветровое завихрение, которое мешает нормальному выходу воздуха из трубы.

Высота трубы в зависимости от ветра и окружающих условий

О том, как правильно определить высоту дымоотводящего канала на крыше, можно посмотреть на видео.

Определение сечения дымового канала

Расчет диаметра дымохода основывается на вычислениях:

1. объема выходящего газа, зависящего от мощности установленного отопительного прибора. Расчет производится по формуле:

Вычисление объема выходящего газа

В указанной формуле:

1. • В – коэффициент, который зависит от вида используемого в отопительном приборе топлива, для определения параметра используется таблица 10 из ГОСТ 2127-47 (приведен в разделе «Документы»);
   • V – объем сжигаемого топлива, определяемого характеристикой к отопительному прибору;
   • Т – определяется как температура газа при его выходе из трубы (для бытовых печей и котлов данный показатель равняет 150 – 200ºС).

1. площади сечения трубы, которая определяется как отношение объема газа (Vr) к скорости движения газа по трубе. Для бытовых приборов данный показатель составляет приблизительно 2м/с;
2. основываясь на рассчитанных показателях можно найти диаметр трубы (для подсчета берется геометрическая формула площади круга). Формула для расчета (где W – скорость движения газа):

Расчет оптимального показателя тяги

Расчет тяги дымохода производится для проверки правильности определения высоты и диаметра дымоотводящего канала.

Расчет тяги дымовой трубы производится по следующей формуле:

Формула для самостоятельного определения тяги дымоотводящего канала

Для определения показателя необходимо знать:

• С – коэффициент, который для расчета бытовых систем принимается равным 0,0342;
• а – атмосферное давление. Для подсчета принимается равным 4Па (естественный напор газов в дымоотводящем канале);
• h – высота дымоходного канала, подсчитанная ранее;
• Т0 – температура внешней среды;
• Тi – температура выходящих газов.

Пример расчета печи

В качестве примера произведем расчет параметров дымоходной трубы для печи, работающей на дровах. В среднем за 1 час в печи сгорает приблизительно 10 кг дров, влажность которых в большинстве случае составляет 25%.

Топливом для печи являются дрова

Расчет дымохода для котла, печи в данном случае производится так:

1. перевод температуры, которая на входе равна 150 С;

Расчет тяги производится в следующем порядке:

1. мощность нашего отопительного оборудования;

1. потери тепла, которые происходят с каждым метром трубы. Параметр определяется в градусах;

1. температура дыма на выходе (параметр полностью соответствует нормам и величине, взятой при расчете);

1. напор газов в трубе (полученный показатель тяги находится в диапазоне требований).

Таким образом, при диаметре трубы 0,165 м и высоте дымоходного канала в 5 м тяга в металлической трубе от печи, работающей на дровах, будет в пределах нормы.

В идеале параметры дымовыводящего канала должны определяться профессионалами, но, имея начальные навыки, зная необходимые формулы и характеристики применяемого отопительного оборудования, требуемые параметры можно рассчитать и своими силами. Главное - вести подсчет внимательно, не торопясь и не отвлекаясь, так как малейшая ошибка может привести к неправильной работе всей системы.

Расчет дымовой трубы своими руками

Расчет параметров дымохода печи и камина

• Классификация дымоходных систем
• Внутреннее сечение

При устройстве дымохода необходимо помнить, что большое значение имеет не только материал его изготовления, но и параметры трубы. Сам расчет дымохода включает в себя определение высоты ствола, диаметр будущей трубы, сечение, предельные температуры и объемы для газа на входе и на выходе.

Одной из важных задач при строительстве частного дома является установка в нем дымохода. Дымоход необходим, потому что через него выходят вредные продукты сгорания.

Стоит рассмотреть примеры расчетов таких дымовых конструкций для печей, отопительного котла или камина с учетом того, что изготовлены они из металла.

Классификация дымоходных систем

Дымоходы классифицируются на: кирпичные, стальные, полимерные и керамические.

Сегодня используются дымоходные системы самых различных конструкций, они могут быть изготовлены не только из традиционного кирпича, но и из керамики, металла, полимеров.

Наиболее популярными являются на данный момент металлические трубы цилиндрического сечения, так как именно они обеспечивают эффективную, правильную работу всей системы.

Классификация дымовых труб по используемым материалам включает в себя:

• кирпичные прямоугольные с толщиной стенок в один-два слоя. Сегодня все чаще встречаются комбинированные, имеющие металлические вставки в стенках;
• сборные из нержавеющей стали, состоящие из многих элементов, в том числе тройников, колен, переходников и прочего;
• керамические системы специально для котельных. У них есть один большой минус - большой вес труб, требующих установки специального отдельного фундамента под них;
• полимерные дымоходные системы являются относительной новинкой, использовать их можно для колонок, где температура газов на выходе не превышает 250 °С. Этого вполне достаточно для бытовых отопительных систем, работающих от газа.

Внутреннее сечение

Формы поперечного сечения дымоходов: а - наиболее оптимальная форма дымохода, б - хорошая форма дымохода, в - допустимая форма дымохода, 1 - места отложения сажи.

Важно при сооружении конструкции правильно определить ее сечение. Самой оптимальной формой является цилиндр, но многое зависит и от материала, из которого будет изготавливаться труба, и от конструкции печи. Рассмотрим основные формы, которые может принимать сечение:

• прямоугольные дымоходы большого размера способствуют возникновению вихрей, особенно при большой скорости тяги. То есть движение газов здесь затруднено. Сегодня такие конструкции выполняются только из кирпича, но использование их наблюдается все реже;
• для каминов прямоугольное сечение является предпочтительным, так как позволяет сохранить тепло, но площадь сечения должна быть как можно меньшей, чтобы обеспечить нормальный выход газов;
• для отопительных котлов и печей рекомендуется использовать цилиндрические дымоходы, которые позволяют обеспечить не только правильный отвод газов, но и быстрый прогрев всей системы. Тяга здесь лучше, а это оказывает положительное влияние на работу самого котла. Именно такое сечение необходимо применять для бытовой отопительной системы.

Чтобы узнать сечение дымохода, необходимо учесть множество факторов, оказывающих влияние на саму конструкцию. Подбор высоты трубы зависит от следующих параметров:

• метеорологический режим местности;
• ветровые нагрузки, то есть скорости воздушных потоков;
• рельеф;
• температура газов при входе и выходе.

При проектировании надо учесть максимальный выброс газов, который разрешен в данной местности и оптимальную высоту. Сечение дымохода из различного материала можно узнать из формулы (она приведена ниже), а нормативные показатели для выбросов лучше узнать в местных органах самоуправления.

Формулы для расчета бытового дымохода

Для расчета дымохода на сегодняшний день существуют специально разработанные программы.

Сегодня существует множество специальных программ, при помощи которых можно рассчитать бытовые дымоходы, есть и сложнейшие формулы, но применение их довольно редкое, пользуются такими расчетами преимущественно только специалисты. В быту для домашних котлов или камина можно воспользоваться упрощенной схемой.

Чтобы произвести такой упрощенный расчет, необходимо знать теплоотдачу, то есть мощность печей или котлов. Это значение выражается в количестве топлива, которое сжигается на один час работы котлов, данные эти указываются в паспорте к оборудованию.

Среди остальных параметров, которые необходимо знать, чтобы рассчитать дымовую трубу, следующие:

• температурное значение для газов при входе - 150-200 °С;
• скорость движения газов по дымоходной системе - от 2 м/с;
• высота дымоходной системы - согласно СНиП, составляет от 5 м от уровня колосника;
• уровень естественного напора газов из расчета на 1 м - от 4 Па (то есть, от 0,4 мм Н 2 О).

Формула расчета самотяги дымохода.

Представьте, что количество объема топлива уже известно, тогда расчет для объема газов, которые поступают на входе, вычисляется таким образом:

полученное значение определяется в м³/с.

Теперь, когда известна скорость движения газов, можно приступить к вычислению площади (сечения) для трубы, печи или камина по формуле:

полученное значение определяется в м².

Зная формулу для площади круга, можно определить и диаметр для круглых дымоходных труб для камина и котлов:

полученное значение определяется в м.

Пример расчета дымохода.

Пример расчетов, каким показателям должен удовлетворять металлический дымоход:

• представьте, что в топке сжигается объем обычных дров с влажностью 25% в количестве 10 кг/ч;
• объем для газов трубы печи при нормальных условиях составляет 10 м³/кг с учетом коэффициента избытка воздушной массы;
• температура на входе трубы печи для газов равна 150 °С;
• используя формулу, произведите расчет дымохода: Vг = (10∙10∙1,55)/3600=0,043 м³/с. Это объем газов, которые поступают внутрь;
• принимая скорость газов за 2 м/c, можно произвести расчет для диаметра трубы: d² =(4∙0,043)/3,14∙2=0,027;
• теперь подставьте эти значения в формулу и получите значение для диаметра дымохода для печи или камина: dт = √4∙0.34∙0,043∙(1+150/273)/3,14∙10∙3600 получается 0,165 м. То есть, диаметр дымохода для камина составляет 0,165 м.

Теперь приступайте к расчетам по определению самотяги

• сначала необходимо узнать, как именно охлаждается газ на каждый м трубы для камина или печи. Зная, что количество сжигаемого топлива составляет 10 кг/ч, проведите расчет для мощности печи: Q =10∙3300∙1,16= 38,28 кВт;
• тепловой эффект трубы равен 0,34, то есть потери на каждый м составляют 0,34/0,96=1,73 °С;
• из общих 5 м для дымохода печи либо котлов отнимите 2 м, которые уходят к конструкции самой печи, на выходе из оставшихся 3 м ствола получается, что температура газа равна: 150-(1,73*3) =144,8 °С;
• самотяга в нормальных условиях при 0 °С составляет 1,2932, а при температуре на выходе в 144,8 - 0,8452. Выполните расчет: 3*(1,2932-0,8452) получится 1,34 мм Н 2 О. То есть естественный напор для газа будет составлять 1,34 мм Н 2 О, что допустимо для нормальной эксплуатации дымоходной трубы для бытовых котлов, камина либо печи.

При сооружении дымохода необходимо обязательно учитывать не только особенности его конструкции, но и произвести все расчеты, чтобы узнать сечение трубы, диаметр, допустимые температуры газов на выходе. Все это позволит организовать безопасную эксплуатацию, определить предельные значения. При проведении расчетов надо не забывать о том, что конструкции всех труб различаются, расчет для металлической либо кирпичной будет несколько иным.

Расчет дымохода: формулы

Расчет основных параметров дымохода: диаметр, высота, длина, сечение

Ошибки, которые можно совершить в процессе изготовления дымохода, могут сыграть злую шутку с владельцем данной конструкции. Глобальные последствия легко предупредить, если соблюдать все требования, предъявляемые к строительству дымоходов.

Известно, что неправильно спроектированный дымоход способен обратиться во множество серьезных денежных проблем, связанных с его полной или частичной переделкой. Потеря функциональности конструкции может привести к возгоранию или нанесению вреда здоровью у вас и ваших близких.

Основной компонент проектирования – дымоход

Стоит выделить несколько основополагающих моментов, которые помогут грамотно рассчитать параметры дымохода.

1. В первую очередь, занимаясь проектом системы отопления и дымохода в частности, важно выбрать наиболее подходящий материал, из которого он будет сделан. На этот параметр напрямую влияет топливо, которое вы планируете использовать для обогрева помещения. Это важно, так как для одного варианта дымохода конкретный вид топлива может подойти, а для другого – нет.
2. Отличным примером является кирпичный дымоход. Используя дровяной способ отопления, вы уже не сможете подключить его к газовым отопительным приборам.
3. Не менее важно подобрать высоту, диаметр дымохода и его сечение. Неправильный выбор любого из этих данных, естественно, повлияет на функционирование вашего дымохода, его КПД . Кроме того, это может привести к необратимым последствиям для всей системы.
4. В том случае, когда вы используете один отопительный прибор, одним из самых простых способов определения параметров дымохода является просмотр технической документации, которая поставляется изготовителем для каждого устройства. Однако если вы собираетесь использовать сразу несколько приборов, здесь вам понадобятся специальные навыки и твердые знания принципов работы, свойств и прочих моментов. Без грамотного подхода в этом случае не обойтись.

Конечно, вы всегда можете самостоятельно попробовать рассчитать нужные параметры, но в этом случае вам нужно быть полностью уверенным в своих возможностях. В противном случае любая ошибка может вам дорого обойтись.

Универсальный дымоход – возможно ли это?

Вариант проведения дымохода в доме

Как уже было сказано, одним из основных составляющих дымохода является материал, из которого он изготавливается. Многие компании, специализирующиеся на производстве таких устройств, заявляют, что их дымоходы универсальны и готовы работать в любых условиях. Однако можно сразу развеять этот миф: таких систем не существует.

Несомненно, на рынке присутствуют такие конструкции, которые могут нормально функционировать при различных вариантах подключения и с разным топливом. Но не стоит быть уверенным в их качественном функционировании, так как их неплохая работа еще не говорит о том, что они имеют все подходящие параметры качественного и надежного устройства.

Выбор сечения дымохода

Наиболее приемлемой формой дымохода считается цилиндр. В процессе работы стенки дымохода нагреваются не совсем равномерно, что делает движение продуктов горения внутри конструкции путем закручивания по оси. Из этого следует, что цилиндр является оптимальным вариантом, ведь нам нужно обеспечить хорошую тягу для вывода вредных веществ.

• В углах прямоугольных конструкций в любом случае образуются завихрения, которые не дают дымоходу осуществлять нормальную тягу. Однако этот процесс взаимосвязан, так как данные завихрения напрямую зависят от скорости тяги.
• Из этого можно сделать вывод, что прямоугольные дымоходы будут более успешно функционировать с тепловыми приборами, которые не требуют большой тяги. На работу печей и каминов, работающих на дровах, это оказывает только положительное влияние.
• В случае, если дымообороты вашей печи или камина функционируют не совсем должным образом, прямоугольная конструкция дымохода существенно сэкономит тепло, в том время как от дымохода с круглым сечением не будет никакого толка.
• Если же использовать котлы нового поколения, то для них лучше всего подойдет цилиндрический дымоход.
• Экономичность данной системы зависит от скорости прогрева ее составляющих. Чем скорей элементы прогреются до определенной температуры, тем быстрей сработает отключение котла, и он перейдет в режим ожидания.
• Для более быстрого прогрева котла требуется его полноценное обеспечение свежим воздухом. В свою очередь приток создается за счет тяги, соответственно, получается, что с увеличением тяги котел работает быстрей, а система прогревается лучше.

Именно поэтому наиболее оптимальным вариантом для данных котлов считается цилиндрический дымоход.

Расчет внутреннего диаметра дымохода

Многие сомневаются, насколько правильны их мнения и расчеты по поводу диаметра дымохода. В этом случае можно дать один совет – изучайте внимательно инструкцию заводов-изготовителей, там содержаться все нужные сведения. Если же такой документ отсутствует, не лишним будет последовать следующему совету. Для расчета диаметра дымохода, который соединяется с дымоходом с открытой топкой, используется отношение к топке 1:10 . Данный метод соотносится с цилиндрическим дымоходом.

Для расчета сечения конструкции квадратного типа применяется пропорция 1 к 1,5 . При этом диаметр трубы дымохода должен составлять меньший размер, чем поддувало. При теплоотдаче менее 300 кал/час сечение не должно быть меньше размеров 140х140.

От правильного выбора диаметра дымохода зависит успешная работа отопительной системы.

Адекватный расчет высоты дымохода

Неправильный монтаж дымохода может привести к пожару

С сечением вопрос решен, но как теперь быть с расчетом высоты дымохода? Определенно сказать, каким оно должно быть, невозможно. Для получения правильных данных важно принять во внимание многие факторы.

Теплый воздух поднимается вверх, а выходя из дымохода постепенно остывает. Следовательно, с увеличением количества воздуха внутри дымохода температура также повышается. Это приводит к созданию хорошей тяги. Из этого можно сделать вывод: чем больше объем дымохода, тем большее количество воздуха стремится вверх.

Однако объем устройства увеличивается не только за счет высоты, но и размера внутреннего сечения. Допусти, имеется цилиндрический дымоход, высота которого составляет 5 метров . Чтобы повысить тягу, мы увеличили внутренний диаметр устройства. Исходя из предыдущих выводов, с увеличением объема теплого воздуха тяга также стала сильней.

Но по факту это не так. Большой диаметр приводит к быстрому остыванию продуктов горения. Как следствие, на стенках дымохода образуется конденсат, мешающий нормальному дымооттоку. В итоге теряется функциональная тяга.

Можно уменьшить диаметр и увеличить высоту. Логично предположить, что с увеличением объема теплого воздуха он будет остывать не так быстро, следовательно, тяга будет достаточной.

Да, тяга действительно будет хорошей, даже слишком. Ее сила станет настолько велика, что будет охлаждать притоком воздуха топку котла, что существенно снизит эффективность вашего отопительного прибора. Он станет тратить больше времени на прогрев действующей системы, что приведет к большему расходу топлива. Это далеко не самый экономичный вариант.

Если же конструкция будет высокой, а диаметр слишком маленьким, тяга в таком случае может ухудшиться. Это случается как следствие сопротивления в трубе дымохода, поэтому приведет к проникновению угарных газов в помещение. Вот один из примеров неправильного расчета при строительстве дымоходов.

• Определенная схема расчета высоты дымохода встречается в некоторых правилах и технических характеристиках материалов, а также непосредственно здания.
• Также рассчитать подходящую высоту вам помогут специальные программы. Если труба будет находиться ниже или на уровне конька, будет создаваться завихрение. Как уже было сказано, ни к чему хорошему это не приведет.

Угловое подключение к дымоходу желательно избегать

Однако при любом варианте минимальная высота дымохода над скатом крыши не должна составлять менее 500 мм.

Высота дымохода рассчитывается индивидуально для каждой конкретной конструкции. Расчет происходит с учетом нескольких различных параметров. Это угол ската крыши, толщина кровли и расстояние от вертикальной оси конька.

Коллективный вариант дымохода – как его подключить

Лучше всего отдельно рассматривать расчет размера дымохода, который используется сразу для нескольких отопительных приборов, так как в этом случае нужно учитывать все эти конструкции, а также их мощность, тип и используемое топливо.

1) Возьмем вариант, когда в доме при одновременном подключении используются котел общей системы отопления и камин.

2) Очевидно, что это совершенно разные системы, поэтому диаметр дымохода для камина не будет равен диаметру дымохода котла.

3) Обычно камины работают на дровах, в то время как котлы обогревательной системы – на природном газе.

Возникает резонный вопрос: можно ли совместить эти две непохожие друг на друга системы? Да, это действительно возможно. Кроме того, при правильной установке отопительных устройств можно добиться не только их грамотного совмещения, но и более функциональной работы.

Вот основные принципы совместной работы этих устройств.

1. В один дымоход подсоединяются совместно котел и камин. В процессе котел периодически переходит в режим ожидания, таким образом, работает камин и обеспечивает поддержание температуры в дымоходе.
2. Это снижает вероятность образования конденсата и дает качественную тягу при следующем запуске котла.
3. Однако нужно учесть, что размер дымохода для камина должен превышать параметры дымохода для котла. Поэтому, если использовать один котел без камина, это может привести к избыточной тяге и неправильной работе устройства.
4. Как известно, диаметр дымохода для камина рассчитывается в соотношении 1:10 к его топке. Определенно, подобный размер будет слишком велик для котла. Плюс ко всему, камин используется не так часто, как обогревательный котел.
5. Получается, нужно сделать дымоход меньшего диаметра, который подходит для котла? Это является большой ошибкой. При самостоятельной работе котла все будет отлично, но при запуске камина в дымоходе появится повышенное аэродинамическое сопротивление.

В итоге имеем: нестабильную работу отопительных приборов и попадание угарных газов в помещение. А это уже становится опасно для здоровья и даже жизни, ведь отравление угарными газами часто приводит к летальному исходу.

Решение с использованием двухходового дымохода

Одним из наиболее удачных вариантов для совмещения работы нескольких отопительных приборов является двухходовой дымоход. Среди его преимуществ можно выделить следующие:

• Можно использовать сразу несколько тепловых устройств различного типа как по отдельности, так и совместно.
• Стабильное функционирование каждого прибора.
• Снижение затрат на строительство и монтажные работы.
• Экономия пространства.

Устанавливая подобный дымоход, нужно выполнить все условия, которые обеспечат правильную работу каждого прибора. В то время как камин сможет отлично работать и с кирпичным дымоходом, то для использования котла следует выполнить гильзовку. Это защитит кирпич от пагубного воздействия конденсата.

Прежде чем браться за монтажные работы, стоит внимательно ознакомиться с параметрами работы каждого отопительного устройства. Наиболее выгодным решением с точки зрения безопасности и функциональности станет покупка специального двухходового дымохода промышленного производства. Таким образом, вы снизите вероятность допущения ошибок при проектировании. Нельзя не учитывать, что даже для опытного специалиста подключение одновременно нескольких отопительных приборов к одному дымоходу представляет собой нелегкую задачу.

Важное инженерное решение

Необходимо осознавать, что расчет дымоходов представляет собой сложную инженерную задачу. Если вы не являетесь специалистом в данной области и у вас есть определенные вопросы по расчету дымохода для своего дома, постарайтесь использовать специальные профессиональные программы, которые помогут вам правильно выполнить все необходимые вычисления высоты, сечения и длины дымохода. Также, чтобы надежно и верно произвести все расчеты, нужно знать основные свойства материалов и структуру, а также законы термодинамики и аэродинамики.

В том случае, если строительство и проектирование дымоходов не является для вас основополагающим направлением деятельности, наиболее верным решением станет обращение к специалистам. Ведь известно, что от правильной и стабильной работы дымохода зависит не только тепло и уют вашего дома, но и безопасность, а иногда даже жизнь ваших близких.

Реальный расчет конструкции дымохода

Труба на крыше домика, из которой непременно идёт дым, - популярный сюжет детских рисунков, даже если ребёнок растёт в городских кварталах и никогда не был в настоящей деревне. Малышам пока невдомёк, а вот взрослые знают (или обязаны знать), что устройство дымохода для камина должно соответствовать строительным нормам, обеспечивать эффективную и безопасную эксплуатацию очага. Увы, большие дяди, «самостройщики» и неискушённые в профессии строители нередко попадают впросак, не уделяя должного внимания этому вопросу. В нашей статье - краткий обзор наиболее распространённых ошибок при устройстве дымохода и рекомендации, как их избежать.

Неверно выбранная конфигурация каминной трубы

Если растопить камин тяжело, пламя горит невесело, а часть дыма попадает в помещение - слаба тяга, причины нужно искать в неправильно выбранной конфигурации дымохода. Причём сила тяги непостоянна, она может ощутимо меняться в зависимости от направления и скорости ветра, других погодных условий. Нужно упомянуть, что обязательным условием наличия хорошей тяги (и здорового микроклимата в доме) является наличие достаточного притока свежего воздуха с улицы. Пламя сжигает большое количество кислорода, каминная труба работает, как мощная вытяжка. Современные же оконные системы практически герметичны в закрытом состоянии. К камину рекомендуется подвести отдельный воздуховод с улицы с возможностью регулировки. Либо во время топки установить оконную фурнитуру в режим микровентиляции, открыть форточку.

Недостаточная высота дымохода

Для хорошей тяги необходимо обеспечить достаточную высоту каминной трубы по двум параметрам:

• Общая высота от колосниковой решётки до оголовка дымовой трубы на крыше должна составлять не менее 5 метров. Чем больше высота - тем сильнее тяга.
• Труба должна возвышаться над коньком не менее, чем на полметра при условии, что она находится от него на расстоянии до 1,5 м. Если дальше - отметка определяется с учётом угла наклона кровли.

Обратите внимание, что нужно учитывать также высоту расположенных рядом строений

Дымоход нельзя объединять под одним колпаком с вентиляционными трубами. Если они расположены в одном блоке, выход от очага следует поднять выше.

Такую конструкцию на строительном сленге именуют «свеча». Если оголовок каминной трубы не вывести за пределы общего колпака, помимо слабой тяги возможет обратный заброс дыма в помещения

Значительное отклонение от вертикали

Прямая вертикальная труба обеспечивает наилучшую тягу. Изгибы, наклонные и тем более горизонтальные участки её ухудшают. Если не удаётся сделать дымоход прямым, смещение желательно сделать с помощью наклонных элементов, а угол выбрать не более 45º. Нормы всё же разрешают устроить горизонтальный участок в месте подключения, но длина его ограничена одним метром. Сумма горизонтальных проекций смещений осей труб от уровня выхода из камина до оголовка на крыше вне зависимости от наклона труб не должна превышать 2 м. При этом минимальная высота дымохода (5 м) должна быть увеличена на эту величину (сумму проекций).

Сумма смещений горизонтальных проекций высчитывается вне зависимости от того, в каком направлении происходит поворот. Для случая, изображённого на чертеже справа, смещение нижней и верхней отметки трубы относительно вертикали составит А-В, но искомая нами величина - А+В

Неправильно определено сечение

Сечение дымохода для камина не должно быть меньше положенного, больше - пожалуйста, но в меру. Определить оптимальные параметры несложно:

• Для заводского камина нужно просто заглянуть в инструкцию конкретной модели. Такие камины имеют выход круглого профиля диаметром от 150 до 260 мм.
• Размеры дымохода для камина ориентировочно можно определить исходя из размеров топки. Грубо: сечение трубы круглого профиля должно равняться 10% площади зеркала камина (ширина портала, умноженная на его высоту). При более точных подсчётах учитывают форму дымохода (квадрат, прямоугольник) и его высоту. Помимо формул, можно воспользоваться графиками взаимозависимости показателей.

График слева показывает величину поправки при определении сечений квадратных и прямоугольных каминных труб по отношению к круглым. График справа определяет диаметр дымохода для камина по отношению к площади портала с учётом высоты дымохода

Если каминная труба кирпичная, необходимо также сделать поправку на сопротивление движению газов, вызываемое неровностями кладки. В зависимости от того, насколько аккуратно она выполнена, сечение нужно дополнительно увеличить на 5-20%.

Как улучшить тягу без переделки дымохода

Можно ли улучшить тягу, не переделывая дымоход внутри дома? Да, есть три пути:

• Увеличить высоту дымохода над крышей. Это может иметь положительный эффект при определённом направлении ветра, если труба находится на значительном (более 1,5 м) расстоянии от конька.
• Установить на оголовок специальный дымоходный флюгер. В штиль он никак себя не проявляет, но в ветреную погоду защищает от задувания, препятствует возникновению обратной тяги

Необходимо следить за работоспособностью поворотного узла флюгера, он должен свободно вращаться

• Установить электрический дымосос. Это умеренной дорогой способ, но гарантированно эффективный.

Электрический дымосос (крышный вентилятор) рассчитан на работу с отходящими газами с температурой до 250 ºС, это соответствует штатному режиму горения, но не более. Нужно помнить об этом ограничении и не перегревать топку

Неверно выбранный материал для труб и неправильный монтаж

Свойства материала для труб должны соответствовать условиям эксплуатации. Для изготовления каминной трубы могут быть использованы следующие материалы:

Кирпичная кладка

Традиционный и надёжный вариант. Следует учесть, что качество обжига полнотелого печного кирпича должно быть высоким. Особенно это важно при подключении к дымоходу заводской топки длительного горения. В экономном режиме температура выходящих газов невысока, из-за этого в трубе может выпадать конденсат. Недостаточно прочный и пористый кирпич начнёт разрушаться, быстрее всего над крышей, где влага зимой будет замерзать.

Слабо обожжённый кирпич не подходит для устройства дымохода

Оптимальное решение - смонтировать внутри кирпичного канала вкладыш из нержавеющей стали.

Стальной вкладыш можно опустить в прямой кирпичный канал как во время, так и после окончания строительства, это подходящий вариант при реконструкции здания

Вкладыш не должен свободно болтаться в кладке. Для этого его крепят хомутами, если монтируют вместе с возведением трубы либо снабжают пружинящими элементами (как на рисунке), если вставляют после

Трубы из нержавеющей стали

Трубы из нержавеющей стали, одинарные и двойные утеплённые - самый популярный и доступный сегодня вид дымоходов. Не требуют возведения фундамента, быстро устанавливаются. Однако ошибкой некоторых застройщиков является выбор изделия исключительно по цене без учёта свойств металла. Не все виды стали в полной мере подходят для эксплуатации с каминными топками. Жаропрочными (рабочая температура 700 ºС и выше) являются марки AISI 304, AISI 309, AISI 316, AISI 321. Рабочие температуры марок AISI 430, AISI 409 начинаются с 500 ºС. Максимальные температуры, которые сталь выдерживает в течение недолгого периода времени, выше на 200-250 ºС.

Отходящие газы в каминах с закрытой топкой нагреваются до 200-500 ºС, открытой - до 350-600 ºС. Однако эти данные справедливы лишь до того момента, пока очаг топят в штатном режиме, загружая дрова не больше положенного и не превышая оговоренное в инструкции время интенсивного горения. Любители «раскочегарить» камин побыстрее и протопить пожарче вполне могут довести температуру отходящих газов на входе в дымоход до 1000 ºС. По мере продвижения по вертикальному дымоходу они заметно остывают, но первые полметра-метр могут нагреться очень и очень сильно.

Какую трубу выбрать для дымохода? Идеальное решение - сталь марки AISI 321. Она, при относительно умеренной цене, обладает достаточной жаропрочностью, устойчива к возгоранию сажи, кислотостойка. Трубы этой марки лучше всего подходят и для газовых каминов. Для угольных (есть и такие) желательно использовать марку AISI 309, её жаростойкость выше, но и цена больше. Если бюджет поджимает, конструкция дымохода для камина может быть компромиссной: первый от топки сегмент длиной около метра выполняется из трубы марки AISI 321 толщиной 1 мм, выше используется менее дорогая сталь, например, AISI 409, толщину можно уменьшить до 0,8 мм, если топить камин умеренно. Нужно помнить, что такой дымоход может не выдержать возгорания сажи и нужно следить за чистотой внутренних поверхностей труб, использовать качественное топливо. Марка нержавеющей стали для наружной оболочки утеплённой трубы не имеет большого значения, а толщины достаточно в 0,5 мм.

Подключение утеплённого дымохода к топке рекомендуется делать через неутеплённый участок длиной 40-100 см, это предотвратит его перегрев.

На иллюстрации - схема дымохода для камина, выполненного из двойной утеплённой трубы из нержавеющей стали. Перегрев такого дымохода маловероятен: неутеплённый переходник над топкой сбрасывает сильный жар на начальном участке, а расположенный выше водогрейный бак служит дополнительным охладителем

Керамические дымоходы

Полностью соответствуют предъявляемым для камина требованиям, но стоят довольно дорого, поэтому используются нечасто.

Модульные керамические дымоходы весьма надёжны, но отечественные предприятия не спешат налаживать их производство, а импортные дороги

Эмалированные воздуховоды

Пару слов об эмалированных воздуховодах, которые продавцы нередко предлагают для каминов. Рабочая температура таких труб не превышает 500 ºС, максимальная - 650 ºС. Теоретически они подходят для закрытых топок, у которых в инструкции прямо разрешено использовать дымоходы с ограничением температуры в 500 ºС. Практически, при нарушении рекомендаций производителя и использовании с мощными топками, эмалированная труба может не выдержать повышенной термической нагрузки. В лучшем случае расплавится покрытие, в худшем - сталь прогорит.

Нарушения противопожарных норм

Описать все тонкости противопожарных мероприятий, проводимых при прокладке дымохода, в рамках короткой главки не получится. Более подробные материалы есть на нашем ресурсе, многое можно почерпнуть из инструкции к заводской топке. Упомянем о наиболее важных моментах:

• Между каминной трубой и сгораемыми конструкциями (перекрытия, выход на кровлю) должна располагаться противопожарная разделка, заполненная несгораемым материалом, для этих целей подойдёт базальтовая вата. Расстояние от наружной поверхности дымохода и деревянных конструкций определяется типом камина или печи и видом трубы.

Дымоход должен быть надёжно изолирован от сгораемых конструкций

В любом случае оно должно быть не меньше 13 см для сэндвич-труб и 25 см для одинарных. Если пластины, прикрывающие отверстие, выполнены из стали, на деревянные конструкции их накладывают через лист изолирующего материала (асбестовый картон, стекломагнезит, ГВЛ).

Противопожарная разделка должна присутствовать при проходе как через горизонтальные, так и вертикальные конструкции

• Кирпичный дымоход вместо разделки ватой может иметь утолщение до полутора кирпичей (38 см) с прокладкой из асбокартона или СМЛ в местах прохода через сгораемые конструкции.
• Между каминной трубой и стенами из сгораемых материалов необходимо выдержать определённое расстояние либо установить защитный экран.
• Важно правильно установить облицовку заводской каминной топки, исключив её перегрев. Между потолком и внутренним пространством облицовки должна располагаться конвекционная камера, отделённая теплоизолирующими экранами. В облицовке и камере нужно сделать вентиляционные отверстия достаточного сечения.

Примерно так должна выглядеть конструкция дымохода и камина, собранная с учётом противопожарных требованийДымоход должен быть надёжно изолирован от сгораемых конструкций

В заключение отметим, что расчет дымохода для камина и его монтаж - дело ответственное и выполнение этих работ следует доверить квалифицированным мастерам.

Видео: дымоход для каминов
