Фундаменты на сваях, а также на столбах, благодаря низкой экономической составляющей и относительной простоте монтажа, пользуются у застройщиков заслуженной популярностью. Они удобны тем, что не требуют большого объема земляных работ, пригодны практически для любого грунта, годятся под всякое сооружение. Для частного строительства, если только под строением не нужен подвал, это самый приемлемый вариант. Особенно под небольшую постройку, вроде бани или сарая.

Только пробурить скважины и смонтировать сваи - это начало работы, которую вполне доступно сделать самостоятельно. Но, сами по себе сваи не могут служить основанием, так как работать фундаментом могут только в комплексе с обвязкой, которую еще именуют ростверком. Его делают железобетонным, металлическим, деревянным из бревен или бруса. Под каркасные или каркасно-щитовые здания обвязка свайного фундамента брусом самая подходящая.

Назначение и виды ростверка

Обвязкой называется и действия, и устройство, которые означают, что этот элемент соединяет оголовки свай в единую конструкцию. Она служит для равномерного рассредоточения нагрузки от постройки на каждую сваю. Виды ростверков зависят от материала их изготовления:

1. Металлический делают из швеллера, который крепят к оголовкам свай при помощи сварки. Для этого случая, и в других вариантах тоже, верх каждой сваи заканчивается горизонтальной стальной пластиной с отверстиями под болты или с приваренными шпильками. Все металлические конструкции обязательно покрывают составами против коррозии.
2. Железобетонную обвязку может выполняют из сборных элементов в виде перемычек или ригелей, которые соединяют между собой и со столбами. Второй вариант это - монолитная железобетонная конструкция, которую делают по принципу ленточного фундамента. Весьма удобно и практично такой ростверк делать в несъемной опалубке, служащей одновременно и ограждающим элементом и теплоизоляцией.
3. Деревянная обвязка фундамента на винтовых сваях брусом или бревнами делается обычно для построек из древесины. Оцилиндрованное бревно применяется для обустройства оснований срубов. Брус натуральный или клееный - под каркасные здания. Для ростверка используют изделия сечением 150×150мм, а в качестве крепежных элементов - стальные шпильки или болты. Крепление может осуществляться посадкой на резьбу, выходящую из свай. Или болтами через отверстия в закладных деталях оголовков столбов. Иногда обвязка фундамента брусом выполняется с помощью хомутов из катанки. Но, в любом случае, оголовок сваи накрывают рубероидом или кусками гибкой черепицы, чтобы создать гидроизоляционную прослойку.

Сооружение ростверка

Иногда деревянные постройки возводят совсем без фундамента. На песчано-глиняную подушку укладывают первый венец, тщательно обработанный дегтем или битумом. Построенный таким образом сарай или баня служат долгое время. При этом существует риск подмывания грунта и заносов зимой. Поэтому строительство любого здания надежнее осуществлять на прочной основе. Рассмотрим два варианта.

На ленточном основании

Бывают случаи, когда выполняется обвязка брусом ленточного фундамента. Она может понадобиться, если стены строения делают каркасными. Первым венцом служит ростверк, который сооружают из толстого бруса. Его установка производится на анкера или шпильки, предусмотренные в процессе заливки ленточного основания. Порядок строительства выглядит таким образом:

• проверка горизонтальности верхней поверхности железобетонной ленты строительным уровнем и ее выравнивание цементно-песчаным раствором (в случае необходимости);
• укладка гидроизоляционного слоя из рубероида на битумной мастике;
• разметить на балках будущего ростверка места его соединения с фундаментом и просверлить отверстия под анкера;
• каждый анкер необходимо защитить прокладкой и шайбой;
• брус аккуратно "надевают" отверстиями на шпильки и закрепляют анкера гайками;
• углы брусьев ростверка и места примыкания балок под перегородки соединяют способом "в лапу" или "в чашу", скрепляя их саморезами или гвоздями.

Если говорить о материалах, то лучше всего выполнять обвязку фундамента брусом из лиственницы. Так как это дерево относится к твердым породам, пожалуй, единственное из хвойных.

На свайном фундаменте

Существует два способа крепления венца к оголовкам свай - на болты или шпильки, а также при помощи хомутов из катанки. Однако многие профессионалы на практике применяют оба способа одновременно и рекомендуют это делать умельцам, в случае выполнения обвязки свайного фундамента брусом своими руками. Двойной метод крепления первого венца придаст основанию дополнительную прочность и уверенность в надежности. Также следует помнить о том, что металлические конструкции непременно должны покрываться антикоррозийной защитой, а деревянные - обрабатываться антисептиками. Такие процедуры периодически должны повторяться, хотя бы раз в год. Оголовки свай должны быть накрыты стальными пластинами с анкерами и дальнейшая обвязка винтового фундамента брусом производится в таком порядке:

• по всем местам соприкосновения первого венца с металлом нужно уложить куски рубероида или другого гидроизолирующего материала;
• предварительно просверленными отверстиями брус насаживают на анкера опор; удобно, когда пластины со шпильками выполнены с небольшими вертикальными стенками; в этом случае, брус сядет точно на свое место, без смещения;
• между собой детали обвязки соединяют саморезами, гвоздями, можно при этом для прочности использовать металлические накладки и уголки; анкерные болты закрепляют гайками; в случае невозможности применения анкеров или шпилек, используют прочные хомуты.

Подобный метод крепления должен быть выполнен по всем точкам соприкосновения венца и сваи. Кстати, этот же способ используют при устройстве обвязки столбчатого фундамента брусом. Процесс обустройства ростверка должен сопровождаться систематической проверкой горизонтальности и вертикальности конструкций, а также правильности соблюдения углов примыкания деталей между собой и со стойками для стен.

О чем нужно помнить

Чтобы ростверк был выполнен с максимальной точностью и хорошим качеством, нужно перед началом работ нивелиром выполнить проверку совпадения верхних отметок всех опор. А также, точность их расположения по плану строительства. То есть, все геометрические параметры по горизонталям, диагоналям и вертикалям должны соответствовать заданным величинам. Иначе, отдельные части обвязки будет невозможно увязать в единую конструкцию.

Брус для ростверка должен отвечать по качественным показателям все нормам и стандартам. Нельзя строить обвязку из материала, поврежденного вредителями и имеющего высокую влажность.

Крепежные элементы (саморезы и гвозди) следует располагать по центральной оси элементов конструкции, чтобы не допустить растрескивания. А точки соединения деревянных деталей между собой необходимо прокладывать джутом или паклей.

В индивидуальном строительстве хозяин стремится экономить каждый рубль, и столбчатый, свайный или комбинированный фундамент все больше пользуется спросом: возведение такого основания для дома или другой хозпостройки требует намного меньше финансовых и трудовых затрат, времени, и не требует задействования спецтехники. Но, как и в любом другом вопросе, в строительстве столбчатых фундаментов существуют сложные моменты, и это – обвязка свайного фундамента, то есть, своего рода ростверк, если речь идет о бетоне, и мощный нижний пояс, если обвязка делается деревянным брусом.

Для чего необходима обвязка фундамента

Сам фундамент выполнить гораздо проще и быстрее, чем сделать последующую обвязку брусом своими руками, металлом или бетоном. Тем не менее, ее необходимо сооружать, и зачем это делать, рассмотрим более подробно. Для соблюдения технологии следует правильно понимать принцип работы свайного или столбчатого фундамента. Обычно такие основания возводят для объектов с небольшим общим весом, так как нагрузочной способности любой винтовой сваи или столба из любого материала вполне достаточно, чтобы выдержать вес строения. Кроме того, финансово обвязка брусом винтовых свай намного более выгодна, чем строительство ленточного или плитного основания, да и времени на строительство уходит в несколько раз меньше. На фото ниже показана двойная обвязка брусом:

Свайное основание включает в себя несколько свай – в зависимости от общей площади частного строительного объекта их может быть от нескольких единиц до нескольких десятков. Сваями могут служить столбы из стали или ж/б трубы, погруженные в грунт на расчетную глубину, но не выше точки промерзания грунта, то есть, как минимум, на 1-1,5 метра. Эти свайные опоры держат здание над поверхностью грунта таким образом, чтобы нижняя часть дома не соприкасалась с почвой, не впитывала влагу и не промерзала от грунта.

Но столбчатые опоры неравномерно распределяют нагрузку от веса здания по грунту, и, чтобы дом не перекосился, сваи обвязывают конструкцией из подходящего материала. Такая обвязка дома из бруса уменьшает давление на м 2 от массы объекта и равномерно распределяет вес по периметру и по внутренним и несущим стенам строящегося дома.

Термин «обвязочный брус» обозначает горизонтальные детали (деревянный брус, стальной уголок, швеллер или двутавр, бетонный ростверк), соединяющие все сваи или столбы друг с другом в единую монолитную конструкцию. Любую обвязку можно назвать ростверком, так как она служит для усиления прочности и продления срока эксплуатации здания.

Разновидности и этапы обвязки

Обвязку свайного основания брусом делают последовательно:

1. Подготавливают фундамент – выравнивают его и гидроизолируют;
2. Подготавливают стройматериал ростверка;
3. Монтируют пояс обвязки.

Делается обвязка винтовых свай брусом или другим стройматериалом, если сваи возвышаются над поверхностью грунта ≥ 0, 5 м. Дом может быть не только деревянным, но и построенным из пено-, газобетона, пустотелого кирпича или СИП-панелей.

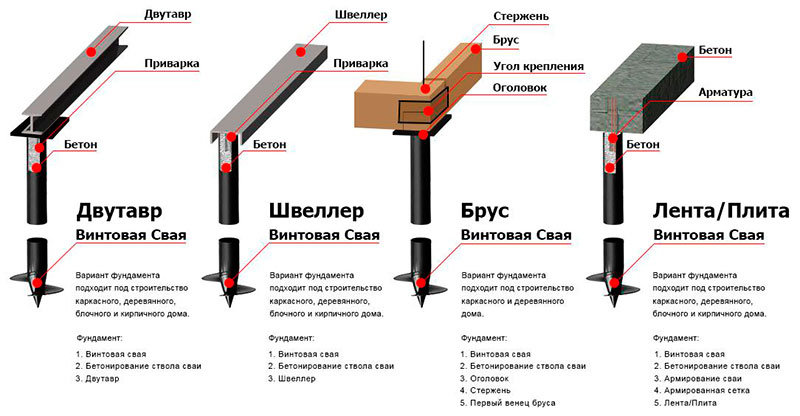

Разновидности обвязки в зависимости от материала конструкции:

1. Ростверк брусьями собирают для строения из дерева. Прочная обвязка свайного фундамента брусом делается сечением ≥ 150 мм, квадратной формы. Метизы для соединений в конструкции – стальные шпильки М14-М16 или хомуты из мягкой толстой проволоки. Брус необходимо предварительно гидроизолировать, а также пропитать антипиреновыми и антисептическими составами. Металлические детали защищают антикоррозийными средствами;

2. Швеллер, уголок или двутавр крепится на сваи сваркой или соответствующими метизами – способ крепления зависит от материала свай или столбов. Всю открытую поверхность металлического ростверка покрывают антикоррозийными составами в 2-3 слоя;

3. Железобетонное обвязывание свай делается сборным или цельнолитым. Конструктивно такая обвязка напоминает ленточный фундамент, уложенный на сваи или столбы. Делается для кирпичных или блочных домов, но при соответствующих расчетах может применяться и для деревянных зданий. В сборной обвязке используются балки, которые укладывают на сваи и соединяют друг с другом. Для возведения цельного ростверка делается опалубка, в которую устанавливается армирующий каркас и заливается бетонный раствор. Опалубку делают съемной (листовые материалы, доски, и т.д.) или несъемной (экструдированный пенополистирол);

Как крепить обвязку

Прежде, чем приступать к обвязке свайного основания, следует выбрать способ сборки и крепления ростверка, а также выбрать соответствующие стройматериалы.

Стандартная обвязка фундамента брусом соединяется между собой двумя способами: прямой стык или косой прируб. Места соединений защищают накладкой из досок или шарниром Гербера. Наружная обвязка свайного основания делается двойной.

К сваям деревянный, металлический и железобетонный ростверк крепят следующим образом:

1. На резьбовые метизы – болты, винты, шпильки;
2. На сварку;
3. На хомуты или скобы.

Ленточное основание

Обвязка нужна не только для свайно-винтовых и столбчатых фундаментов, но и для ленточных оснований, так как к бетону трудно прикрепить стеновой брус, щиты или бревна. В качестве промежуточного звена между материалом дома и фундамента выступает обвязка. Сам пиломатериал крепится к бетону на закладную арматуру, которая устанавливается при заливке фундамента.

Установка деревянной обвязки на ленточное основание:

1. Поверхность фундамента должна быть строго горизонтальной и ровной. Разница поверхности ленты по высоте должна составлять + / – 1 см, поэтому неровности заливают тонкой стяжкой, а меньшие перепады регулируют деревянными подкладками;
2. Поверхность железобетонной ленты необходимо гидроизолировать. Для этого используют битум, рубероид или толстую полиэтиленовую пленку. Материал укладывают или наносят в 2-3 слоя;
3. В брусе сверлятся отверстия диаметром на 1-2 мм больше, чем диаметр анкеров, залитых в тело бетонной ленты. На каждый анкер надевается резиновая прокладка и широкая стальная шайба, предохраняющая дерево от деформирования при затягивании резьбы;
4. Обвязочный брус укладывается на гидроизоляционный слой, чтобы анкера попали в отверстия. Друг с другом брус соединяется «в чашу» или «в лапу»;
5. Поверх шайб накручиваются гайки, а в точках соединений бруса шпильки не обязательны;
6. После монтажа пояса обвязки начинается сборка стен дома.

Свайное основание

Самые распространенные при строительстве дома способы крепления брусовой обвязки на столбы или винтовые сваи – это резьбовое соединение и крепление при помощи хомутов. Двойное крепление делает соединение прочным и долговечным, не дает сваям расшататься и равномерно распределяет нагрузку по всем сваям. Предварительная подготовка древесины перед сборкой обвязки заключается только в пропитке бруса антисептическими и антипиреновыми составами, а подготовка металлических деталей сводится к защите поверхностей антикоррозийными составами.

Последовательность обвязки свайно-винтового основания:

1. Сначала обвязка из бруса крепится на резьбовое соединение к сваям. Брус расчетной длины помещается между двумя сваями, и там, где он контактирует с металлом, прокладывается рубероид. Гидроизоляцию желательно дополнительно пропитать олифой;
2. К боковым стойкам брус крепится на саморезы, а к нижней поверхности – шпильками или анкерами;
3. Для усиления прочности конструкции по наружным углам бруса врезаются шипы, или же соединение усиливается установкой металлических уголков, которые должны быть оцинкованными или покрытыми антикоррозийным покрытием. Уголок крепится на саморезы из нержавейки или оцинкованные шурупы;

Таким образом собирается вся обвязочная конструкция – и по наружным сторонам, и внутри периметра.

Если сваи забиты или ввинчены в форме фланца, и по бокам брус прикрепить к ним нет возможности, то вместо резьбовых соединений делают крепление на хомуты: брус укладывается на верхние торцы свай, а соединяется друг с другом на саморезы. Металлический ростверк скрепляется сваркой.

При соединении бруса в обвязочную конструкцию необходимо постоянно проверять горизонтальность его поверхностей, чтобы при дальнейшем возведении стен они не перекосились, опираясь на неровную поверхность обвязки. Контроль осуществляется обычным строительным уровнем.

После соединения бруса по периметру объекта необходимо между сваями на брусья, расположенные горизонтально, надеть конструкцию из бруса меньшего сечения, соединенного буквой «П», концами вниз. Эту конструкцию называют хомутом – такой хомут можно по размеру делать меньше, чем брус обвязки. При помощи этих хомутов происходит усиление крепления всей обвязки. В процессе сборки основной обвязки эти деревянные хомуты скрепляются с соседними сваями на резьбу или металлический уголок. После сборки обвязки все соединения необходимо проверить на прочность расшатыванием: если при максимальных усилиях конструкция не шевелится, сборка считается удовлетворительной.

Свайно-винтовой фундамент остается одним из самых популярных решений для индивидуального строительства благодаря своей доступности, простоте и устойчивости даже на «плывущих» грунтах . Однако чтобы ваш дом был еще более уютным и не требовал ремонта как можно дольше, необходимо сделать его основание еще более прочным и долговечным. Для этого производят такие операции, как обвязка и закрытие винтовых свай.

Неопытные строители часто путают обвязку винтовых свай с закрытием фундамента. Хотя эти два этапа процесса строительства основания дома определенным образом связаны между собой, они преследуют несколько различные цели.

Обвязка предполагает объединение оголовков уже установленных в грунт винтовых свай в единую конструкцию по всему периметру фундамента и по контуру, где будут возводиться внутренние стены строения.

Отсутствие обвязки, которую делают с помощью бруса, доски, швеллера и других материалов, приведет к тому, что на каждую сваю будет оказываться неравномерная нагрузка. Последствием этого станет быстрое разрушение фундамента, который просто «поплывет».

Закрытие винтовых свай придает строению более эстетичный вид и позволяет свести к минимуму потери тепла. Ведь поскольку фундамент не является и под домом остается открытое пространства, пол в таком здании вряд ли будет достаточно теплым.

Для закрытия используют множество современных материалов.

Варианты обвязки

Обвязка свай брусом

Владельцам сравнительно легких строений – деревянных или каркасно-щитовых – стоит отдать предпочтение именно этому виду обвязки. Ростверк из бруса нельзя назвать очень прочным, но для такого строительства это наиболее подходящий и доступный по цене вариант.

Часто для обвязки используют брус, изготовленный из древесины хвойных деревьев, поскольку его стоимость в разы меньше подобных изделий, сделанных из древесины лиственных пород, а отличия в эксплуатационных характеристиках минимальны.

Перед установкой ростверка на брус обязательно наносят специальные антисептические составы, предотвращающие разрушение древесины под воздействием атмосферных факторов, и покрывают битумным гидроизоляционным слоем. Последний придает брусу водоотталкивающие свойства.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые , поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

Существует и другой способ обвязки доской. Доски склеивают друг с другом и дополнительно скрепляют саморезами и гвоздями. При небольшой толщине досок можно проложить их фанерой для большей прочности. При монтаже важно разнести места состыковки досок на различные сваи и использовать проверенный метод «в полдерева».

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Иногда вместо швеллера применяют двутавр, отличающийся большой устойчивостью к сжимающим нагрузкам и обеспечивающий большую жесткость конструкции. Часто используют двутавры с сечением 20. В случае швеллера для несущих стен берут металлические балки с сечением около 30 мм, для остальных – с сечением примерно 20 мм.

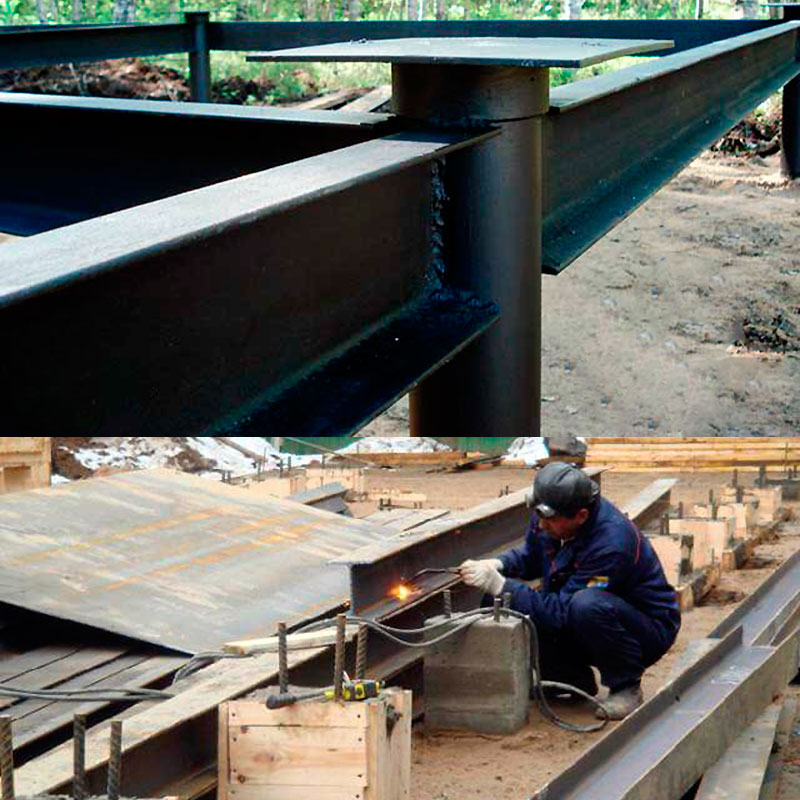

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

Чем закрывают свайный фундамент?

Закрытый свайно-винтовой фундамент – это надежная защита от грызунов и других животных, которые могут поселиться в пустом пространстве между сваями. Также обшивка и отделка такого основания предотвратят потери тепла в жилище и помогут создать там хороший микроклимат без избыточной влажности.

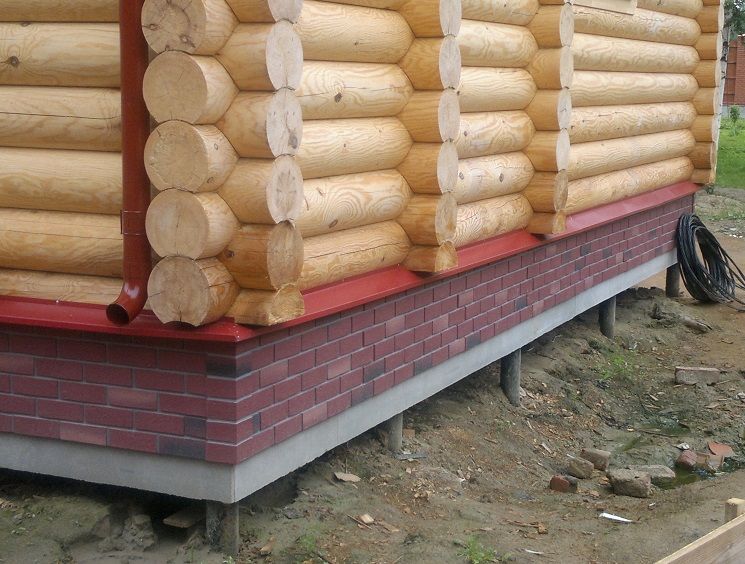

Наиболее популярные способы закрытия свайно-винтового фундамента :

• создание навесного цоколя;
• создание мелкозаглубленного цоколя ленточного типа.

Для навесного цоколя используют тонкие и не слишком мощные композитные и полимерные материалы, а также древесину. Нагрузка при этом на винтовые сваи оказывается минимальной, а простота и быстрота монтажа в совокупности с дешевизной часто подкупает.

Любой вид отделки основания на сваях требует обязательного наличия двух вентиляционных отверстий на противоположных стенах дома. Это предотвратит скопление влаги на сваях и ростверке, которые не будут корродировать или гнить (в случае древесины).

Тем не менее, свайный фундамент прослужит дольше при установке мелкозаглубленного ленточного цоколя, который станет лучшей защитой для свайного каркаса, гарантируя его долговечность.

Тепло- и гидроизоляция при закрытии цоколя

Все разновидности отделки цоколя предполагают обустройство тепло- и гидроизоляционного слоя, который сверху обкладывают асбестоцементными плитами, декоративными термопанелями, монтирующимися на обрешетку из досок либо шиферную плиту, или кирпичами. У всех этих материалов есть свои плюсы и минусы:

Обвязка и закрытие винтовых свай – очень важный этап строительства дома, от которого зависит, как скоро ему понадобится капитальный ремонт.

Вконтакте

Свайный фундамент во многих случаях предпочтительнее других типов оснований, особенно в сфере малоэтажного строительства, так как позволяет значительно сэкономить на его возведении. Этап обвязки винтовых свай брусом является обязательным и является одним из самых сложных и ответственных. Но прежде чем рассмотреть порядок его проведения, необходимо понять, зачем этим нужно заниматься и насколько важно при этом качество.

Что такое свая? Полая труба из высокомарочной стали, которая имеет один конусовидный конец с приваренными «лопастями». После ее вкручивания в грунт над поверхностью возвышается только часть «ствола», на которой находятся диаметрально высверленные отверстия (технологические). После окончания и предварительного выравнивания «верхушки» срезаются. Как на них крепить стены дома? Именно поэтому перед тем, как приступить к их возведению, мастера занимаются монтажом своеобразной «прослойки» между основанием и самим строением.

Зачем нужна обвязка?

Она решает несколько задач:

• жестко связывает все установленные сваи в единую конструкцию;
• позволяет произвести более точное выравнивание их верхних срезов в одной плоскости (горизонтальной), так как в процессе вкручивания опор технологических ошибок избежать трудно, особенно если работа выполняется самостоятельно;
• равномерно распределяет по периметру всю нагрузку на фундамент;
• частично защищает стены от воздействия грунта.

Для обвязки применяются различные способы (например, сооружение ростверка – одна из ее разновидностей) и материалы – бревно, швеллер (показано на рисунке).

Но все-таки лучшим вариантом является обвязка не просто древесиной, а брусом, так как он имеет прямоугольное сечение, что несколько упрощает работу по его монтажу (в том числе, и крепление нижнего ряда стен).

Одинарная обвязка

Самым эффективным способом является комбинированный, при котором сочетаются 2 методики – фиксация саморезами (анкерами) + хомутами (уголками, пластинами).

Установка оголовков

Такие элементы крепятся на «верхушках» всех свай. Как правило, это металлические пластины, которые привариваются на концах опор.

Но в случае обвязки брусом, учитывая его строгие размеры, целесообразно установить фланцы (буква «П» в перевернутом виде). Расстояние между «ногами буквы» зависит от параметров заготовок, так как они будут укладываться между ними (минимальное сечение бруса для обвязки – 150 мм). Естественно, что отверстия под элементы крепежа готовятся заранее.

Подготовка заготовок

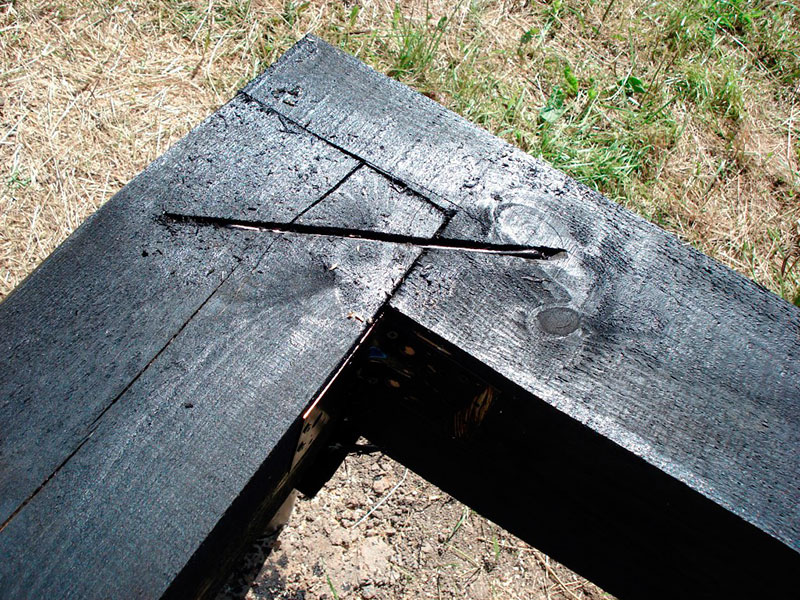

На их концах делаются выпилы, а какой тип соединения бруса выбрать – решает мастер. Понятно, что первый значительно проще и не требует большого опыта, но он менее надежен. Дополнительно подготавливаются пазы под лаги.

Укладка и фиксация бруса

Первое, что необходимо сделать – проложить все фланцы гидроизоляционным материалом (самый дешевый – рубероид). Как вариант – битум + пленка п/э. Задача – древесина не должна соприкасаться с металлом. Хотя бы потому, что на нем в процессе эксплуатации будет конденсировать влага и постепенно впитываться в брус.

Работа всегда начинается с углов. Первые 2 смежных бруса предварительно стыкуются, выравниваются, после чего проверяется соответствие соединения 90º (при помощи угольника). После дополнительной подгонки заготовки скрепляются метизами. Саморезы значительно лучше, чем гвозди, так как при необходимости произвести ремонт их проще удалить. По остальным углам – аналогично.

После этого проверяется правильность геометрии периметра (методом сравнения диагоналей). И только убедившись в их равенстве, можно продолжать монтаж.

Укладка бруса по сторонам сложностей не представляет, учитывая, что все изделия имеют одинаковую (калиброванную) длину. Их соединения, с точки зрения ремонтопригодности, желательно делать «встык». Между собой они скрепляются металлическими пластинами и скобами (возможные варианты показаны на рисунке).

Внутри периметра методика мало чем отличается от вышеизложенной (пример – на рисунке).

Все стыки, во избежание появления «мостиков холода», необходимо утеплить (для этого целесообразно использовать джутовую ленту).

Обработка обвязки

Как правило, брус покрывается , поверх которой накладывается материал гидроизоляции. После этого можно приступать к следующему этапу строительства.

Особенность двойной обвязки

Она считается более надежной и ремонтопригодной.

Технология принципиально не отличается, но есть несколько нюансов:

• для 1-го «уровня» берется брус 200 мм;
• для второго – сечением 100 х 150; при этом укладка 2-го ряда ведется установкой заготовок «на попа» (меньшей стороной);
• во 2-м уровне не делаются запилы под лаги;
• места стыков брусьев по рядам должны быть разнесены.

• Для обвязки рекомендуется брус из древесины хвойных пород. Лучший вариант – лиственница. Так как материал будет располагаться непосредственно над землей, то на него будет интенсивно воздействовать влага. Ее влияние снижают различные пропиточные составы, но и они имеют срок действия. Особенность же лиственницы в том, что это дерево при намокании становится только прочнее.
• После окончания сварочных работ все места, подвергавшиеся температурному воздействию, целесообразно обработать антикоррозийным составом. Дело в том, что сваи имеют защитное покрытие, которое сваркой повреждается.
• Для более точного выравнивания бруса по горизонтали в месте его укладки на фланец или подкладывается клин, или делается небольшой выпил.
• При отсутствии ростверка можно дополнительно усилить фундамент «укосинами» из металла.

Встречаются рекомендации, как изготовить для обвязки «склейку» (наподобие бруса) из досок. И приводится аргумент – выйдет дешевле. Как бы мастерски ни был написан текст, какие бы достоинства такой методики ни приводились – делать этого не стоит . Возможно, «самоделки» и пригодятся где-нибудь в другом месте, но если дело касается фундамента, то лучше не экспериментировать – любая переделка выйдет намного дороже.

Брусовые жилые дома можно выстроить не только дёшево, но и выгодно. В данном случае большинство работ выполняется самостоятельно. Это касается сборки самого дома, которая предусматривает использование принципа конструктора.

Винтовые сваи на этапе закладки фундамента нужно будет вкрутить в землю, в данном случае придется действовать по технологии вкручивания обычных саморезов. С некоторыми затруднениями вы можете столкнуться лишь при обвязке винтовых свай. Это обусловлено тем, что в ходе операции нужно будет сформировать ростверк, а от качества работ зависит успех строительства.

Если вы решили установить свайный фундамент, укладываемый на винтовых опорах, то вам придется работать со слабо нагруженным основанием. Конструкция подходит для малоэтажных брусовых домов, гаражей, сараев и одноэтажных бань.

Несущая способность таких оснований компенсируется внушительной скоростью строительства и скромной сметой.Фундамент на сваях имеет в конструкции вертикальные опоры и обвязки, которые располагаются горизонтально. Что касается опор, то их может быть 4 и больше.Горизонтальная обвязка представлена ростверком. Его можно создать из любого материала, который подходит для формирования балки.

Для этого обычно используются:Последний вариант ложится в основу бруса, из металла можно выполнить уголок или швеллер, что касается бетона, то он представлен в данном случае блоками. Обвязка винтовых свай предусматривает соединение балок между собой и с ростверком. Успех этого процесса будет зависеть от соблюдения рекомендаций.Оголовки свайдолжны находиться на одном уровне, который будет контролироваться при погружении опор в почву.

Ширина брусадля ростверка должна оказаться больше в 1,5 раза по сравнению с диаметром свай. Третье условие, которое необходимо соблюсти, заключается в том, что центральная ось опор должна проходить через центр бруса.Обвязка винтовых свай может предполагать соединение опор и балок с помощью одной из трех технологий, среди них монтаж:на сварку;резьбовое соединение;хомуты.Выбрать технологию можно в зависимости от конструктивных особенностей материала балки и прочности фундамента. Обвязка винтовых свай брусом делается довольно часто.Однако многие домашние мастера задаются вопросом о том, стоит ли прибегать к данной технологии, если существуют более прочные и долговечные материалы по типу бетона и стали.

Но брус выступает наилучшим вариантом для ростверка каркасных и деревянных домов. Он имеет высокую теплостойкость и внушительную прочность.Если брус обработать антисептиком, который сможет защитить материал от гниения, то по долговечности такие конструкции смогут конкурировать даже с стальными балками. Обвязка брусом винтовых свай может вестись по одной из двух технологий, первая предусматривает установку балок на резьбовую пару, тогда как другая предполагает фиксацию элементов ростверка на хомуты.

Резьбовой монтаж

Такая методика применима лишь в том случае, когда фундамент имеет П-образное навершие.В выемку фланца устанавливается брус и фиксируется с опорой сквозными шпильками или саморезами. Между сваей и балкой помещается рубероид или промасленный картон. Соединить балки в углах можно по классической технологии: в лапу или чашу.Крепление углового сооружения может быть осуществлено с помощью паза и гребня или шипа.

Для углового сопряжения можно применить внешний соединительный элемент в виде уголка.Эта методика позволяет сэкономить время, которое могло быть затрачено на элементы пазогребневой системы. Правильная обвязка винтовых свай в данном случае заключается в накладывании крепежного элемента на внешний угол. Крепление в этом случае проводится саморезами к сопрягаемым брусьям.

Использование хомутов

Фиксация на хомуты осуществляется в тех системах, которые в качестве базы имеют сваи без фланца.

Поверх оголовка свай в этом случае наваривается прямоугольная площадка, куда и укладывается балка ростверка.Поверх балки располагается П-образный хомут, ширина которого должна быть равна соответствующему значению балки. Края хомута, которые будут свисать, следует соединить с помощью резьбового соединения или сварки с вертикальной опорой. В углах балки соединяются с помощью металлического уголка или по другой технологии.

Использование двутавровой балки и швеллера

Если речь идет о слабо нагруженной конструкции, то можно возвести ростверк из швеллера. Сюда следует отнести:бытовки;бани;сараи;гаражи.Ростверк из металлопроката и сваи обвязываются с помощью сварки.Все элементы конструкции и основания крепятся на шов кругового типа.

Процесс сборки предусматривает установку швеллера на оголовок свай, расположить элемент можно и боковыми гранями вниз. Обвязка винтовых свай швеллером может осуществляться ещё и в противоположном направлении, в этом случае боковые грани будут направлены вверх.Первый вариант обеспечивают достаточную прочность. Если швеллер расположить таким образом, то он сможет сопротивляться поперечным нагрузкам более эффективно.

Перевернув швеллеры, вы получите опалубку, которую обычно заливают раствором, формируя для стеновой кладки армирующий пояс.Если вы хотите обеспечить ростверку высокую прочность, то взамен швеллера можно применить двутавровую балкутаких же размеров. Швеллеры и балки соединяются в углах встык – использовать следует метод сварки. После завершения обвязки опор ростверк нужно покрыть антикоррозионным средством.

Обвязка доской

Обвязка винтовых свай досками довольно часто предполагает использование древесины хвойных пород, а именно:

лиственницы;кедра;ели;сосны.

Укрепление фундамента в данном случае начинается с изготовления балки на основе доски.

Элементы материала склеиваются между собой и фиксируются саморезами или болтами. Используя тонкие доски, вы должны дополнительно придавать их фанерными листами. Для того чтобы добиться прочности конструкции, важно следить, чтобы стыки досок находились на разных сваях.

Соединение досок между собой осуществляется в полдерева. Балки должны быть расположены на ребре и зафиксированы сваями.

Если вы решили сделать обвязку винтовых свай по такой технологии, то можно создать внутренний, внешний и средний контуры по принципу елочки, собирая и фиксируя элементы по очереди. Между швеллером (если он имеет место быть), оголовками свай и обвязкой должен находиться гидроизоляционный слой из рубероида. Когда высота обвязки превышает 40 см, дополнительно основание следует укрепить профтрубой.

Решая делать обвязку двутавром, следует предпочитать профессиональный материал, стенки которого обладают перфорационными отверстиями.

Двутавр плотно приваривается к оголовкам.Его преимущество заключается в высокой прочности и незначительной массе. Если обвязка винтовых свай осуществляется по такой технологии, то профтруба может выступать в роли распорок, чтобы повысить срок эксплуатации фундамента. В качестве обвязки труба приваривается с внешней стороны вдоль периметра фундамента.

Необходимость обвязки

Довольно часто начинающие домашние мастера задаются вопросом о том, нужна обвязка винтовых свай или нет.

Дело в том, что фундамент на сваях – это конструкция из опор, которые углублены в грунт. Их установка может быть осуществлена максимально тщательно, но даже в этом случае они не будут отвечать требованиям прочности и надежности. При таких условиях пол поможет перекоситься при эксплуатации дома, а вот обвязка не позволит потерять основанию свою прочность, делая его долговечным и надежным.

Обвязка – это соединение и крепление между собой столбов конструкции. Для этого следует использовать максимально крепкие стройматериалы. Например, брус позволяет получить прочное основание, которое будет способно претерпевать внушительные нагрузки.

Заключение

Ещё одно название обвязки – ростверк. Сегодня это один из вариантов, который отличается высоким качеством и надежностью при укреплении свайного фундамента.

Для проведения работ вам предстоит подготовить рубероид и строительный уровень, а также анкеры и саморезы. Не следует забывать о наличии молотка и металлических уголков. Список остальных материалов и инструментов будет продиктован технологией.

Ее вы можете выбрать самостоятельно или прислушаться к мнению профессионалов. Наиболее оптимальным, со слов множества специалистов, является использование хомутов и резьбового соединения. А вот обвязка из бруса обязательно предусматривает необходимость использования антисептических средств, которые будут способны защитить древесину от разрушения под воздействием бактерий и влаги.

Свайный фундамент во многих случаях предпочтительнее других типов оснований, особенно в сфере малоэтажного строительства, так как позволяет значительно сэкономить на его возведении. Этап обвязки винтовых свай брусом является обязательным и является одним из самых сложных и ответственных. Но прежде чем рассмотреть порядок его проведения, необходимо понять, зачем этим нужно заниматься и насколько важно при этом качество.

Что такое свая? Полая труба из высокомарочной стали, которая имеет один конусовидный конец с приваренными «лопастями». После ее вкручивания в грунт над поверхностью возвышается только часть «ствола», на которой находятся диаметрально высверленные отверстия (технологические).

После окончания монтажа свайи предварительного выравнивания «верхушки» срезаются. Как на них крепить стены дома? Именно поэтому перед тем, как приступить к их возведению, мастера занимаются монтажом своеобразной «прослойки» между основанием и самим строением.

Зачем нужна обвязка?

Она решает несколько задач:

жестко связывает все установленные сваи в единую конструкцию;позволяет произвести более точное выравнивание их верхних срезов в одной плоскости (горизонтальной), так как в процессе вкручивания опор технологических ошибок избежать трудно, особенно если работа выполняется самостоятельно;равномерно распределяет по периметру всю нагрузку на фундамент;частично защищает стены от воздействия грунта.

Для обвязки применяются различные способы (например, сооружение ростверка – одна из ее разновидностей) и материалы – бревно, швеллер (показано на рисунке).

Но все-таки лучшим вариантом является обвязка не просто древесиной, а брусом, так как он имеет прямоугольное сечение, что несколько упрощает работу по его монтажу (в том числе, и крепление нижнего ряда стен).

Одинарная обвязка

Самым эффективным способом является комбинированный, при котором сочетаются 2 методики – фиксация саморезами (анкерами) + хомутами (уголками, пластинами).

Установка оголовков

Такие элементы крепятся на «верхушках» всех свай. Как правило, это металлические пластины, которые привариваются на концах опор.

Но в случае обвязки брусом, учитывая его строгие размеры, целесообразно установить фланцы (буква «П» в перевернутом виде). Расстояние между «ногами буквы» зависит от параметров заготовок, так как они будут укладываться между ними (минимальное сечение бруса для обвязки – 150 мм). Естественно, что отверстия под элементы крепежа готовятся заранее.

Подготовка заготовок

На их концах делаются выпилы, а какой тип соединения бруса выбрать – решает мастер. Понятно, что первый значительно проще и не требует большого опыта, но он менее надежен. Дополнительно подготавливаются пазы под лаги.

Укладка и фиксация бруса

Первое, что необходимо сделать – проложить все фланцы гидроизоляционным материалом (самый дешевый – рубероид).

Как вариант – битум + пленка п/э. Задача – древесина не должна соприкасаться с металлом. Хотя бы потому, что на нем в процессе эксплуатации будет конденсировать влага и постепенно впитываться в брус.

Работа всегда начинается с углов. Первые 2 смежных бруса предварительно стыкуются, выравниваются, после чего проверяется соответствие соединения 90º (при помощи угольника).

После дополнительной подгонки заготовки скрепляются метизами. Саморезы значительно лучше, чем гвозди, так как при необходимости произвести ремонт их проще удалить. По остальным углам – аналогично.

После этого проверяется правильность геометрии периметра (методом сравнения диагоналей). И только убедившись в их равенстве, можно продолжать монтаж.

Укладка бруса по сторонам сложностей не представляет, учитывая, что все изделия имеют одинаковую (калиброванную) длину. Их соединения, с точки зрения ремонтопригодности, желательно делать «встык». Между собой они скрепляются металлическими пластинами и скобами (возможные варианты показаны на рисунке).

Внутри периметра методика мало чем отличается от вышеизложенной (пример – на рисунке).

Все стыки, во избежание появления «мостиков холода», необходимо утеплить (для этого целесообразно использовать джутовую ленту).

Обработка обвязки

Как правило, брус покрывается битумной мастикой, поверх которой накладывается материал гидроизоляции. После этого можно приступать к следующему этапу строительства.

Особенность двойной обвязки

Она считается более надежной и ремонтопригодной.

Технология принципиально не отличается, но есть несколько нюансов:

для 1-го «уровня» берется брус 200 мм;для второго – сечением 100 х 150; при этом укладка 2-го ряда ведется установкой заготовок «на попа» (меньшей стороной);во 2-м уровне не делаются запилы под лаги;места стыков брусьев по рядам должны быть разнесены.

Ее влияние снижают различные пропиточные составы, но и они имеют срок действия. Особенность же лиственницы в том, что это дерево при намокании становится только прочнее.После окончания сварочных работ все места, подвергавшиеся температурному воздействию, целесообразно обработать антикоррозийным составом. Дело в том, что сваи имеют защитное покрытие, которое сваркой повреждается.Для более точного выравнивания бруса по горизонтали в месте его укладки на фланец или подкладывается клин, или делается небольшой выпил.При отсутствии ростверка можно дополнительно усилить фундамент «укосинами» из металла.

Зачем нужна обвязка свай

Чтобы лучше понять, зачем нужна обвязка, для начала кратко рассмотрим сущность свайного фундамента.

Этот тип основания обычно возводится под такие постройки, где в будущем не предполагается задавать высокие весовые нагрузки. Вместе с этим фундамент на сваях довольно выгоден в денежном плане, так стоимость его возведения относительно дешевая, по сравнению с другими более надежными типами фундаментов. Да еще и время экономится, так как дом на сваях строится гораздо быстрее других домов.

Сваи представляют собой прочно заколоченные в землю столбики, которые располагаются на определенном расстоянии друг от друга. Даже посаженные на бетон, такие столбики сами по себе не могут гарантировать максимальной прочности и отсутствия перекосов пола в доме в будущем. Именно по этой причине и требуется обвязка.

Сам процесс обвязки представляет собой соединение столбиков фундамента между собой крепкими надежными материалами. Это даст возможность получить прочное основание, которые будет выдерживать допустимые нагрузки. Обвязка свай при помощи бруса называется ростверком и считается одной из самых надежных обвязок на сегодняшний день.

Вернуться к оглавлению

Схема обвязки винтового фундамента брусом.

Итак, прежде чем начать процесс обвязки, вам нужно четко определиться с типом монтажа и выбором материалов и инструментов. На сегодняшний день существует 3 самых эффективных и надежных варианта монтажа обвязки к сваям.

Посадка на резьбу. Такой тип обвязки отлично подходит для деревянных свай, которые достаточно толстые и имеют высокую прочность древесины. Очень важным здесь является расчет резьбы, так как при недостаточной толщине сваи можно легко ошибиться.

Монтаж обвязки с помощью сварки. Этот способ относится к тем, которые в своем большинстве применяются для свай, выполненных из метала. Дело в том, что сварка в данном случае будет являться практически единственным беспроигрышным вариантом, так как любая другая обвязка на металле прочно держаться не будет.

Скрепление обвязки со сваями при помощи хомутов.

Этот способ считается приемлемым практически для любых деревянных свай. А еще он отлично подходит даже в случаях, когда толщина свай не слишком велика. Для некоторых видов свай из металла также применяют хомуты.

Итак, становится вполне понятно, что конкретный способ крепления обвязки будет прямо пропорционально зависеть от материала, качества и толщины свайного фундамента. Ну и, естественно, от ваших конкретных пожеланий и финансовых возможностей.

Схема устройства обвязки фундаментадома из свай.

Прежде чем приступить непосредственно к работе с обвязкой винтовых свай брусом, нужно приобрести рассчитанное количество деревянного бруса. Для того чтобы работа шла быстро и качественно, подготовьте такие инструменты:

строительный уровень;саморезы;небольшие анкера;молоток;металлические уголки;рубероид;олифа;прибор для осуществления сварки.

Вернуться к оглавлению

Опытные строители выяснили, что наиболее высокое качество при обвязке винтовых свай при помощи бруса дает комбинация 2-х технологий - посадки на резьбу и на хомуты.В этом случае брус будет служить довольно долго и крепко удерживать свайный фундамент. Единственное, что потребуется дополнительно от вас - пропитать все дерево специальными антисептическими растворами, чтобы предотвратить гниение и разрушение древесины в будущем.

Вернуться к оглавлению

Схема вариантов устройства ростверка.

Начинаем процесс обвязки с посадки на резьбу. Наиболее удобно будет осуществлять такой способ в том случае, если винтовые сваи расположены в форме фланца (перевернутая вниз буква П). Начинаем процесс с того, что берем брусок необходимой длины и помещаем его между 2-мя стойками.

Перед этим крайне необходимо по всем сторонам соприкосновения со сваей положить небольшие промасленные олифой прокладки из рубероида. При этом к боковым стойкам брус прикрепляется при помощи саморезов, а к нижнему основания крепится с помощью небольших размеров анкеров или же сквозных шпилек. После того как брусок закреплен, необходимо дополнительно его слегка подбить молотком.

Можно для дополнительной прочности укрепить соединения на внешних углах при помощи обыкновенных шипов или же небольшим уголком из металла. Подбирать уголок лучше всего точно по размеру угла сваи с брусом, а крепить его рекомендуется при помощи саморезов. При помощи такого способа необходимо будет сделать обвязку абсолютно на всех сваях, не оставляя при этом необработанных мест.

Следует учесть и то, что если сваи под фундамент установлены так, что небольшие бруски закрепить между ними снизу и по краям невозможно (форма фланца отсутствует), то тогда обычно пренебрегают процессом резьбового соединения и приступают сразу же к обвязке при помощи хомутов.
