Самостоятельный монтаж приборов отопления – задача, к решению которой нужно тщательно подготовиться. Малейшие нарушения простейшего на взгляд дилетанта процесса зачастую ведут к негативным аварийным последствиям. Потому замену батарей в городских квартирах желательно доверить сантехникам, на мощные плечи которых ляжет весь груз ответственности, а в частном доме установка батарей отопления своими руками с успехом может быть выполнена владельцем. Однако для того чтобы не пришлось ремонтировать полы и переклеивать обои после горячего «потопа», следует ознакомиться с информацией об основных правилах и нюансах монтажа.

Подготовительный этап работ

Первым делом следует выяснить, какой тип разводки применялся при организации системы отопления. Собственникам, устроившим ее самостоятельно должно быть известно, или отопительная сеть обеспечивает теплом их загородные владения.

Прежде чем заняться установкой радиатора следует выяснить однотрубный или двухтрубный отопительный контур в доме, от схемы разводки зависит выбор деталей и их количество

Необходимые для монтажа детали

В зависимости от конструктивных особенностей подбираются детали. Для батареи, встраиваемой в однотрубное отопление, необходим будет . Данный элемент позволит в случае каких-либо неполадок отключить только оснащенный байпасом прибор без перекрытия всей системы отопления, крайне нежелательного в морозную погоду.

Схема подключения и тип радиатора определяют также количество соединительных и функциональных элементов, необходимых для грамотной установки. Согласно схеме и размерам подбираются переходники, муфты, ниппели, уголки.

Неопытному исполнителю не стоит увлекаться деталями для монтажа радиатора, излишне сложными в установке: 1) уголки, 2) радиаторный запорный кран, 3) «американка», 4) кран с американкой

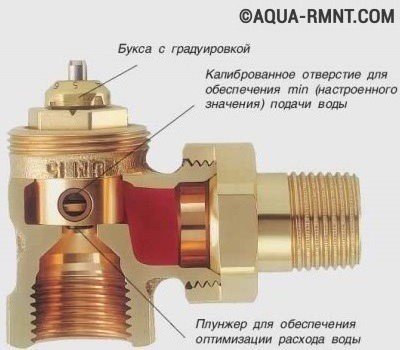

Будущему монтажнику также нужны будут запорные вентили. Выбирать рекомендуют именно радиаторный тип запорной арматуры, не увлекаясь слишком сложными шаровыми кранами с «американкой», требующими от исполнителя профессиональных навыков. Обеспечить герметичность без опыта проблематично. Для присоединения батареи к трубопроводу нужны будут сгоны с соответствующей размерам радиатора и труб резьбой. На сгоны будет еще наворачиваться втулка, которая после скручивается и вставляется в батарею.

С помощью сгонов проще и легче подключить радиатор к отопительному контуру - не нужно сваривать стыки подводки и трубопровода

Важно заметить, что приобретая для установки, надо перво-наперво проверить, соответствуют ли имеющиеся в комплекте кронштейны типу материала, из которого возведены стены.

Для того чтобы из батареи можно было выпускать воздух ее нужно оснастить краном Маевского. Обычно он имеется в заводской комплектации, но при отсутствии нужно будет купить обязательно.

Важная деталь, необходимая для правильной установки радиатора отопления - кран Маевского, необходим для выпуска воздуха из прибора

Как рассчитать местоположение?

Желающим осуществить монтаж радиатора самостоятельно следует знать, что подводящие к приборам отрезки труб необходимо расположить с незначительным уклоном, направленным в сторону движения . В случае строго-горизонтальной прокладки, как и в случае незначительного перекоса в установке радиатора, в стальных или чугунных батареях будет «собираться» воздух. Его придется постоянно выдувать вручную, чтобы избежать снижения теплоотдачи.

Желательно, чтобы центральная ось радиатора совпадала с осью, проходящей через центр оконного проема. Допустимы отклонения в 2 см, абсолютно не определяющиеся визуально. Эта рекомендация не относится к разряду неукоснительных требований.

В перечне строгих правил:

• Элементы подводки к устройствам отопления должны быть расположены так, чтобы уклон составил 0,005, его рекомендуется увеличить до 0,01. То есть, один метр трубопровода должен быть наклонен в сторону циркуляции как минимум на 0,5 см. Вычислять угол наклона следует по длине устанавливаемых трубных отрезков.
• От плоскости пола до батареи 6-10 см и более.
• От нижней линии подоконника до верхней линии радиатора 5-10 см.
• От поверхности стены до радиатора 3-5 см.

При установке радиатора обязательным условием является соблюдение горизонталей и вертикальных направлений.

Нормы и правила монтажа прибора отопления: расстояния от пола, стен, подоконника

С целью повышения производительности радиатора на расположенной за ним стене перед монтажом можно установить специализированный щит из теплоотражающего материала. Можно просто покрыть поверхность стены составом с аналогичными свойствами.

По эстетическим и технологическим соображениям радиаторы в одной комнате располагают на одном уровне

Разметка батарей с кронштейнами

Секционный принцип подбора устройств отопления позволяет с точностью определить количество секций, необходимых для обогрева помещения с конкретными техническими условиями. Информацию о правилах расчетов нужно перед покупкой найти и изучить. А вот по правилам монтажа 1 м² площади нагревательной поверхности батареи оснащается одним кронштейном.

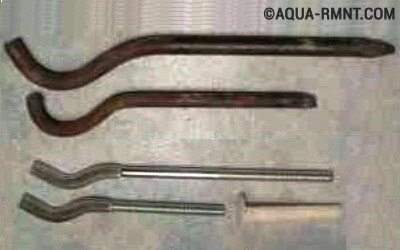

Кронштейны для монтажа радиаторов: сверху самодельные, снизу фабричные, при желании домашний мастер вполне сможет сделать своими руками по аналогии с заводскими изделиями крепления для батарей

Итак, вот, что нужно сделать:

• С учетом приведенных выше правил размечаем точки установки кронштейнов.
• Перед высверливанием отверстий все расстояния еще раз проверяем.
• В высверленные отверстия вставляем дюбели, в которые затем вкрутим крепления.

Если разметка была сделана правильно, батарея плотно «ляжет» на все установленные опоры, прочно опираясь на каждую из них. Дальнейшая установка радиатора своими руками заключается в подключении устройства к коммуникационной системе.

Инструменты и расходные материалы

Исполнителю понадобятся динамометрические ключи с размерами, позволяющие с высокой точностью соблюсти динамометрический момент. Так как по системе теплоноситель движется под давлением, недостаточная герметичность приведет к появлению струи из места соединения. Чрезмерная перетяжка станет причиной срыва резьбы с аналогичными последствиями. Потому следует досконально следовать инструкциям, прилагаемым к каждому устройству. В них указано значение динамометрических моментов.

Запастись нужно будет герметиком, паклей, пропитанной масляной краской, или специальной уплотнительной лентой.

Непосредственно процесс монтажа

Перед началом работ необходимо полностью перекрыть отопительный контур, слить из системы воду, качественно удалить остатки которой поможет насос. Тщательно проверим с помощью уровня навешенную на опоры батарею по вертикали и по горизонтали.

• Из прибора нужно выкрутить все заглушки.
• Подключить оборудованный вентилем байпас, требующийся только для однотрубного контура. Для подключения к двухтрубному контуру байпас не нужен, для соединения используется только сгон с присоединенным к нему вентилем.

С помощью сгонов с резьбой подключаем батарею к системе, для герметизации стыков используя паклю или другой уплотнитель (если есть опыт в сварном деле, места состыковки сгонов и трубопровода можно сварить).

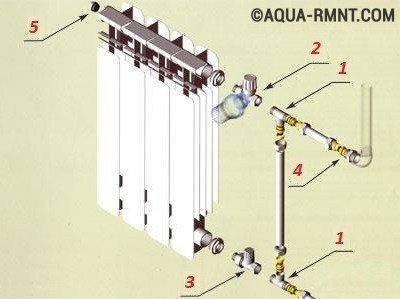

Байпас необходим для подключения к однотрубному контуру – схема подключения: 1 - тройник для металлопластиковых труб; 2 - прямой регулирующий вентиль; 3 - прямой запорный вентиль; 4 - переходник для металлопластиковых труб; 5 - вращающийся клапан для выпуска воздуха

Важно заметить, что до момента окончания монтажа с , и приборов не нужно снимать упаковочную оболочку.

Монтаж завершен, но потребуется еще . Для ее осуществления необходимо будет вызвать сантехника. Пригодится и его опыт, и аппарат, покупать который ради установки нескольких батарей не имеет смысла.

Специфика установки чугунного радиатора

Как бы интенсивно ни продвигали производители новаторских батарей свои эстетичные сверхлегкие алюминиевые и биметаллические продукты, немало осталось приверженцев чугуна. Не радующий изяществом материал невероятно долго сохраняет тепло, постепенно передавая его в обогреваемое пространство. Желающим узнать, как правильно установить радиатор отопления, выполненный из теплоемкого чугуна, следует ознакомиться со специфическими особенностями конструкции прибора и его монтажа:

• Батарею из чугуна перед установкой потребуется развинтить, отрегулировать ниппели, а затем заново собрать прибор. Разборку производят на верстаке, орудуя парой радиаторных ключей, вставляющихся в ниппельные отверстия. Для увеличения приложенной силы и для фиксации в ушко ключа, предназначенного для отвинчивания нижнего ниппеля, вставляют ломик. Во избежание перекоса оба ниппеля, расположенные сверху и снизу, развинчивают одновременно. Работу удобнее делать вдвоем. Развинчивая чугунный радиатор, обратите внимание на направление резьбы. С разных сторон радиатора из чугуна резьбы с противоположным направлением. Развернули? Снимайте секцию.
• По аналогии нужно свинтить все секции, а затем в строгой обратной последовательности сгруппировать в единый прибор с требующимся для обогрева конкретного помещения количеством секций. Собранную батарею нужно опрессовать, при обнаружении течи отрегулировать в проблемном месте ниппель.
• Настенные батареи из чугуна можно зафиксировать на кирпичных и пенобетонных стенах. Стены из древесины не выдержат веса, поэтому собственнику деревянного дома нужны будут радиаторы со специальными напольными подставками-опорами. Однако и на стены нужно установить поддерживающие крепления.
• Так как в частных домах в основном отопление однотрубное, производится монтаж байпаса. В схеме подключения обязательно должен быть кран Маевского и соответствующая запорная арматура.

Присоединение к трубопроводу выполняется с помощью сгонов с резьбой. В деревянных строениях сварочным аппаратом лучше не пользоваться.

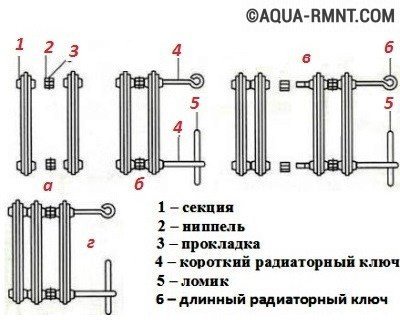

Технология развинчивания и сборки чугунных батарей: а – ниппелями захватывают резьбу секций (2-3нити); б – закручивают ниппели, состыковывают секции; в – монтируют третью секцию; г – группируют два радиатора

Разница в схемах крепления чугунной батареи к стенам из разных стройматериалов:
а) деревянная стена: 1) поддерживающая планка, 2) подставка
б) стена из кирпича: 1) подоконник, 2) ниша, 3) кронштейны

Стоит или не стоит экономить на установке батарей – личное дело собственника. По существу, в технологии монтажа нет ни одного особо сложного момента. Четко соблюдая последовательность, зная правила, изучив информацию о том, как установить радиатор отопления, можно смело браться за дело руками, уверенно держащими радиаторные, динамометрические ключи и иные инструменты. Правда, для достижения успеха маловато будет одной лишь уверенности. Обязательно поможет доскональное соблюдение правил монтажа и формирование безупречной герметичности, гарантирующей полное отсутствие протечек.

Специалист с большой буквы. Минимум слов, максимум дела. Головных болей нет. Плати деньги по тарифу и спи спокойно. Замена батарей в 2х комнатной квартире. Цену утвердили по телефону по фото заранее. При встрече увидел что ещё нужно сделать выходы под холодную и горячую воду и полотенцесушитель...

в санузле. Показал как. Тут же согласовали цену. Предоплаты ноль. В том числе и на материалы. Сергей сам поехал всё купил. Сам договорился об отключении воды и отопления в ЖЭК. Сам приехал и всё сделал. Ещё нашёл течь в стояке отопления (старая труба) дал телефон сантехников с кем решать вопрос. Выслал по окончанию работ видео и фото отчёт. А теперь главное я в Челябинске а квартира и Сергей в Москве. Для того чтобы это произошло дочь (учиться в Москве) вечером отдала ему ключ от квартиры, на следующий день забрала. Оплата на карту. Материалы по чекам. Оплата туда же на карту. И всё только по окончанию работ. Чудеса да и только.

Вячеслав , м. Первомайская

Услуги заказа: Установка радиатора отопления.

Я доволен качеством, и, я думаю, что если бы все, как вы, подходили к тем проблемам граждан Российской Федерации так, то мы бы стали жить лучше. Каждое действие этого человека было взвешенное. Как мастер и как специалист он рационально все сделал. Я остался доволен не только качеством работ, но и...

его отношением. Спасибо огромное вам и вашей компании. Вы пример для многих компаний, как нужно подбирать сотрудников, как нужно проверять их, прежде чем давать заявки. Я считаю, это одна из лучших компаний, которая представлена сейчас на рынке, по крайней мере, по замене батарей – точно. Разрешаю опубликовать отзыв, т.к. считаю, что это достойно, правильно, разумно и очень эффективно, чтобы люди оставались довольны, а не так, как я подбирал мастеров, пока не дошел до «Профи.ру». Здесь реально все понятно: устраивает, значит, устраивает, по стоимости тоже все было понятно. Если что-то потребуется, то обязательно обращусь еще.

Писала запрос на замену батарей, но всё было на много серьёзнее. В доме делают капитальный ремонт и после посещения соседей, которым уже бесплатно поменяли отопление в квартире, и, которые теперь ждут бесплатный ремонт некоторых комнат после замены, было принято решение делать замену в своей...

квартире своими силами. Сергею объяснили его фронт работ, он согласился, долго с ним консультировались по телефону, он отвечал на все вопросы. В назначенное время приехал с помошником. У него газовая сварка, для нас это было тоже важно. Привёз с собой всё инструменты и даже батареи сменные (на всякий случай) делал работу быстро, чётко. Советую его для непростых задач. Работа очень пыльная, закрывайте всё плёнкой, если у вас жилое помещение

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если , устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или , оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.

Качественное отопление – залог благоприятного климата в доме и отсутствия холодов даже в самые сильные морозы. Потому, если у вас в квартире или коттедже есть старый и уже неэффективный радиатор, то его стоит заменить. На первый взгляд, это кажется очень сложной работой, доступной только профильным специалистам со значительным опытом. Но при должном отношении к делу и наличии некоторых инструментов установка батарей отопления своими руками не представляет серьезной проблемы.

Правила расположения батареи и схемы подключения

Помимо характеристик очень важно , одним из факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины. Что такое и как его установить, Вы можете посмотреть на нашей странице.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Таблица. Стандартные схемы подключения батарей отопления.

Видео — Замена радиаторов отопления зимой

Установка батареи отопления своими руками – пошаговая инструкция

Рассмотрим процесс установки биметаллической батареи, подключаемой боковым способом к однотрубной системе отопления. Стоит сказать, что в данном случае работа велась в здании, где температура в радиаторах была относительно невысокой, потому подводка и байпас изготовлены из металлопластиковых труб. Перед началом самостоятельной установки батареи ознакомьтесь с устройством и характеристиками системы отопления у себя дома. Возможно, для вашей квартиры или коттеджа соединительные трубы потребуется изготавливать из материалов с большей стойкостью к высоким температурам.

Разделим процесс установки батареи отопления своими руками на несколько отдельных этапов:

• демонтаж старого радиатора;
• монтаж нового байпаса и запорной арматуры;
• установка батареи и подключение её к подводке.

Подготовка к работе. Демонтаж старой батареи

Начинается установка батареи отопления своими руками с подготовки инструмента и демонтажа старого радиатора. В данном примере речь будет идти о стандартном изделии из чугуна, которое до сих пор греет множество квартир. Как устанавливаются , Вы можете прочитать в нашей статье.

Шаг 1. Привезите домой новую батарею. Распакуйте её, проверьте комплектность – все ли, что вы покупали, на месте. Также осмотрите сам радиатор – не имеет ли он каких-либо повреждений или дефектов.

Шаг 2. Разрежьте упаковку из-под новой батареи на две равные части. Одну используйте как подложку для радиатора – так вы не поцарапаете его о напольное покрытие. Вторую часть упаковки заведите за отопительный стояк – при демонтаже с помощью болгарки лист картона защитит стену от загрязнения.

Шаг 3. Подготовьте все, что понадобится для демонтажа старого и установки нового радиатора – фитинги, краны, трубы, инструмент. Определите для себя, что и где должно лежать – поиск необходимой для монтажа, но потерянной среди беспорядка вещи может существенно затормозить работы по замене батареи.

Шаг 4. Демонтируйте трехходовой кран, соединяющий отопительный стояк, байпас и подводку. Для начала ослабьте его разводным ключом. Если начинает капать вода – немедленно закрутите все обратно – скорее всего, стояк не был перекрыт должным образом. А если все в порядке – работайте над демонтажем крана дальше.

Шаг 5. Далее отсоедините старую батарею и подводку от стояка. Сначала открутите гайку на сгоне резьбы. Затем определите, насколько можно срезать эту резьбу, чтобы потом смонтировать тройник, соединяющий подводку, байпас и стояк без каких-либо проблем.

Совет! В некоторых случаях старая краска, нанесенная на гайку и соединение стояка с байпасом и подводкой, может помешать работе. Удалить ее можно с помощью обычного ножа с выдвижным лезвием или металлической щетки.

Шаг 6. Снимите батарею с креплений.

Шаг 7. По ранее определенной метке на сгонах резьбы, соединяющей отопительный стояк с батареей, выполните обрезку при помощи болгарки.

Шаг 8. Снимите старую батарею и унесите туда, где она не будет мешать дальнейшей работе. Учитывая высокую массу чугунного радиатора, выполняйте это по возможности в паре с кем-либо.

Шаг 9. Снимите со стены старые крепления батареи. Если они держатся особенно крепко – используйте молоток и зубило.

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.
