Трубогиб – это приспособление механического или гидравлического принципа действия для изгибания труб, уголков, прутьев и прочих металлических изделий. Есть возможность сделать своими руками трубогиб для профильной трубы, позволяющий изгибать большинство разновидностей профиля.

Выделяют несколько основных разновидностей трубогибов – улитковый, ручной роликовый и домкратный. Гидравлические и модели на электроприводе самостоятельно сделать сложнее, поэтому рассмотрим механические модели.

Необходимые инструменты

Для сборки трубогиба необходимы как минимум следующие инструменты:

• сварочный инвертор;
• токарный станок (или покупка готовых деталей);
• тиски;
• молоток;
• пилка по металлу;
• наждачная бумага;
• линейка;
• дрель.

Но, самое важное — чертежи трубогиба. Механизм необходимо изготавливать строго по чертежу. Можно взять готовый чертеж из данного материала или найти другой и адаптировать его под нужные размеры.

Но, без чертежа сделать трубогиб невозможно, поскольку нужны точные расчеты для обеспечения работы механических частей.

Улитковый трубогиб

Особенность данного вида трубогиба заключается в возможности изгибания детали по всей длине одновременно, а не в каком-то определенном месте. Это делает инструмент более универсальным.

Материалы для улиткового трубогиба

При изготовления такого трубогиба своими руками размеры деталей необходимо подбирать под индивидуальные потребности, поскольку данная модель не обладает конкретным рабочим диаметром. Это является и преимуществом, поскольку позволяет применять подручные материалы.

Для сборки конструкции необходимы:

• метровый швеллер;
• листовая сталь;
• 3 вала;
• 2 звезды;
• стальная цепь;
• 6 подшипников;
• двухметровая труба диаметром 12,7 мм для производства воротков;
• винт для прижима;
• втулка, имеющая внутреннюю резьбу.

Изготовление улиткового трубогиба

Собирать трубогиб следует четко по схеме. Ознакомьтесь с фото трубогиба, выполненного своими руками, и разными вариантами чертежей. Подберите подходящую схему и при необходимости скорректируйте размеры.

• Сварите станину из швеллеров (можно заменить толстой стальной пластиной или 1 швеллером достаточной ширины).
• Смонтируйте подшипники на валы, которые затем приварите к станине.
• Наденьте звезды на валы и смонтируйте на них цепь.
• Вырежьте направляющие для механизма прижима и приварите на станину.
• Смонтируйте подшипники на вал прижима и соберите пресс-механизм. В качестве боковых ограничителей применяйте швеллеры или толстые стальные полоски.
• Изготовьте основу под втулку и приварите ее к конструкции. Завинтите винт прижима.
• К верхнему концу винта и валу приварите трубчатый вороток.
• Смажьте подшипники и проверьте работу механизма.

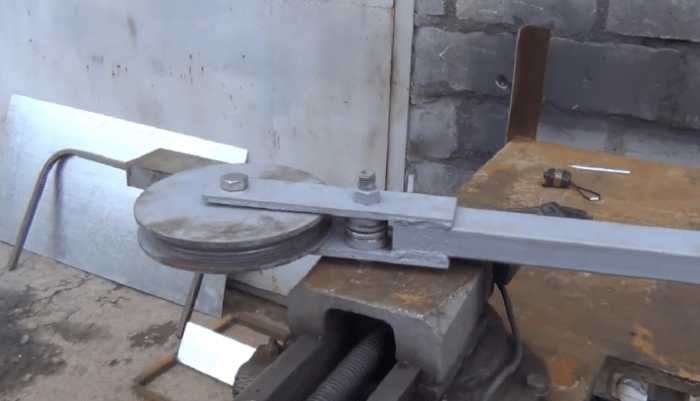

Ручной трубогиб на роликовом механизме

Сделать своими руками ручной трубогиб на роликах несколько проще, поскольку здесь меньше механических элементов. Приспособление позволяет изгибать трубы в определенных местах.

Устройство должно иметь длинный рычаг, поскольку для изгибания изделий требуется непосредственное ручное усилие.

Материалы для изготовления роликового трубогиба

Для сборки механизма необходимы:

• 2 стальных ролика 10 см и 6 см диаметром. Внутренний радиус – 12,7 мм, толщина – 35 мм;
• 1,5-дюймовая толстостенная (от 3 мм) стальная труба для сооружения рычага (длина от 1,5 м);
• 4 стальные полосы 15х6 см толщиной около 5 мм. Механизм крепления приспособления в тисках. Также используются для сооружения ручек и рычажных опор;
• стальная полоса шириной 6 см и толщиной 3 мм;
• 2 болта – 60 мм 17,78 мм и 40 мм 12,7 мм. Для фиксации роликов;
• стальная пластина 30х30 см (толщина от 3 мм);

Изготовление ручного трубогиба на роликовом механизме

Как сделать трубогиб своими руками в домашних условиях – пошаговая инструкция:

Сделайте 2 отверстия диаметром 12,7 мм и 17,78 мм с интервалом в 80 см (или другим, исходя из вашего чертежа). В станине выполнение отверстие на 19,05 мм. В него вмонтируйте соответствующий болт и зафиксируйте сваркой.

Из пластинок 15х6 см, болта 12,7 мм, малого ролика и полоски стали 35х60 см сварите П-образную деталь. Предварительно смонтируйте ролик посредством болта в ранее подготовленные отверстия. Болт приварите к пластинкам. В итоге вы получите изделие, напоминающее рогатину.

К основе собранной детали приварите трубку, выполняющую функцию ручки. Планку трубной опоры приварите к основе всего изделия. Между планкой и главным болтом должно быть расстояние равное радиусу основного ролика (который имеет больший размер по вашему чертежу) с добавлением 12,7 мм.

В нижней части основания приварите полоску 15х6 см, посредством которой конструкция закрепляется в тисках. В деталь-рогатину смонтируйте основной ролик. Последний наденьте на основной болт и зафиксируйте гайкой. Зафиксируйте устройство в тисках и протестируйте в действии.

Домкратный трубогиб

Простое и удобное приспособление для изгибания профильных труб. Для изготовления нужны такие материалы:

• домкрат;
• 4 уголка длиной 40 см с равными полками по 50 мм;
• 2 ролика с пазами как под ремни. В центре должны быть сквозные отверстия. При их отсутствии просверлите, размерив середину;
• оснастка для домкрата в форме полукруга с углублением внутри;
• 2 швеллера длиной 60 см и шириной 10 см;
• станина;
• 2 крепежных болта.

Сооружение домкратного трубогиба

Сварите уголки вертикально на стание. В швеллерах выполните отверстия под установку роликов.

На уголки приварите швеллеры (2 уголка – 1 швеллер). Расположите швеллеры платформами друг к другу. Интервал между деталями должен соответствовать длине роликов. Смонтируйте ролики в подготовленные отверстия и зафиксируйте болтами.

Смонтируйте на домкрат оснастку в форме полукруга и разместите его в центральной части основания между швеллерными конструкциями.

Фото трубогиба своими руками

Статьи по теме:

Существует несколько видов трубогибов, которые различаются по механизму и принципу работы: гидравлический и пневматический. Хорошо справляются с созданием изгибов заводские агрегаты, которые приводятся в действие обоими видами приводов. К сожалению, не каждый может воспользоваться такими устройствами или же приобрести фабричный вариант, да и осваивать технологию гибки на заводских станках без опыта проблематично. Какие трубогибы возможно сделать своими руками. Какие распространенные техники сгибания.

Ручной самодельный трубогиб для профильных труб

Самодельный профильный трубогиб представлен в нескольких вариациях. Всё зависит от материалов, которые доступны при создании оборудования.

Наиболее распространённым является фронтальный, для изготовления которого потребуется:

• три вала/ролика – цилиндрической формы из металла;
• цепь;
• ось вращения;
• приводной механизм;
• металлические профили для рамы.

При создании станка своими руками выполняют конструкцию или некоторые элементы (ролики) из древесины или полиуретана. При эксплуатации необходимо рассчитывать прочность труб (материал изготовления), которые подвергнутся деформации. Иначе конструкция не выдержит.

Технология гибки ручным станком

В процессе сгибания профильной трубы в самодельном станке осуществляется принцип вальцовки/раскатки. Гибка трубы данным методом позволяет избежать изломов и повреждений. В результате – точное соответствие нужного угла градусу и размеру. В агрегате труба вставляется между роликами и при вращении ручки сгибается.

Этапы сборки ручного трубогиба

Как собрать ручной трубогиб:

1. Подготовьте металлический каркас для установки компонентов. Конструкция крепится сваркой и скручивается болтами для прочности всего оборудования.
2. Монтаж оси вращения и валов, два из которых монтируются выше третьего. Здесь радиус изгиба трубы зависит от расстояния, на котором находятся два нижних цилиндра друг от друга. Поэтому для настройки угла деформации установите ролики и стопор.
3. Вращающий механизм приводится в движение цепью. Здесь учитывается наличие или отсутствие шестерней. Их всего три. Подойдёт цепь со старого автомобиля, которую монтируют на валы.
4. К одному из валов прикрепите ручку. Элемент будет создавать крутящее усилие.

Видео-инструкция. Как сделать ручной трубогиб

Прокатный станок для гибки профильных труб своими руками

Для изготовления прокатного станка для гибки профильных труб потребуется:

• домкрат;
• для каркаса: металлические профили и полка;
• 4 высокопрочных пружины;
• 3 вала;
• цепь и прочие элементы.

Технология сгибания прокатным трубогибом

В процессе сгибания в станке осуществляется деформация трубы в заданном месте. Труба ложится на боковые ролики, сверху опускается третий и таким образом изделие фиксируется. При вращении ручки цепь приводит в движение валы, и труба сгибается под нужным углом.

Как сделать самому прокатный трубогиб

Как изготовить прокатный трубогиб:

1. Прижимной вал состоит из шестерней, колец и подшипников, закреплённых через шпонку. Поэтому главным в процессе сборки является вытачивание роликов и обоймы для подшипников. Величина валов должна соответствовать подшипникам и звёздочкам. Процесс вытачивания доверяется токарю на основе чертежей. Валов три, два из которых располагаются по бокам, а третий подвешивается на пружинах.
2. Следующим этапом является просверливание отверстий и нарезание резьбы в кольцах (для изготовления пазов, резьбы под болты-зажимы) своими руками.
3. Подготовка полки из швеллера – сверлят отверстия и нарезают резьбу для установки прижимного вала.
4. Последний этап – сварочные и монтажные работы всей конструкции. Сначала устанавливают каркас (ножки).
5. Далее подвешивают полку с прижимным валом на пружинах и монтируют боковые опорные валы, которые соединяют цепью. В конце – крепят ручку на один из боковых опорных валов и монтируют домкрат.

Аспекты работы:

• прижимной вал прикручивается через шпонки к полке;
• «подвесной» прижимной вал устанавливается на полку. К этой основе приваривают гайки для пружин. Впоследствии площадка переворачивается и крепится на пружины;
• при натяжении цепей как держатель применяется магнитный уголок;
• в процессе прикручивания звёздочек – устанавливают шпонки, заготовленные из гравера;
• ручку для вращения изготавливают с проворачивающейся трубкой;
• домкрат монтируют на «подвесную» платформу посредством болтов и сварки.

Как сделать гидравлический трубогиб в домашних условиях

Гидравлический трубогиб для профильных труб оснащён гидроцилиндром, планками, нагнетательным устройством и трубными упорами. Изготовление такого агрегата в домашних условиях – процесс трудоемкий.

Детали оборудования:

• гидравлический домкрат (не меньше 5 тонн);
• башмак;
• несколько роликов (2-3);
• швеллер;
• металлические пластины и прочие детали.

Технология гибки станком с гидравлическим приводом

Процесс гибки заключается в деформации заданного участка трубы посредством домкрата с гидравлическим приводом. Трубу вставляют в башмак, закрепляют оба конца. Задействуют домкрат, поворачивая медленно ручку. Усилие, создаваемое гидравлическим приводом, передается на ролик – труба сгибается под нужным углом. В любой момент работу можно остановить, вытащить трубу можно, сделав пару оборотов ручки в противоположную сторону, то есть ослабить нажим ролика.

Как изготовить гидравлический гибочный станок

Изготавливаем гибочный станок на гидравлике своими руками:

1. Предварительно заготавливают конструкцию из швеллера, где будут расположены башмак и ролики. Затем каркас станка из аналогичного металла.
2. Последняя платформа конструкции укрепляется металлическими пластинами. Впоследствии на эту полку будет монтироваться домкрат. Закрепляют устройство болтами, присоединяют ручку.
3. Сложностью является поиск или изготовление роликов, которые должны обхватывать трубу. Детали монтируют в прямоугольный швеллер на равной высоте. Башмак устанавливают ниже. Расположение деталей определяет заданный радиус изгиба.
4. Ролики и башмак крепят с помощью болтов. Отверстия заготавливают предварительно.

Видео-инструкция. Как сделать гидравлический трубогиб

Гибка профильных труб с помощью самодельного станка

При сгибании труб необходимо знать диаметр материала и принципы процесса. Это обусловит корректную деформацию материала без перегрузки и изломов. На станках с применением гидравлики возможна гибка участка трубы с нагревом, что позволяет гнуть изделия с большой толщиной стенки, из прочных сплавов и полимерных материалов.

Горячий и холодный методы гибки труб

Деформация труб проводится двумя способами:

• холодный;
• горячий.

Изгиб холодным способом применяют для труб, изготовленных из пластичного материала. Как правило, это изделия небольших размеров, изготовленные из меди, алюминия и прочих материалов (кроме чугунных), металлопластиковые. Процесс осуществляется с помощью станков или механического трубогиба. Для лучшего изгиба перед деформацией в трубу засыпают песок, соль или заливают масло, воду (ледяную).

Татьяна Пронина, эксперт

Второй метод применяется для деформации труб с повышенной кольцевой жесткостью (нержавеющая сталь и т. п.). Способ может использоваться для всех видов труб, кроме металлопластиковых.

Таблица минимальных радиусов гибки труб

Где наименьший радиус изгиба – R, диаметр трубы в мм – d, минимальная длина прямого участка – Lmin.

Как сделать шаблон для гибки труб по радиусу

Наиболее простым методом является гибка трубы по шаблону. Принцип заключается в деформации материала путём приложения к деревянной конструкции с радиусом закругления. Способ подходит для алюминиевых и стальных труб с небольшой толщиной стенки.

Шаблон выпиливается из деревянных досок, которые между собой крепятся болтами или другим наиболее удобным способом. Вся конструкция прикручивается болтами к столу или другой устойчивой основе.

Толщина шаблона, где непосредственно прикладывается труба – на несколько сантиметров больше, чем диаметр сгибаемой трубы. Торец этой части (край шаблона) выпиливается с наклоном, чтобы труба не соскальзывала с выступа.

На шаблон монтируется упор. Между ним и основой шаблона вставляется труба и аккуратно надавливается - материал гнётся.

1. Если вы собираете ручной прокатный трубогиб для профильных материалов, то звёздочки можно не использовать, а соорудить конструкцию с приводом на одном ролике. Но механизм будет периодически пробуксовывать. Прижимной винт можно сменить на домкрат.
2. При изготовлении шаблона воспользуйтесь крючками, прикрепленными к древесине, чтобы труба не соскальзывала.
3. Если предстоит согнуть трубу под большим радиусом, то лучше изготовить агрегат с тремя роликами.
4. Чем больше расстояние между роликами, тем меньше сил прилагают для сгиба. Чтобы менять радиус изгиба, предварительно предусматривайте возможность движения роликов по горизонтали относительно друг друга.

Видео-урок гибки профильных труб

Изгиб профильных труб в домашних условиях осуществляется посредством разных трубогибов, собранных своими руками. Профессиональные инженеры и любители всё больше совершенствуют самодельное оборудование и делятся своими открытиями в Интернете.

А у вас есть собственный метод гибки профильных труб? Какие инструменты вы собрали самостоятельно? Поделитесь с нами в комментариях.

Трубогиб — очень полезный инструмент в хозяйстве, если вы привыкли всё делать своими руками. Из гнутой профильной трубы изготавливают навесы, теплицы и козырьки, придают водопроводным трубам нужный изгиб. С помощью этого инструмента не составит труда сделать всевозможные изделия, которые имеют переменный радиус. Можно сэкономить на покупке инструмента и сделать его по чертежам и фотографиям самостоятельно. Мастер-класс из видео покажет все тонкости процесса.

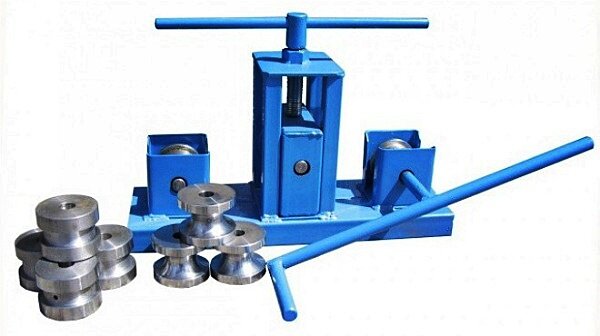

На строительном рынке можно приобрести разные модификации профессиональных трубогибов. Для изгиба труб небольшого диаметра подойдёт инструмент с ручным приводом; трубы большого диаметра изгибают инструментом, укомплектованным гидроприводом. Промышленные агрегаты бывают стационарными и переносными. Удобен в эксплуатации инструмент, который подключается к электросети. Трубогибы классифицируются по способу изгиба:

• трубогибы арбалетного типа в качестве изгибающего узла используют шаблон нужного диаметра;

• ручной привод изгибает трубы с помощью пружин;
• сегментные трубогибы изгибают трубы по сегменту. Их чаще всего используют сантехники;

• дорновые механизмы предназначены для изгиба тонкостенных труб на малый радиус.

Совет. В специальных справочниках можно найти таблицы с допустимыми значениями радиуса изгиба в зависимости от толщины и диаметра трубы. Нарушение радиуса создаст зоны с повышенным напряжением металла, что существенно снизит качество и прочность трубы.

Простейший трубогиб из шаблона

Такой механизм подойдёт для труб малого диаметра. Шаблон изготавливают из досок, превышающих по толщине диаметр трубы. Край шаблона обрезается под углом, чтобы труба не выскальзывала. Доски скрепляют между собой и фиксируют на поверхности стола. На определённом расстоянии от шаблона прикрепляют упор. Трубу вставляют между упором и шаблоном и выгибают. Трубу нельзя гнуть от центра шаблона – она сломается. А если не сломается, то внешний вид не выдержит никакой критики.

Подобным образом изготавливается трубогиб из бетонной плиты и прочных металлических штырей. В бетоне бурятся отверстия и вбиваются штыри на расстоянии не более 5 см, по краям вбивают штыри-упоры. Для фиксации изогнутой трубы, к её концам можно приварить перемычку, которую потом демонтируют.

Подобный шаблон можно выполнить из листа фанеры и крючков. Изменяя расположение крючков, можно менять радиус изгиба заготовки.

Роликовый ручной трубогиб

При изготовлении такого механизма основная сложность состоит в подборе роликов и нужного шаблона. Изгиб не получится качественным, если ролики не будут обхватывать трубу. Для изгиба гибких труб ролики можно выпилить из деревянных заготовок твёрдых пород. Ролики можно изготовить на токарном станке или при помощи лобзика.

Деревянные круги вырезают под необходимым уклоном, затем собирают в одну деталь, ошкуриваются наждачной бумагой. Для придания прочности деревянным деталям, их укрепляют пластинами из металла. Для изгиба труб по большому радиусу понадобится трубогиб, имеющий три ролика.

Станок для гибки труб

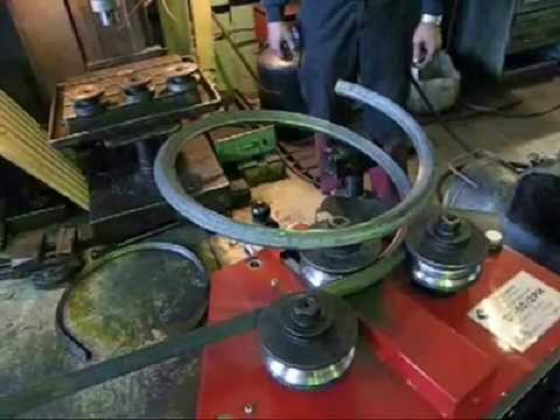

Ручной станок прокатного типа станет хорошим подспорьем в мастерской домашнего мастера. Для его изготовления понадобятся такие материалы, которые можно купить по приятной цене в пунктах приёма металла.

Расстояние между валами имеет значение. Чем дальше расположены валы, тем меньше потребуется приложить силы оператору для прогона трубы, минимальное радиусное значение увеличивается и увеличивается расстояние участка трубы, которое не подвергнется обработке, соответственно ход прижимного вала будет длиннее. Поэтому на стадии проектирования чертежа нужно рассчитать несколько вариантов положения боковых валов.

Если вместо валов будут использоваться ролики, по бокам нужно поставить ограничители (уголок стальной), которые удержат трубу в строго вертикальном положении и перпендикулярно к оси роликов. В противном случае профильная труба изогнётся спиралью. После финальной сборки приспособление можно покрасить, для эстетического удовольствия.

Приведённое устройство при желании можно усовершенствовать. Добавить к инструменту двигатель с моторедуктором, который приведёт вал в движение вращением цепной передачи. Установление домкрата вместо верхнего вала позволит изгибать трубы разных диаметров. Домкратом регулируется давление и выставляется высота. Такой апгрейд позволит гнуть трубы в промышленном масштабе малого предприятия, под всевозможными радиусами.

На таком станке удобно работать с напарником: один человек крутит лебёдку, а второй тянет трубу. Заготовка трубы помещается на ролики и прижимается домкратом. Лебёдка протягивает трубу по валам, затем добавляют усилие домкрата и прогоняют заготовку ещё раз. Цикл повторяют до тех пор, пока труба не приобретёт нужный изгиб.

Совет. При сгибании профильной трубы, песок, засыпанный внутрь профиля, защитит его от деструктивных деформаций.
Прибор, самостоятельно изготовленный однажды, прослужит очень долго, и ничем не будет уступать по качеству купленному оборудованию. Если же трубогиб нужен для одноразового использования, то целесообразнее взять прибор на прокат.

Трубогиб своими руками: видео

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

• Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
• На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
• С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

К сведению! Ручным и рычажным трубогибами возможно изогнуть профилированную трубную заготовку самым сложным образом, но изготовить два одинаковых по кривизне отрезка крайне сложно.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

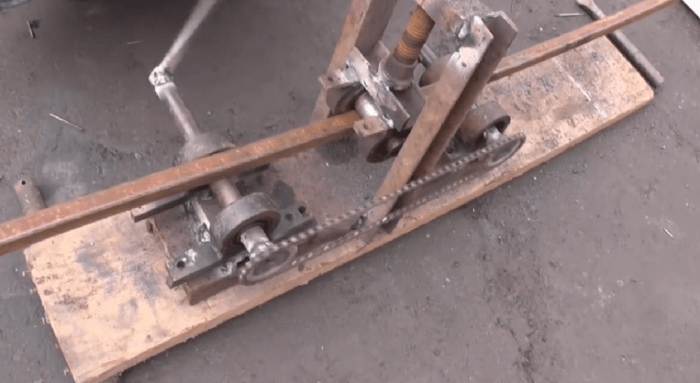

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

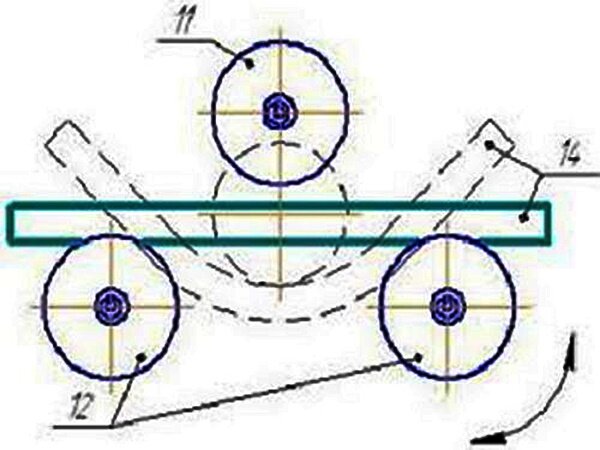

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

• На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
• Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
• Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских» двигателей.

Роликово-рычажный вариант трубогиба

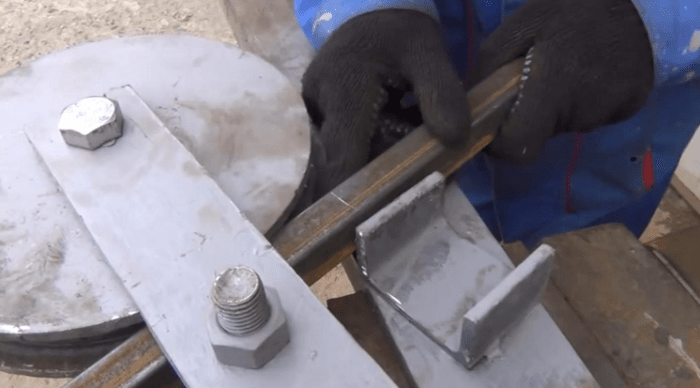

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200 о С.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

У настоящего хозяина всегда много различного инструмента, который он использует для своего дома и участка. И он, безусловно, сможет сделать трубогиб для профильной трубы своими руками по размерам и чертежам, которые мы предоставим ниже. Такие конструкции могут быть разными, и мы не сможем охватить их все, но предоставленного материала вам будет достаточно.

Самодельный трубогиб

Купить в магазине или сделать самостоятельно

Профильный трубогиб «Геркулес»

Тот , который вы можете купить в магазине, может иметь разный тип привода и разный принцип действия, но это не всегда это хорошо. Во-первых, для работы на нём нужен определённый опыт, во-вторых, такие приспособления имеют высокую стоимость. По этим причинам изготовление самодельного трубогиба из подручных материалов не только выгодно, но и практично, так как при сборке инструмента вы будете знать малейшие нюансы его работы.

Для чего нужен трубогиб

Основные элементы станка

На сегодняшний день профильные трубы разного поперечного сечения является самым востребованным металлоизделием. Из них делают каркасы и обрешётки, заборы и перила, с их помощью расширяют балконы и даже строят различные архитектурные сооружения в виде пристроек или отдельных помещений. Но не всегда в строительстве используются резкие повороты – иногда нужен и плавный переход и в этих случаях без трубогиба никак не обойтись. Как правило, подобный станок позволяет выгнуть профиль до угла 180⁰, то есть, устройство позволяет сделать окружность.

Основные элементы конструкции

Принцип работы

Для изготовления той или иной конструкции станка следует просмотреть несколько схем, чтобы определиться с набором деталей. Дело в том, что при необходимости все составляющие узлов можно приобрести за деньги, но также можно использовать те материалы, которые есть в вашем хозяйстве и ничего за это не платить. В большинстве случаев домашние умельцы останавливаются на фронтальных конструкциях и для этого у вас должно быть в наличии:

• три металлических валика (вальца);
• цепь для привода;
• оси вращения;
• механизм для привода;
• металлические профили (швеллеры) для рамы.

Иногда при отсутствии металлических валиков их заменяют деревянными или полиуретановыми, но… Такой прокатный механизм не выдержит длительной нагрузки, то есть, станок послужит своей цели, но недолго. Есть ли смысл растрачивать свой труд для кратковременной пользы, если, приложив усилия или даже заплатив определённую сумму, можно найти стальные валики?

Схема простого трубогиба с размерами в мм

Как вы поняли, процесс деформирования профиля происходит при помощи вальцовки, то есть, труба прокатывается по валикам (вальцам), что исключает излом и растрескивание. Для проката (изгиба) профиля его вставляют в прокатную линию (между валиками) и прижимают сверху винтовым приспособлением или домкратом до нужного радиуса изгиба. Затем при вращении ручки подачи труба перемещается, и изгиб проходит по всей длине. Получается, что это ручной привод, который приводится в движение мускульной силой, но в домашних условиях такой механизм очень удобен.

Прижим профиля производится домкратом

Для сборки простого трубогиба своими руками, о котором идёт речь, вам понадобится:

• домкрат (желательно реечного типа);
• металлические профили с полкой для горизонтальной и вертикальной рамы;
• пружины из легированной стали (их отличает высокая прочность);
• три стальных вала с подшипниками;
• цепь для привода (можно от велосипеда или мопеда);
• шестерёнки (ведущая и ведомая);
• толстая арматура для осей и приводной ручки.

Видео: процесс работы по изгибанию трубы

Как видите, сделать профилегиб своими руками легче по имеющимся чертежам, а фото и видео материалы в этом только помогают. Профилегиб, представленный на картинке, приводится в движение ручкой, которая вращает вал с ведущей шестерёнкой. При помощи цепи вращение передаётся на вал с ведомой шестерёнкой, а третий вал прижимает профиль сверху до необходимого угла изгиба. Всё очень просто.

Процесс изготовления механизма

Чертежи устройства для изгибания

Если вас интересует, как сделать профилегиб, то вам придётся выполнить ряд действий, которые обеспечат эту надёжность механизма, а это:

• изготовление мощной рамы, собранной при помощи сварки и болтовых стяжек;
• по условиям чертежа (технического задания) сделать и установить оси вращения для валиков. Их три штуки – два прокатных и один прижимной;
• для вращения прокатных валиков нужно обеспечить цепную передачу, то есть, приварить (ровно) ведущую и ведомую шестерёнки;
• на ведущую шестерёнку наварить ручку для вращения.

Нюансы изготовления

Готовый трубогиб

Если у вас есть в наличии все необходимые детали, то изготовить механизм для выгибания профиля несложно. В первую очередь нужно учесть, что все валики должны вращаться на подшипниках – точность вращения обеспечит правильный прокат, без сбоев и изломов. Ведущая и ведомая шестерёнки должны быть правильно оцентрованы – сбой от центра хотя бы на 0,5 мм приведёт к неправильной деформации (изгиб получится неравномерным).

Прижимной вал тоже должен быть оцентрован – от этого зависит точность угла изгиба. Лучше всего, когда размерывсех трёх валов одинаковы – прокат получается наиболее чётким. От жёсткости прижима тоже зависит точность проката, поэтому вал должен хорошо фиксироваться.

Гидравлический трубогиб

Механизм с гидравлическим приводом

Чтобы сделать гидравлический для профильной трубы своими руками по готовым размерам и чертежам, придётся затратить намного больше труда и ресурсов. Тем не менее, сделать его можно и мы сейчас рассмотрим порядок действий. Для сборки понадобится:

• гидравлический домкрат с грузоподъёмностью от 5 тонн;
• башмак;
• три вала;
• швеллер для рамы;
• металлические пластины (толстые).

Видео: механизм с гидравлическим приводом

Для правильного выгибания профиля его вставляют в башмак и закрепляют оба конца. После этого приводят в действие домкрат – он давит на прижимной вал и задаёт нужный угол изгиба. После проката домкрат ослабляют на несколько витков и снимают трубу с устройства.

Чертёж с размерами в мм

Домкрат крепится на металлической пластине при помощи болтовых соединений. Но в таком механизме самое главное, это валы, которые должны плотно обхватывать профиль – от этого зависит точность изгиба. Валы фиксируют на одной высоте и приваривают к ним шестерёнки. Башмак крепят ниже валов, а отношение башмака к валам определяет угол изгиба. Фиксация происходит при помощи болтов.

Методы выгибания

Холодное выгибание профиля

Если вы прочли все описания, посмотрели фото и видео, то сам процесс выгибания вряд ли поставит вас в тупик. Если решились сделать гидравлическое устройство, то вы сможете гнуть на нём трубы, какой угодно толщины – самое главное, чтобы выдержали валы (вальцы). Но хотелось бы упомянуть об одном нюансе – выгибание может быть не только холодным, но и горячим. Нагрев обычно происходит при помощи газосварки, это очень удобно, тем более что можно греть только часть трубы, то есть участок, который нужно выгнуть.

Можно сказать, что холодный метод выгибания наиболее простой и если вы работаете с тонкостенной трубой, то греть её вовсе не нужно. Но здесь тоже могут быть проблемы – это шов. Профили не всегда делаются с высоким качеством и плохой шов при выгибании попросту расходится. Этого можно избежать при нагреве, но не всегда. Некачественная труба таковой и останется и никакой нагрев этому не поможет. Впрочем, если вы используете профиль для каркаса, то небольшая трещина по шву никак не станет критичной.

Примечание. Как бы там ни было, но горячая гибка всё равно является наиболее качественной. Горячий металл получается наиболее чётко выгнутым, без каких-либо перебоев.

Трубогиб с комплектующими

Для профильной трубы вовсе необязательно обзаводиться какой-то особой квалификацией – достаточно обычной внимательности и нескольких рекомендаций от специалистов. В ручных устройствах система состоит из ведущей и ведомой шестерни, наваренных на валы и прижима (вместо вала могут использовать домкрат). Иногда профиль может соскальзывать с прокатного стана и в таких ситуациях используют крючья для фиксации. Для наиболее чёткой гибки валы должны быть подвижными.

Примечание. Для соблюдения радиуса изгиба лучше всего сделать картонный или деревянный шаблон. Если вы будете использовать даже простой ручной трубогиб, шаблон всегда обеспечит точность.

Видео: ручной трубогиб

Заключение

Вы прочли статью с чертежами, фото и видео о том, как делают профилегиб своими руками. Как видите, это не очень сложно, но нужно сначала собрать все детали, чтобы работа не останавливалась из-за мелочей.
