Выполняемое с использованием современных методик и материалов устройство плоской кровли позволило именно этому виду крыш стать неотъемлемой составляющей архитектуры зданий различного назначения. И если до недавнего времени плоские крыши имели, главным образом, промышленные и сельскохозяйственные строения, то теперь они – атрибут многих жилых, административных зданий и даже загородных коттеджей. И главное то, что время «работает на них», достоверно подтверждая, что плоские крыши по всем своим качествам не хуже старых добрых скатных крыш.

Плоская крыша за последние годы уверенно набирает большую популярность. При небольшом объеме строительных работ, например, при возведении сарая, хозяйственных построек, гаража, с такой конструкцией легко сможет справиться даже непрофессионал. Конечно, крыша данного типа хотя и считается плоской, но горизонтальной она не является. Обязательное условие длительного функционирования такой конструкции - наличие минимального технологического уклона, который должен составлять на 1 м длины около 1,5-2,5% при условии сооружения эксплуатируемого пространства на крыше. В остальных ситуациях технологический уклон должен составлять порядка 3-10%. Порой конструкции, имеющие уклон 10-20%, причисляют к разряду плоских, что не является истиной. Такие покрытия относят уже к скатным, только состоящим из одного ската.

Плоская крыша – это минимум деталей и простота конструкций

Срок беспроблемной эксплуатации плоской крыши напрямую связан с профессионализмом строителей, занимающихся возведением конструкции. Для устройства качественного покрытия необходимо грамотно подойти к вопросу выбора кровельного материала, свойства которого должны соответствовать определенным параметрам.

Это важно знать ! Даже небольшие нарушения, отступления от технологии устройства плоской крыши, не говоря уже о явных ошибках и недочетах, или использование некачественных строительных материалов способны вызвать значительное сокращение срока эксплуатации не только самого покрытия, но и всего здания в целом.

Устройство плоской крыши

Достоинства плоской конструкции:

• плоская кровля – образец простоты и минимализма, модных сейчас, по мнению архитекторов;
• экономия применяемых материалов вследствие меньшей площади ее поверхности;
• продолжительный срок службы;
• простота и безопасность выполнения монтажных работ;
• удобство проведения профилактических осмотров кровли и ремонтных работ на ней;
• плоская крыша – дополнительная свободная площадь, к примеру, для кафе или зеленого газона;
• отсутствие проблем при обслуживании дымоходов, телевизионных антенн, каналов вентиляции;
• устойчивость к высоким ветровым нагрузкам.

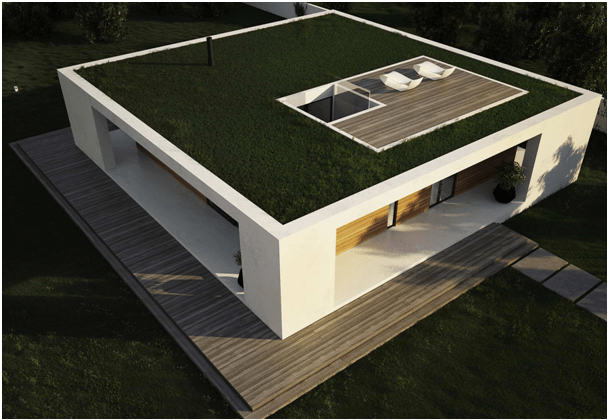

Зеленая лужайка на крыше – это так мило!

Если устройство плоской крыши произведено грамотно и качественно, недостатки при ее эксплуатации отсутствуют. В случае непрофессионально выполненного монтажа возможны дефекты, которые выявятся первой же дождливой осенью или снежной зимой.

Конструкция плоской кровли: изучаем основные требования

1. Высокая прочность кровли особенно важна в сезон снегопадов, когда она вынуждена выдерживать давление толстых слоев снега и льда. Немаловажен этот показатель и в тех случаях, когда плоская крыша является эксплуатируемой.
2. Крыша должна быть надежным барьером для воды во время дождя и таяния снега и иметь уклон.
3. Конструкция плоской кровли обязана не реагировать на воздействия трескучего мороза и палящих солнечных лучей, на влияние перепадов температуры окружающего воздуха и удары града размером с куриное яйцо.
4. Кровля должна отлично выполнять теплоизолирующую функцию.
5. Все используемые материалы должны быть пожаробезопасными.

На плоской крыше зимой всегда скапливается намного больше снега, чем на скатной крыше

Классификация плоских крыш и особенности кровельного плана

Все плоские крыши в зависимости от выполняемых ими функций можно разделить на две группы:

1. Неэксплуатируемая крыша, которая представляет собой обычный элемент строительного сооружения и выполняет обычные для крыши функции.
2. Эксплуатируемая крыша, которая используется еще и как дополнительная полезная площадь. Если это крыша дома, то на ней может быть организован бассейн или газон. А если это крыша какого-то подземного строения, то наверху могут располагаться автостоянка, кафе, парк и пр. Понятно одно, что такая плоская кровля будет испытывать совершенно иные нагрузки, нежели неэксплуатируемая.

Эксплуатируемая крыша с уютной террасой

В зависимости от особенностей монтажа и используемых материалов также выделяют два типа крыш. В соответствии с этим и пирог плоской кровли в каждом случае будет иметь свои особенности:

Традиционный метод

Традиционный способ, при котором самым верхним слоем является гидроизоляция. Именно она в этом случае подвергается температурным, физическим и механическим нагрузкам.

Роль несущего основания могут выполнять железобетонная плита, специальный усиленный профилированный стальной лист или кровельные сэндвич-панели. Необходимого уклона добиваются обычно посредством бетонной или керамзитобетонной стяжки. Иногда укладывается пенополистиролбетон или шлак.

Следующий слой – барьер для пара, предотвращающий попадание испарений из расположенного внизу помещения на утеплитель. В результате этого он всегда остается сухим. Для пароизоляции используется толстая пленка из полиэтилена или полипропилена. Ее полосы должны располагаться перпендикулярно наклону поверхности и перекрывать друг друга на стыках. Иногда в качестве защиты от пара выбирается битумная мембрана.

При традиционном расположении слоев гидроизоляция становится наиболее уязвимым местом

Затем укладывается теплоизоляционный материал. Обычно используется минеральная базальтовая вата, отличающаяся хорошей устойчивостью к сжатию, паропроницаемостью, пожаробезопасностью и низкой теплопроводностью. Первый ее слой (70-200 мм) будет выполнять функцию утеплителя, а второй (40-50 мм) – распределителя нагрузок. А вообще толщина этого слоя рассчитывается в соответствии с климатическими условиями региона.

Для перераспределения давления слой теплоизолятора иногда покрывается цементно-песчаной стяжкой, которую дополнительно армируют металлической сеткой для предотвращения растрескивания.

И, наконец, финишный слой – гидроизоляция, в качестве которой неплохо зарекомендовали себя специальные жидкие мастики, образующие подобный резине слой, наплавляемый рубероид и кровельные мембраны.

Чем же хороши последние? У них огромный срок службы, они способны пропускать пар наружу. Кровельные мембраны отличаются несложностью монтажа и при соблюдении технологии образуют прекрасное водонепроницаемое покрытие.

Инверсионный способ, когда слой теплоизоляции расположен поверх гидроизоляционного материала, который здесь выполняет еще и функцию пароизолятора. Это наилучший вариант для монтажа эксплуатируемых кровельных конструкций. Пирог плоской кровли, выполненной инверсионным способом, будет различным в зависимости от того, чем задействована крыша (бассейн, пешеходная зона, газон, парк и пр.). Но в любом случае поверх бетонного основания выполняется монолитная стяжка для выравнивания его поверхности. Следующий слой – гидроизоляционный материал, который в будущем оказывается надежно защищенным от воздействия любых факторов внешней среды. Затем все это укрывается теплоизолятором, поверх которого, если, к примеру, крыша будет служить пешеходной зоной, на песчано-цементную смесь укладывается тротуарная плитка.

Инверсионным методом может быть выполнена плоская кровля подземной автостоянки

В проекте любого здания с плоской крышей одним из обязательных пунктов должен быть план кровли плоской крыши. Это необходимо не только для улучшения эстетических качеств сооружения, но и для повышения функциональных способностей будущей кровельной конструкции. Помимо точного расчета количества всех необходимых материалов план включает в себя непосредственно технологию проведения работ, схему системы водоотведения, особенности выполнения разуклонки, вентиляции и прочие моменты.

Горизонтальная вентиляция в устройстве плоской кровли

В процессе эксплуатации крыши возможны повреждения пароизоляционного слоя, что приводит к попаданию влаги в утеплитель и промерзанию его в зимнее время. Все это снижает теплоизолирующую способность материала. Поэтому имеет смысл проектировать кровлю таким образом, чтобы она была вентилируемой. Система вентиляции плоской крыши – это целая система аэраторов (металлических или пластиковых трубок), расположенная под кровельной мембраной. Система имеет выходы на крышу в форме зонтиков, защищенных сетками. Лучшие места для аэраторов – самые возвышающиеся точки кровли.

Вентилируемая плоская крыша имеет больший срок службы. Устройство вентиляции

Система устройства водоотведения в кровельной конструкции

Важную роль в отведении воды играет уклон крыши, который рекомендуется делать не менее 2%. Даже небольшой уклон способен не допустить проникновения влаги через возможные дефекты кровельного покрытия.

Для плоской кровли водосточная система имеет огромное значение. Ее составляющие – приемные воронки и трубы, по которым вода направляется в канализацию, накопительные емкости или просто в почву.

Водоотведение может осуществляться двумя способами:

Количество воронок, их диаметр и места расположения, диаметр труб должны рассчитываться в соответствии с особенностями архитектуры строения, условиями эксплуатации крыши и количеством выпадаемых осадков. Воронки обычно снабжены фильтрами, которые не позволяют попадать в систему листьям, мелким птицам и пр.

В качестве материалов для системы водоотведения используются металлические или ПВХ воронки и трубы. Комплектующие из поливинилхлорида не подвергаются коррозии, поэтому пользуются большей популярностью.

Кровельные воронки могут быть снабжены электроподогревом, благодаря которому зимой на них не образуется наледь

Устройство плоской кровли, начиная с ее проектирования и заканчивая сдачей в эксплуатацию, должно выполняться специалистами соответствующей квалификации. Знание лишь основ создания кровельной конструкции без учета специфических особенностей может привести к возникновению ошибок, для исправления которых потребуются немалые материальные вложения. Поэтому устройство плоской крыши – это прерогатива профессионалов.

План кровли обязателен для здания с внутренним водостоком, независимо от сложности формы здания в плане. В зданиях с наружным водостоком план крыши дается при сложной конфигурации здания в плане, а также в том случае, когда на крыше имеются надстройка, вентиляционные устройства и т.д.

Крыши могут быть плоские и скатные. Плоские крыши имеют уклон до 2,5 %. Скатные крыши представляют собой несколько пересекающихся наклонных плоскостей - скатов. Скаты крыш, пересекаясь, образуют двухгранные углы. Линия пересечения скатов крыши называется ребром. Верхнее горизонтальное ребро носит название конька. Пересечение скатов крыши, представляющих собой двухгранный угол, обращенный к низу, образует разжелобок или ендову (рис. 10.9.1). Встречаются разнообразные формы крыш, которые применяют в зависимости от общей конфигурации здания в плане и возможного направления водоотвода. При выборе материала и формы крыши учитывают также архитектурные требования. В одном здании все скаты крыши имеют, как правило, одинаковый уклон. Уклон зависит от материала кровли и климатических условий.

При построении геометрического чертежа плана кровли пользуются следующими положениями и правилами:

• При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдают следующие правила:
• если имеются два ската крыши с пересекающимися линиями слива, то проекция линии пересечения делит угол, образованный линиями сливов, пополам (рис. 10,9,2, а);
• если имеются два ската крыши с параллельными линиями сливов, то проекция линии пересечения параллельна линиям слива и расположена на равных от них расстояниях - «конек» (рис. 10.9.2, б);
• если в какой-нибудь точке сходятся две линии пересечения, то из нее, как правило, идет третья (рис. 10.9.2, а).

Для построения плана кровли план здания делят на ряд прямоугольников. Прямоугольники должны перекрывать друг друга, а каждая их сторона полностью или частично выходить за наружный контур плана. Затем, исходя из раннее приведенных положений, строят изображения кровли над каждым прямоугольником, начиная с наиболее широкого (рис. 10.9.2в). На плане кровли оставляют видимые контуры линий пересечения скатов. Для построения вида спереди или других видов необходимо знать уклон скатов. Если линии сливов лежат в разных уровнях, то план кровли строят с учетом формы фасада.

На рабочих чертежах планов кровли можно изображать ограждения, парапеты, слуховые окна и будки для выхода на плоские крыши, дымовые трубы, вентиляционные устройства, пожарные лестницы и т.п. На планах кровли многопролетных зданий для показа уклонов вычерчивают схематический поперечный профиль основных участков кровли, сделав штриховку в виде толстой линии. Рекомендуемая толщина 0,6-0,8 мм. Профиль представляет собой вид по стрелке справа налево или снизу вверх.

В зданиях других типов уклоны отмечают на основных скатах или также на схематических поперечных профилях. На плане кровли указывают основные размеры здания и участков с различной конструкцией и материалом кровли. Эти участки должны графически выделяться и сопровождаться поясняющей выносной надписью или текстовым указанием к чертежу.

На план кровли наносят координационные оси, проходящие в характерных местах. Кроме того, на плане кровли должны быть замаркированы пожарные лестницы, металлические ограждения, парапетные плиты и узлы, если они не замаркированы на других чертежах.

Перед тем как приступить к работам по обустройству кровли, ее нужно спроектировать, сделать расчет конструкции и создать чертеж.

Если подготовить его грамотно, это не только позволит сократить время строительства, сделает процесс монтажа проще, но и поможет снизить материальные затраты.

В данном случае не придется вносить коррективы, а правильный выбор всех сечений элементов станет гарантией надежности.

Предварительно выбирают кровельный материал, при этом обязательным условием является выполнение всех нормативных требований СНиП.

В зависимости от типа крыши были разработаны рекомендации, нарушение которых поставит под сомнение долговечность и безопасность как самой кровли, так и всей конструкции дома.

Общие сведения об оформлении чертежа

Графическая часть проекта должна наглядно демонстрировать все этапы стройки.

Застройщик получает план кровли, чертеж которого предоставляет ему подробную информацию о конструкции.

К нему обязательно должна быть приложена спецификация, где указаны все элементы, необходимые для монтажа стропильной системы, их сечение, вид и количества применяемых крепежных деталей.

План кровли считается обязательным, если у дома внешний водосток.

В том случае, когда он внутренний, а здание несложное, чертеж можно не выполнять.

Вид сверху дает представление о геометрических размерах перекрытия, шаге установки несущих балок и стропильных ферм.

Вид спереди показывает величину уклона скатов, а также число элементов, которые будут использоваться для монтажа стропильной фермы.

На нем также обозначают подкосы, затяжки и стойки.

Дополняет план кровли чертеж устройства фронтона, где указывают его конструктивные особенности.

Для обустройства поверхности ската необходимо указывать данные об элементах обрешетки.

Если необходима подрезка листов, следует предоставить информацию и об этом этапе.

Помимо этого должны иметься чертежи узлов примыкания к стенам, монтажа окон и других конструкций, встраиваемых в крышу.

Планы кровельного покрытия для конструкций скатного типа часто называют раскладками, они позволяют правильно выбрать конфигурацию укладки материала и его оптимальное количество.

На них отмечают размеры поверхности, число листов, а также порядок проведения монтажа.

Качественно выполненный план скатной кровли, чертеж которого дает наглядное представление о размере и количестве листов покрытия, позволяет значительно сократить расход кровельного материала.

План плоской кровли

Плоская крыша придает строению современный и стильный вид, помимо этого, такие проекты просты в разработке и обходятся дешевле при монтаже.

Однако, данная кровля особенно чувствительна к атмосферным воздействиям и требует хорошей гидроизоляции.

Чертеж будет зависеть в первую очередь от выбранного покрытия.

План плоской кровли отражает расположение элементов водосточной системы.

Поскольку осадки не должны оставаться на кровельном покрытии, для их отведения необходим уклон не менее 2%.

Как правило, оптимальной величиной считают 5 — 15°.

Если для региона характерны сильные дожди или интенсивное таяние снега, одного уклона недостаточно, нужна водосточная система.

Часто ее делают внутренней конструкции, при этом один стояк обслуживает площадь 150 — 200 кв.м.

В частном домостроении наружные водостоки создают с помощью переливных окон, которые размещают вместе с ливнеприемником на парапете кровли.

Если линии сливов находятся на разных уровнях, план кровли плоской крыши должен отображать форму фасада.

Проекты частных домов не всегда предусматривают определенный угол ската, в данном случае для хорошего водоотведения нужно будет провести разуклонку — создать наклон при помощи насыпных материалов с бетонной стяжкой или полистирольных плит.

Особенности подготовки чертежа скатной кровли

Скатными называют крыши, состоящие из нескольких плоскостей, расположенных под уклоном более 10%.

Исходя из конструктивных особенностей их разделяют на два типа — чердачные и бесчердачные.

Крыша с двумя скатами — самый распространенный вариант, он может применяться для любых видов зданий.

Четырехскатные кровли встречаются преимущественно в загородном и дачном строительстве.

Разрез односкатной крыши выглядит как прямоугольный треугольник, в котором гипотенузой является стропильная нога.

Готовый чертеж конструкции должен содержать полную информацию о длине, сечении и месторасположении всех элементов.

Желательно еще на этапе проектирования определить принцип крепления узлов и отразить это в документации.

В графической части плана отмечают длину стены дома, расстояние от стропил до конька, выбранный угол наклона ската и размеры стропильных балок.

Выбирая кровельный материал для скатной крыши, нужно обратить внимание на следующие рекомендации:

• для профнастила угол наклона ската может составлять более 8°;
• для шифера — от 20 до 30°;
• для рубероида и аналогичных рулонных материалов — 5°;
• для металлочерепицы — 30°

Проект четырехскатной кровли

Помещения получаются комфортными и просторными, они идеально подходят для проживания.

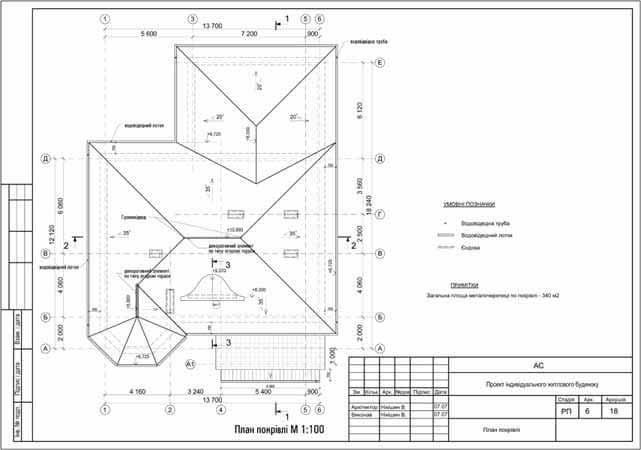

Чертеж плана кровли четырехскатной крыши

Однако расчет и монтаж данной конструкции — непростая задача.

По этой причине довольно сложно сделать самостоятельно план кровли четырехскатной крыши, чертеж которой чаще всего заказывают профессионалам.

Уклон скатов такой крыши может составлять от 5 до 60°, в зависимости от атмосферных нагрузок, назначения чердака, а также типа кровельного материала.

Для районов с сильными и частыми осадками рекомендуют делать его значительным — от 45 до 60°.

Если в регионе дожди редкие, но при этом сильные ветра, наклон выбирают намного меньше.

Высоту кровельного конька рассчитывают при помощи тригонометрического выражения для прямоугольных треугольников.

Сечение стропил определяют, исходя из ожидаемой нагрузки — внешних воздействий и веса конструкции, а также степени наклона крыши.

При этом выясняют, какие стропила целесообразнее использовать, висячие или наслонные, необходимы ли дополнительные элементы — затяжки и раскосы.

Основные типы четырехскатных крыш

Вальмовая конструкция является одной из самых сложных, она образована двумя трапециевидными фасадными плоскостями с торцевыми треугольниками.

Чердачные окна размещают в скатах, фронтоны при этом отсутствуют.

Этот вид кровли наиболее надежен, крепок и обладает прекрасными защитными свойствами.

Он намного экономичнее двухскатной крыши по затратам, однако требует установки особой стропильной системы, дополнительных замеров и подгонки кровельного материала.

Если скаты сделать с разным уровнем наклона, получится силуэт ломаной крыши.

Шатровая конструкция имеет вид пирамиды — четыре треугольных ската соединяются вершинами в одном месте.

У данного типа кровли также отсутствуют фронтоны, а монтаж стропильной системы очень сложен.

Как правило, его возводят на небольших зданиях в форме квадрата или равностороннего многоугольника.

Ее еще называют датской, отличается от вальмовой наличием фронтона.

Чаще всего ее сооружают в регионах с сильными и частыми ветрами, защита от таких нагрузок обеспечивается при помощи конька, образованного пересечением двух скатов.

Порядок выполнения чертежа крыши

План здания делят на прямоугольники, внутри которых наносят линии, обозначающие наружные и внутренние сопряжения скатов, коньки и ендовы.

Некоторые из них будут выходить за пределы стен, поскольку крыша обязательно должна иметь свес.

Виды спереди и сбоку выполняют, учитывая уклоны скатов.

Их задают еще на этапе проектирования дома, принимая во внимание тип строения, его назначение и выбранный кровельный материал.

Для подготовки графической части проекта кровли рекомендуется воспользоваться одной из многочисленных программ, которые предлагаются на строительных сайтах.

На плане должны быть нанесены координатные оси, проходящие в самых характерных местах.

Так проще всего будет правильно сориентировать постройку:

1. Сначала план дом обводят линией.
2. Все линии копируют на чертеж плана кровли вместе с контурами основных стен.
3. Над каждым прямоугольников строят изображение кровли, начиная с самого широкого.
4. Проекции коньков обозначают линией.
5. Обозначают ендовы и коньки.
6. На плане отмечают вентиляционные и дымовые каналы, в также наносят мансардные окна.
7. Ставят отметки уклонов скатов и направления водостоков.
8. Указывают все размеры по контурам и осям чертежа.

Отдельно выносят узлы соединения различных деталей конструкции:

• коньковый узел, так называют крепление стропильных ног между собой или на балке
• соединение подкосов стоек, затяжек и других подобных элементов системы
• крепление стропил к мауэрлату или верхнему бревну стены

В графической части проекта также должен присутствовать эскиз крыши, он даст общие визуальные представления о конструкции, позволит оценить ее внешний вид и эстетические качества.

Когда предполагается врубка элементов, дополнительно делают чертеж с указанием ее размеров и формы.

Если вы решили подготовить самостоятельно план кровли, правила оформления чертежа помогут сделать это корректно:

1. Пересечение двух скатов образует конек или ендову, причем их проекция должна разделять угол прямоугольника на две равные части.
2. Если две линии пересечения сходятся в одной точке, то, как правило, через нее проходит и третья.
3. При параллельных линиях свесов им также будет параллельна линия конька, при этом ее проекция должна проходить посередине.

Чертеж плоской крыши представлен всего несколькими линиями, в то же время для скатной характерно большое число проекций ендов и коньков.

Такие кровли часто делают сложной формы, со значительным уклоном и усиленной стропильной системой.

Как нетрудно заметить, чтобы правильно подготовить план и его графическую часть, нужно обладать определенными знаниями в области строительства и инженерии, учесть все нюансы и сделать верные расчеты.

В первую очередь следует позаботиться о надежности и безопасности вашего жилища, поэтому лучше всего обратиться за помощью к квалифицированным специалистам.

Видео о чертеже четырехскатной крыши.

Проектирование и строительство дома начинается с выполнения проектной документации, в которой тщательно прорабатываются детали всех конструкционных элементов. Каждый элемент проекта отображается в виде чертежа, согласно, которому и выполняется возведение несущих конструкций. Чертежи крыш играют большую и важную роль в устройстве дома, именно от нее зависит безопасные и эксплуатационные характеристики. В этой статье мы расскажем, как правильно выполнить чертеж, какие этапы и составляющие необходимо включать в схему.

План кровли зависит от типа крыши. По функциональному использованию конструкцию можно разделить на два типа:

• Бесчердачные - конструкция, где не предусмотрено наличие чердачного помещения;
• Чердачные - конструкция, где предусмотрено помещение, пространство которого расположено между кровлей и перекрытиями. Как правило, такую конструкцию используют под жилое и нежилое помещение.

На фото представлена схема двускатной кровли с чердачным и бесчердачным помещением

Для информации! Основное требование при проектировании крыши дома - прочность, надежность, сочетание конструктивных элементов с дизайном коттеджа.

Как правило, для создания чертежей конструкции, используют специальные программные комплексы, способные в режиме онлайн выполнить расчет и подбор стандартных схем кровли. Для выполнения схемы крыши можно использовать тестовую версию программы, а вот для проектирования стропильной системы лучше всего воспользоваться услугами специалистов.

Основные детали плана крыши

План двускатной кровли - чертеж либо рисунок, где схематически детально изображены конструктивные элементы крыши в нескольких проекциях. Чертеж двухскатной крыши составляется с учетом соблюдения всех этапов работ, согласно которого в будущем и происходит ее возведение. Схема может отображать:

• используемые брусья для обрешётки;
• стропилины и балки;
• схему укладки теплоизоляции и гидроизоляции;
• схема размещения покрытия кровли;
• места дополнительных креплений;
• система вентиляции, дымохода и вентиляции.

Важно! Существенно сократить расходную часть на приобретение строительных и кровельных материалов можно при условии грамотно составленного плана кровли.

Тип крыши может быть абсолютно любой: односкатный, двускатный, много скатный, вальмовый либо шатровый. Для каждого типа и проекта строения используется различный строительный и кровельный материал, способный обеспечить надежное и прочное покрытие. На фото представлен чертеж кровли рабочего проекта дома.

В состав чертежа в обязательном порядке должна входить расчетная часть стропильной системы. Такая информация позволит понять способность максимальной нагрузки, которую может выдержать крыша. Помимо расчетов схема кровли должна иметь план:

• ливневой канализации;
• места соединения скатов;
• площадь используемого комплекса;
• схему примыкания крыши к парапету, в том числе без прижимного профиля;

Для информации! Схема конструкции должна четко отображать тип крыши, а также быть понятной и содержать в себе все детали.

Этапы составления схем

Составление проектной документации двускатной крыши разбито на несколько этапов:

• Составление эскиза будущего комплекса - данная часть чертежа отвечает за внешний вид кровли, конструкцию и внешний вид крыши. Эскиз отображает цветовое решение и стиль всего строения.
• Разработка основных кровельных элементов - данная часть чертежа отвечает за выполнение расчетов, определение нагрузок и количества используемого материала.
• Строительство кровли - непосредственное выполнение строительных работ согласно, утвержденных чертежей.

На фото представлены типы скатных конструкций, каждый из которых имеет свои отличительные особенности в проектировании и устройстве стропильной системы.

Для информации! Отличия скатных конструкций заключается в типе стропил (наслонные, висячие), неравномерности углов наклона и размера карнизного свеса.

Проектирование и ошибки

Распространённой ошибкой является то, что владельцы будущих домов не всегда учитывают количество используемых строительных материалов и форму кровельного комплекса при составлении чертежей. Если вы не уверены в правильности составления схем, лучше довериться специалистам. При составлении схем кровельных конструкций специалисты руководствуются строительными нормами и собственным опытом. Такой подход значительно снижает риски образования ошибок и дефектов.

Более подробно о том, как составить схему можно узнать из видеоролика

Для информации! Неверно выбранный тип стропильной системы, конструкции и материалов, способен привести к обрушению всей кровельной конструкции.

Стоит отметить, неправильно начерченный уклон кровли приводит к дополнительным нагрузкам в зимний период. При наличии каких-либо препятствий для ухода снега крыша испытает высокую механическую нагрузку на стропильную систему. Специалисты отмечают из практики, чаще всего при составлении плана кровли допускаются ошибки в вентиляционных элементах кровли.

Составление чертежей кровли может быть несложным при условии отсутствия специфических конструктивных элементов. В любом случае, при составлении эскизов и чертежей кровли рекомендуется обращаться к специалистам. Профессионально составленный план крыши позволит избежать возможных ошибок, увеличит безопасность строения и значительно сэкономит расходы на покупку кровельных материалов.

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

— Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

— Если для вашей местности характерны затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола.

Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту.

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

• для профнастила важно создать наклон не менее 8 градусов;
• в случае использования шифера этот показатель возрастает до 20-30 градусов;
• применяя рубероид или же схожие рулонные материалы - 5 градусов;
• отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких. При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников, которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять специальное программное обеспечение, которое можно без труда найти на строительных порталах.

Все работы происходят в следующей последовательности:

1. Первым делом, сооружение обводится линиями.
2. Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
3. Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
4. Расположение коньков также отмечается линиями.
5. Визуализируются ендовы, а также коньки.
6. На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.
7. Проставляются углы наклона скатов, а также направленность водостоков.
8. Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.
