Электрические приборы занимают в домашнем хозяйстве всё больше места. Смартфоны, планшеты, компьютеры и телевизоры есть практически в каждом доме. Для использования всех этих устройств недостаточно одиночных или сдвоенных точек электропитания. Как правило, при современном монтаже электропроводки выполняется подключение блока розеток, состоящего из нескольких разъёмов.

Что представляет собой розеточная сборка

Это – конструкция, состоящая из нескольких точек подключения, часто имеющих различное назначение. Например, розеточный блок может состоять из пары электрических (220 В), одного телевизионного и одного разъёма компьютерной сети или USB, по которому можно подключаться к интернету, а также для соединения с другими вычислительными средствами. Состав сборки может содержать и телефонные розетки, довольно распространённые в современных офисах. Монтаж блока, состоящего из нескольких розеточных устройств, осуществляется одним из 3 способов:

• путем встраивания в стену;
• наружным способом;
• с использованием переносных модулей – таких как многорозеточные удлинители или выдвижные конструкции.

Конструкции могут быть дополнены различного рода устройствами: предохранителями, индикаторами, выталкивателями штепсельных вилок, автоматическими приспособлениями.

Как выполняется внутренний монтаж

При таком виде монтажа установка блока розеток производится непосредственно внутрь кирпичной, железобетонной или блочной стены. Для этого используются специальные коробки – подрозетники, к которым подводятся электрические, телевизионные и другие кабели. В большинстве случаев для каждой точки питания используется свой подрозетник. Это обязательно для разъёмных устройств, имеющих различное предназначение.

Если, например, сборка имеет два электрических разъёма, для них может применяться одна коробка. Существуют комбинации силовых розеток с выключателями приборов освещения. Такое решение целесообразно выполнять там, где помещения имеют ограниченное пространство – например, в ванных комнатах.

Накладной монтаж и его особенности

Этот монтажный вариант предпочтителен, когда проводка выполнена снаружи стен и заключена внутрь коробов. В этом случае монтаж блока розеточных устройств имеет свои особенности.

• Подрозетные коробки здесь не потребуются. Внешние розетки крепятся непосредственно на поверхность стены.
• Если в блоке присутствует разъём для подключения телевизионного приёмника или компьютерный сетевой, то скомбинировать силовые электророзетки с ними единой сборкой не получится. Придётся дополнять такие конструкции одинарными телевизионными или компьютерными разъемами.
• При накладном монтаже заменить блок розеток гораздо проще, чем при внутреннем. Проводку не придётся заводить внутрь нового подрозетника.

Выдвижные конструкции

Такие выдвижные устройства, как правило, встраиваются внутрь мебели и часто применяются на кухне. Когда электропитание не требуется, они прячутся в столешницу и не мешает готовить пищу. Если же нужно подключить кухонный комбайн, телевизионное устройство или ещё какой-нибудь гаджет, эта конструкция выдвигается нажатием кнопки либо другим способом.

Удобство подобный решений состоит в том, что они имеют эстетичный вид, могут быть установлены на ограниченном пространстве и не требуют разрушения стен образованием отверстий. Кроме выдвижных существуют также поворотные конструкции.

Из чего состоит розеточный блок

Блок электрических силовых розеток, встраиваемый в стену, состоит из следующих деталей:

• лицевых панелей;
• одной общей рамки для всей конструкции;
• корпусов с заземляющими, фазовыми и нулевыми контактами;
• подрозетников – одного или нескольких.

Как правило, такие конструкции устанавливаются на высоте 300 мм от пола – это наиболее практичное расстояние. Можно делать и выше – например, на 90 см от пола, как это делали в советские времена. Такое расстояние удобно для выключателей. По крайней мере, жёстких правил на этот счёт не существует.

На каждое помещение должен быть выделен свой автомат. Исключение может составлять ванная и кухня, где иногда используются по несколько автоматов. Если в квартире есть маленькие дети, необходимо предусмотреть дополнительные меры безопасности – снабдить устройства защитными шторками.

Для монтажа электропроводки применяется 2 или 3-жильный провод сечением 2,5 мм. Желательно использовать медь, поскольку у неё гораздо лучшая электропроводность, чем у алюминия, хотя такие провода стоят дороже.

Подробно о монтаже

Как установить блок розеток в помещении? Первое, с чем нужно определиться, – это место монтажа модульной конструкции. Она должна располагаться максимально близко к используемым электрическим устройствам, чтобы их было удобно подключать. Например, в кухне оптимальное место для розеточного блока – над столешницей, чтобы было удобно включать кухонный комбайн, миксер, электрическую мясорубку и другие бытовые приборы. Количество точек питания зависит от того, сколько устройств будет использоваться одновременно, определяются также с наличием телевизионного разъёма.

Если розеточная группа устанавливается в ванной комнате, следует помнить, что её расстояние до воды должно быть не менее 60 см. Кроме того, корпуса электророзеток должны иметь защиту от влаги во избежание короткого замыкания.

Когда определились с местом, необходимо подготовить перфоратор, которым будут штробиться стены. От материала стен – кирпича, бетона, гипсокартона – зависит, какую насадку нужно будет применять. Пригодятся также такие инструменты, как уровень, рулетка и маркер. Далее производится разметка стен, для чего и применяется маркер. Наносится расположение розеток. Расстояние между их центрами должно быть ровно 72 мм, иначе рамка может не надеться на лицевые панели. Если же устройства будут устанавливаться не блоком, а как совокупность отдельно стоящих разъёмов, тогда это условие необязательно.

Перед тем как подключить блок розеток, стены штробятся для электропроводки. Чтобы она проходила строго горизонтально или вертикально, используется строительный уровень. Для того чтобы сделать выемки в кирпичных или бетонных стенах, сначала требуется прорезать посадочные места подрозетников коронкой. Затем отверстия выбиваются с использованием зубила и молотка. В гипсокартон установить розеточный блок ещё проще.

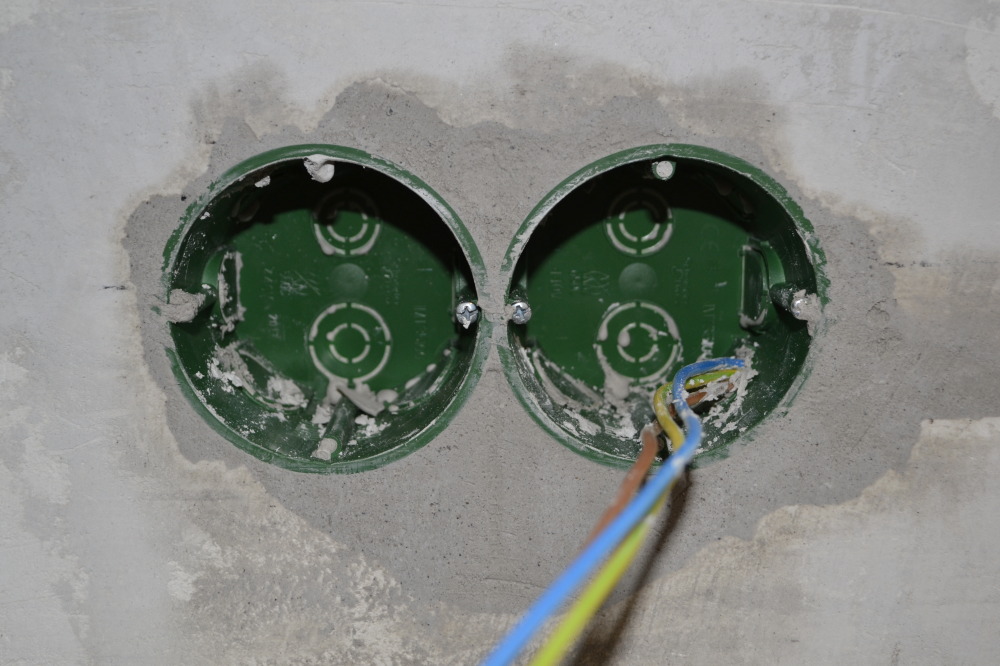

Когда отверстия готовы, в них вставляются подрозеточные стаканы и закрепляются там раствором гипса. К гипсокартону стаканы прикрепляются с помощью специальных лапок, расположенных по бокам.

Подключение к электросети

Когда гипсовый раствор высохнет и выполнена установка блока розеток, можно приступать к заключительному этапу. Как подключить блок розеток к электрической сети? Для этого существует два метода – шлейфовый и комбинированный (параллельный).

Шлейфовым способом подключаются разъёмы последовательно от одного входящего кабеля. Такой вариант удобен и наиболее распространён. Реализуется, если к розеткам не подключены мощные приборы – например, стиральная машина, бойлер, духовой шкаф и другие. При таком подключении расходуется меньше кабеля. Все точки подключаются последовательно перемычками из жил, которые берутся из такого же кабеля, что проложен.

Следует отметить, что действующие Правила устройства электроустановок (ПУЭ) запрещают разрывать нулевой и заземляющий провод. К сожалению, на это особо не обращают внимания и устанавливают таким способом розеточные разъёмы повсеместно.

В том случае если предполагается подключать что-то мощное, можно воспользоваться комбинированным способом. От щитка с автоматом прокладываются два провода в гофре. Один подводится к мощному разъёму, другой используется для последовательного подсоединения остальных точек.

Каждый из проложенных кабелей должен без сильного нагрева пропускать через себя до 16 Ампер тока. Если розеточный блок включает в себя слаботочный телевизионный или компьютерный кабель, под него делается отдельный штроб, он также подводится в своём собственном гофре.

Практикуется ещё один вид подключения – звездой или ответвлением. Это делается, когда к каждой из точек может быть подключено какое-то мощное потребляющее устройство. К каждому разъёму от щитка идёт отдельный кабель. Если есть заземление, придётся тянуть 3 жилы. Для трёхфазной сети современных стандартов TN-C-S и TN-S потребуется прокладывать 5 жил. Такой способ – наиболее затратный по количеству используемого кабеля и по труду, ведь каждый кабель нужно отдельно штробить.

Все кабели прокладываются с небольшим запасом, чтобы в дальнейшем при замене розеток можно было без проблем заново подключить их. После того как кабели подключены к внутренним контактам, штепсельные розетки закрепляют внутри подрозетников, прикручивают лицевые панели и надевают рамку.

Блок розеток устанавливают в тех случаях, когда нужно подключить целую группу электротехнических приборов. В одном блоке может быть от 2 до 4 электрических точек.

Конструкция и места монтажа розеточных блоков

Устройство блока отличается от стандартной розетки лишь количеством посадочных мест. Блок включает пластиковый корпус и внутренние элементы, в число которых входят терминалы с клеммами и контактами. К последним присоединены пружины для вилок.

Большая часть современных блоков снабжена контактами заземления. Эти контакты обеспечивают безопасность системы, позволяют уменьшать напряжение подключенных к блоку потребителей.

Существует 2 вида блоков:

1. Устройства для организации скрытой электропроводки. Монтируются вглубь стены с использованием модуля в виде стаканов для подрозетников.
2. Устройства для создания открытой проводки. Такие блоки устанавливаются на стене. Для этого используется пластинчатый подрозетник.

Помимо указанных выше видов розеточных блоков, выпускаются еще и выдвижные устройства, которые предназначены для установки в мебель (блок розеток можно вмонтировать в стойку, стол, шкаф и т. д.) и применяются по мере необходимости. Принципиально эти устройства не отличаются от наружных и внутренних блоков.

Розеточные блоки нередко монтируют в кухонных помещениях. Расположены такие устройства обычно на высоте 10 – 15 сантиметров от уровня мебели и на высоте 30 – 60 сантиметров от пола. Такие розеточные блоки удобны, когда речь идет об использовании относительно маломощных потребителей (холодильник, мелкая бытовая техника, вытяжка). При организации электропитания в жилых комнатах розетки устанавливают возле крупных потребителей: за телевизором, возле рабочего стола.

Группы розеток из трех точек часто встречаются в санузлах. Однако такие блоки должны оснащаться влагостойкими корпусами. Расстояние от розетки до источника воды не должно быть меньше 60 сантиметров.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

Популярный способ подключений - комбинированный, когда применяется параллельная схема. Особенно часто такой метод используется в странах Европы. В постсоветских странах комбинированное подключение чаще всего задействуется для подачи электричества по отдельным линиям крупным энергопотребителям.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее. Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Инструкция по установке

Конкретный способ проведения монтажных работ зависит от материала конструкций. Стены могут быть выполнены из бетона, кирпича, дерева или гипсокартонных листов. В одних случаях понадобится штробление стен, в других - можно остановить выбор на открытой электропроводке.

Подготовка

Подготовительные работы начинаются с отключения электричества на участке, где будут проводиться электромонтажные работы. Когда речь идет о старых домах, в которых отсутствует автоматика, для отключения электроэнергии достаточно выкрутить пробки.

Для выполнения работ понадобятся следующие материалы и устройства:

• розеточный блок;
• декоративная планка;
• провода для перемычек и организации электропроводки;
• подрозетники для соединения в блоки;
• гипсовый или алебастровый раствор.

При выборе блока исходят из качества устройства, возможности выделенного подключения PE проводников.

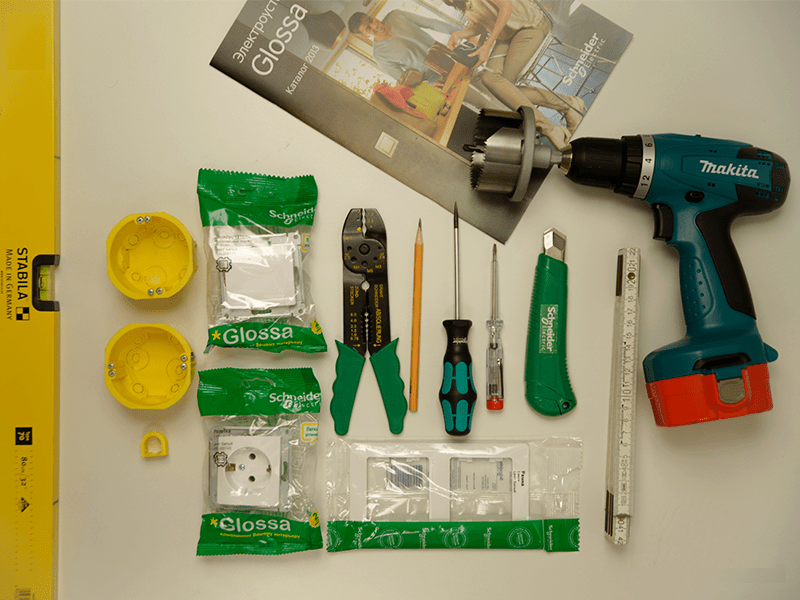

Для монтажа блока розеток нужны такие инструменты:

• перфоратор с коронкой для бурения (70 миллиметров);
• строительный уровень;
• набор инструментов для электромонтажа;
• рулетка, линейка, маркер;
• емкость для раствора;
• шпатель.

Коронка для перфоратора подбирается с учетом материала, с которым нужно работать. Для разных типов материалов выпускаются различные по своим характеристикам и ценам насадки.

Разметка стены

Правильность разметки определяет комфортность проведения всей дальнейшей работы. Прежде чем начинать, рекомендуется проверить наличие внутри стены каких-либо коммуникаций. Если речь идет о гипсокартоне, крайне важно не повредить удерживающий этот материал профиль.

Линейка, строительный уровень и маркер - инструменты, с помощью которых проводят разметку поверхности. Необходимо учитывать, сколько точек будет в группе. Пересекающимися линиями отмечаются центры отверстий, которые предстоит сделать.

По центру будущих отверстий проделывают небольшие углубления. Следует обращать внимание на точность сверления: коронка не должна в процессе бурения отходить в сторону.

Совет! При организации блока непросто добиться горизонтального положения отверстий. Рекомендуется использовать коронку немного большего диаметра - 80 миллиметров.

Желательно заранее приготовить чертеж. Это поможет лучше ориентироваться при выполнении работ, в частности позволит избежать неправильного выбора мест для создания отверстий.

Штробление и создание посадочных мест

Пробуривать посадочные места по скрещенным линиям нужно начинать на небольших оборотах. Необходимо следить за правильным положением сверла.

Чтобы работа была выполнена точно, отверстие вначале помечают сверлом с небольшим диаметром, далее используют основную коронку, которой и проделывают углубление в полном объеме.

В отверстиях неизбежно остаются излишки стенового материала. Их нужно убрать, для чего хорошо подходит перфорированное зубило. Отверстия и каналы очищают от фрагментов материала и пыли, используя малярную кисть или салфетки. Затем между отверстиями делают соединительные каналы для выступов подрозетников.

Для скрытой проводки проделывают бороздки. Если нужна отдельная линия на одну из точек розеточного блока, для нее создается специальный канал.

Обратите внимание! Проводник PE будет лучше защищен, если кабель разместить в гофрированном рукаве.

Если есть потребность, штробы можно сделать и старым методом, используя молоток и зубило. Однако этот вариант слишком трудозатратен и отнимет не только силы, но и время. Особенно трудно прокладывать каналы таким способом в кирпичной кладке. Кирпич нужно штробить только механизированным способом.

Особенности установки розеточных блоков в гипсокартоне

С гипсокартоном работать гораздо легче. Посадочные места в этом материале проделывают, применяя специальную насадку для гипсокартонных листов. Вырезание круглых штроб в гипсокартоне не представляет большой сложности.

Нужно лишь не слишком усердствовать - не давить на инструмент, чтобы не нарушить непрочную основу. Монтажные коробки для гипсокартона оснащены особыми лапками, находящимися с обратной стороны материала и затягивающими стакан в нишу.

Расстояние между стеной и гипсокартонным листом должно быть достаточным, чтобы в углубление поместился подрозетник. Если глубина слишком маленькая, стену нужно углубить.

Особенности фиксации подрозетников

В кирпичной кладке подрозетники фиксируют при помощи алебастрового или гипсового раствора. Соотношение воды к смеси - 1 к 4.

Обратите внимание! Сметанообразные растворы быстро схватываются - в течение нескольких минут.

Порошок разводят малыми порциями и тут же закладывают в нишу. Тот же раствор используют для обработки расположенных рядом боковых граней и дна стаканов. Когда эта работа выполнена, блок направляют в отверстие.

Позиция утопленных стаканов проверяется строительным уровнем. Важно избежать выступов за пределы плоскости стены. Если подрозетники установлены правильно, края обмазывают раствором, чтобы максимально выровнять поверхность. Оставшимся составом покрывают идущий к розетке провод.

На стаканах имеются специальные зажимные лапки, которые служат для притягивания стакана в отверстие.

Утопленные в стену подрозетники не должны выходить за пределы плоскости. Если ниша недостаточно глубока, ее нужно углубить. Однако если предстоит отделка поверхности плиткой или оштукатуривание, подрозетник должен немного выступать над поверхностью - обычно оставляют выступ в 5 – 7 миллиметров.

Особенности подключения электрики

Когда раствор окончательно затвердеет, приступают к подключению внутреннего блока розеток. Если розетка подключается по шлейфовому типу, провода идут от распредкоробки в первый подрозетник.

Концы кабеля очищают от оплетки с помощью острого ножа. Выполнять эту работу нужно очень осторожно. Хорошим подспорьем для решения задачи станет бокорез. При зачистке желательно оставлять немного кабеля про запас, чтобы можно было создать еще одно подключение, если возникнет такая потребность. Чтобы кабель не мешал, его можно свернуть в виде спирали и положить внутрь подрозетника.

Для создания смычек готовят фрагменты разноцветных проводов. При этом сечение смычек должно быть таким же, как сечение проводников линии электропитания. Проводники не должны быть чрезмерно длинными, так как в этом случае будут мешать нормальной установке розетки в монтажную коробку. Отрезанные провода зачищают от изоляционного слоя примерно на 1 сантиметр.

Через переходники подрозетников продевают провода. До этого нужно обеспечить нормальную проходимость переходников, для чего очищают от остатков гипсового или алебастрового раствора. Установка блока розеток пройдет проще, если концовки проводников загнуть по направлению к клеммам.

С блока снимают защитную крышку. После этого на 5 – 7 миллиметров припускают зажимные винты. Очищенный конец фазы питающего кабеля направляют к первой розетке. Следует иметь в виду расположение клемм. Далее PE проводник и нули питающего кабеля ведут ко второй розетке. Точно так же, как описано выше, подключают все остальные розетки. Гнезда нужно закручивать не слишком сильно.

Шлефирование розеток подразумевает четкое соблюдение принципа полярности контактов. От клеммы с фазой отходит фазный провод, от нуля - нулевой.

Защитный проводник подключают в строгом соответствии с требованием Правил устройства электроустановок, где указывается необходимость создания исключительно неразборных соединений этого типа. Пренебрегать этим условием нельзя, так как в этом случае опасность несчастных случаев увеличится на порядок.

К примеру, если в главной питающей точке блока силовых розеток при установке исчезнет заземление, последующие участники цепочки потеряют защитный ноль. В будущем, если на корпус попадет сетевое напряжение (при неисправности техники), напряжение передастся и на все другие корпуса электробытовых приборов, подключенных к сети.

Подрозетники с присоединенными жилами к клеммам устанавливают в отверстия в стенах. Конструкцию фиксируют боковыми зажимами. Далее тестируется надежность монтажа всех устройств. Используют строительный уровень и, если нужно, выполняют корректировки. На оголенные участки электропроводки наносят изоленту или обрабатывают их термоусаживаемой губкой.

Когда эта работа закончена, остается лишь окончательно затянуть саморезы, закрепить корпус в подрозетнике и установить декоративную крышку.

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом , а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

Также могут понадобиться:

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и , такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

• удобства монтажа

• глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

• можно в отдельных случаях

• можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный , без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что "Pe" проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Что такое блок розеток? Это цельная панель с несколькими «электроточками» – розетками. Как правило, такую панель устанавливают на кухне, в рабочему кабинете, либо в гостиной комнате – там, где расположено большое количество бытовой техники.

Особенно удобно использование блока розеток в тех условиях, где необходимо одновременное подключение нескольких взаимодействующих между собой единиц электроприборов, к примеру – персонального компьютера, монитора, аудиосистемы и так далее.

Цель этой статьи – максимально емко рассказать о том, как установить и подключить блок розеток своими руками . Возможен единственный нюанс, о котором стоит оговориться сразу – технология монтирования розеток может разнится. Все зависит от того, из какого конкретно материала выполнены стены в вашем доме: из гипсокартона, из дерева или из искусственного камня (кирпича/бетона).

Где-то дела обстоят проще и будет достаточно выполнить монтаж накладного блока розеток, где-то придется штробить бетон. Постараемся вкратце пройтись по каждому из вариантов монтажа, попутно составив общую картину, демонстрирующую фронт предстоящих работ.

Поэтапная инструкция по монтажу

Для того, чтобы процесс монтажа блока розеток выглядел понятнее и доступнее, разобьем его на несколько простых шагов:

Подготовка

Следует начать с подбора наиболее удачного места для размещения группы розеток. А еще лучше – с той комнаты, в которой розеточный блок планируется установить.

Допустим, это кухня. Тогда удобнее всего ставить розетки над столешницей – и мультиварка достанет, и микроволновка, и чайник будет куда подключить. При этом провода вовсе не будут мешать хозяйке, путаясь под ногами. Все будет выглядеть максимально привлекательно и уместно.

Блок розеток весьма удобен, где бы он не находился

Если же розетки устанавливаются в гостиной комнате, логичнее будет монтировать блок за телевизором – и вся видеотехника «достанет» до электричества, и сами розетки будут «спрятаны» за плоскостью экрана.

В ванной комнате могут возникнуть дополнительные нюансы. Главный из них – это расстояние от розеток до воды (ванной, раковины и т. п.). Оно должно составлять как минимум 60 сантиметров (ранее мы рассказывали о ). Сам корпус розеточного блока должен быть влагонепроницаемым.

Помимо непосредственного планирования местоположения розеток, на данном этапе нужно подготовить инструменты, которые понадобятся для дальнейшего штробления стен. Стена из искусственного камня (кирпич или же бетон), как и стена из гипсокартона, требует наличия перфоратора. Разница заключается лишь в насадках, которые пригодятся для сверления тех или иных поверхностей. Кроме перфоратора вам понадобятся: строительный уровень, рулетка и маркер для разметки.

Выполняем разметку

Разметка стен – одна из важнейших частей процесса. Именно от нее зависит, насколько верно будет выполнено подключение. Для начала определяем, сколько всего будет розеток в одном блоке. Расстояние от центра одного подрозетника до другого – 72 миллиметра и погрешность тут крайне нежелательна.

Также стоит внимательно следить, чтобы штробы находились строго в одной плоскости. Поможет справится с задачей строительный уровень. Стены размечены? Отлично, переходим к штроблению.

Штробы

Для их создания нужно сделать посадочные места для вставляемых подрозетников. В целом, это достаточно легкий и незамысловатый процесс. Все, что нужно – наличие перфоратора и подходящей насадки. Если блок планируется ставить в кирпичной или бетонной стене – сначала нужно проштробить круги с помощью перфоратора с коронкой, а далее – выбить середину при помощи молотка и зубила.

Устанавливаем подрозетники

Сначала скрепляем их между собой или берем сразу блок, после чего фиксируем с помощью гипсового раствора в стене (если она бетонная или кирпичная), либо же цепляем к стене с помощью специальных креплений-лапок, если она выполнена из гипсокартона.

Время подключать электричество

После установки подрозетников ожидаем застывания гипсовой смеси, либо переходим непосредственно к подключению розеток (в случае монтажа в гипсокартонной стене). Как известно, розетки подключаются к сети с напряжением 220 В. Сделать это самостоятельно нетрудно. Соблюдение техники безопасности и следование четкой инструкции – все, что от вас понадобится.

Зачастую все розетки подключаются последовательно – шлейфом. К одной из соединенных между собой электрических точек подводится один кабель, ведущий к общей электросети дома. Если вы не планируете одновременное включение мощной техники, подсоединенной к одному розеточному блоку, то подобная схема подключения электрики к розеткам вполне приемлема.

Сначала нужно выключить подачу электроэнергии на дом (либо на квартиру). Сделать это можно с помощью тумблера на квартирном щитке или просто выключив пробки счетчика в частном доме. Далее от проводятся провода к одному из подрозетников (ноль, фаза и заземление). После нужно сделать перемычки для того, чтобы подключить к электричеству остальные несколько розеток.

Когда все вышеуказанные действия выполнены и выполнены верно, все жилы подключены к соответствующим клеммам розеток, можно переходить к финальному штриху – ставить корпуса. После установки корпусов евророзеток останется лишь закрыть все декоративной крышкой.

Вуаля, дело сделано!

Итог

Итак, самостоятельно подключить блок розеток – это абсолютно не трудно! В принципе, здесь не нужно ни каких-либо особых навыков, ни каких-либо особых инструментов. Вам даже не обязателен опыт монтажных работ, связанных с электричеством. Главное – быть внимательным (особенно на стадии подключения розеток к электросети) и четко придерживаться техники безопасности.

Для удобного размещения бытовой техники и осветительных приборов часто используют блок розеток. Он имеет от 2 до 5 точек электропитания. Установка комплекта не вызывает сложности при наличии у мастера навыков. Справиться с работой сможет даже новичок.

Конструкция розеточного блока

Блок розеток с 5 точками

Полный комплект под монтаж точек электропитания имеет такую конструкцию:

• набор подрозетников;
• сама полимерная панель с расположенными на ней 2-4 розетками.

Размеры одной равны 72х72 мм. Соответственно:

• две точки в ряду - 142 мм;
• три - 212 мм;
• четыре - 284 мм.

Знать эти параметры необходимо, чтобы правильно определить точку установки блока розеток (расстояние от стены или окна). Чаще его размещают в таких местах:

• Кухня. Как правило, точки электропитания устанавливают над рабочей поверхностью в 40 см (минимум) от мойки.
• Гостиная. Чтобы розеток не было видно, их можно убрать за тумбу с телевизором или под барную стойку.
• Ванная комната. Тут всю конструкцию можно расположить за встроенным шкафом. Таким образом точки питания будут скрыты от глаз и влаги дверцами мебели.

Желательно поднимать розетки от пола на уровень 60 см и выше.

Способы подключения

Комбинированный способ подключения розеток

Подключать точки питания к электрокабелю можно двумя способами:

• Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус - выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
• Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Шумные работы желательно выполнять в будний день с 10:00 до 17:00, когда основная масса соседей находится вне дома.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля. Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

При проведении грязных работ желательно пользоваться респиратором, чтобы защитить дыхательные пути от строительной пыли. Немаловажным является и использование защитных очков.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену. Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены. С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон - материал относительно хрупкий.

Если между стеной и плитой гипсокартона недостаточно промежутка, придется аккуратно углублять бетон или кирпичную кладку в месте размещения блока.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. 1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
   2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
   3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
   4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
   5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
   6. Все оголенные участки проводов обматывают изоляционной лентой.
   7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
   8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

На момент шлейфового подключения важно отслеживать полярность контактов. От нулевой клеммы отводят такой же кабель. От фазного проводника - фазный.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.
