Любая стиральная машина - это потенциальный источник протечек. Однако современные производители продумали и эту проблему. Решение получило название «аквастоп для стиральной машины». Он предназначен именно для того, чтобы обезопасить свою и соседскую квартиру от нежданных оказий.

Под понятием Aquastop подразумевается устройство, которое способно защитить помещение от затопления , случающегося в результате повреждений .

Заливной шланг стирального устройства может повредиться по разным причинам:

• лопнуть;
• быть порезанным предметами с острой кромкой;
• испорчен домашними животными.

Нельзя сбрасывать со счетов банальный срыв, от которого никто не застрахован. Привести к затоплению способна и трещина на фитинге трубы, ведущей к стиралке. Но какими бы ни были причины, они ведут к существенным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.

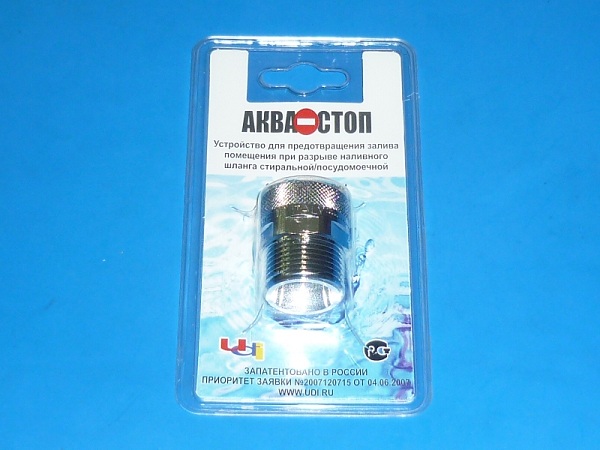

Технически система аквастоп представляет собой клапан с пружиной. Такое приспособление будет срабатывать при условии падения давления. Например, если зафиксирована протечка, поступающая вода тут же перекрывается. Это позволяет не беспокоиться о закрытии-открытии , который подает на шланг воду.

Система защиты от протечек Bosch WFT2830

Одной из главных особенностей такой системы является очень толстый шланг для подачи воды - он выдержит давление примерно в 70 бар (к слову, обычный трубопровод выдержит только 10 бар). Именно в нем установлен электромагнитный элемент клапана, который аналогичен такому же в самом аппарате машинки.

Этот элемент именуется вентилем безопасности, и его нормальным положением считается, когда он закрыт.

Производители продумали строение этой системы вплоть до мелочей: например, сам шланг негерметичен - вода уходит из него в специальный поддон. А уже в поддоне находится чувствительный элемент, который замкнет контакты клапана, и вода просто перестанет поступать в машинку.

Кстати, еще одна функция клапана - закрывать подачу воды при неправильно рассчитанной . Это связано с тем, что мыльная пена переполнит нижний бак и начнет выходить наружу. В некоторых моделях предусмотрена и откачка воды, но произойдет она в том случае, если не сработают аварийный или рабочий клапаны.

Виды аквастопа для стиральных машин

Первыми аквастоп для стиральной машины внедрили разработчики стиральных аппаратов Бош еще в начале девяностых годов прошлого столетия. С тех пор появилось много разновидностей подобных клапанов - каждый из них имеет свои преимущества и недостатки:

Как самостоятельно монтировать аквастоп

Если в вашей стиральной машине нет такого устройства «с рождения», его можно поставить самостоятельно. Сделать это можно следующим образом:

1. 1. 1. Агрегат отключается от водоснабжения и электроэнергии.
      2. От машинки отсоединяется подающий воду шланг. Возможно, на нем следует заменить уплотнительные кольца и заодно грубой очистки.
      3. Сам датчик устанавливается на кран подачи воды - при этом устройство следует повернуть по часовой стрелке.
      4. К аквастопу подсоединяется заливной шланг.
      5. Перед окончанием работ необходимо проверить качество монтажа, осторожно пуская воду в шланг - это позволит вовремя обнаружить и устранить неисправности.

Дополнительные меры по предотвращению потопа

Существуют и другие методы профилактики протечек, кроме установки специальных средств в стиральной машине.

1. 1. 1. Для монтажа подводящих к агрегату водопроводных труб может использоваться разный материал. В основном это металлопластик или полипропилен , но есть еще медные и стальные оцинкованные трубы. Как раз у последнего варианта самый маленький срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего пускать на опрессовочные формы. Хорошо зарекомендовал себя полипропилен, но такая труба не выдержит сильного механического повреждения. Специалисты советуют: лучше не брать алюминиевые краны и фитинговые системы. Достаточно большого давления в системе, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
      2. В ванной комнате можно постелить пол из гидроизоляционного материала . Это обезопасит протекание воды к соседям снизу. Грамотный постеленный настил обеспечит самостоятельный уход воды в канализацию. Единственный минус - уровень пола в комнате немного поднимется.
      3. Правильным решением будет перекрывать все стояковые вентили, когда хозяев нет дома. Это нужно, прежде всего, в случае уже имеющихся повреждений у стиральной машины: если вода где-то сочиться, она может прорвать и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, однако не все четко следуют прописанному в мануале.

Аквастоп для стиральной машины является существенным прорывом в области усовершенствований для стиральных машин. Наличие такой системы предотвратит серьезные протекания воды, а, значит, снизит риск серьезных финансовых потерь.

Аварийные ситуации с водопроводом — страшный сон любого владельца жилья. В доме или в квартире, это одинаково неприятно и затратно. Только в случае с квартирой добавляется необходимость бесед с соседями снизу и затраты на устранение их убытков. Но тут ситуация лучше в том плане, что даже если вас нет дома, соседи снизу добьются отключения воды как только заметят у себя признаки потопа. В случае с частным домом, грозящее протечками оборудование обычно стоит в малопосещаемых местах — в подвалах, специально оборудованных приямках. Пока хозяин решит навестить оборудование, может прийти в бассейн. Вот чтобы избежать подобных ситуаций и необходима защита от протечек воды. Хоть и недешевое этот оборудование, оно становится все более популярным. Затраты на его приобретение и установку в разы меньше убытков, которые может принести потоп.

Что такое антипотоп и как работает защита от протечек воды

Система антипотоп состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением, блока управления. Датчики контроля наличия воды расставляют в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах системы водоснабжения и отопления — чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключаются к блоку контроля и управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае поступления сигнала аварии, подает питание на краны. Те срабатывают, перекрывая поток воды/теплоносителя. Вот, вкратце, как работает защита от протечек воды.

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Где расставлять датчики

Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.

Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.

Где ставить краны/клапана с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.

В квартирах

Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.

Совет! Перед монтажем системы защиты от протечек, обратитесь в свою управляющую компанию и узнайте, будут ли проблемы при опломбировке счетчиков, если перед ними установлены краны с электроприводом.

В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.

В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.

В частном доме

Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.

Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.

С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.

В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке . К сожалению, очень часто фактический диаметр намного меньше заявленного.

• для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
• для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Защита от протечек воды: параметры и критерии выбора

Определиться с количеством датчиков и запорных кранов не так сложно, тем более что многие системы легко позволяют расширять область контроля. Важно только не превышать максимально допустимое количество оборудования. А вот выбрать производителя гораздо сложнее — его не поменяешь. Ниже мы представим наиболее популярные системы на российском рынке: , « » и « «.

Питание

Для начала рассмотрим как подается питание на разные части системы защиты от потопа:

• На контрольном блоке напряжение должно быть постоянно.
• Краны с электроприводом запитываются только на период работы — максимально — на 2 минуты (Гидролок).
• На датчики проводного типа — только на время опроса состояния (очень короткий промежуток времени).
• Беспроводные датчики работают от батареек.

Защита от протечек воды может работать от 220 В, 12 В и 4,5 В. Если говорить обобщенно, наиболее безопасным является питание 12 В или ниже.

Типы питания

Некоторые системы построены таким образом, что контрольный блок питается от 220 В, а на электрокраны и датчики подается безопасное напряжение — 12 В или меньше. В других вариантах на краны может подаваться 220 В (некоторые из вариантов Нептун). Напряжение подается кратковременно — только в момент, когда надо перекрыть воду. Это происходит после обнаружения аварии и периодически — для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какой из вариантов вас устраивает больше — решать вам.

Также обращайте внимание на наличие резервного источника питания. Если у вас имеется своя система резервированного электропитания (аккумуляторы, генератор), этот параметр можно опустить. В противном случае наличие резервного источника питания очень желательно. Причем надо смотреть, какой промежуток времени сможет работать оборудование в автономном режиме. В этом смысле намного практичнее системы, работающие от 12 В: при желании вы можете установить АКБ с подходящими параметрами и продлить тем самым работоспособность системы в автономном режиме. Хотя, некоторые системы (Гидролок, например) на резервном питании (аккумуляторных батарейках) может работать до года. За это время электричество точно включат…

Краны с электрическим приводом: какие лучше

Сразу проговорим, что есть защита от протечек воды на базе клапанов и шаровых кранов. Более надежными являются шаровые краны. Они стоят дороже, но работают в разы надежнее. При выборе, берите ту, у которой воду перекрывают шаровые краны, а не клапана. Это без вариантов.

Но и шаровые краны бывают разные. Вот требования, которым они должны удовлетворять:

• Сделаны из латуни или нержавеющей стали. Из этих металлов должны быть корпуса, штоки и запорные шарики. Только в этом случае они будут служить долго.
• Краны полнопроходные. Это значит, что в открытом состоянии сечение крана не меньше сечения трубы, на котором он установлен. В этом случае они не мешают потоку.

Шаровые краны «Нептуна» можно узнать по наличию рычага, который позволяет легко перекрывать воду в ручном режиме

Все лидеры рынка — Аквасторож, Гидролок и Нептун — используют только такие краны. Они могут быть произведены разными фирмами, но сделаны из качественного металла. Если в более дешевых наборах не указан материал или тип крана (полнопроходной или нет), лучше ищите что-то другое.

Долговечность и время закрытия

Надо еще поговорить о параметрах электроприводов. От того, насколько они надежны и долговечны, зависит насколько надежна защита от протечек воды и работоспособна система. Поэтому редуктор и шестеренки привода должны быть сделаны из прочного и надежного материала. Самый прочный материал, который может тут использоваться — металл. Если говорить о наиболее известных системах, по этому пункту наблюдается такая ситуация:

• В системе Гидролок редукторы и шестеренки из металла.
• У Аквасторожа шестеренки сделаны из металла в последних вариантах системы, редуктор так и остался пластиковым.
• Нептун о материалах привода не распространяется.

Еще важна такая характеристика, как время закрытия шаровых кранов. По идее, чем быстрее перекрывается подача воды при аварии, тем лучше. Тут безусловный лидер Аквасторож — шаровые краны перекрываются за 2,5-3 секунды. Но такая скорость достигается:

• установкой дополнительных прокладок, что снижает трение шарика, но увеличивает риск протечек;
• небольшим крутящим моментом, а малая сила, прикладываемая при закрытии крана, может обернуться тем, что при попадании постороннего предмета (песка, окалины и др) или при зарастании солями кран просто не закроется.

Шаровый электрокран «Аквасторож Эксперт-20». Входное напряжение от 4,5 до 5,5 В

Усилие при закрытии и ручной режим

Если говорить о величине крутящего момента, тут в лидерах защита от протечек воды Гидролок. Его электроприводы могут развивать усилие до 450 кг/м. Это очень большой показатель, но такие параметры у кранов большого сечения, которые в квартирах и домах не используются. Тем не менее полудюймовые и дюймовые тоже очень мощные — могут развивать усилие до 100 кг/м. Причем прикладываемое усилие нарастает ступенчато — при необходимости увеличивается от номинального до максимального.

А это фирменный фокус Гидролока — кран переламывает карандаш… Впечатляет!

Есть еще один момент: возможность перекрыть кран с электроприводом в ручном режиме. У Аквасторожа и Гидролока в этом плане паритет: надо снять привод, открутив несколько болтов (у Гидролока — 2, у Аквасторожа — 4), затем вручную повернуть кран. Нептун в этом плане впереди: на его приводах есть рычаг, повернув который вы вручную открываете или закрываете воду. Но этими кранами комплектуются самые дорогие из комплектов.

Кран Neptun Bugatti Pro 12 B 1/2″ с рычагом на корпусе. Если корпус привода зеленый, значит питание 12 Вольт. У кранов, рассчитанных на 220 Вольт, корпус привода синего цвета

Особенности алгоритма работы

Принцип работы любая защита от протечки воды имеет одинаковый: при появлении сигнала аварии перекрывает подачу воды и включает сигнализацию. В этом все системы похожи, но есть определенные особенности, которые одним нравятся, другим — нет.

Первая особенность связана с обработкой сигналов от датчиков и кранов. Некоторые системы контролируют целостность проводов, которые идут к кранам и проводным датчикам. Кроме того, при наличии беспроводных датчиков они регулярно опрашиваются. Это все замечательно и такие системы более надежны, но реакция на «пропавший» датчик или неисправный провод может быть разной:

• на пульте Гидролок загорается сигнализация пропадания датчиков или неисправности кранов, но вода не перекрывается;
• Аквасторож по потере любого из датчиков или кранов перекрывает воду;
• у Нептуна контролируется только отклик датчиков и по результатам загорается сигнализация без конкретизации места.

Тут каждый выбирает сам, какой из вариантов ему подходит больше. Оба способа реакции неидеальны, так что единого ответа нет.

Второй параметр выбора системы защиты от протечек — частота проверки работоспособности кранов. Так как вода у нас далеко не лучшего качества, при длительном простое запорный шарик может «зарасти» солями или, как говорят, «прикипеть». Чтобы этого не случилось, контроллеры периодически «шевелят» краны. Периодичность различная:

• защита от протечек воды Gidrolock (Гидролок) проводит тестирование раз в неделю;
• любой контроллер Аквасторож проворачивает шаровые краны раз в две недели;
• некоторые варианты Нептун не имеют этой функции, есть те, которые открывают/закрывают краны раз в две недели.

Некоторые опасаются, что проверки работоспособности кранов застанут их в душе. Конечно, мало приятного оказаться намыленным без воды, но никто из владельцев еще не жаловался на подобные случаи. Так что это далеко не так опасно, как кажется))

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью.

Заливной шланг стиральной машины, который подает водопроводную воду, при эксплуатации машины может давать течь, поэтому он должен иметь специальную защиту от протечки воды. Современные стиральные машины оборудованы такой защитой - системой «Аквастоп» (AquaStop). Ее действие направлено на предупреждение непредвиденного появления воды в корпусе прибора. В стиральных и посудомоечных машинах различных брендов система защиты от протечек имеет и другие названия, такие как AquaSafe, Aqua Alarm и Waterproof, однако, принцип работы «Аквастоп» в машинах разных моделей и брендов практически одинаковый.

Для предотвращения протечки, что может вызывать затопление собственного помещения и соседей, кран, которым подается холодная вода в барабан стирального или посудомоечного оборудования, обустраивается защитным клапаном «Аквастоп». Он автоматически может отключить поступление воды, когда в системе подключения стирального оборудования возникает аварийная ситуация по причине появившейся протечки. Система защиты срабатывает и подает тревожный сигнал владельцу оборудования.

1. Механических клапанов «Аквастоп».
2. Водозапорных блокираторов Water Block.
3. Шланга «Аквастоп » с порошковым типом, если присутствует абсорбент.
4. Встроенной системы, имеющей частичную защиту от поплавкового датчика, оборудованного выключателем.
5. Встроенной системы полной блокады, когда подключают шланг «Аквастоп», который имеет электромагнитный клапан для совместной работы с системой частичной блокировки.
6. Полной системы блокировки от протечки с участием внешних датчиков.

Работа с механическим клапаном

Механический клапан защиты «Аквастоп» работает по принципу, который заключается в том, что он реагирует при резком изменении давления в тех моментах, когда срывается шланг или происходит его механическое повреждение. В таких ситуациях клапаном блокиратора, который находится внутри гибкой трубы, механическим способом перекрывается поступление жидкости на участок, где обнаружена протечка. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, потому что пружина, находящаяся внутри шланга, имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.

В ситуациях, когда увеличивается давление, выходное отверстие может полностью блокироваться защитой. В ситуациях незначительных протечек в резьбовых соединениях или при небольших подтеканиях заливного шланга давление мало изменится, поэтому защита может не увидеть жидкость и не подать сигнал тревоги.

Водозапорный клапан (блокиратор) Water Block

Эта система защиты отличается от других принципом работы и состоит в том, что здесь учитывается объем пропущенной жидкости, которая проходит через трубу с клапаном. Установка блокировки производится сразу в самом начале на заливном шланге поступления воды к стиральному оборудованию. На нем есть отметки, которые регулируют нужный объем жидкости, обозначенный штрихами мерой в 5 л.

В комплекте блокировки имеется специальный ключ, с помощью которого можно выставить тот объем, который требуется для проведения одной полной стирки. Если расход стиральной машиной одного полного цикла составляет 50 л, следует выставить регулятор на цифру 10. Блок защиты не пропустит лишний объем жидкости, потому что программой точно определено количество воды, и в таком случае система будет блокировать ее излишки при подаче. Он будет реагировать даже на незначительные утечки, потому что учитывает объем пропущенного потока жидкости через него, и в этом его преимущество.

Порошковый абсорбент в шланге «Аквастоп»

Этот тип защиты представляет собой двухслойный рукав. Защита находится внутри наружного рукава, изготовленного из гофрированного пластика. Назначение устройства - удерживать жидкость при поврежденном внутреннем рукаве. Проточная вода подается по внутреннему шлангу, в то время как само устройство находится внутри внешнего шланга. При повреждении внутренней трубки вода собирается в середине внешнего гибкого шланга, происходит внезапное его заполнение, жидкость устремляется к блоку автоматики. Он расположен на участке, где шланг подключен к водопроводу.

В этой системе работают подобные шланги двух типов. Первый оборудован автоматической блокировкой, которая подключена к установленному плунжеру. Он, в свою очередь, связан с аварийным запирающим клапаном и находящимся там абсорбентом, от которого специальная пружина подсоединена к плунжеру. При попадании жидкости на абсорбент происходит его расширение, и в этот момент плунжер с закрепленной пружинкой следует за абсорбентом, при этом плунжер надежно перекрывает вход отверстия, откуда подается жидкость.

В шланги второго типа встраиваются магниты. Стабильное положение плунжера по принципу работы зависит не от действия пружинки, а от созданного двумя постоянными пластинками магнитного поля, когда одноименные полюса магнитов обращены друг к другу. Если абсорбент в предохранителе находится в сухом состоянии, то размер расстояния между пластинками небольшой, он не увеличивается, и поэтому взаимная их отталкивающая сила большая, что и удерживает систему равновесия.

При соприкосновении с жидкостью абсорбент расширяется и магниты ослабляются, в этом случае магнитное поле слабеет и становится незначительным, плунжер сможет перекрыть поступление жидкости под давлением из водопроводной системы крана. Блокировка «Аквастоп» считается надежной только на самом шланге. В ситуации, когда на резьбовых соединениях появится течь или вода начнет протекать в корпусе оборудования, защита не отреагирует.

Частичная система защиты с поплавковым датчиком и выключателем

Если потекла вода на участке, где труба с машиной подсоединяется при помощи резьбового соединения, или появилась течь в корпусе оборудования, то жидкость начинает появляться в нижнем поддоне. «Аквастоп» представляет собой пружину с клапаном в толстом шланге для подводки воды. На полностью герметичное дно электрической машинки устанавливают датчик -поплавок, который при внезапном попадании небольшого количества воды, если произошел подъем выше определенной отметки, всплывает. В этот момент находящийся в основании выключатель датчика мгновенно срабатывает, подается сигнал тревоги о том, что наступила поломка. Движение воды мгновенно останавливается.

Блокиратором останавливается вода с одновременным включением насоса, который будет откачивать жидкость из корпуса и бака. После того как причины появления жидкости в корпусе будут устранены (например, заменен заливной шланг), поплавковый датчик и микровыключатель рекомендуется хорошо высушить, и тогда защита снова будет работать. Если из-за разрушений трубы или появления течи в резьбовом соединении жидкость не появится в поддоне, то блокировочная защита не отреагирует на повреждения машины.

Полная защита электромагнитного типа с совмещенной частичной защитой

Эта система представляет собой две блокировочные системы одновременно: частичную защиту и двухслойный шланг «Аквастоп» с электромагнитными клапанами на специальном блоке, которые включаются последовательно, могут быть электрическими или пневматическими.

Система работает по следующему принципу: если из поврежденной трубы идет протечка по дренажному сливу в нижний поддон, при достижении установленного уровня жидкость будет поднимать датчик в виде поплавка, как это описано раньше. Эта система защиты считается самой надежной, однако в ней отсутствует контроль над появлением просачивания в месте резьбового соединения.

Полная защита с внешними датчиками

Такая система работает по принципу «умного дома» и представляет собой специальный блок управления с подключенными внешними датчиками, которые будут быстро реагировать на протечку. Датчики должны размещаться во всех местах, где допускается прорыв.

Многие модификации имеют световые и звуковые оповещения, могут передавать SMS-сообщения владельцу. Система может не сработать, если в доме неровный пол, потому что вода стекает в сторону и не касается поплавка.

Подобно стиральным машинам, современные посудомоечные аппараты дополняются опцией защиты от протечек. В чем конкретно состоит ее предназначение? И есть ли смысл переплачивать за полную систему взамен стандартной частичной?

Потоп отменяется!

Основной угрозой, исходящей от работающей ПММ, является утечка воды. Наводнение может произойти по вине поврежденного шланга или из-за серьезного внутреннего сбоя, когда устройство набирает больше воды, чем полагается. Технология защиты от протечек призвана обезопасить технику и ее владельцев от подобных неприятностей: машина самостоятельно регулирует подачу и отвод воды, избавляя от необходимости бдительно контролировать весь цикл мойки.

Качественная система повышает надежность эксплуатации настолько, что технику можно смело переводить в режим ночной работы - вам не придется беспокоиться о возможных бытовых катаклизмах. Принцип действия во многом подражает стиральным агрегатам, да и название у технологий, как правило, тоже общее — «Аква-стоп» (иногда можно встретить формулировки «Waterproof» и «AquaSave»).

Полная или частичная защита?

Машин, не имеющих защиты от протечек, сегодня практически не осталось - даже в самых простых и непритязательных моделях есть, как минимум, поддон с поплавком и, как максимум, специальный шланг с клапаном.

Проведем параллели между частичной и полной технологиями защиты:

• Частичная защита предполагает установку металлического либо пластикового поддона в нижней части ПММ. Изнутри на нем фиксируется легкий пенопластовый поплавок с миниатюрным электрическим включателем: при возникновении протечки вода в поддоне начинает активно прибывать, подталкивая поплавок наружу, а он, в свою очередь, замыкает переключатель.

Блок управления мгновенно получает сигнал, выводит сообщение о неисправности на дисплей (либо активирует сигнальный индикатор) и запускает аварийный режим — процесс мытья сразу же приостанавливается, так как устройство оказывается обесточенным. Затем «эстафету» подхватывает дренажный насос, который энергично откачивает воду из бака и перенаправляет в канализацию. Чтобы восстановить штатную работу устройства, придется разобраться с причиной протечки и слить всю воду из заполненного поддона.

• Полная защита , зачастую именуемая «Aqua-Control», признается гораздо более эффективной и совершенной. К поддону добавляется сверхпрочный заливной шланг, имеющий электромагнитные клапаны на обоих концах (один из блоков напрямую присоединяется к крану): они открываются ровно в тот момент, когда ПММ начинает выполнять заданный режим. Как только вода достигает установленного уровня в баке, срабатывает датчик, система управления отключает клапаны и, соответственно, обрывает контакт с водопроводом, не допуская возможности перелива.

В ситуации, когда возникает повреждение шланга или внутренняя неисправность (засорился фильтр / вышел из строя датчик уровня воды / сломался дренажный насос / использовано средство для ручного мытья, давшее избыточную пену), машину подстраховывает уже знакомый нам поддон с контрольным поплавком. Бороться с последствиями утечки приходится так же, как и при частичной технологии - опустошая резервуар (для этого в ПММ имеется кнопка автоматического сброса) и устраняя корень проблемы.

Аква-стоп - вещь, безусловно, полезная, однако благоразумнее все же предпочесть Аква-контроль: он гарантирует не только наружную, но и внутреннюю защиту, препятствуя избыточному набору воды и появлению протечек на стадии залива.

Если частичная защита выглядит не слишком надежной, целесообразно приобрести и установить специальный двойной шланг - он носит аналогичное название «Аква-стоп». Выгода в том, что внешний слой предотвращает утечку при износе внутреннего, при этом поступление воды прерывается в автоматическом режиме.

ТОП-5 «посудомоек» с полной защитой от протечек

BOSCH SMV 47L10 - полновстраиваемая модель на 13 сервизов. Электронное управление, мини-дисплей, система блокировки от детей, сенсор чистоты воды, индикатор «луч на полу». Расход за цикл составляет 12 литров. Насчитывает 4 программы, возможна половинная загрузка. Допускает применение средств «3 в 1», старт работы откладывается на срок от 1 до 24 ч.

HANSA ZWM 416 WH - узкая ПММ на 9 комплектов. Относится к высокому классу энергоэффективности («A++»), поддерживает электронное управление. На мойку затрачивает 9 литров воды, в наличии 6 режимов и 5 степеней нагрева. Поддерживает неполную загрузку, а также применение универсальных моющих таблеток. Посудный отсек регулируется по высоте.

INDESIT DISR 14B - узкий прибор встраиваемого типа. Вмещает 10 наборов посуды (расходует 10 литров воды), оснащается компактным дисплеем и таймером отсрочки запуска. Предусмотрено 4 режима, имеется дополнительная БИО-программа. В комплектацию входит пара складных подставок для чашек и бокалов.

SIEMENS SR 64E002 – узкая посудомоечная «встройка» на 9 комплектов. Реализует электронное управление, наделяется 4 основными программами и поддерживает половинчатую загрузку. Характеризуется низким уровнем шума, на цикл затрачивает 9 литров воды. Из дополнительных опций выделяется режим мытья кастрюль и сковородок. Есть возможность откладывать старт на период с 3 до 9 часов.

KORTING KDI 60165 – полновстраиваемая ПММ, вмещающая до 14 наборов посуды. Электронное управление, цифровой дисплей, экономичный класс «А++», возможность половинной загрузки. Расходует 11 литров воды, издает минимум шума и имеет богатый выбор программ (8 режимов мойки, 5 температурных позиций). Проецирует «луч на полу», допускает применение моющих таблеток. Активация цикла переносится на срок от 1 до 24 ч.

Многие помнят старую рекламу, где одна домохозяйка ужаснулась, увидев растекающуюся из-под стиральной машины огромную лужу. Потоп – одно из худших бедствий, что может случиться в квартире. Поэтому производители стиральных машинок позаботились о том, чтобы этого не произошло по вине их техники. Защита от протечек воды в стиральных машинах популярных марок реализуется совершенно не сложным путем. Такая система называется AquaStop и используется также в посудомоечных машинах. Система защиты бывает полная и частичная.

Где установлена защита и как это работает

В стиралках Bosch, Samsung и других брендов используется система полной защиты АкваСтоп, состоящая из нескольких компонентов:

1. Утолщенный шланг подачи воды. Его запас – 70 бар, то есть в семь раз больше, чем бывает в квартирном водопроводе.
2. На конце шланга стоит электромагнитный клапан, похожий на основной клапан стиралки. Он еще называется вентилем безопасности и управляет всей системой. В состоянии покоя он закрыт. Открывается в то время, когда машинка включена.
3. Поддон внизу аппарата с сенсорным поплавком. При поднятии поплавок замыкает контакты и отдает команду закрытия аварийного клапана.

Течет стиральная машина

Благодаря электромагнитному клапану и происходит перекрывание проблемного места в момент появления протечки. Все проводники этого шлейфа управления скрыты во внешней герметичной оплетке шланга. Если шланг разгерметизируется, вода попадает в поддон, находящийся внизу стиралки.

Также клапан останавливает подачу воды в таких случаях:

• подтекает рабочий бак;
• переполнен барабан;
• поврежден трубопровод стиралки;
• избыток стирального порошка – пена поступает наружу.

В некоторых машинах предусмотрена дополнительная аварийная откачка воды на случай несрабатывания обоих клапанов.

Так работает полная защита. Неполная (частичная) защита от протечек в стиральной машине предполагает, что датчик прекращает залив воды только на месте подключения шланга к корпусу. При неполной защите отсутствует датчик на дне машинки.

Маркировка отдельных брендов: что это означает

Защита от протечек в стиральной машине LG называется Aqua Lock. Система в изделиях от LG предусматривает:

• определение наличия протечки;
• закрытие входного клапана для поступления воды;
• включение насоса для откачки попавшей в корпус воды (при необходимости).

У стиралок Bosch Аква-стоп реализуется с помощью двойного магнитного вентиля, установленного на гибком шланге из двух слоев. Присутствует описанный выше поплавок на дне стиральной машины Bosch. Это стиральные машины с полной защитой от протечек. Кстати, если машинка подключена согласно правилам, то в случае протечки производитель обязуется не только починить сам аппарат, но и выполнить ремонт помещений, пострадавших в результате потопа.

Разработчики Ariston выпустили машинки с защитой в виде поплавка в поддоне. При всплывании поплавка происходит замыкание электроники, которая включает слив и прекращает поступление воды в бак.

В стиралках AEG предусмотрен клапан с адсорбентом, установленный на двухслойном шланге. Эта защита от протечки шланга стиральной машины и блокирует подачу воды в случае протечки.

Стиральная машина
AEG

Машинки Miele представлены с двумя типами защиты: Waterproof-System и Waterproof-Metal. Первый случай аналогичен стандартному набору Аквастоп, второй дополнен высокопрочным шлангом с армированием. Waterproof-Metal считается более надежной защитой.

В стиральных машинах Asko предусмотрены Aqua Detect System (многократный слив воды в канализацию в случае обнаружения подтекания) и Aqua Safe (датчики расположены на 16 точках, где возможны протечки).

Можно ли сделать самостоятельно

Если у вашей машинки нет такой удобной системы, ее можно поставить самостоятельно. Для покупателей из России итальянская компания OMB Saleri выпускает устройство Аква-Стоп. Цена небольшая – около полутора тысяч рублей. Это фитинг, который устанавливается на заливной шланг. Внутри фитинга имеется тот самый защитный механизм, запитывающийся от стиралки.

Однако это решение работает только в случае сильной протечки. Если же вода поступает понемногу, то Аква-Стоп, установленный самостоятельно, не расценит это как аварию и не замкнет контакты.

При правильной установке и подключении стиральной машинки любого бренда можно быть уверенным в том, что спасаться от потопа не придется. Производители позаботились о безопасности использования техники, установив защиту от протечек воды.
