Для обеспечения стабильной работы двигателя современного автомобиля используется множество разнообразных датчиков, собирающих информацию о работе той или иной системы. На основании их данных электронный блок управления корректирует качество топливной смеси, регулирует ее количество для поступления в камеры сгорания, определяет нужный включает-выключает различные дополнительные механизмы.

В этой статье мы поговорим о том, что представляет собой кислородный датчик (лямбда-зонд) ВАЗ-2114 , рассмотрим его конструкцию и принцип действия. Кроме этого, мы попытаемся разобраться в неисправностях этого элемента и методах их устранения.

Что такое кислородный датчик

Датчик кислорода - это электромеханическое устройство, предназначенное для определения количественного содержания кислорода в выхлопных газах. Его применение обязательно для всех автомобилей с классом экологичности выше "Евро-2".

Зачем он нужен? Дело в том, что современные экологические нормы требуют от автомобиля минимального содержания вредных соединений в выхлопах. Добиться их снижения возможно лишь путем образования идеальной (стехиометрической) топливной смеси. Именно для этих целей и служит кислородный датчик, или, как его еще называют, лямбда-зонд. Электронный получив информацию о содержании кислорода в выхлопах, увеличивает или уменьшает количество воздуха для образования смеси.

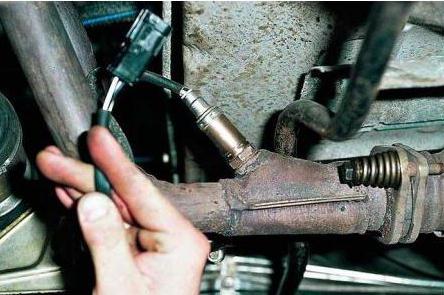

Где находится датчик кислорода

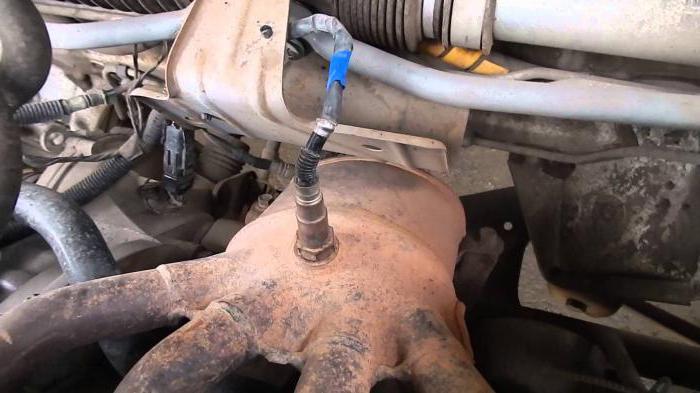

В автомобилях ВАЗ-2114 лямбда-зонд может располагаться в разных местах, в зависимости от модификации двигателя. В «четырнадцатых», оборудованных полуторалитровыми силовыми агрегатами он находится сверху на приемной трубе. Добраться до него можно только снизу, загнав машину на смотровую яму или эстакаду. В 1,6-литровых ВАЗ-2114 лямбда-зонд расположен гораздо удобней. Он вкручен в верхнюю часть корпуса выпускного коллектора. Вы сразу увидите его, подняв капот.

Как устроен датчик кислорода

У ВАЗ-2114 лямбда-зонд имеет достаточно простую конструкцию. В ее основе лежит керамический элемент с двумя электродами. Обычно они покрыты диоксидом циркония. Один из электродов контактирует с воздухом (вынесен за пределы выхлопных коммуникаций), а второй - с отработанными газами.

Принцип работы устройства базируется на разности потенциалов, возникающей между контактами устройства во время работы двигателя. Электронный блок управления посылает на датчик электрический импульс и анализирует его изменения. Основываясь на увеличении или уменьшении напряжения на контактах зонда, ЭБУ «делает заключение» о количестве кислорода в выхлопах.

Лямбда-зонд: признаки неисправности (ВАЗ-2114)

Выход из строя датчика кислорода «четырнадцатой», обычно, сопровождается следующими симптомами:

• на панели приборов загорается сигнальная лампа «CHECK», предупреждающая водителя о возникшей ошибке;
• работа двигателя на холостых оборотах нестабильна (обороты плавают, мотор периодически глохнет);
• заметное снижение мощности и тяговых характеристик силового агрегата;
• автомобиль «дергается» при наборе скорости;
• увеличение расхода топлива;
• превышение уровня токсичных веществ в выхлопных газах (определяется путем замера на специализированной станции).

О чем может рассказать электронный блок управления

Если на приборной панели загорелась сигнальная лампа, оповещающая об ошибках в работе двигателя, а ее горение сопровождается вышеперечисленными проблемами, желательно провести тестирование контроллера. Сегодня это можно сделать, как на станции технического обслуживания, так и в домашних условиях. Конечно, если у вас есть специальный тестер и ноутбук (планшет, смартфон) с соответствующим программным обеспечением. При подключении этот прибор выдаст вам коды возможных проблем.

У автомобилей ВАЗ-2114 лямбда-зонд , вышедший из строя, может заявлять о своей неисправности следующими ошибками:

Что может случиться с лямбда-зондом

Ресурс лямбда-зонда для «четырнадцатой», заявленный заводом-изготовителем, составляет 80 тыс. км пробега. Но это совсем не значит, что он не может выйти из строя гораздо раньше или прослужить вдвое дольше.

Причиной неисправности лямбда-зонда ВАЗ-2114 могут быть:

• перегрев рабочего элемента;
• нарушение герметичности соединения датчика с корпусом выпускного коллектора;
• засорение контактов устройства вследствие использования некачественного топлива, или попадания масла (охлаждающей жидкости) в бензин.

Порядок действий при возникновении проблем с лямбда-зондом

Обнаружив признаки выхода из строя кислородного датчика, не спешите бежать в магазин за новым устройством. Замена лямбда-зонда ВАЗ-2114 не такое уж дешевое удовольствие. Дело в том, что стоит этот датчик около 2,5 тыс. рублей. Поэтому сначала необходимо:

• визуально осмотреть лямбда-зонд;
• установить его модификацию (на случай приобретения нового и последующей замены);
• проверить работоспособность зонда.

Какой лямбда-зонд на ВАЗ-2114

На первых моделях «Самар» четырнадцатой модели с полуторалитровыми двигателями устанавливались датчики фирмы «Бош» 0 258 005 133. Этот лямбда-зонд обеспечивал работу силового агрегата в соответствии с требованиями норм "Евро-2".

С 2004 года двигатели ВАЗ-2114 стали оборудоваться датчиками «Бош» 0 258 006 537. Они отличаются от предыдущей модификации наличием нагревательного элемента. Примечательно, что все датчики кислорода фирмы «Бош» для «четырнадцатых» являются взаимозаменяемыми.

Проверяем работоспособность кислородного датчика своими руками

На ВАЗ-2114 на работоспособность? Полную диагностику устройства можно осуществить только с помощью осциллографа. Но определить, рабочий он или нет, можно и без сложной электроники. Для этого потребуется лишь вольтметр. Подключите его «минусовой» щуп к массе, а «плюсовой» к выводу «В» в разъеме датчика, не отключая его от бортовой сети. Включите зажигание и посмотрите на показания вольтметра. Напряжение на выводах устройства должно соответствовать напряжению аккумулятора. Если оно меньше, значит, в цепи датчика возможен обрыв.

Если с напряжением все в порядке, проверьте и чувствительность рабочего элемента зонда. Для этого подключите «минусовой» щуп вольтметра к выводу «С» датчика, а «плюсовой» - к контакту «А». Напряжение должно быть в пределах 0,45 В. В случае превышения этого показателя больше чем на 0,02 В, датчик нужно заменить.

Ремонт или замена

Определив, что лямбда-зонд «четырнадцатой» неисправен, его можно либо попытаться отремонтировать, либо же просто заменить. Восстановление датчика заключается в очистке его контактов от нагара. Именно он может являться причиной того, что устройство перестало нормально функционировать.

Для начала датчик необходимо выкрутить из коллектора или приемной трубы. Сделать это не всегда просто. Дело в том, что его корпус очень часто прикипает к указанным элементам выхлопной системы. В этом случае может помочь жидкость против ржавчины (WD-40 или аналогичная). Обработайте место соединения такой жидкостью и подождите полчаса.

Когда датчик будет выкручен, обратите внимание на его корпус. Он неразборной. Контакты, которые нам предстоит очистить, находятся за прорезями корпуса в его нижней части.

Важно: не производите чистку контактов механическим способом (ножом, наждачной бумагой, надфилем и т. п.)! Так вы только усугубите ситуацию и навсегда выведете датчик из строя.

Очищать контакты следует только при помощи химических веществ. Например, ортофосфорной кислоты. Просто поместите нижнюю часть зонда в кислоту на полчаса, а потом просушите на газовой горелке.

Не стоит и разбирать датчик, распиливая его корпус. Как показывает практика, после такой процедуры, его работоспособность уже не возвращается.

Если же вы решите заменить лямбда-зонд, купите в автомагазине новое устройство, соответствующее спецификации, и установите его на место старого. Включив зажигание, запустите двигатель, прогрейте его и проверьте, горит ли сигнальная лампа «CHECK».

Способы обмана электронного блока управления

Существует еще три способа вернуть двигателю былую работоспособность, не покупая новый датчик кислорода. Без сомнений, придуманы они были нашими умельцами. А заключаются они в том, что надо ввести в заблуждение электронный блок управления, чтобы он не замечал ошибок в работе датчика.

Первый способ - механический. Для его осуществления между лямбда-зондом и корпусом коллектора (приемной трубы) вкручивается специальная проставка (втулка). Ее применение позволяет отдалить контакты датчика от выхлопных газов. Таким образом, количество кислорода между ними искусственно увеличивается, и электронный блок управления «остается довольным» полученным результатом.

Стоит подобная обманка лямбда-зонда ВАЗ 2114 около 500 рублей. А если у вас есть токарный станок, вы можете изготовить ее и самостоятельно.

Следующий способ обмануть ЭБУ - электронный. Его суть заключается в том, чтобы в цепь датчика установить примитивный преобразователь, состоящий из одного резистора (1 МОм), впаянного в разрыв синего провода разъема и одного конденсатора (1 мкФ), подключенного между синим и белым проводом. В результате такого нехитрого обмана, электронный блок управления будет постоянно получать сигнал нужного напряжения, и воспринимать работу лямбда-зонда, как надлежащую.

Как вариант, можно еще перепрошить контроллер, поменяв его программное обеспечение. Но доверить такие манипуляции с «мозгом» двигателя лучше специалистам.

Как продлить срок службы лямбда-зонда

Чтобы кислородный датчик служил как можно дольше, не пренебрегайте следующими советами:

• используйте только качественное топливо;
• не допускайте попадания в горючее масла и других технологических жидкостей;
• следите за рабочей температурой двигателя, не допускайте его перегрева;
• проводите диагностику датчика кислорода в соответствии с расписанием регламентных работ, предусмотренных заводом-изготовителем;
• при выявлении признаков, указывающих на проблемы с лямбда-зондом, не тяните с диагностикой.

Как заменить лямбда зонд? Чтобы ответить на этот вопрос, сначала разберемся, где он установлен. представляет собой небольшое устройство, которое устанавливается в отверстие на выхлопной трубе около самого двигателя перед резонатором. Именно в ней находится самое большее содержание выхлопных газов. Датчик представляет собой небольшой прибор в металлическом корпусе. На нем установлен нагревательный элемент и чувствительный, с платиновым покрытием, наконечник, который измеряет содержание кислорода в газовой смеси. Весь прибор находится в защитном кожухе, а сам же наконечник выполнен из керамики с добавлением окиси циркония.

Одним из главных условий для правильного функционирования лямбда-зонда является присутствие высокой температуры, поэтому производители автомобилей предусмотрели дополнительные способы подогрева датчика. Это дает практически моментальные корректные результаты. При высокой температуре на поверхности чувствительного наконечника при попадании на него молекул кислорода возникает электрический ток.

Такое же устройство имеется и со второй стороны датчика, а корпус снабжен специальными отверстиями. Через них воздух снаружи поступает в датчик и при попадании молекул кислорода на поверхность наконечника также возникает электричество. Величина напряжения между двумя измерительными наконечниками и является данными для бортового компьютера. При одинаковом содержании кислорода на обоих концах не происходит генерации тока, поэтому напряжение равно 0 В. При максимальном содержании кислорода в газах разность напряжений составляет порядка 0,1-0,2 В, при отсутствии же кислорода разность составляет 0,8-0,9 В.

Достоинства датчика

Датчик кислорода представляет собой весьма недешевый элемент автомобиля и его стоимость колеблется около 30 долларов. Поэтому все манипуляции с ним следует проводить максимально осторожно. Но, в принципе, сломать то в нем и нечего.

Лямбда-зонд обеспечивает стабильную и бесперебойную работу двигателя. А ведь именно этого от машины и добивается каждый уважающий себя автолюбитель. К тому же датчик кислорода играет не маловажную роль в экономии топлива, это объясняется точнейшим подбором соотношения компонентов горючей смеси. Низкое содержание кислорода в отработанных газах свидетельствует о малом обогащении смеси и, вследствие, значительного повышения расхода топлива.

Плюс, датчик обеспечивает эффективное сгорание топлива, тем самым способствует повышению КПД двигателя.

Взаимодействие с ЭБУ

Датчик кислорода на холодном двигателе имеет очень большое сопротивление и при включении зажигания нагревательный элемент сразу же начинает нагревать его. Это необходимо, чтобы максимально ускорить время до первого измерения напряжения. Контроллер же на лямбда-зонд сперва подает опорное напряжение не высокой амплитудой 0,8 В. И при появлении сигнала на выходе, приблизительно равной опорному, блок управления начинает реагировать на качество смеси и подавать команды на устройства и агрегаты инжектора.

Демонтаж датчика

Замена датчика кислорода ваз 2114 задача не из легких и затребует достаточно много времени и терпения, чтобы не загнать себя в большие денежные растраты на замену части выхлопной трубы, которая также стоит не малых денег.

Для снятия лямбда-зонда понадобятся следующие инструменты:

• гаечный рожковый ключ на 17, 22, 19;
• средство для растворения ржавчины, например, WD-40;
• пластиковый хомут;
• кусачки.

Порядок выполнения работы

• На первом этапе необходимо обеспечить максимально комфортное место для работы. Для этого следует поднять машину или завести ее на эстакаду. Но лучше всего такие манипуляции проводить на авторемонтной яме.
• Далее необходимо открыть капот и найти там провода, идущие на датчик. Они, как правило, присоединены хомутами к патрубку охлаждения. Следует откусить их кусачками и освободить провода.
• Если машина только что заводилась, то следует выждать, когда остынет выхлопная система. Иначе можно обжечься.

Как открутить лямбда зонд? Если он прикипел «намертво»

Приступаем непосредственно к демонтажу датчика. Это можно осуществить при помощи ключей на 17 и 22. Но, зачастую, открутить его не удается с первого раза, потому что постоянные резкие изменения температуры способствуют завариванию двух типов металлов, что в итоге приводит к применению дополнительных средств для отмачивания и растворения ржавчины и коррозии. Одним из самых распространенных химических веществ для удаления ржавчины является WD-40. Она представляет собой реактивное вещество, которое активно взаимодействует с молекулами окиси металла и растворяет их до полного уничтожения. Но при работе с подобными средствами следует соблюдать технику безопасности, надевать резиновые перчатки и избегать попадания в глаза.

Как снять датчик кислорода, если WD-40 не помогает?

Если же просто обильная обработка химикатами не помогает, то можно прогреть систему, запустив двигатель. И после ее нагрева обильно смочить холодной водой и пробовать откручивать, если и это не помогает, то можно прибегнуть к прогреву датчика паяльной лампой и резко его остужать. Но тогда лямбда-зонд придет в негодность.

Такие кардинальные меры, как правило, применяются в последнюю очередь, потому что частые подобные способы расслабления резьбовых соединений не только ухудшают качество металла, но осуществляют вероятность риска возгорания около ремонтного пространства. Поэтому используйте все меры для предотвращения возникновения неожиданного огня.

Этот способ является самым продуктивным, потому что при интенсивном нагревании металла происходит его расширение, а резкое охлаждение к закалке. Тем самым осуществляется отслаивание всех инородных и производных тел, возникших на поверхности и расслаблению соединения. Если даже вы и воспользовались данным методом, то второй раз вряд ли придется это повторять, потому что к тому времени потребуется замена выхлопной системы. Это связано с прогоранием металла насквозь под постоянным воздействием высоких температур и едких газовых образований изнутри, и коррозии снаружи.

1. После некоторого времени и видимого удаления ржавчины, можно приступать к демонтажу. После проведения подобных операций, как правило, датчик легко откручивается.
2. После демонтажа, следует место установки датчика внимательно осмотреть на предмет грязи и повреждений, при обнаружении таковых требуется их удалить. А все имеющиеся неровности зачистить мелким напильником или наждачной бумагой.
3. Установка лямбда-зонда производится в обратном порядке. Надевается разъем и аккуратно укладывается и прикрепляется провод обратно к патрубку охлаждения хомутами. Специализированных настроек производить не требуется.

Лямбда зонд или как его ещё называют кислородный датчик, являет собой приспособление, отвечающее за контроль состояния горючей смеси в камерах сгорания и её правильное смешивание. От того насколько качественно функционирует данное устройство, во многом зависит надёжная и безотказная работа всей двигательной системы. По мере эксплуатации лямбда зонд может в некоторой степени ухудшать свои рабочие параметры, требуя к себе внимания, а возможно даже и замены. Именно о том, как должна проводиться замена лямбда зонда в домашних условиях и пойдёт речь в этом материале.

Основные причины выхода кислородного датчика из строя

На работу датчика существенное влияние могут оказывать как внешние факторы, так и отсутствие должного ухода за элементами и узлами автомобиля. Среди наиболее распространённых причин стоит отметить такие:

• Проникновение в корпус тормозной жидкости либо же тосола;
• Использование недопустимых чистящих средств;
• Избыток свинца содержащегося в топливе;
• Перегрев корпуса – возникает подобная неприятность, как правило, вследствие заправки некачественным топливом.

Последствия проблемы

Если кислородный датчик вашего автомобиля пришёл в негодность, это сразу же ощущается и в его поведении, а именно:

• Появляются рывки при движении;
• Имеется повышенный расход топлива;
• Присутствуют определённые проблемы в функционировании катализатора;
• Мотор работает с непостоянными оборотами;
• Содержание токсинов в выхлопных газах превышает норму.

Подготовительные работы

Как показывает практика, рациональнее проводить одновременную замену сразу двух датчиков. Помните, экономия и покупка более дешёвых устройств здесь неуместна – в итоге это вам обойдётся гораздо дороже, да и лишней головной боли придаст это точно.

Кроме комплекта привычного автомобильного инструмента, который должен быть у каждого уважающего себя автовладельца, следует также заранее приобрести и специальную головку для лямбда зонда, оснащённую отверстием для прокладки проводов.

Дабы облегчить для себя процедуру демонтажа, можно заранее снять защиту, хотя данная процедура и не является обязательной. Можно обойтись поднятием передних колёс, а можно работать, так как есть, ничего не меняя – всё зависит исключительно от ваших пожеланий и предпочтений.

Но в любом случае следует предварительно (например, вечером накануне ремонта) обрызгать фиксирующую гайку жидким ключом. Можно использовать WD-40, PB Blaster или их аналоги. Непосредственно саму процедуру замены стоит проводить при полностью остывшем двигателе. Это позволит вам избежать расширения коллектора.

Замена устройства

После того, как комплекс подготовительных работ окончен, можно приступать непосредственно к демонтажу и замене лямбда зонда. Очерёдность работ при этом следующая:

Заключение

Мы с вами провели замену кислородного датчика своими руками. Ничего сложного в этой процедуре нет, она не требует наличия каких-либо специализированных инструментов и оборудования. Важно лишь быть внимательным и терпеливым, в точности соблюдая представленную выше инструкцию и тогда у вас всё обязательно получится. Удачного ремонта.

Датчики кислорода ваз — взаимозаменяемость

Перед датчиком кислорода (лямбда-зондом) стоит на первый взгляд простая и не затейливая задача – отслеживание количества кислорода в выхлопных газах автомобиля.

Назначение устройство и принцип работы

Назначение

Эту задачу перед ним, вернее перед катализатором, поставили инженеры-технологи под давлением жестких экологических норм касающиеся выхлопа отработавших газов автомобильного транспорта.
Лямда-зонд же необходим для того что бы работа катализатора была как можно эффективнее и долговечнее , а для этого нужно создать оптимальную топливовоздушную смесь (где на один килограмм топлива приходится 14,7 килограмм воздуха), при сгорании которой в отработавших газах остается наименьшее количество вредных веществ. За данным соотношением и следит кислородный датчик, замеряя его количество в отработавших газах, поэтому он устанавливается в выхлопном патрубке, перед катализатором.

Устройство

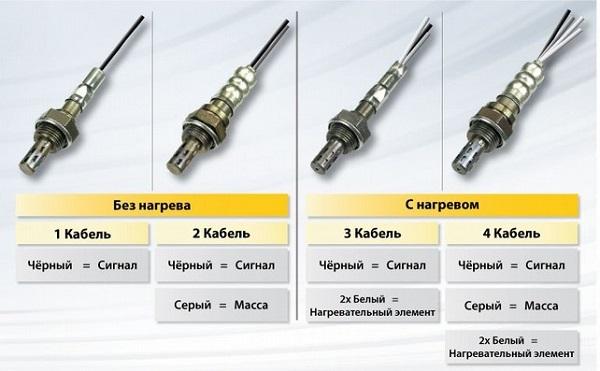

Существуют два типа кислородных датчиков:

• Резистивные , меняющие свое сопротивление в зависимости от окружающей его среды;
• Электромеханические , работа которых основана на свойствах ZrO 2 (диоксида циркония), который создает разность напряжений в зависимости от количества окружающего его кислорода.

В настоящее время широко применяется второй тип кислородных датчиков.

Принцип работы

Как мы видим на фото, основной частью кислородного датчика является наконечник из керамики (в основе которой состоит двуокись циркония), к которому прикреплены с помощью напыления пористые, токопроводящие платиновые электроды.
Так как эффективная работа кислородного датчика возможна только при температуре не ниже 300 о С, все современные датчики оснащены электрическими подогревателями, которые располагаются внутри корпуса, и подключаются к бортовой сети автомобиля.

Пуск двигателя и его работа в режиме прогрева не требуют работы лямбды-зонда, в этом случае состав топливовоздушной смеси основывается на показаниях других датчиков (температура охлаждающей жидкости, число оборотов двигателя, положение дроссельной заслонки).
Первый защитный экран останавливает поток отработавших газов и через отверстия в корпусе позволяет им проникнуть внутрь, ко второму защитному экрану.
При малейшем отклонении от лямбды равной единицы (уже упоминали соотношение стехиометрической смеси — 1 к 14,7) работа катализатора становится не эффективной, так как диапазон его работы это единица с допуском ±0,01.
В данном случае работа циркониевого зонда очень эффективна, так как в данном диапазоне на выходе датчика разность напряжений колеблется от 0,1 до 0,9 вольт. Значения разности напряжений считываются несколько раз в секунду, что позволяет менять состав топливовоздушной смеси при любых режимах работы двигателя.

Причины выхода из строя и их признаки

Хотя при нормальной эксплуатации ресурс датчика определен пробегом в 60000-80000 километров (по «мануалу»), вывести его из строя раньше времени можно если:

• Периодически и постоянно применять этилированное или низкого качества топливо (опасен свинец, который содержится в бензине);
• При установке лямды-зонда использовать не термостойкий или содержащий силикон герметик;
• По каким либо причинам (неправильно отрегулирован угол опережения зажигания, перебои в нем, «обогащенная» топливовоздушная смесь) перегревать датчик;
• «Заливать» двигатель путем многократных и неудачных попыток его завести (опасность воспламенения топлива в выхлопной системе с последующей детонацией);
• В выхлопную систему попадет масло и охлаждающая жидкость (плохое состояние маслосъемных колпачков(см.) и «пробой» прокладки головки блока цилиндров);
• Разгерметизируется выхлопная система;
• Произойдет обрыв, замыкание на массу или даже плохой контакт в выходной цепи датчика.

Ну а так как в случае отказа лямбды-зонда в электронном блоке управления заложены усредненные показания, по которым будет формироваться топливовоздушная смесь (отличная от идеального соотношения).
Мы сможем «прочитать» информацию о выходе из строя датчика кислорода по следующим признакам работы двигателя:

• Расход топлива значительно повышен;
• Ухудшилась динамика автомобиля;
• На малых оборотах (холостой ход) двигатель работает неустойчиво;
• Повышенный нагрев самого датчика, что сопровождается потрескиванием выхлопного патрубка после остановки двигателя.

Ну и, конечно же:

• Загорание на щитке приборов лампочки-сигнализатора «CHECK».

Внимание! В большинстве случаев выход из строя датчика кислорода бортовой электроникой не фиксируется кроме случаев, когда происходит обрыв в цепи подогрева. Поэтому, если пробег вашего автомобиля более 100000 километров, то замена «лямбды» вопрос решенный, так как его цена намного ниже расходов которые появятся при возросшем аппетите автомобиля.

Взаимозаменяемость датчиков кислорода ВАЗ

На автомобилях волжского автомобильного завода прежних модификаций, а именно оснащаемых двигателями объемом в 1,5 литра устанавливалась система соответствующая нормам Евро – 2 с датчиком от Bosh под номером 0 258 005 133. В более поздних модификациях, в системе Евро – 3, данный датчик применялся в качестве первого и устанавливался до катализатора.
В качестве второго, как правило, устанавливался датчик имеющий «обратный разъем», который считывал уже после катализатора содержание вредных выбросов в атмосферу. Хотя случается, на автомобиле устанавливаются два одинаковых лямбда-зонда.
В более поздних модификациях автомобилей (выпускаемых уже после октября 2004 года) с объемом двигателя в 1,5 и 1,6 литра, оснащенных системами впрыска Январь «7.2» и Bosh «М 7.9.7» установлен кислородный датчик Bosh под номером 0 258 006537.

В его конструкции уже применяется нагревательный элемент, выполненный из керамики, что существенно сокращает время прогрева и снижает ток потребления.

Существуют аналоги оригинальным лямбда-зондам выпускаемые фирмой Bosh. Специальная серия из семи кислородных датчиков перекрывает практически все рабочие диапазоны применяемых штатных приборов.

Внимание! При необходимости можно менять датчики не имеющие подогрев на подогреваемые и ни в коем случае не наоборот!

При этом существует вероятность возникновения проблем с цепью питания нагревательного элемента и несовместимости штекеров. В этом случае цепь питания собираем самостоятельно, а разъем проводов меняем на автомобильные контакты стандартного типа.

Проверка и замена кислородного датчика

Проверка

Для того чтобы убедиться что кислородный датчик действительно приказал «долго жить» и требует замены, предлагаю своими руками произвести его диагностику на примере датчика установленного в автомобиле ваз 2114 оснащенного системой Евро — 3. Для этого нам потребуется канцелярская скрепка и чувствительный вольтметр.
Суть такова:

• Ищем разъем проводов датчика;
• К контакту сигнального провода, (с обратной стороны втыкаем разогнутую канцелярскую скрепку) подсоединяем положительный вывод, отрицательный щуп вольтметра подсоединяем на «массу», можно на корпус двигателя;

Внимание! Как правило, сигнальный провод окрашен в белый или красно-белый цвет, тем не менее, для исключения ошибки убедитесь в правильной идентификации провода и контактных клемм с помощью схемы электрических соединений которыми иллюстрируется инструкция по эксплуатации.

• Заводим двигатель и в процессе прогрева наблюдаем за показаниями вольтметра;
• В начале работы не прогретый датчик должен «выдавать» постоянный сигнал с напряжением в 0,1-0,2 вольт (разомкнутый контур);
• По истечению двух минут, после достаточного прогрева двигателя, показания вольтметра должны измениться и колебаться в пределах 0,1-0,9 вольта (замкнутый контур).

Лямда-зонд вырабатывает сигнал напряжений только после того как будет прогрет до необходимой рабочей температуры примерно в 320 градусов, до этого момента блок управления двигателем (ЕСМ/РСМ) работает в режиме «Разомкнутого контура», при прогретом датчике в режиме «Замкнутого контура», соответственно.
Если вышеперечисленные изменения не имеют место быть, или же переход системы в замкнутый контур происходит с большой задержкой – необходимо заменить первый датчик.
Хотя при обрыве цепи нагревательного элемента должна загореться сигнальная лампа «CHECK», его исправность рекомендуется так же проверить с помощью омметра:

• Разъединяем разъем проводов зонда и подключаем выводы омметра к клеммам нагревательного элемента, идентификацию которых так же проводим с помощью элетросхемы;
• Полученное сопротивление должно быть со значением в 10-40 Ом;

Помимо этого, что бы исключить какую либо ошибку в диагностике, необходимо проверить целостность цепи питания нагревательного элемента:

• При разомкнутом разъеме, опять же воспользовавшись схемой электрических соединений, вольтметром снимаем показания напряжения со стороны жгута проводов;
• Не заводя двигатель, при включенном зажигании оно должно равняться напряжению бортовой сети.

При отсутствии питания необходимо проверить целостность электрической схемы «Главное реле – ЕСМ/РСМ – Кислородный датчик».
Если при выявлении неисправности, в какой-либо проверке перечисленной в вышеизложенной инструкции, вы получили отрицательный результат – меняйте первый лямбда-зонд.

Замена

• Как заведено при работе с электрооборудованием, отсоединяем от аккумуляторной батареи отрицательный провод ;

Внимание! Если штатная аудиосистема оснащена охранным кодом вначале, прежде чем отсоединять аккумулятор, убедитесь в правильности вашей комбинации вводящую стереосистему в работу!

• При замене второго датчика поддомкрачиваем автомобиль и устанавливаем его на подпорки;
• Разъединяем разъем проводов;
• Аккуратно выворачиваем кислородный датчик из трубы системы выпуска/выпускного коллектора;

Совет! На не прогретом двигателе демонтаж кислородного датчика может оказаться очень затруднительным вследствие сжатия не прогретого металла. Так что прежде чем приступать к демонтажу, и что бы избежать риск возможных повреждений желательно в течение нескольких минут прогреть выпускной тракт.

Внимание! Будьте осторожны и не обожгитесь о нагретые элементы системы выпуска!

• Хотя, как правило, новые датчики уже обработаны необходимым составом, все-таки, вворачивая лямбда-зонд его резьбу желательно смазать герметиком, обладающего антиприхватывающими свойствами;
• Момент затяжки равен 30-45 Н*м;
• Соединяем разъемы электропроводки и опускаем автомобиль;
• Проверяем память электронного блока управления на наличие кодов неисправностей.

На этом тему замены кислородного датчика на ваз считаю полностью раскрытой, представленная инструкция полной и понятной, хотя и без дополнительных видео материалов.

Лямбда-зонд – это кислородный датчик, который устанавливается на выпускном коллекторе авто. Посредством показаний данного устройства блок управления системой впрыска топлива (инжектор) поддерживает необходимый состав смеси, состоящей из топлива и воздуха. Элемент подает сигналы на электронный «мозг» в момент, когда в камеру сгорания начинает поступать слишком обедненная/обогащенная смесь, после чего происходит корректировка смеси через компьютер. Поэтому лямбда-зонд немаловажен для корректной работы силового агрегата/системы выхлопа.
Теоретически для воспламенения одного килограмма топливо-воздушной смеси необходимо порядка пятнадцати килограммов кислорода. Отсюда следует, что корректное функционирование устройства оказывает прямое влияние на рабочие процессы двигателя, а также на расход топлива.

Устройство

Отличительной особенностью устройства является его изготовление на основе термоустойчивых материалов (лямбда-зонд работает при высоком температурном режиме).
Датчик составляют два электрода:

• внешний. Сконструирован на основе напыления из платины. Отсюда высокая чувствительность к кислороду, которая связана с химическим составом драгметалла;
• внутренний. Состоит из циркония.

Лямбда-зонд расположен так, что через него проходят выхлопные газы. При проходе потоков отработавших масс происходит захват кислорода внешним электродом. Одновременно изменяется мощность между электродами по принципу: больше кислорода – выше мощность.
Циркониевый сплав имеет интересную особенность – его рабочая температура имеет определенный диапазон (300-1000О С). Поэтому датчик оснащен подогревателем – он доводит температуру устройства до необходимой при холодном запуске силового агрегата (непрогретый мотор).
Лямбда-зонд имеет такую конструкцию:

Принцип работы

ЭБУ отвечает за дозировку подачи топлива и подает в систему впрыска (форсунки) сигнал о нужном количестве смеси для камеры сгорания в режиме реального времени. Кислородный датчик здесь служит устройством обратной связи – обеспечивает правильный баланс между кислородом и топливом, которые вступая в процесс взаимодействия, попадают в камеру сгорания.

От правильного соотношения горючей смеси зависит экологическая/экономическая составляющая силового агрегата.

Современные экологические стандарты требуют от выпускной системы автомобиля наличие каталитического нейтрализатора, а также кислородный датчик (два). Подобная комбинация наносит минимум вреда атмосфере.
Кислородный датчик может быть:

• двухточечный. Два электрода составляют основу устройства. Определяет процент воздушной массы в горючей смеси по показателям концентрации кислорода в выхлопных газах;
• широкополосный. Современный вариант. Информация получается посредством использования силы тока при закачивании.

Такой датчик имеет следующую конструкцию:

Неисправности: причины

Кислородный датчик может работать некорректно из-за воздействия внешних факторов, а также по причине халатного обслуживания автомобиля.
Причины неисправности:

• тосол (тормозная жидкость) просачиваются внутрь корпуса устройства;
• очищение корпуса посредством химических составов, которые используются не по прямому назначению;
• чрезмерная концентрация свинца в горючей смеси;
• корпус устройства перегревается. Связано с:
  1. низкокачественным топливом;
  2. неисправным датчиком жидкости охлаждения;
  3. регулятором давления;
  4. с изношенным топливным фильтром.

Результат влияния подобных факторов – в камеру сгорания двигателя поступает неочищенное (загрязненное) топливо.

Последствия неисправности

Неисправный лямбда-зонд влияет на характеристики двигателя, в результате чего появляется:

• неустойчивость работы силового агрегата (плавают обороты, авто дергается при движении);
• повышенный расход топлива;
• неправильная работа каталитического нейтрализатора;
• высокий уровень вредных выбросов в атмосферу.

Диагностика

Как проверить лямбда-зонд? Функционирование устройство можно попытаться диагностировать визуально. Простой и понятый вариант того, как проверить лямбда зонд. Необходимо:

• осмотреть входные разъемы проводки – должна присутствовать четкая и надежная фиксация соединений;
• тщательно осмотреть сам датчик на наличие сажи, блестящих отложений (серых, белых осадков).

Возможные визуальные признаки:

• Сажа. Образуется от неисправности в нагревателе устройства/сгорания чрезмерно обогащенной топливно-воздушной смеси. Тогда засорившийся датчик запоздало определяет состав выхлопных газов.
• Блестящий осадок. Высокая уровень свинца в топливе. Нужно менять устройство, ибо велик риск выхода из строя катализатора.
• Белый и серый осадки – только под замену. Причина отложений – использование присадок в топливе, моторном масле.

Существует проверка лямбда-зонда посредством приборов. Как проверить лямбда-зонд цифровым вольтметром (с активированным режимом определения постоянного тока)? Нужно:

Исправность устройства определяется показаниями вольтметра: при 0,8 В и ниже можно констатировать выход из строя комплектующего.
Что делать дальше в таком случае? Требуется диагностика на состав горючей смеси (на предмет ее обедненности) посредством вакуумной трубки – создать затягивание воздуха.

Исправное устройство будет иметь показания в районе 0,2 В (либо ниже). При недостижении данных показателей – замена.

Замена

Лямбда-зонд меняется только на остывшем моторе и выключенном зажигании. Новое устройство должно иметь маркировку, аналогичную старому.
Процесс разделен на несколько этапов:

1. Отсоединить проводку от устройства;
2. Выкрутить неисправный компонент при помощи гаечного ключа;
3. Ввинчивается новый.На его место вкручивается новый.
   При работе соблюдать осторожность во избежание повреждения резьбы.
4. Подключаются провода и диагностируется исправная функциональность устройства.
