Для того чтобы произошел «удар», нужно создать электрическую цепь. В случае, когда используется розетка без заземления, ток поступает в прибор, накапливается в нем и переходит к человеку, как только тот касается его. Человек в данном случае является проводником, так как стоит на полу. Ток проходит через тело и далее уходит в пол. В лучшем случае, пострадавший почувствует неприятные ощущения, а в худшем – отправиться в карете скорой помощи в больницу.

Как обезопасить себя от удара током?

Те люди, у кого дома есть большая кухонная плита и стиральная машина автомат, должны дополнительно заземлить приборы. Сделать это достаточно просто, требуется взять специальный провод, присоединить его к корпусу прибора и направить в землю. В частных домах это легко можно осуществить, а вот в квартире могут возникнуть проблемы с тем, куда же направить этот заземляющий провод.

В связи с тем, что смерть от удара током, давно перестала быть редкостью, большинство застройщиков, перед тем, как сдать дом в эксплуатацию, оборудуют электросеть специальными приборами защитного отключения. Его работа заключается в том, что, при возникновении утечки тока, он отключает всю квартиру от электричества, тем самым спасая жителей от смертельной травмы. На сегодняшний день, это самая эффективная защита от удара током. Установить такую систему может каждый, для этого достаточно обратиться в соответствующую фирму.

Розетка с заземлением в вашем доме не только защищает от возможного поражения электрическим током. Наличие заземления делает более стабильной работу сложных бытовых устройств: стиральной машины, компьютера, видео и аудиоаппаратуры.

Внешне с заземлением отличается от обычной присутствием встроенных заземляющих скоб, изготовленных из металла. В мировой практике используется множество вариантов конструкций розеток с заземлением, однако в России был выбран именно этот вариант, со скобами. Выбор обусловлен конструкцией, в которой при подключении штепселя сначала входят в контакт клеммы (скобы), предназначенные для заземления, лишь потом – фазовые. Такой тип устройства носит название Shuko, или тип F (СЕЕ 7/4).

Зачем нужно заземление

Под этим термином в электротехнике подразумевают соединение токоведущих элементов электроустановок, электроприборов с землей. Главная задача заземления – защита от удара электротоком. При ее наличии электрический потенциал уходит в землю, защищая человека. Для обеспечения процесса используют несложные устройства. Чаще всего это стержень из металла, вкопанный на глубину минимум 2 метра. Иногда закапывают несколько стержней, соединенных промеж себя, - качество заземления тем выше, чем больше общая площадь контакта с почвой.

Существует и еще одно понятие – соединение с « ». Здесь имеется в виду контакт корпуса электрооборудования (к примеру, распределительного щитка, электроинструмента стационарного типа) с «нулем» проводки. Подобная операция необходима для защиты от замыкания электрооборудования. В идеальном варианте «ноль», «земля» соединены.

Особенности монтажа розетки с заземлением

Устанавливается такая розетка по аналогии с традиционным устройством подключения, но с учетом наличия трех, а не двух контактов. Один из важных моментов при монтаже – расцветка проводов. Провод, изначально предназначенный для подсоединения заземления, всегда имеет желто-зеленую окраску. Провод под нулевой контакт – сине-голубой. Фазовый провод может иметь разный цвет, но в любом случае он будет отличаться от нуля и заземления. Все же рекомендуется проверять правильность подключения тестером.

При обустройстве заземления в частном (загородном) жилье сложностей обычно не возникает, но в многоэтажном доме проблемы возникнуть могут. Здесь есть 2 варианта подключения заземления. В первом случае можно провести провод к корпусу щитка на лестничной площадке (он должен быть заземлен). Второй вариант – соединение заземляющего провода и «нулевого». Такой вариант делает возможным подключение УЗО, дифференциальных автоматов.

Под заземлением понимается соединение отдельных составляющих электрических приборов и оборудования с землей. В состав комплекта заземления входят заземлитель и соединенный с ним проводник, который связан с землей. Данное устройство позволяет предотвратить травмы от воздействия на человека электрическим током (если оборудование не заземлено, касаясь его, человек, являясь проводником, автоматически пропускает через себя электричество, что и создает поражающий эффект). На практике встречается достаточно большое количество случаев, когда использование заземляющих устройств спасало людям жизни.

Классификация заземления

Виды устройств отличаются, в зависимости от их предназначения:

• Промышленное или рабочее. Установленными требованиями эксплуатации электроустановок определено, что все токоведущие части оборудования должны быть заземлены. Это обеспечивает нормальные условия работы и предотвращает различные травмы. Причем безопасность в данном случае не на первом месте. Рабочее заземляющее устройство необходимо для обеспечения функционирования установок в аварийных условиях, когда нарушается изоляция, или обнаружено появление электрического заряда на корпусе станка или другого оборудования. В частности, принято заземлять нейтрали генераторов и трансформаторов;

Дополнительная информация. Промышленное или рабочее заземление может быть смонтировано напрямую, а может применять различные дополнительные устройства (например, реакторы или разрядники).

• Для безопасности людей. Данный тип устройств служит для предотвращения поражения человека электрическим током. При конструировании электрической цепи и прокладке проводки следует помнить, что человеческое тело является проводником с достаточно большим сопротивлением. Удара током не происходит, если при прикосновении к токопроводящей части оборудования или проводу отсутствует замкнутая электрическая цепь. Если заземления нет, то ток от проводника пройдет сквозь тело и уйдет в землю, что создаст замкнутый контур цепи. В результате такого прохождения тока происходит травмирование человека – в связи с наличием сопротивления, проводник (человек) нагреется до высокой температуры, что может привести к летальному исходу;

Обратите внимание! В местах с повышенной влажностью делать заземление следует обязательно. Чем более влажная поверхность, тем большее количество тока пройдет через человека при контакте с оголенным проводником, а, значит, опасность травмы выше.

• Молниеотводы. Чтобы понять, для чего нужно заземление от молний, следует знать, что в месте их удара температура может достигать 30 000 градусов Цельсия, а значит, возникает угроза пожара, а также жизни людей, поэтому очень важно на строениях устанавливать соответствующие устройства. Кроме того, следует иметь в виду, что, согласно статистике, 20% возгораний в частных домах происходит по причине ударов молний.

Наиболее важной функцией заземления все же является защитная. При этом принцип функционирования таких устройств одинаков у всех описанных типов, определенные отличия есть лишь у молниеотводов.

Защита от молний

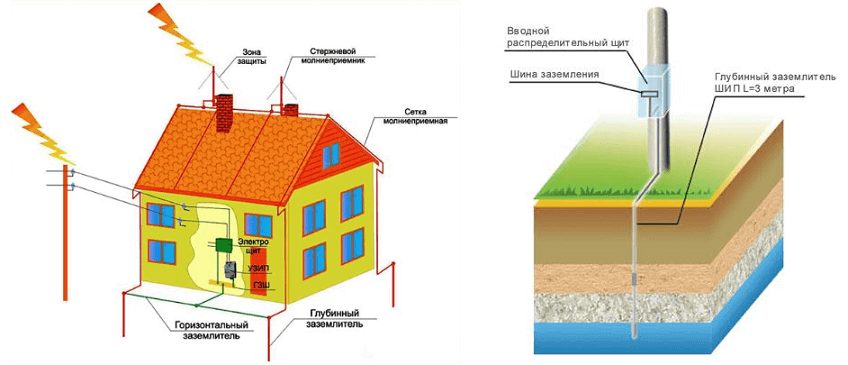

Система защиты от данных природных явлений состоит из трех частей:

• Приемник для молнии. Его задача принять удар на себя и передать ток дальше по цепи. Внешне данный элемент представляет собой круглый металлический стержень. Его диаметр не превышает 10 мм, а длина редко меньше 250 мм (она рассчитывается, исходя из радиуса необходимой зоны защиты: чем больше площадь строения, тем длиннее должен быть молниеприемник). Как правило, устанавливают данный элемент на крыше, как можно выше, чтобы удар молнии приходился именно в него;
• Вторым элементом является отвод для тока. Его задачей является передача тока от приемника на заземлитель. Он представляет собой катанку с диаметром в 6 мм. Ее соединяют с молниеприемником с помощью сварки, а затем опускают по стене строения и подсоединяют к заземлителю;

Важно! Токоотвод должен быть удален от дверей и окон на максимальное расстояние, чтобы избежать попадания заряда внутрь помещения. Также при монтаже категорически запрещается гнуть данный элемент защиты от молнии, чтобы избежать возникновения искрового разряда в месте деформации.

• Непосредственно сам заземлитель. В частных домах он, как правило, является общим для защиты от молнии и для бытовых электроприборов. На промышленных предприятиях допускается разделение таких контуров. Заземлитель представляет собой устройство, состоящее из трех проводников, которые забивают в грунт и связывают между собой стальным проводом с помощью сварки. Устройство следует располагать не ближе одного метра к стенам и пяти метров до крыльца, а также проходов и частых мест прогулок.

Использование естественного заземления

Чтобы обеспечить защиту от травм и нормальное функционирование электроприборов, можно использовать различные металлические элементы, имеющиеся в строениях и конструкциях и находящиеся в контакте с грунтом. Это может быть арматура в фундаменте, коммуникации под землей, различные кабели, проходящие под землей, а также некоторые элементы наземных транспортных путей (рельсы). Однако применять их разрешается только в том случае, если они удовлетворяют всем требованиям к заземляющим устройствам, которые установлены различными техническими регламентами и рекомендациями. Основным преимуществом такого способа защиты от электрических травм и обеспечения функционирования оборудования является экономия денежных средств на создание дополнительных конструкций.

При использовании в качестве заземлителя фундамента следует убедиться в соответствии его следующим критериям:

• уровень влажности грунта не должен быть ниже 3%;
• среда в грунте не должна быть агрессивной, способствующей разрушению материала и проявлению коррозии;
• механическое напряжение в арматуре отсутствует;
• разрывы в электрической цепи, сформированной из металлических конструкций, отсутствуют (при необходимости отдельные элементы можно соединить с помощью сварки, при этом сечение перемычки должно быть не меньше 100 мм2);
• фундамент должен быть изготовлен из армированного бетона.

Искусственное заземление

Главным элементом такой системы является специально сконструированный и изготовленный контур. Он состоит из помещенных в грунт нескольких металлических проводников. Как правило, для этой цели используют стержни, уголки, трубы или другие изделия из металла. Длина их должна быть не меньше 2,5 м. Главным предназначением такой конструкции является рассеивание тока внутри грунта, чтобы избежать поражения человека. Материал, из которого изготавливается заземляющий контур, должен соответствовать сопротивлению грунта, в который он устанавливается, а также учитывать характеристики климата (в первую очередь, влажность и уровень осадков). Покрывать контур антикоррозийными составами категорически запрещается, поскольку это может ухудшить его проводимость, а, значит, снизит эффективность устройства.

К заземлителю подсоединяется проводник, который обеспечивает передачу тока от электроустановки до заземляющего контура, создавая замкнутую электрическую цепь и защищая людей от травм. Единственным требованием к проводнику является устойчивость к внешнему воздействию и прочность. Как правило, его изготавливают из стали.

Проводник соединяется со щитком, который обеспечивает распределение тока по проводке в помещении. Современные стандарты предусматривают прокладку проводки в помещениях, где находятся люди, трехжильными проводами. Одна из жил является фазой (по ней подается электричество к электроустановке), вторая – ноль (находится без напряжения и соединяет фазу с заземляющим проводом), а третья – замыкает цепь, направляя ток в землю. При подключении прибора в розетку автоматически начинает действовать и заземляющий провод, обеспечивающий защиту.

Если вдруг из-за износа изоляции ток вместо фазы начинает попадать на корпус прибора, защитный провод уводит его в землю, что исключает возможность травмы. В случае возникновения короткого замыкания из-за проблем с изоляцией сработает защитный автомат, который отключит подачу электрического тока. В любом случае ток будет проходить через защитный проводник и рассеиваться в грунте.

Итак, отвечая на вопрос, зачем нужно заземление, следует отметить, что его основной функцией является защита от травм при функционировании электроприборов и оборудования. Достигается это благодаря установке специального контура в земле и прокладке проводки из трехжильных проводов.

Видео

Согласно нормам техники безопасности (ТБ) любое работающее электрооборудование должно быть надёжно защищено от возможности попадания опасного потенциала на его корпус. Для выполнения этого требования все металлические и электропроводящие части оборудования должны быть электрически связаны с землёй (заземлены). Так происходит защита человека, животных и электрических приборов от случайных утечек тока.

Назначение и контролируемые параметры

Основное назначение заземления – обеспечение надёжного соединения электропроводящих частей устройств и приборов с металлической конструкцией особой формы, имеющей надёжный контакт с грунтом. Профессионалы называют это сооружение заземлителем. Он представляет собой набор металлических заготовок (труб, отрезков арматуры или профилей), соединённых между собой методом сварки.

Надёжность функционирования такой системы зависит от общего сопротивления цепочки заземления, образуемой соединительными шинами и самой конструкцией заземлителя. Чем меньше значение этой величины – тем более безопасной будет эксплуатация оборудования или приборов, для которых предусматривается защита. В процессе подбором соответствующей формы конструкции стараются искусственно увеличить площадь контакта её элементов с землёй.

Того же эффекта удаётся достичь, если умышленно повысить процентное содержание солей в почвах, имеющих непосредственный контакт с металлическими частями заземлителя. Указанные меры способствуют снижению сопротивления стеканию тока в землю, что гарантирует надёжность работы всего контура заземления в целом.

С целью контроля значения этого показателя организуется техническое обслуживание заземляющих систем, предполагающее обязательный замер указанного параметра. При обнаружении значительных отклонений от требований ПУЭ производится изъятие и ремонт заземляющих устройств, по окончании которого сопротивление растеканию проверяется повторно . Подобные же действия предпринимаются и в тех случаях, когда необходимо повысить эффективность защиты особо опасных участков электрооборудования.

Принцип работы

Принцип действия заземления заключается в снижении потенциала оказавшейся под напряжением точки соприкосновения с токопроводящей частью до уровня, безопасного для человека. Фактически, в момент попадания опасного напряжения на корпус оборудования, близкий к нулю потенциал заземлителя переносится в эту точку и на какое-то время создаёт безопасные для работы условия.

За это время должно сработать автоматическое устройство защиты от утечек (УЗО) и окончательно отключить линию питающего напряжения, на которой возникла аварийная ситуация.

В процессе изготовления заземляющего устройства должны выполняться особые требования, обеспечивающие надёжный контакт металлических поверхностей с частицами почвы. Для повышения электропроводности вокруг погружаемой в землю металлической конструкции заземления создаётся зона с высокой удельной проводимостью. Проводимость повышается за счёт непосредственного химического воздействия на почву. Одним из вариантов такого воздействия является применение упоминавшейся ранее соли.

Все рассмотренные меры способствуют тому, что заземлённое основание защитной конструкции обеспечивает надёжное стекание тока в почву. Помимо преднамеренного соединения корпусов электрооборудования с заземлённой конструкцией, рассмотренный выше принцип реализуется и в ряде аварийных ситуаций, связанных с непосредственным замыканием фазы на землю.

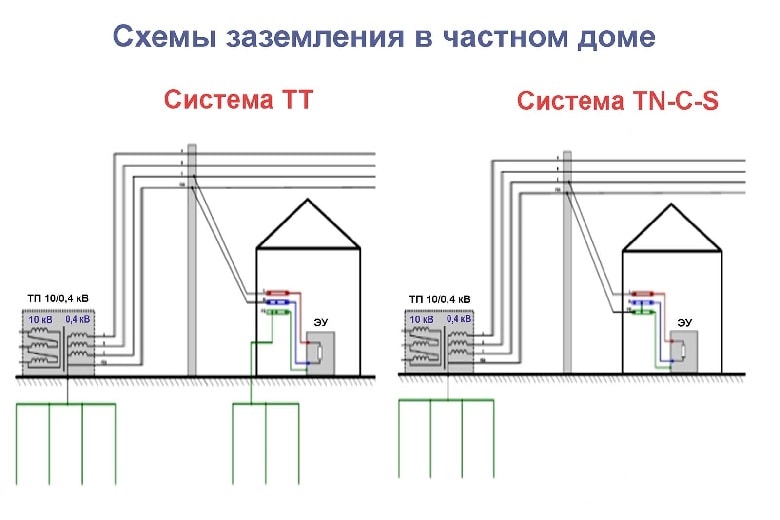

Обустройство в частном доме

Отдельные владельцы загородного жилья нередко задаются вопросом о том, а нужно ли заземление в деревянном доме? Ответ на него можно найти в основных положениях действующих нормативов (в ПУЭ, например), где указанная защитная мера оговаривается как обязательная. Более того, оказывается, что изготовить надёжную заземляющую конструкцию в частном доме намного проще, чем в городском многоквартирном строении.

И действительно, для обустройства заземления в загородной местности достаточно выбрать неподалёку от дома удобное для размещения заземлителя место и подвести к нему медную шину.

Сделать это в городских условиях не представляется возможным, поскольку наличие надёжного заземлителя в границах дома не предусматривается строительными нормативами (СНиП). В указанной ситуации остаётся довольствоваться заземлением на стороне питающей подстанции, удалённой на значительные расстояния и не обеспечивающей по этой причине требуемой эффективности защиты.

Длительная эксплуатация электрооборудования в границах загородного дома без заземления чревата большими неприятностями для его хозяина. Опасность ситуации объясняется тем, что в любой момент возможно попадание высокого потенциала на металлические части бытовой техники (как правило, вследствие пробоя изоляции проводки).

Довольно часто в загородных хозяйствах используется силовое оборудование, работающее от трёхфазного источника питания, эффективное заземление питающих цепей которого считается обязательным.

Ремонт заземляющих устройств (ЗУ)

В процессе длительной эксплуатации заземления наблюдается коррозия отдельных узлов металлической конструкции и частичное отклонение электрических параметров от номинала. Чаще всего это случается по причине разрушения защитного покрытия заземления под воздействием грунтовых солей с последующим коррозийным разрушением самого металла.

Устройство заземления в таком состоянии уже непригодно к длительной эксплуатации в качестве снижающей опасный потенциал конструкции, поскольку сопротивление поражённых ржавчиной мест существенно возрастает. Одновременно с этим снижаются токи утечки на землю, вследствие чего заземляющий контур теряет часть своих защитных свойств.

Любой специалист в подобной ситуации вправе заявить, что такое устройство нуждается в капитальном ремонте, предполагающем замену его поражённых частей на новые детали. При этом возможен вариант, согласно которому часть разрушенных элементов заземления и мест сварки может быть восстановлена без их замены. Для этого необходимо проделать следующие операции:

Обратите внимание! При использовании химических методов очистки на поражённые места накладывается кусочек мягкой ткани, смоченный в специальном растворе, предназначенном для удаления следов коррозии.

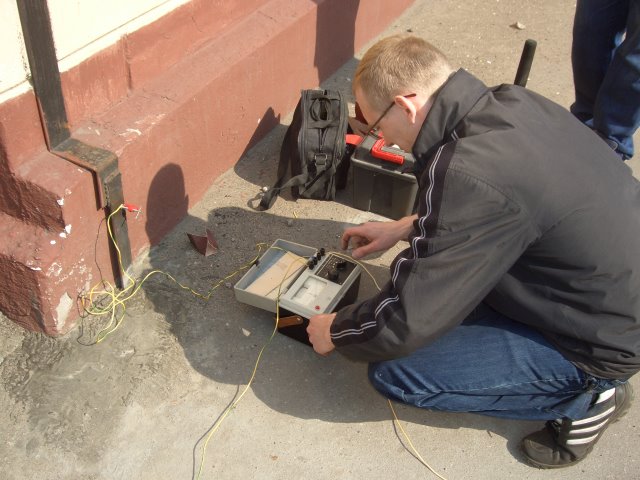

По завершении ремонта вся конструкция заземляющего контура подвергается контрольному обследованию, в процессе которого производится измерение его электрического сопротивления. Для этих целей используются специальные контрольные устройства, называемые .

Область применения таких приборов распространяется не только на устройства заземления. С их помощью можно контролировать любые низкоомные цепи, а также с высокой точностью определять коэффициент удельного сопротивления грунта в точке заземления (ρ).

Техническое освидетельствование систем заземления

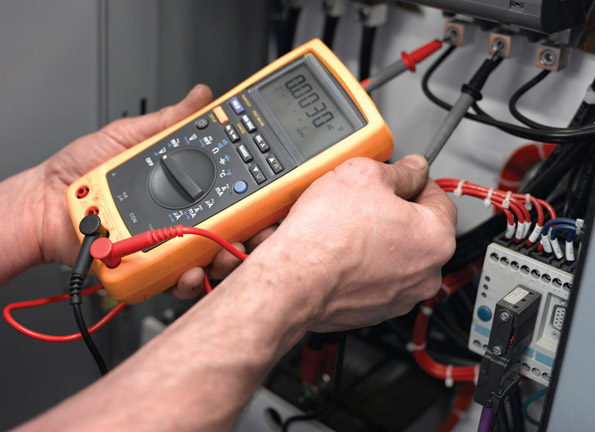

В целях контроля текущего состояния УЗ его конструкция периодически проверяется на предмет соответствия характеристик нормативным требованиям.

Указанная проверка предполагает проведение следующих операций:

В случае необходимости при испытаниях УЗ специалистами измеряется напряжение прикосновения и другие параметры распределительных заземляющих цепей.

Помимо этого, в комплект эксплуатируемого УЗ должен входить паспорт, в котором обязательно указывается дата ввода изделия в эксплуатацию, его рабочая схема, а также информация о текущем техническом состоянии системы.

Обратите внимание! Визуальное обследование открытых частей УЗ, как правило, проводится в соответствии с заранее утверждённым графиком ТО.
Для устройств, эксплуатируемых в условиях повышенной влажности, а также подвергающихся постоянным механическим воздействиям периодичность проведения таких проверок должна оговариваться особо.

Подводя итоги всему сказанному, можно отметить следующую особенность работы конструкции заземления. С целью повышения эффективности защиты от поражения электричеством в питающих цепях обязательно наличие заземляющего устройства. Оно реагирует на малейшие утечки тока на землю через тело человека.

При этом связка «заземление плюс зануление» металлических корпусов приборов и оборудования позволяет достичь высокой эффективности защиты. Устройство заземления обеспечивает мгновенность отключения питания при случайном повреждении или пробое изоляции.

Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.

Если соединить с все металлические части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет значительно меньший ток, не представляющий для него опасности.

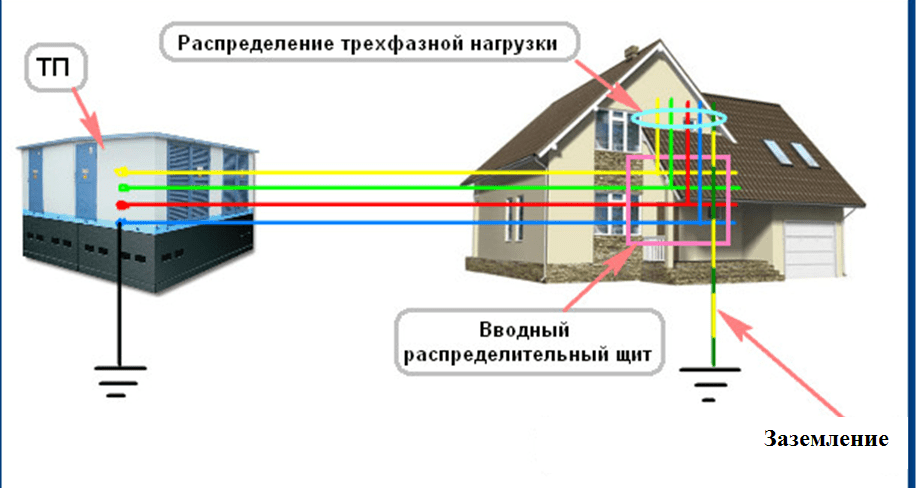

Как передается электроэнергия потребителям?

Электроэнергия поступает от источника по линиям электропередач сначала на подстанции, а затем - потребителям. Для ее передачи применяются три фазных провода. Четвертым проводником является земля. В обмотки трансформатора подстанции соединяются по схеме "звезда". Общая точка (нейтраль) с нулевым потенциалом заземляется. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В частный дом ввод может быть на 380 В - три фазы и нейтраль. Затем провода расходятся к розеткам и приборам освещения по всем помещениям. Здесь также не следует забывать о том, зачем нужно заземление. Для током вместе с фазным и нейтральным проводниками прокладывается еще один - заземляющий.

Как защитить себя от удара электрическим током?

Одним из способов, исключающим удар электрическим током или значительно уменьшающим его, является установка Зачем нужен контур заземления? Он необходим для бытовых приборов с металлическими корпусами: стиральных машин, электроплит, холодильников и др.

При наведении потенциала на металлические корпуса домашнего оборудования ток должен уходить в землю. Но для этого сначала необходимо сделать устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.

Заземление в розетке

Зачем нужно заземление электроприборов при наличии металлических корпусов или других элементов? Этот вопрос понятен многим. На них может быть случайно подано напряжение при разрушении изоляции проводов или от короткого замыкания, что представляет опасность для человека в момент прикосновения.

Это также относится к металлическим деталям светильников и люстр. В жилом доме заземляющий проводник сечением от 2,5 мм 2 прокладывается от электрощита к каждой розетке. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого прибора, что не очень эстетично.

Заземляющие контакты устроены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки подключены шлейфом, заземление подводится отдельно к каждой из них от распределительной коробки.

Установка заземления

Итак, зачем нужно заземление в индивидуальном доме? Его делают в виде замкнутого контура. Форма может быть любая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше применять материалы с цинковым или медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.

Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из такого же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм 2 или больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким путем увеличивают площадь соприкосновения конструкции с грунтом. Для снижения сопротивления контура провод от него заменяют медным, обладающим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев или строительный мусор применять для этого не допускается. Следует использовать материал, удерживающий влагу: глину, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить снижение разности потенциалов на поверхности земли, чтобы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал изменяется плавно, а за его пределами спад возникает резко. Чтобы этого не происходило, снаружи закапывают горизонтальные стальные полосы, соединенные с электродами.

По требованиям ПУЭ выполняется из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно применяют стальные детали.

Заключение

Подведем итоги. Итак, зачем нужно Прежде всего это связано с защитой людей от опасных ударов электрическим током. Важно правильно обустроить заземляющий контур и сделать необходимые подключения электроприборов. От того, как выполнен его монтаж, и выбраны материалы, зависит здоровье и безопасность жильцов.
