К монтажу электропроводки гаража необходимо подойти ответственно, от этого зависит ваша безопасность и удобство работы в нем. Электрические кабели прокладываются в гаражах открыто по стенам, а не скрыто как в квартирах в стенах и под штукатуркой. Так же устанавливаются снаружи стены и накладные розетки и выключатели. Как их устанавливать Я уже писал в статье « «.

Так же в своих предыдущих статьях Я рассказывал о том, как правильно организовать освещение внутри гаража, и отдельно для особых условий .

Сегодня Я подробно остановлюсь на том, как сделать схему электропроводки для гаража .

Некоторые прокладывают под штукатуркой электрические кабели , но как показала практика, в случаях для гаража это непрактично. Лучше проложить открыто по стенам кабель, а в местах возможного возникновения повреждения- в ПВХ трубах или коробе.

Почему? Потому что, так Вы всегда будите иметь доступ к электрическим кабелям и сможете всегда быстро добавить дополнительный, заменить на другой или перенести розетку или выключатель. И к тому же не повредите электропроводку, когда будите сверлить стены.

Основные принципы планирования схемы электропроводки гаража.

Давайте рассмотрим конкретные принципиальные схемы электропроводки для гаража отдельно с вводом 220 и 380 Вольт.

Схема электропроводки на 220 Вольт в гараже.

Большинство гаражей подключены к однофазной электросети 220 Вольт и на электрический щит приходит извне 2 или 3 провода электропитания на вводной двухполюсный автомат 25 или 32 Ампера. От него фаза и ноль подключаются к электросчетчику, с которого фаза идет на автоматы, а ноль на нулевую шину, на которую будут подключаться все нули на УЗО, диф автоматы или напрямую к электропроводке в случае, если линия подключена к обычному автоматическому выключателю.

Обычно в гаражах электрики ставят два автомата на освещение- один на сам гараж, а второй на смотровую яму и подвал. Так же вполне хватает 2 УЗО с автоматическим выключателями или двух ДИФ автоматов для подключения двух групп розеток.

Схема электропроводки на 380 Вольт в гараже.

Если Вы планируете использовать электрооборудование на 380 Вольт в гараже, тогда Вам необходим пяти или 4 жильный ввод электропитания в гараж, который подключается на трехфазный вводной автомат, а после него подключается элетрический счетчик, от которого уже запитан общий трехфазный автомат (на рисунке ДИФ с нулевым подключением).

Электропроводка в гараже также необходима, как и в любом другом бытовом или подсобном помещении. Без света не обойтись вечером, но электричество необходимо также и для работы различного оборудования: аккумуляторного зарядного устройства, гайковерта, насоса для подкачки шин, автоминимойки, электродрели и т.п. О том, как проложить проводку в гараже, будет рассказано в этой статье.

Монтаж электропроводки в гараже начинается сразу после окончания возведения стен, перекрытия и установки ворот. На первом этапе электропроводка в гараже своими руками невозможна: ввод силового кабеля после всех необходимых согласовательных работ с поставщиками электроэнергии и руководством гаражного кооператива осуществляет электрик. Его задача – монтаж наружной электропроводки.
Наружная электропроводка выполняется кабелем для наружных работ от изоляторов на опорах (на трубостойке) или от распределительной коробки, являющейся частью централизованной линии. Это может быть или воздушная линия, или подземный кабельный ввод: все зависит от технических условий.
Для воздушного ввода (он используется чаще всего) важно, чтобы кабель находился на высоте (минимум):

• 6 м от земли при монтаже над проезжей частью;
• 3,75 м при монтаже над пешеходной зоной;
• 2,75 м от земли возле гаража.

Используется для этого изолированный гибкий кабель с медными (не менее 6 мм² в сечении) жилами или алюминиевыми (не менее 16 мм²). Вводится он под кровлю таким образом, чтобы попадание дождевой воды внутрь помещения было невозможно. Кроме того, выполняется защита гофрированной металлической трубой. После этого производится герметизация резинобитумной мастикой.
Если кабель прокладывается под землей на глубине менее 2 м, его следует дополнительно защитить железобетонными плитами или стальным коробом. Кабель должен быть соответствующего типа, защищенный от грызунов специальной пропиткой, а от механических повреждений – броней. Для его ввода в фундаменте строения должно быть предусмотрено отверстие, а для защиты ввода установлена труба.
Подсоединение индивидуального силового кабеля возможно только после снятия напряжения, что имеет право выполнить только квалифицированный специалист. Оканчивается монтаж наружной проводки установкой двухполюсного автоматического выключателя непосредственно в гараже. Как правило, такие автоматы располагают недалеко от входной дверцы, в распределительном щитке.
После этого начинается монтаж внутренней электропроводки. Такая проводка в гараже своими руками — выполнимая работа для того, кто владеет основами электротехники. Существуют определенные правила, которые необходимо выполнять, поэтому далее – информация о том, как сделать электропроводку в гараже.

Приступаем к внутренним электромонтажным работам

Прежде, чем начинается монтаж, составляется схема электропроводки в гараже. Далее – по пунктам.
1. Вначале продумайте, где необходимы розетки, учитывая при этом высоту стеллажей, месторасположение полок. Электрическая схема проводки в гараже может быть нанесена непосредственно на стену: соответствующими символами обозначаются распределительные коробки, выключатели, розетки, места установки светильников на потолке и на стенах. Выключатель не должен перекрываться входной дверью.
2. Следует учитывать, что для освещения погреба и смотровой ямы можно использовать только пониженное напряжение – 36 В, так как в гараже бывает повышенная влажность и присутствие испарений топлива. Необходимо предусмотреть установку понижающего трансформатора.
3. Распределительные коробки размещают таким образом, чтобы разделить внутреннюю сеть на отдельные группы с целью уменьшения расхода кабеля и равномерного распределения нагрузки. Как правило, группа освещения и розеточная группа монтируются независимо друг от друга.
4. Кабели прокладывают, обычно, на расстоянии 100-150 мм от потолка. Розеточную группу монтируют с помощью кабеля с тремя жилами, из которых одна – для заземления: это необходимо для безопасности.

5. Системы автоматического открывания ворот и сигнализации (при наличии) коммутируются с электросетью и оборудуются блоком бесперебойного питания.
6. Заземляющий контур из четырех двухметровых уголков необходимо смонтировать еще до заливки фундамента, пока грунт открытый. Если площади для заземляющего контура не достаточно – монтируют штыревое заземление. Шину для подсоединения заземляющих жил кабелей выводят в электрощиток.

Скрытый монтаж электропроводки

Разводка электропроводки в гараже, построенном из блоков пенобетона или кирпича, может быть выполнена скрытым способом:

• по линии прокладки кабелей выполняются штробы
• в них укладывается электропроводка
• затем «примораживается» с помощью водного раствора алебастра в нескольких местах.

Существует и другой способ:

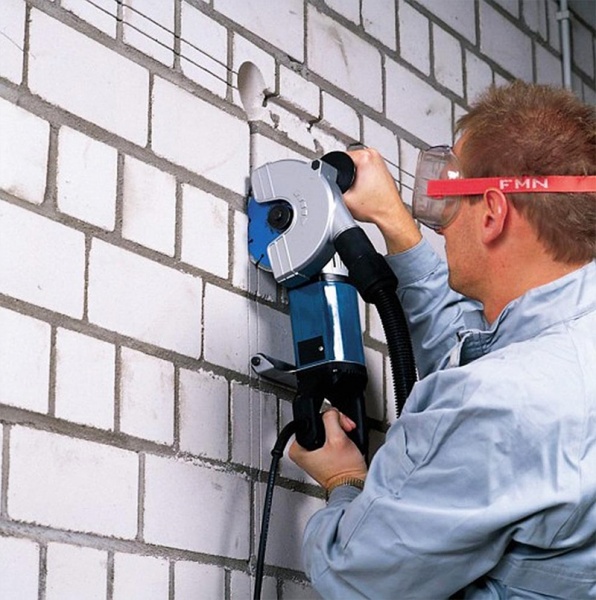

• С помощью алмазного круга, установленного на болгарку, прорезаются узкие и глубокие канавки.
• Торцом укладывается плоский кабель марки ВВП-1×2 или ВВП-1×3 (сечение медной жилы – 1,5 мм² для освещения и 2,5 мм² — для розеточной группы). Это дает определенные преимущества: не требуется «примораживать» кабель (он надежно держится в узкой штробе), работа выполняется быстрее и легче.
• Если требуется проложить два кабеля в одном направлении, приходится делать широкую штробу или две параллельных прорези.
• Кабель прокладывается только горизонтально или вертикально: это необходимо для того, чтобы не повредить проводку при навешивании полочек.

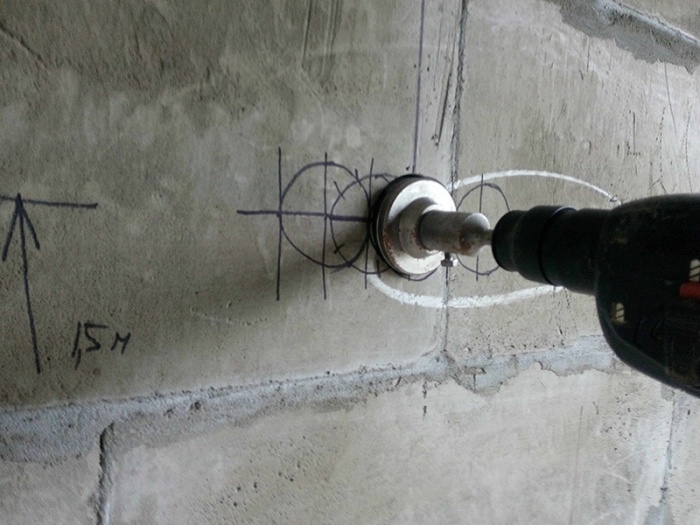

• Встроенные розетки и выключатели устанавливаются в пластиковые подрозетники, отверстия для которых подготавливают с помощью коронки – специальной насадки для перфоратора.

• Когда вся разводка выполнена, штробы с кабелем заделывают штукатурным раствором, после чего можно приступать к облицовке стен керамической плиткой или к штукатурным работам.

Наружный способ монтажа

Электропроводка в гараже (фото для наглядности представлено) не обязательно должна быть скрытой: к интерьеру «домика для авто» не предъявляют высоких требований, а для металлических гаражей наружная электропроводка является единственно возможным решением.
Проще всего выполнить разводку с помощью пластиковых коробов. Их размеры выбираются в соответствии с толщиной и количеством кабелей. Крепят короба, выполняющие преимущественно декоративные функции, к кирпичным (бетонным) стенам и потолку с помощью дюбелей, а после окончания монтажа закрывают крышками на защелках.

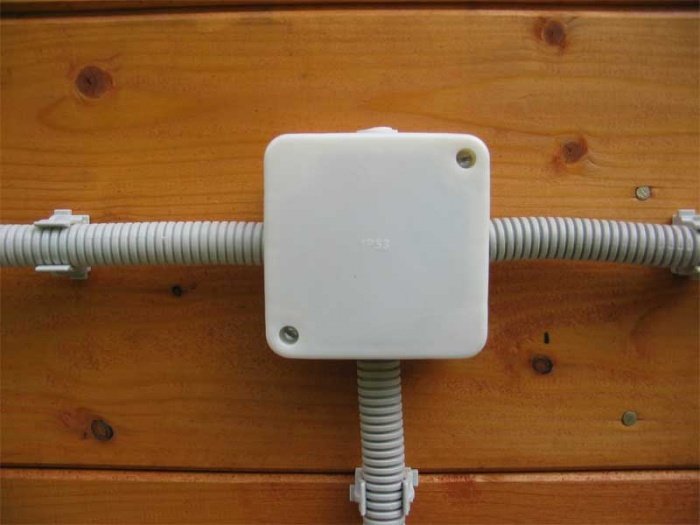

Для гаражей из листового железа больше подходит пластиковая или металлическая гофрированная труба. Ее крепят хомутами к стенкам, для чего используют уже имеющиеся крепежи, соединяющие листы. Если для крепления хомутов необходимо сверлить отверстия в металле – под шляпки винтов с наружной стороны вставляют герметизирующие прокладки из мягкого металла (меди, алюминия): резиновые или пластиковые со временем разрушатся, и в образовавшиеся щели будет затекать дождевая вода.
Для наружной проводки необходимы розетки, выключатели и распределительные коробки наружного типа.

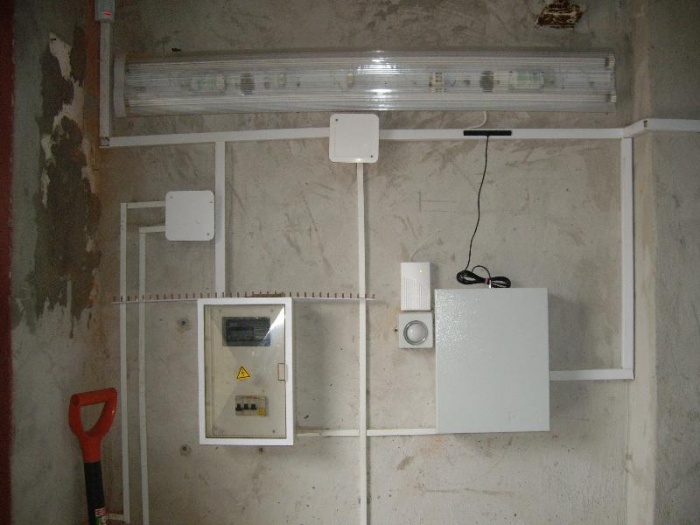

Монтаж электрического щитка

1. Каждый заранее подписанный кабель внутренней проводки вводят в электрический щиток. Для устройства последнего необходим металлический навесной или встраиваемый шкафчик (в зависимости от типа проводки), с дверцей.
2. Устанавливается электросчетчик и группа автоматов, которые крепят на DIN-рейке.
3. К счетчику подключается кабель, отходящий от вводного двухполюсника.
4. Каждый кабель подключается фазным проводом к выводной клемме соответствующего расчетного нагрузке автомата.
5. Входные клеммы соединяются общим проводом и подключаются к выходной клемме электросчетчика.
6. Нулевые и заземляющие провода соединяются на отдельных колодках.

Будет не лишним установить устройство защитного отключения и реле напряжения: в случае критического изменения его амплитуды это реле мгновенно отключит внутреннюю сеть, тем самым спасет приборы от порчи.
Собирается электрощиток при отключенном вводном двухполюсном автомате. По окончании выполняется пробное включение и проверка работоспособности всех элементов сети.

Выбор электрокабеля для проводки - важный и ответственный этап в процессе организации подключения гаража к электричеству.

Требования, предъявляемые к электрическим линиям

Выбирая кабель для проводки, руководствуйтесь советами опытных электромонтажников или собственными расчетами. Существуют общепринятые правила и СНиП, которые регламентируют применение металлических шнуров для кабелей. И использование этих правил обеспечивает безопасность и долговечность проводки в доме или гараже.

Прежде чем выбрать электрокабель, учтите, что сеть должна выдерживать значительную нагрузку, ведь в гаражах включают не только лампочки, но и:

• болгарки
• станки
• сварочные аппараты

Если не предусмотреть это , можно столкнуться с проблемами в виде замыкания или пожара, а это может иметь неприятные последствия не только для техники, но и для людей.

Для настройки электропроводки редко используют отдельно металлические шнуры. Обычно применяют трехжильный кабель. В его основе лежит алюминиевая или медная проволока. В зависимости от типа металла она обладает разным сечением и выдерживает разный уровень напряжения.

Автоматы и УЗО

Автоматы применяются с учетом нагрузки, которую может выдержать электросеть в помещении. При ее увеличении автомат отключает подачу электричества, чтобы избежать замыкания. Используют такие типы автоматов:

• в быту - от 3000 А
• на вводе в квартиру - от 6000 А
• в производственных помещениях - 6000-10000 А

В гараже целесообразно ставить автомат третьего типа . Проводка должна соответствовать допустимому напряжению. Не пренебрегайте этим правилом, ведь слишком сильная нагрузка может привести к серьезным последствиям.

Для защиты человека от повреждения током применяется еще один вид автоматов - устройство защитного отключения. Оно не только отключает ток в момент случайного прикосновения к электросети, но и служит для контроля состояния их изоляции. Существуют приборы, которые совмещают в себе функции обычного автомата и УЗО. Их очень удобно использовать в небольших помещениях.

Алюминиевый провод

Алюминий - распространенный материал, соответственно, кабели с ним стоят меньше, чем с медью. Также этот материал достаточно легкий, поэтому его удобно использовать для уменьшения воздействия на место крепления.

Такая проводка обладает повышенным электрическим сопротивлением, поэтому по новым требованиям рекомендуется применение электрошнуров с сечением не менее 16мм. А это значит, что используется электрокабель большей толщины. При этом стоит учитывать, что этот металл обладает свойством окисляться при взаимодействии с кислородом, а образующаяся пленка имеет пониженную токопроводимость. Находясь в кабеле, она появляется в верхней части, уменьшая тем самым поперечное сечение и увеличивая сопротивление. При значительном напряжении такой металлический шнур нагревается. Но этого можно избежать, если использовать в гараже проволоку с достаточным сечением.

Существуют правила эксплуатации таких электрокабелей:

• достаточное поперечное сечение
• применение зажимных контактов и специальной смазки для соединения отдельных частей
• срок эксплуатации составляет не более 25 лет

Алюминий обладает свойством расширяться при нагревании. То же самое происходит с металлическими шнурами. При нагрузке они могут увеличиться в диаметре, но после остывания приобретают привычную форму. За счет этого может наблюдаться ослабление контактов на концах электропроволок, поэтому периодически проверяйте и подтягивайте их. Также обязательно ставьте автоматы или УЗО в гараже.

Медный провод

Электропровода из этого металла характеризуются меньшим удельным сопротивлением. То есть при одинаковом размере сечения такой металлический шнур пропустит больше тока, чем алюминиевый. Также медный провод имеет следующие свойства:

• устойчив к физическому воздействию
• обладает большим сроком эксплуатации
• не снижает уровень токопроводимости при окислении

Как и алюминий, медь окисляется. Но пленка, образующаяся на поверхности, имеет совсем другие свойства. В отличие от пленки на алюминии, она обладает большей токопроводимостью. Но ее легко нарушить, для этого достаточно скрутить два электрокабеля. Окисление происходит при невысокой температуре, процесс ускоряется при нагревании меди свыше 70 градусов.

Исходя из свойств медного электропровода, очевидно, что его использование позволяет получить качественный и безопасный кабель для проводки в гараже.

Сравнение свойств электропроводов и применение их в одной проводке

Данные таблицы наглядно показывают, насколько медные провода эффективнее. Если вы не имеете возможности сделать всю проводку в гараже из кабеля электропроводами из меди, комбинируйте. Но при этом желательно придерживаться некоторых рекомендаций.

Определите, какие розетки будут использоваться для мощных приборов и подведите к ним провода из меди. Так вы обезопасите себя от перегрева кабеля и его выхода из строя. А к осветительным приборам можно подвести алюминиевые провода. Нагрузка на них не настолько велика, поэтому здесь можно сэкономить, но не забывайте об установке автоматов. Учтите, что скручивать медные и алюминиевые провода нельзя. Это обусловлено их физическими свойствами. За счет разной токопроводимости, места соединения будут нагреваться. Так как алюминий расширяется при нагревании, а медь нет, то будет иметь место некоторая деформация провода из первого металла.

Поэтому для использования электропроводов из разных металлов применяют соединение «орешек». В нем используются три пластины. Таким образом, разные металлы контактируют друг с другом через пластину. И удается избежать сложностей, которые возникают при скручивании разных типов электропроводов. Также соединение может происходить с помощью пружинных клемм, при этом зачищаются первые 15-20 мм проволоки. После этого она вставляется в отверстия, где зажимаются рычагами, в середине таких клемм находится смазка, которая предотвращает окисление.

Выбирая тип электрокабеля, ориентируйтесь на его маркировку. Есть электрошнуры, которые специально используют под штукатурку. Они устойчивы к воспламенению и горению. Другие виды удобны при работе с гипсокартоном, они не только не горят, но и не дымят. Также важный параметр - количество жил. Дополнительно электрошнур маркируется буквами, которые означают вид изоляции. Она может быть выполнена из ПВХ или вообще отсутствовать.

Для удобства использования гаража, крайне важно провести необходимые коммуникации. Сюда включается канализация, водопровод и электричество. Если без воды и канализации еще можно обойтись, то вот без света никак. Поэтому после окончания строительных работ не забудьте провести электричество. Даже если вы уже какое-то время пользуетесь гаражом, разводка электропроводки в гараже будет не лишней. Именно этому вопросу и будет посвящена эта статья. В дополнение к теории, мы предлагаем вам интересный видеоматериал и фотографии, на которых изображены отдельные процессы работы.

Планируем схему электропроводки в гараже

Первый шаг, от которого будет зависеть успех в этом деле - создание схемы электропроводки. Важно все продумать и произвести необходимые расчеты. Так, планируя схему обязательно определите место, где будет ввод силового кабеля. Также обозначьте место для электрощитка, место установки лампочек, выключателей и розеток.

При создании схемы электропроводки обратите внимание на такие нюансы:

• Прокладка электропроводки в гараже должна осуществляться строго по вертикали и горизонтали. Если необходимо выполнить поворот, то только на 90°.
• От потолка электропроводка должна находится не ближе чем 150 мм, а от всевозможных коммуникаций, на расстоянии от 150 мм.
• Монтаж выключателя и розеток осуществляете исходя из вашего предпочтения и потребности. Что касается выключателя, то лучше, чтобы он был на расстоянии от 150 мм от откоса гаражных ворот.
• Если в гараже есть смотровая яма или подвал, то в них не рекомендуется размещать розетки. Это объясняется высокой влажностью в этих местах.
• На освещение и розетки должны быть отдельные УЗО.
• В смотровой яме устанавливаются светильники мощностью 12 вольт.

Совет! Не стоит прокладывать электропроводку в гараже однофазную. Лучше проложить трехфазную, которая справится с возможными нагрузками.

Требования для электропроводки в гараже

Перед тем как сделать электропроводку в гараже стоит уделить внимание и другим техническим нюансам. В частности, какие требования к ней предъявляются. Как правило, в гараже преимущественно находится его владелец, поэтому электропроводка должна быть надежной, функциональной и безопасной. Что касается эстетики, то она может уходить на второй план.

Что касается техники безопасности, то лучше отдать предпочтение закрытой электропроводки. Как быть, если у вас металлический гараж? Понятное дело, проложить закрытую проводку не получиться. В таком случае на помощь придут специальные гофры, в которые укладывается кабель. Эти гофры крепятся на поверхности стен.

Совет! Обязательно проведите заземление. Особенно если у вас металлический гараж, без заземления никуда. Это повысит безопасность при эксплуатации.

Другой важный нюанс, который нельзя игнорировать - сырость. Она есть практически во всех гаражах, так как в большинстве случаев отопление отсутствует. Соответственно покупайте светильники класса защиты IP44 и более. Выше уже говорилось о том, что лучше проложить трехфазную электропроводку. Это будет огромным плюсом, если вам необходимо будет оборудовать мастерскую в гараже.

Важно! Прокладка трехфазной электропроводки в гараже требует особого разрешения с энергонадзора. Поэтому предварительно получите все разрешения, чтобы не пришлось платить штрафы.

Собираем инструменты и материал

Чтобы сделать электропроводку в гараже своими руками необходимо собрать подходящий строительный материал и инструмент. Итак, из инструментов, вам может пригодиться:

• Кусачки.
• Острый нож.
• Дрель/перфоратор.
• Набор отверток.
• Молоток.
• Зубило.
• Изолента.
• Отвертка-индикатор.

Из материалов необходимо приобрести:

• Провода.
• Электрический щиток.
• Выключатели.
• Розетки.
• Осветительные приборы.
• Лампочки.
• Гофру при необходимости.
• Распределительные коробки.

Методы прокладки электропроводки

Как уже говорилось в этой статье, есть 2 метода прокладки электропроводки в гараже:

1. Скрытый.
2. Открытый.

В первом случае изготавливаются штробы, в которые закладывается кабель. Провода фиксируются в штробах алебастром или специальными скобами из пластика с интервалом в 300 мм. Далее монтируются также скрытым способом распределительные коробки. После проверки системы на работоспособность, производится оштукатуривание всех штроб.

Совет! Предварительно сфотографируйте прокладку всех проводов. Такие снимки вам пригодятся, если спустя время вы захотите повесить полочки или просверлить отверстие. В противном случае можно забыть, как именно прокладывались провода и пробить электропроводку.

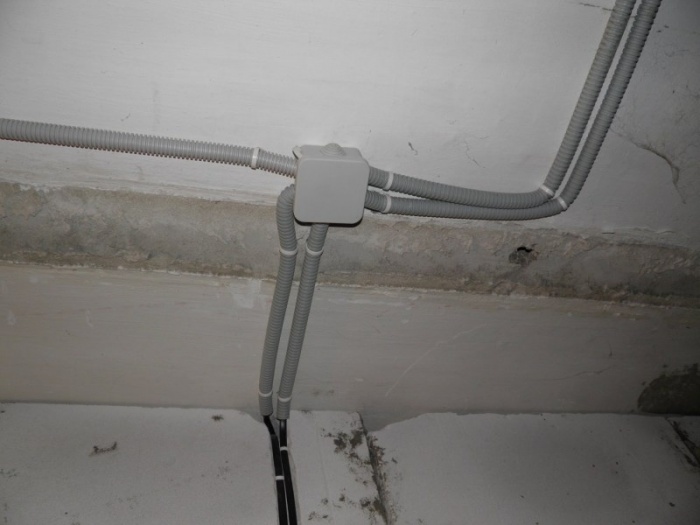

Другой метод наружный. Он более проще и чище. Преимущественно используется в металлических или бетонных гаражах, где изготовить штробы проблематично и нереально. По стенам закрепляются специальные короба, по которым прокладывается электропроводка. Кабель помещается в специальную гофру, которая защитит его от влаги и других механических повреждений. Также необходимо использовать надежные крепления, которые позволят продолжительное время удерживать проводку в неизменном виде.

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей. Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Провести электропроводку в своем гараже не так уж и сложно. Однако, здесь требуется много внимания. Поэтому следующие советы и рекомендации будут вполне нелишними:

• Старайтесь избежать большого количества скруток. Прокладывайте на длинные участки, целые отрезки кабеля.
• Также существует вариант заключающийся в том, чтобы каждую точку оснастить индивидуальным УЗО. В этом случае от щитка будут идти отдельные кабеля на каждую осветительную точку. Безусловно, этот метод затратный. Однако качество электропроводки будет высоким. Особенно легко провести проводку данным методом если у вас не так уж много точек.
• При проектировании выделите розетку для подключения более мощного оборудования. Например, сварочного аппарата и тому подобное. За счет этого в условиях гаража, вы сможете выполнить ряд сложных операций, а в будущем организовать небольшую мастерскую.
• В целях экономии используйте кабеля разного сечения. Например, для розеток применяйте 2,5 мм 2 , а для освещения достаточно 1,5 мм 2 .
• Заранее подумайте, будет ли в гараже устанавливаться верстак. Отталкиваясь от этого, вы сможете установить возле него достаточное количество розеток. Также можно подвести отдельное освещение, что позволит вам в нормальных условиях выполнять те или иные работы.
• Рассчитайте количество розеток так, чтобы не было много лишних. Помните, что для каждой розетки необходим провод и другой материал, более того тратится немало времени для их прокладки.

Учитывая все советы и рекомендации, мы уверены в том, что вы сможете сделать электропроводку в гараже своими силами. Помните еще о том, что подавать напряжение в электропроводку следует только после проверки на правильность монтажа. Для этого обычно используется специальный агрегат для измерения сопротивления. Если будут обнаружены те или иные дефекты, не стоит лениться, а сразу их устранить. Это позволит произвести безопасный запуск электропроводки в гараже.

Итак, мы основательно рассмотрели с вами вопрос о том, как сделать проводку своими силами. Это вполне реально, главное быть внимательным на каждом этапе. Но учтите тот факт, что если вы еще никогда не имели дело с электропроводкой и вы чувствуете, что сами не справитесь, то попросите помощь. Так, вы сможете предотвратить множество проблем. Более того, вы избежите ненужного перерасхода строительного материала. В дополнение предлагаем вам внимательно ознакомиться с фото и схемами в этой статье. Также посмотрите видео, в котором наглядно и просто показано, как выполнить поставленную задачу. Мы уверенны, что предоставленный материал будет для вас полезным и вы сможете справиться со всей работой самостоятельно.

Что ни говори, а без электричества в гараже никак не обойтись. Даже если вы появляетесь в нём всего пару раз в день на пять минут, чтобы забрать, а потом поставить машину. Ведь вы не будете загонять автомобиль впотьмах, и к тому же периодически надо заряжать аккумулятор. Ну, а для большинства владельцев, гараж – это второй дом. Поэтому был, есть и остаётся актуальным такой вопрос, как проводка в гараже. Поговорим об этом подробнее, как делать, с чего начинать, какие требования и правила соблюсти?

Схема электроснабжения

Перед тем, как провести проводку в гараже, особое внимание уделите схеме электроснабжения. Какое бы ни было строение – огромный дом или небольшой гараж – начинать всегда надо именно с неё. Прежде всего, нарисуйте схематический чертёж вашего помещения. Что должно быть на нём отражено?

• Вводная линия, которая подходит к зданию гаража.
• Места, где будут установлены светильники – само гаражное помещение, яма для осмотра машины, погреб. Возможно, над каким-то станком (токарным, сверлильным) понадобится дополнительное освещение.
• Положение распределительного щитка, правильнее всего устанавливать его у входа. Когда будете покидать помещение, вы сможете спокойно его обесточить и сразу выйти на улицу, а не пробираться впотёмках через весь гараж.

• Запланированные места для розеток (около верстака, рабочего стола или станка, в другом месте, где возможно понадобится подключать электроинструмент).
• Приблизительный маршрут электропроводки гаража (то есть, по какому пути вы планируете подводить провода от распределительного щитка к светильникам и розеткам).
• Если у вас в гараже будут находиться механические станки, компрессор для накачки шин, то отобразите на схеме их место расположения, потому что к этим токоприёмникам потребуется подвести отдельные линии от индивидуальных автоматов.

Схема электрической проводки в гараже делается для того, чтобы чётко определить количество нужных материалов – розеток, выключателей, автоматов, светильников, распределительных коробок.

Вы составите список, пройдёте по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберёте качественные, доступные для вас коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определиться с максимальной нагрузкой. Вы посчитаете суммарную мощность всех потребителей электроэнергии и правильно подберёте по сечению и номинальному току вводные и отходящие кабели и автоматы.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

• приёмника молний;
• проводника, отводящего ток в землю;
• заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Согласно правил, в радиусе 4 м заземлитель надо оградить, чтобы в случае удара молнии человек не попал в зону действия шагового напряжения.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Освещение

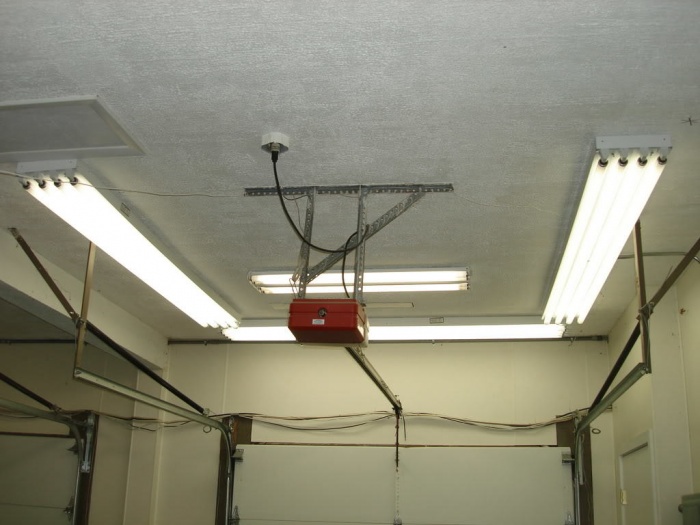

Осветительная электропроводка в гараже своими руками выполняется без каких-либо сложностей. Особенно, если гараж у вас только для хранения автомобиля, в этом случае вообще достаточно пары светильников.

Если же вы проводите в гараже всё свободное время, занимаясь ремонтом машины и другими работами, то помимо основных осветительных приборов на потолке могут понадобиться ещё дополнительные на стенах. Желательно также установить ещё один прибор освещения над входом в гараж. А также, если у вас есть там различные станки, то не лишними будут светильники прямо над этими рабочими местами.

Рационально будет расположить на боковых стенах люминесцентные светильники и подключить их к двухклавишному выключателю. Одной клавишей включается одна сторона, второй – другая. Это очень удобно, если машина стоит внутри гаража и вам необходимо производить какие-то работы с одной стороны, например, менять колёса, заниматься с крыльями или дверками. Включили одной клавишей нужную сторону освещения и занимайтесь себе спокойно, потом точно также перешли на другую сторону.

Для осветительной электропроводки в гараже своими руками вы можете установить следующие светильники:

• модели НБП, ПСХ, НПО, НСП, рассчитанные на лампы накаливания;
• модели ЛПО и ЛСП люминесцентных светильников;
• наиболее выгодные светодиодные светильники, у них самый долгий срок эксплуатации, при этом низкий расход электроэнергии. Они работают при любой температуре, но есть один недостаток – это цена, стоят такие приборы освещения не дёшево.

Помните, что металлические корпуса осветительных приборов обязательно подлежат заземлению.

Если монтируете источники света на высоте ниже 2 м от уровня пола, то они должны быть защищены от случайного механического повреждения.

Правила монтажа проводки для подсобных помещений

Зачастую гаражные капитальные строения оборудуются ямами для осмотра машин и подвалами. Поэтому перед тем, как сделать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

Чтобы обеспечить безопасную эксплуатацию осветительной проводки в яме для осмотра и подвале, надо запитывать её с помощью понижающего трансформатора 220/36 В. В силу того, что эти помещения углублены и бывают сырыми, сам трансформатор следует располагать у входных ворот в гараж либо около распределительного щитка.

В сухих подвалах можно применять для освещения напряжение 220 В, но подключение надо выполнять через дифференциальный автомат или УЗО.

Проводка осветительная в гараже для подвального и смотрового помещения осуществляется открытым способом по поверхностям потолков и стен, допускается использование труб или электротехнических коробов из пластика.

Подвал и яма для осмотра должны быть подключены от распределительного щитка двумя независимыми линиями. Запрещается устанавливать в них коммутационные аппараты. Если уж будет крайняя необходимость, то в сухих смотровых ямах и подвалах допускается монтаж розеток и выключателей с классом защиты не меньше IP 44.

Яма для осмотра имеет стеснённые размеры, поэтому для монтажа светильников сделайте ниши. Когда такой возможности нет, то используйте светильники, имеющие защитную решётку. При использовании переносных дополнительных светильников подключайте их при помощи понижающего трансформатора (36 В) или автомобильного аккумулятора (12 В).

Основные элементы распределительного щитка

Как правильно собрать распределительный щиток в гараже? Чаще всего владельцы автомобилей и гаражных помещений упрощают схему и обходятся лишь автоматическими выключателями, пренебрегая другими элементами защиты. Да, это гораздо дешевле, но не всегда оправдано. Желательно, чтобы в щитке были смонтированы следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старинный гараж с одной лампочкой по центру и одной розеткой, вполне можно обойтись только вводным автоматом. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различный электроинструмент, систему обогрева, зарядные и пусковые устройства.

В схеме отходящие автоматические выключатели располагаются после прибора учёта.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обыкновенными автоматическими выключателями, или дифференциальные автоматы. Их основная цель – защита человека от токов утечки, которые возникают в случае повреждения изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам придётся работать с электрифицированным инструментом в подвале либо смотровой яме, где окружающая среда имеет повышенную влажность.

• Реле для контроля напряжения. В гаражных кооперативах очень много умельцев, которые с утра до вечера что-то мастерят. Не всегда среди них только первоклассные профессионалы, находятся и те у кого, «очумелые руки», поэтому часто в гаражах случаются неисправности в электросети. Например, при обрыве ноля в трёхфазной схеме появится повышенное напряжение, что в свою очередь может привести к сгоранию двигателей и ламп освещения. Реле, контролирующее напряжение, в подобной ситуации автоматически обесточит вашу схему и спасёт оборудование.
• Ограничители перенапряжения. Их устанавливают в случае запитки гаража от воздушной ЛЭП. Во время грозы в линию может ударить молния. Установленные на ВЛ разрядники должны погасить попавший потенциал, но остаточная величина всё-таки может оказать влияние на проводку. В этом случае спасут схему ограничители, они отведут повышенный потенциал на контур земли. Устанавливаются эти защитные элементы между вводным автоматом и счётчиком. В случае отсутствия ограничителей, когда приближается гроза, отключите вводной автомат на гараж.

Внутренняя проводка

Если на момент строительства гаража в нём сразу делалась скрытая проводка, то вы вполне можете воспользоваться ею, лишь усовершенствовав согласно своей схеме. Если таковой нет, то время своё не тратьте, стены не штробите, выполняйте разводку открытым способом.

Кабель выбирайте с медными жилами и оболочкой из негорючих материалов, подойдёт марка ВВГнг, прокладывайте его в кабель-каналах, гофре или металлических трубах.

Для осветительной нагрузки достаточно будет сечения 1,5 мм 2 , для розеток 2,5-4 мм 2 .

Однофазная проводка

Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит примерно так:

1. На распределительный щиток приходит вводной кабель и подключается к входным контактам общего автомата. Для однофазного электроснабжения 220 В достаточно двух- или трёхжильного провода, а автомат лучше всего подойдёт двухполюсный, на номинальный ток 25 А или 32 А.
2. После него монтируется счётчик электрической энергии, к которому подключаются фазный и нулевой провод.
3. После счётчика ноль идёт к нулевой шинке, а фаза на отходящие однополюсные автоматы.
4. К нулевой шинке подсоединяются все нули дифференциальных автоматов и УЗО.
5. Через однополюсные автоматы запитано освещение, через дифференциальные – розетки.

Как правило, вся электрика в обычном гараже состоит из двух-трёх автоматов для освещения (помещение самого гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы можно заменить устройствами защитного отключения (УЗО) в связке с обыкновенными автоматическими выключателями.

Трёхфазная проводка

Очень многие владельцы гаражей не просто ставят в нём на хранение автомобиль и изредка занимаются им, но и выполняют различные работы на специальном электрооборудовании. В этом случае разводка электропроводки в гараже понадобится трёхфазная (380 В). При таком варианте электричество на распределительный щиток подаётся четырёх- или пятижильным вводным кабелем.

Жилы проведённой в гараж линии подключаются к трёхфазному вводному автомату, после него в схеме идёт счётчик электроэнергии, затем ещё один общий автомат трёхфазного исполнения.

Для подключения однофазных автоматов освещения берите одну фазу с общего автомата. Только равномерно распределяйте нагрузку, не цепляйте все однополюсные автоматы на одну фазу. Для этой коммутации вам достаточно будет двух- или трёхжильного провода (одна жила – защитное заземление).

Линию 380 В для подключения трёхфазных электрических приборов выполняйте четырёх- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! На время, когда в гаражном помещении не находятся люди, электропитание необходимо отключать. Этого требует техника пожарной безопасности.

Вкратце рассказали вам, как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь всё гораздо проще, можно осилить и самому без помощи профессионалов. Хотя, если ваш гараж, находится в кооперативном массиве, будьте уверены, там помощники найдутся.
