Электротехнические работы, а также прокладывание электрических сетей без надлежащего инструмента не выполнить, поэтому у каждого электрика имеется свой комплект инструментов и приспособлений.

И порой у хорошего специалиста по электрике набор инструментов не уступает по количеству с инструментом того же автослесаря.

Типы инструмента

Инструмент электрика можно подразделить на основной и вспомогательный.

Также инструменты еще можно поделить по виду использования: электротехнические – электрик ими выполняет проверку сетей, соединяет провода, устанавливает электротехнические приборы, и монтажные – при помощи которых производится прокладывание и монтаж электрической сети.

Электротехнического инструмента и проборов у электрика не так уж и много, но они должны быть всегда под рукой.

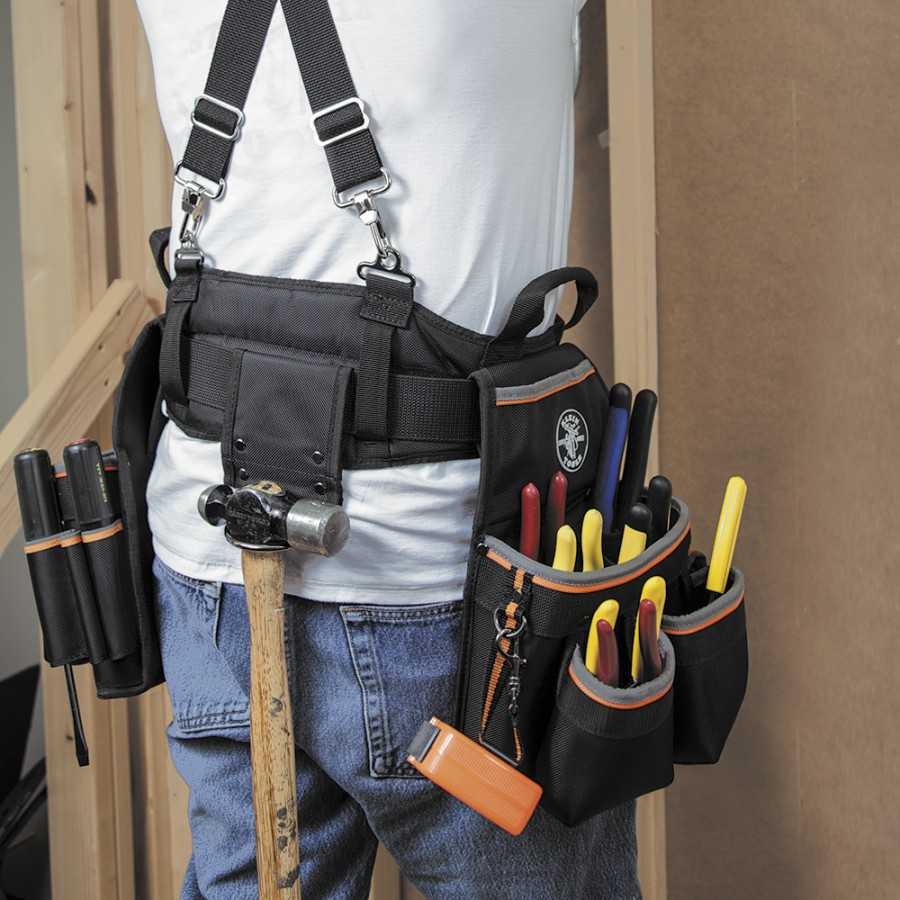

Зачастую для этого электрики используют специальные пояса с карманами под инструмент.

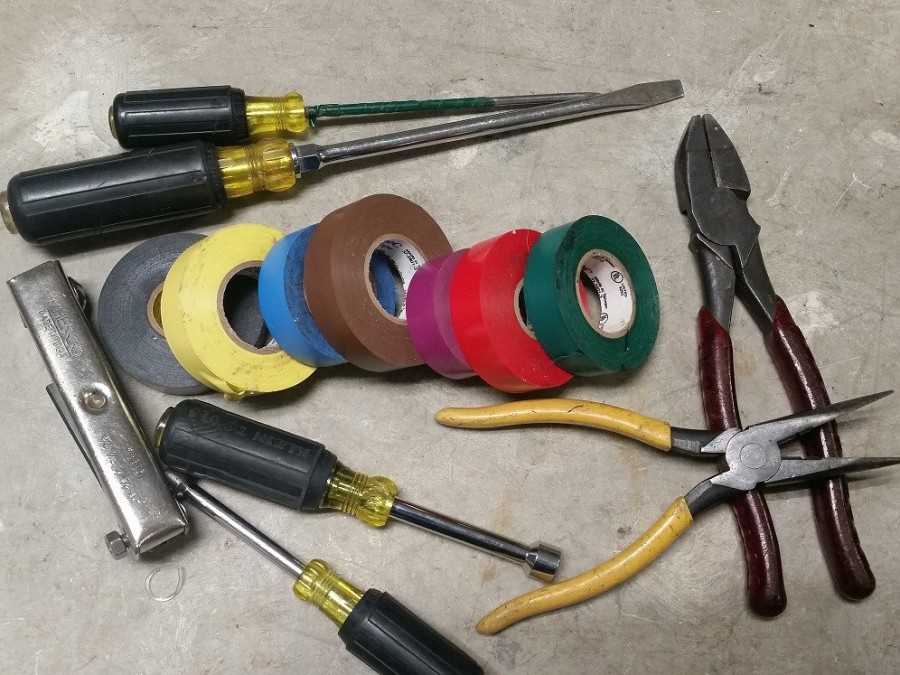

В этот комплект входит:

• Ножи;
• Набор отверток;
• Пассатижи, плоскогубцы, кусачки, стриппер;
• Измерительные приборы (мультиметр, токоизмерительные клещи);
• Изоляционные материалы.

При прокладке сетей, а также монтаже электрического оборудования электрику помимо указанного инструмента дополнительно может понадобиться:

• Перфоратор с насадками (буры, коронки);
• Шуруповерт;
• Штроборез;
• Пресс-ключ;
• Молоток;
• Уровень электротехнический, рулетка;
• Набор ключей рожковых и накидных;
• Инструменты под определенные условия работ.

И это только инструменты и оборудование, которое может понадобиться электрику, а есть еще и расходные материалы.

Но пока нас интересует только инструмент и приспособления, а также что ими выполняют.

Ножи

Итак, у хорошего электрика в карманах пояса находится несколько видов ножей. Первый – это обычный складной нож. Используется он для разных целей – обрезка, зачистка и т.д.

Основным же является электротехнический нож, со специальной формой лезвия.

Помимо формы его лезвие заточено с двух сторон, что позволяет производить зачистку проводки в двух направлениях – на себя и от себя.

Некоторые виды электротехнических ножей на конце лезвия имеют специальную пятку.

Такой нож позволяет срезать поясничную изоляцию провода без возможного повреждения внутренней изоляции жил.

Третий вид ножа, который может найтись у электрика – обычный строительный нож со сменными лезвиями. Использоваться он может, как и обычный складной нож.

Отвертки

Один из основных инструментов электрика – отвертки. У каждого специалиста найдется несколько видов отверток, но все они специализированные электротехнические.

Особенность их заключается в улучшенной защитой. Обычно у таких отверток жало сверху покрыто токонепроводящим материалом, оголенным является только кончик отвертки.

Обязательно наличие крестообразной и плоской отвертки. Лучшим вариантом является наличие нескольких отверток с разными размерами.

Также электриками используются индикаторные отвертки, которые помимо возможности закручивания-откручивания болтов еще и позволяют проверить наличие напряжения в проводке перед началом работ.

Простая индикаторная отвертка оснащена диодной лампочкой. При прикосновении жалом отвертки к проводу, если в нем есть напряжение, лампочка будет загораться.

Более сложными являются индикаторные отвертки с дисплеем. Помимо определения наличия напряжения в проводах, эта отвертка еще и выводит на дисплей вольтаж напряжения.

Часто на губках пассатижей имеются заточенные лезвия для перекусывания провода, однако ими мало кто пользуется, поскольку качество среза кабеля пассатижами невысокое, при этом край провода получается несколько сжатым.

Для перекусывания провода лучше использовать кусачки. Их лезвия имеют определенную форму, что позволяет сделать качественный срез без сжатия краев кабеля.

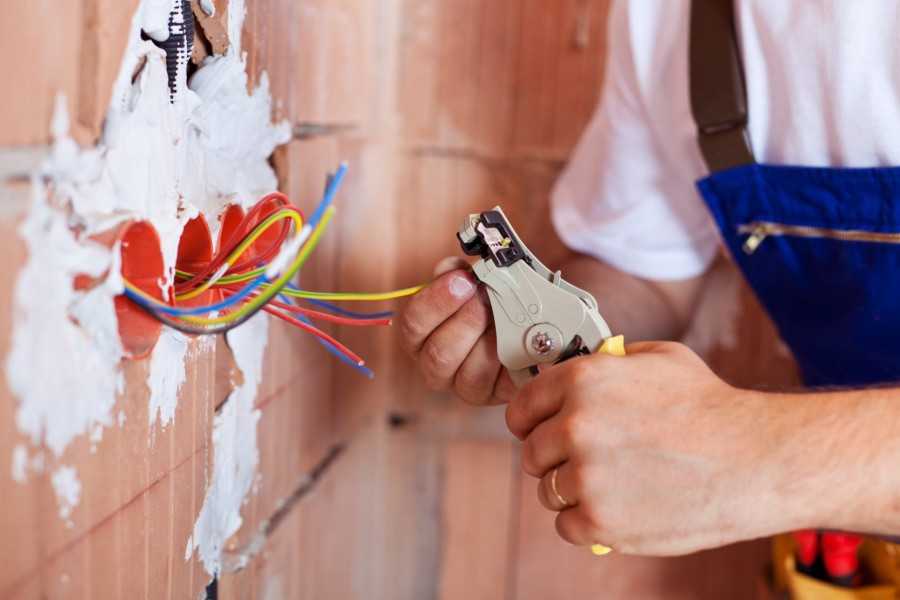

Стриппер – специальный инструмент, позволяющий быстро и качественно снять изоляцию с проводов, при этом он не повреждает жилы проводки.

Его использование дает возможность проводить монтажные работы значительно быстрее.

Измерительные приборы

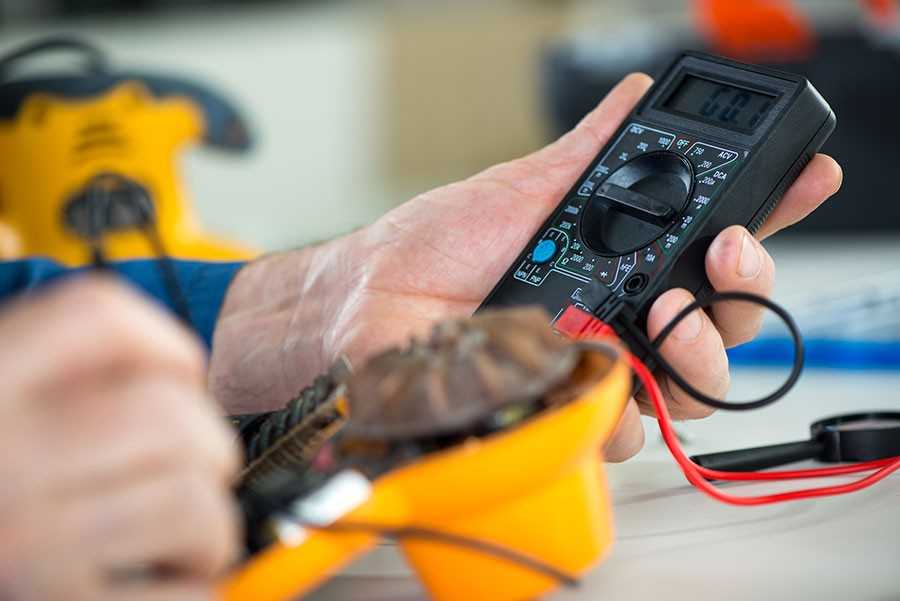

Важным является и наличие измерительных приборов. Появление значительно облегчило жизнь электрикам.

Достаточно иметь только этот прибор, чтобы произвести все необходимые замеры.

Вот только выполнить все замеры можно лишь путем подключения мультиметра к зачищенным проводам, что не всегда удобно.

Замерить силу тока без надобности в разрыве проводки для подключения позволяют токоизмерительные клещи.

Достаточно поместить провод в клещи, чтобы этот прибор показал силу тока. Исходя из этого, выходит, что оба этих прибора электрику нужны.

Встречаются и комбинированные приборы, включающие в себя и мультиметр и токоизмерительные клещи.

Изоляционные материалы

Обязательным является наличие изоляционных материалов. Электриками применяются два вида такого материала – изоленты и термоусадки.

Оба этих вида позволяют заизолировать места соединения, чтобы исключить возможность прикасания человека к оголенным проводам, находящихся под напряжением.

Изоленты бывают тканевые (хлопчатобумажные, лавсановые), пропитанные специальным изолирующим клеем или же полиэтиленовые, с клеящейся поверхностью.

Термоусадки – трубки из изоляционного материала разных диаметров, которые от воздействия высокой температуры сжимаются и прилипают к поверхности соединения.

Инструмент, необходимый для монтажных работ

Перейдем к инструменту, который понадобиться электрику для прокладки и .

Итак, перфоратор с бурами позволяет проделать отверстия в стенах здания для протягивания проводов.

Этим же прибором, но с коронками, делаются углубления в стенах для установки розеток, выключателей, распределительных коробок.

Шуруповерт понадобится для быстрого закручивания всевозможных шурупов при монтажных работах, к примеру, для закрепления тоннелей, в которые будет закладываться проводка. Также при работе на удалении от источника промышленной сети удобно использовать специальные .

Штроборезом в стенах делаются небольшие углубления для прокладки в них проводки – штробы.

Без этого прибора электрику проделывать штробы придется либо перфоратором, либо угловой шлифмашинкой с алмазным кругом, что очень неудобно и трудоемко.

Пресс-ключ используется электриками для сжатия специальных медных колпачков на скрутках проводки. Применение этого ключа позволяет усилить соединение скрутки проводов.

В целом для электротехнических работ дома может понадобиться самый разнообразный .

Однако без основного инструмента качественно выполнить требуемые работы специалисту будет практически невозможно.

Наборы инструментов для электрика — потребность профессии, или необходимость? Людям, занимающимся электромонтажными работами, приходится использовать массу ручных инструментов: от простой отвертки до штангенциркуля или лазерного уровня. Классический набор приспособлений помещается в небольшом чемодане, польза от которого несоизмерима с габаритами.

Отвертка, изолента, клещи… А что ещё пригодится электрику в работе?

Наборы инструментов для электриков, конечно, отличаются, но зачастую включают в себя как минимум 6 предметов:

• Тестер или мультиметр — для измерения напряжения и других вычислений.
• Диэлектрическая отвертка — необходима для работы в электросетях и силовых токопроводящих точках, находящихся под напряжением.
• Обычные плоскогубцы
• Изоляционная лента
• Паяльник — инструмент для нагрева и пайки деталей

Также в наборе может быть ряд других вспомогательных приборов, таких как:

• Разного вида и предназначения клещи
• Отвертка с изоляционной рукояткой или индикаторами для определения фазы
• Молоток, кувалда, зубило и стамески
• Пассатижи, плоскогубцы
• Ключи для болтов и гаек
• Изоляционные ленты разных цветов
• И многое другое

В дорогих кейсах содержится более 70 инструментов, идеальных для проведения наиболее качественных электромонтажных работ — они больше всего нужны профессиональным электрикам.

Выбираем инструменты правильно

Как выбрать инструмент для электрика? Всё зависит от потребностей конкретного человека. Для замены лампочки понадобятся только руки, а вот чтобы выявить неисправность в проводке — целый ряд приборов. Для мелких работ по дому хватит и вышеописанных 6-ти предметов, но если речь идет о профессиональной деятельности, здесь всё гораздо сложнее.

Инструменты для электрика бывают двух видов: основные и вспомогательные. Кроме этого, по типу работ они делятся на электротехнические и монтажные — одни нужны при проверке сетей, соединения проводов и установки приборов, другие, к примеру, для прокладывания проводки.

Ножи

Во многих случаях электрику необходимо два вида ножей: один обычный, вспомогательный, другой специальный, электротехнический — им удобнее снимать изоляцию, не рискуя повредить сам провод.

Отвертки

В работе используются не только обычные отвертки, но и специализированные, электротехнические. Некоторые покрыты изоляционным материалом, имеют датчики для проверки фазы и позволяют и обладают прочими полезными свойствами.

Наличие крестообразной и плоской отверток обязательно, но также необходимо иметь универсальный инструмент с разными насадками.

Отвертки, отображающие вольтаж напряжения, очень полезны в работе. Обычно они выдерживают до 500v, что вполне приемлемо.

Плоскогубцы и пассатижи

В ящик для инструментов электрика часто кладут плоскогубцы или пассатижи, с помощью которых удобно работать с проводами: скручивать, загибать или удерживать в нужно для присоединения положении.

Отметим, что для перекусывания провода лучше подойдут кусачки, нежели пассатижи — лезвия последних обычно слабо заточены и пережимают угол кабеля, что не есть хорошо.

Снимать изоляцию с кабеля проще и быстрее специальным стриппером, нежели ножом. Однако отсутствие данного инструмента не должно стать проблемой для опытного мастера.

Измерительные приборы: тестеры и мультиметры

Мультиметр — очень важный прибор для электрика. С его помощью проходят измерение напряжения, сопротивления проводников и многое другое, что существенно упрощает работу.

Если провода для замера нельзя зачистить, применяются токоизмерительные клещи: кабель зажимается наконечниками прибора, и на экран выводится информация о силе тока. Для удобства на рынке существуют комбинированные аппараты по типу клещи+мультиметр.

Изоленты и термоусадки

На фото инструментов для электрика, если говорить о наборах, мы всегда видим изоляционные материалы — без них работа с проводами, через которые проходит ток, практически невозможна.

Изоляция мест соединений проводов проходит либо с помощью специальной ленты, либо термоусадки — трубки, внутри которой содержится материал прилипающий к поверхности кабеля при нагреве.

Инструменты для электромонтажных работ

Для установки проводки в помещении необходим перфоратор со специальной насадкой, чтобы проделать отверстия в стенах. Им же удобно подготавливать места для розеток, выключателей и т.д.

Шурупы гораздо проще закручивать шуруповертом на аккумуляторах — так мастер не будет привязан к общей сети здания, а значит сможет работать в условиях отсутствия электричества.

Прокладывать проводку без использования штробореза очень проблематично — этим электроинструментом специалист проделывает в стенах небольшие углубления, куда позже будут заложены кабеля.

Молоток, рулетка и средства индивидуальной защиты

Молоток — поистине универсальный инструмент для электрика, которым пригодится на всех этапах электромонтажных работ. То же самое касается измерительной рулетке — без неё даже узнать длину кабеля не получится (если на нем нет специальных обозначений).

Прочные очки, резиновые сапоги и перчатки, а также специальная униформа — то, без чего некоторые виды работ проводить крайне опасно. Очень важно защитить себя от возможного контакта с оголенным проводом.

Наборы инструментов для электрика — удобство или излишество?

Итак, что необходимо иметь каждому электрику мы узнали, теперь стоит ответить на другой вопрос — стоит ли покупать специализированные наборы? Конечно, да! Однако здесь всё зависит от ваших потребностей.

Для мелких домашних неурядиц, по типу выхода из строя розетки, подойдет малый набор, включающий в себя отвертки, плоскогубцы, пассатижи, изоляционные материалы и мультиметр.

В наборах, предназначенных уже для электромонтажных работ, можно найти шуруповерт, набор ключей, стрипперы, рулетку, разного вида отвертки, молоток и прочее.

Все инструменты, какие нужны электрику, легко достаются из пластмассового кейса или портфеля, и всегда находятся под рукой, что весьма удобно.

Фото инструментов для электрика

Добрый день, уважаемые посетители сайта «Заметки электрика».

Я уже посвятил на сайте много тем по электрике, но еще ни разу не упоминал про инструмент электрика.

И сегодняшнюю статью я хочу посвятить именно этой теме.

Любую работу нужно начинать только тогда, когда у Вас имеется необходимый инструмент для этой работы.

И электротехнические работы — это не исключение.

Выполнить электромонтаж, провести ряд испытаний и измерений электрических параметров электропроводки, а также и ремонт электрооборудования - не возможно осуществить без стандартного набора инструмента.

Также хочу Вам напомнить, что помимо инструментов промышленного образца, у каждого себя уважающего электрика имеется ряд самодельных простейших приспособлений.

Итак, приступим.

Ручной инструмент электрика

В набор для электрика обязательно должен входить ручной инструмент общего назначения.

На картинке выше я перечислил самый необходимый минимум. А теперь я поделюсь своим инструментом.

Весь ручной инструмент располагается у меня в пластиковом ящике и сумке «Matrix».

Ящик имеет два отделения. Верхнее отделение предназначено для более мелких ручных инструментов, нижнее отделение — более глубокое, что позволяет сложить инструмент чуть крупнее.

Если выложить на поверхность все, что находится в этом ящике, то получится примерно следующее:

Вот перечень инструмента, который помещается в мой пластиковый ящик и сумку (может что-то и упустил, т.к. писал на память).

1. Различные отвертки, бокорезы, утконосы, плоскогубцы (о них будет отдельный обзор)

2. Монтажные ножи для разделки кабелей и проводов

Для разделки плоских кабелей и проводов я пользуюсь исключительно .

Для снятия оболочки с круглых кабелей я применяю .

Также в резерве всегда имеются стандартные и самодельные ножи, и на всякий случай, даже канцелярский нож.

3. Резка кабелей и проводов

Для резки кабелей и проводов крупных сечений пользуюсь секторными ножницами (нуксами) НС-32 от КВТ.

4. Клещи для снятия изоляции (КСИ)

Мой фаворит в настоящее время — это .

Не так давно, в дополнение к клещам Книпекс, я приобрел себе .

Иногда я пользуюсь и более простыми КСИ: достаточно надежными клещами МБ-1М и неплохим китайским стриппером (без названия).

5. Пресс-клещи

Для втулочных наконечников типа НШВИ — имеются в наличие пресс-клещи ПКВк-6 от КВТ, а для медных наконечников и гильз - ПК-16у от КВТ.

Для опрессовки изолированных наконечников и гильз типа НКИ, НВИ, НШКИ и т.п. я пользуюсь .

6. Указатели низкого напряжения (УНН), мультиметры и детекторы

Для электрика по принципу работы необходимо проверять наличие или отсутствие напряжения в цепи, поэтому его набор инструмента не должен обходиться без

В качестве указателей низкого напряжения я применяю:

6.1. Однополюсные указатели в виде индикаторной отвертки

6.2. Двухполюсные указатели типа УНН-10К и ПИН-90М.

6.3. Указатель напряжения «Контакт-55ЭМ» — вот о нем .

6.4. Комбинированные приборы — цифровые мультиметры

Пользуюсь несколькими мультиметрами («тестерами»): Fluke 123, АРРА-97, М4583/2Ц, М890D. Вот фотографии некоторых из них.

С помощью мультиметров можно проверять не только отсутствие напряжения, но и производить замеры параметров цепи (ток, напряжение, сопротивление, емкость, и т.п.).

Кстати, я создал наглядную инструкцию для новичков о том, (часть 1, 2 и 3). Знакомьтесь.

6.5. Электроизмерительные клещи

Совсем недавно я приобрел для себя . Очень полезный и нужный прибор. Рекомендую.

7. Лазерные уровни

Лазерный уровень необходим для электромонтажных работ, трассы электропроводки, и заканчивая установкой различных электроустановочных изделий (розетки, выключатели, светильники и т.п.). Я пользуюсь своими двумя лазерными уровнями: самовыравнивающимся LD-SL-01 и более простеньким Black Decker LZR-310 (США).

Отдельно для установки электроустановочных изделий (розетки, выключатели и т.п.) я пользуюсь .

8. Прочие принадлежности

И конечно же не обойтись без следующих принадлежностей:

• рожковые и торцевые гаечные ключи с размерами от 5,5 до 24
• зубило и молоток
• сверла по металлу и по бетону от 4 до 12 (мм)
• напильники и надфили
• ПВХ изолента и термоусадочные трубки
• налобный фонарь и «переноска»
• удлинитель
• карандаш, маркер

Также у меня имеется отдельный кейс для различной «мелочевки»: сверла, термоусадки, дюбеля, саморезы, гильзы, наконечники и т.п.

Электрический инструмент

В обязательном порядке в набор электрика должен входить и электроинструмент. С помощью электрического инструмента проводят множество подготовительных этапов работы. Их количество опять же зависит от рода выполняемой работы, но самым основными среди них являются перфоратор, болгарка (УШМ) и шуруповерт. Штробореза, к сожалению, у меня пока нет.

Перфоратор Штурм (Sturm RH2590) с вертикальным расположением двигателя, мощность 900 (Вт), максимальный диаметр сверления коронкой по кирпичу — 65 (мм), по бетону, соответственно, меньше. Сверлим им отверстия в бетоне коронкой 68 (мм) - без нареканий, но лучше не перегружать его таким образом.

Еще есть два перфоратора Makita. Позже выложу их фотографии и марки (на память не помню).

Шуруповерт Makita BDF-453 с 18-вольтовым аккумулятором. Нареканий к нему нет - вполне достойный аппарат, только вот за 2 года активной эксплуатации вышел из строя один аккумулятор из комплекта.

P.S. На этом статью я завершаю. И опять же повторяю, что каждый электрик сам определяет для себя перечень инструмента в зависимости от выполняемой работы. И не забывайте о правилах электробезопасности при работе с инструментом.

Выполняя такую специфическую работу как электромонтаж, невозможно обойтись без целого набора специальных инструментов. Причем должны находиться в полном порядке, поскольку именно от них зависит скорость и качество выполнения монтажных работ, а также в немалой степени и безопасность самого электромонтажника.

Основные виды оборудования для электромонтажных работ

Предложение самых различных электромонтажных инструментов настолько велико, что каждый человек без труда может собрать для себя необходимый набор, исходя их собственных предпочтений и потребностей.

Все электромонтажное оборудование делится на:
• измерительные приборы;
• ручной инструмент;
• электрический инструмент;
• вспомогательные приспособления и расходные материалы.

Измерительные приборы

Они совершенно необходимы для того, чтобы обезопасить себя и окружающих от поражения током. До начала работ после отключения автоматического необходимо проконтролировать отсутствие напряжения в отключенной сети с помощью специальных приборов.

К ним относятся:
• Пробник наличия-отсутствия фазы в сети 220 В (50 Гц). Это недорогой инструмент, с помощью которого можно найти фазу и проконтролировать наличие напряжения в сети. Обычно он выполняется в виде отвертки, но использовать его по этому назначению не стоит, так как корпус прибора непрочен и может сломаться;
• Более информативным прибором является универсальный мультиметр, который позволяет не только определить наличие напряжения в сети, но и диагностировать неисправности или проверить . При выборе прибора необходимо особое внимание обратить на качество щупов (они должны быть эластичными, мягкими и легко выдерживать изгиб), а также на качество корпуса (желательно, чтобы на него был надет резиновый чехол). Мультиметр должен иметь возможность измерения переменного и постоянного напряжения и сопротивления.
• Токовые клещи – позволяют измерять ток без прямого контакта с токопроводящими частями, подключаясь без разрыва цепи. Наличие дополнительных щупов дает возможность измерять также переменное и постоянное напряжение и сопротивление цепи.

Ручной инструмент электрика

Ручной инструмент хорошо известен, поскольку имеется практически в каждом доме:
• пассатижи (круглогубцы, кусачки);
• набор отверток;
• нож (универсальный или монтажный);
• зубило (пробойник, скарпель) – для штробления каменных поверхностей и устройства в них отверстий;
• молоток;
• набор гаечных ключей;
• рулетка длиной 7 – 10 м.

Тому, кто намерен самостоятельно не только чинить проводку, но и заниматься ее прокладкой, неплохо также иметь:
• клещи для опрессовки наконечников;
• кувалду, шлямбур;
• напильники;
• кабелерез;
• инструмент для снятия изоляции (стриппер).

Являются универсальным инструментом электрика. Они помогут снять изоляцию с проводов, перекусить провод или даже тонкий кабель. С их помощью можно стянуть или раскрутить ботовое соединение, если под рукой нет ключа. Поэтому на качестве пассатижей экономить не стоит.
Круглогубцы и тонкогубцы значительно облегчат работу с кабелем и упрощают монтаж к винтовым клеммам монолитных проводов. Важно, чтобы они были выполнены из прочного металла и имели ручки из качественного пластика.
Отвертки. В наборе желательно иметь прямые и крестообразные отвертки различной величины (одну мощную короткую, а другую с длинным жалом для работы в труднодоступных местах). При покупке лучше отдавать предпочтение инструменту, на ручках которого стоит отметка «1000V». Тогда его можно использовать даже под . Жало таких отверток обычно также покрыто пластиком.

Гаечные ключи – так как они полностью изготовлены из металла, использовать их можно только после снятия напряжения. Вместо набора различных ключей иногда удобно иметь один разводной ключ.
Неплохо также иметь в своем арсенале торцевой ключ с набором головок, так как в некоторых местах головки болтов и гайки должны быть утоплены.
Шестигранные ключи в наборе также не станут лишними, поскольку многие современные электроустановки укомплектованы болтами с головкой под шестигранный ключ.
Электрический паяльник понадобится там, где необходимо спаивание медных проводников. Для домашнего использования достаточно паяльника мощностью 60 Вт.
Клещи для опрессовки наконечников позволяют запрессовать жилы витой пары в наконечнике.
Стриппер – позволяет быстро снять изоляцию с проводов различного диаметра.

Электроинструмент

При производстве электромонтажных работ нередко приходится выполнять скрытую проводку в существующих стенах, устанавливать и крепить различные , выключатели и коробки. Для этих целей используются перфораторы, электрические дрели, болгарки.

Хороший перфоратор, оснащенный переходным патроном и разнообразными насадками, становится универсальным инструментом.

Вспомогательные приспособления и расходные материалы

Они не являются обязательными, но сильно облегчают производство работ.

К ним относятся:
• переноска, без которой сложно обойтись;
• лестница-стремянка;
• автономный источник света (ведь большинство электромонтажных работ производится при отключенном питании) – это может быть фонарик, питающийся от аккумулятора или батарей. Очень удобны фонарики, одевающиеся на голову и оставляющие руки монтажника свободными;
• штангенциркуль для измерения диаметра проводников;
• строительные карандаши и маркеры для разметки проводки и мест установки приборов;
• для пробивки ровных линий.

К расходным материалам относится изолента, без которой невозможно обойтись при электромонтаже. Лучше иметь как ПХВ ленту, так и х/б. Нередко она используется не по назначению. К примеру, для того, чтобы метить концы при отключении кабеля, поэтому желательно иметь ленту фазных цветов — красную (фаза С), желтую (фаза А), зеленую (фаза В).
В конечном итоге набор инструментов формируется в зависимости от объема и сложности работ.

Некоторые правила безопасности при производстве работ

Эти правила кажутся элементарными, но именно они чаще всего нарушаются и приводят к травмам.
• Приступая к работе, первым делом необходимо все обесточить!
• Не всегда под рукой имеется инструмент с изолированными ручками. Если так случилось, то не рискуйте – обмотайте ручки инструмента, включая торцы, изолентой в 2 – 3 слоя так, чтобы не осталось ни одной оголенной части.
• Во избежание прищемления пальцев при работе плоскогубцами берите инструмент в обхват, не закладывая пальцы между ручками.

• Не подставляйте руку под отвертку – она может соскочить с винта и травмировать вас.
• Для винтов различного размера используйте соответствующие отвертки, иначе можно испортить и винт и отвертку.
• При зачистке провода не держите провод на пальце – можно занозить палец металлической стружкой или порезать руку.
• При работе с не касайтесь голыми руками его рабочей части. Следите за тем, чтобы паяльник не перегревался – от этого страдает качество пайки и сам инструмент.
• При работе с электроинструментом нужно соблюдать меры безопасности, общие для оборудования, находящегося под напряжением.

Инструменты для электромонтажа

Ручной инструмент электрика

К ним относятся следующие:

Рис. 2.1. Молоток с изолированной ручкой и гвоздодером

Молоток

Лучше всего приобрести не один, а несколько с различной массой бойка. Трех молотков будет вполне достаточно для любой ситуации: с бойком в 600, 300 и 150 г. Самый маленький молоток пригодится, если надо будет забивать мелкие гвозди крепления электроустановочной скобы. Хорошо, если средний молоток будет иметь на обратной стороне гвоздодер (рис. 2.1).

В дополнение к молоткам хорошо иметь киянку - деревянную или резиновую. Она пригодится при работе со стамеской.

Набор ключей Просто необходим при выполнении соединения проводов при помощи сжи мов или болтов с гайкой, а также для откручивания соединений в различ ных устройствах, например распреде лительных щитах. Лучше всего иметь набор ключей с малыми размерами от 6 до 24 мм. Большие размеры вряд ли понадобятся, все-таки монтировать придется в домашних условиях, а не на заводе. На данный момент существуют универсальные наборы ключей с одной рукоятью и множеством насадок. Они намного удобнее и легче классических ин струментов (рис. 2.2).

Монтажный нож

Вещь универсальная. Пригодится в любом случае. Одно примечание: нож для электромонтажных работ должен быть с изолированной ручкой (рис. 2.3).

Если придется трудиться на высоте и таскать инструменты в монтажном поясе, можно приобрести или изготовить нож с ножнами, чтобы безопасно двигаться и без проблем извлекать его на ощупь (рис. 2.5).

Набор отверток

Еще одна необходимая вещь. Отвертки должны быть с изолированной ручкой и иметь как можно больше разновидностей рабочей части: шлиц (плоскую), крест и шестигранники (рис. 2.6).

Плоскогубцы Правильнее называть этот инструмент пассатижами, поскольку он включает в себя сами плоскогубцы, бокорезы и два резака для проволоки. Плоскогубцы всегда должны быть под рукой у любого электрика. С помощью этого инструмента выполняется множество операций. Пассатижи - поистине универсальный инструмент, использующийся практически во всех слесарно-монтажных работах. Электромонтажные плоскогубцы отличаются от обычных изолированными рукоятками (рис. 2.9). Рис. 2.9. Плоскогубцы (пассатижи) Круглогубцы Немного похожи на пассатижи. Отличаются более узкой специализацией - они предназначены для перекусывания проводов, скусывания торчащих шурупов или гвоздей и ни для чего более Зубило Это ударно-режущий инструмент, при помощи которого в камне или металле пробиваются бороздки и отверстия. Пригодится при штроблении каменных поверхностей, особенно в проблемных местах, куда не достает электроинструмент. К зубилу прилагается надеваемое на него приспособление из резины, предназначенное для защиты рук от ударов молотка, - грибок . Напильник Существует множество видов: от массивных рашпилей с грубой рабочей поверхностью до тонких надфилей. При электромонтажных работах пригодится напильник средних размеров, плоский или трехгранный (рис. 2.12). Он необходим для обтачивания жил проводников, стачивания изоляции и других работ, где требуется подгонка поверхностей. Рис. 2.12. Напильник Ножовка по металлу Состоит из ру кояти и рамки, на которую натя гивается сменное полотно для резки металла. Некото рые модели имеют специальную ручку, которая регулирует угол поворота по лотна. Применяется при резке массивного кабеля и для выпол нения сопутствующих работ (рис. 2.14). Рис. 2.15. Стамески с различной шириной режущей кромки Стамеска-долото Плотницкий режущий ин струмент, используемый при работах с деревом (рис. 2.15). Необходим для выдалбливания углублений в дереве, снятия фасок и зачистки пазов. Стамески отличаются формой режущей кромки: полулунной, прямой, фигурной, а также клювообразной. Работать можно рукой или при помощи молотка либо киянки. Пояс для инструментов Электромонтажные работы зачастую проводятся в труднодоступных местах: на высоте, в узких шкафах или межпотолочном пространстве. В таких условиях нужно, чтобы инструмент был под рукой. Монтажный пояс пригодится, когда необходимо не занимать руки и не зажимать в зубах весь арсенал инструментов. Он удобно крепится на поясе и имеет множество кармашков и петель, в которых можно разместить все, что нужно (рис. 2.16). Имеет множество модификаций для самых различных работ. Рулетка Один из основных измерительных инструментов (рис. 2.17). Пригодится для снятия размеров рабочих объектов, что требуется для определения количества кабеля, расстояния между электрическими точками и т. д. Для электромонтажных работ выбирают инструмент с наибольшей длиной - 7,5-10 м. При необходимости можно приобрести специальную рулетку с ма- Щ терчатой лентой длиной до 50 м. Штангенциркуль Инструмент для замера толщины проводов. Существует как механический штангенциркуль, так и цифровой (рис. 2.18). Последний намного дороже, но не требует специальных навыков в распознавании результатов измерения. Отвертка-пробник Ее еще называют индикатором или, точнее, индикатором фазы. Этот инструмент внешне похож на обычную отвертку и может использоваться по соответствующему назначению. Однако основная задача у отвертки-пробника совсем другая. В рукоятку индикатора, сделанную из прозрачного пластика, встроена неоновая лампа. На торце рукояти имеется шунтовый контакт. При необходимости определить наличие фазы на проводе жало индикатора приставляется к нему и контакт на торце прижимается пальцем. Если фаза есть, то вспыхнет лампа. Разновидностей пробников существует много (рис. 2.19 и 2.20). Среди них есть инструмент с многоцелевыми функциями. Помимо наличия фазы, с его помощью можно найти провод под напряжением, спрятанный в стене, или точно определить числовые значения напряжения и силы тока. Клас сические пробники рассчитаны на напряжение и силу тока домашней сети соответственно 220 В и 10-16 А. Рис. 2.19. Фазовый индикатор Рис. 2.20. Цифровая отвертка-пробник Лампа-пробник Если под рукой нет индикатора фазы, то простейший прибор для определения фазового напряжения можно изготовить собственными руками. Он состоит из лампы накаливания 40-100 Вт, двух проводов и лампового патрона Е 27. По сути, прибор представляет собой лампочку в патроне с двумя проводами (рис. 2.21). При контакте этих проводов с фазовым и нолевым проводами лампа загорится. Если напряжения нет, то и тока нет. Клещи для снятия изоляции Вещь очень полезная, особенно если вы не собираетесь ограничиваться мелким ремонтом, а хотите вс рьез заняться электромонтажными работами Обжимные клещи Инструмент для опрессовки кабельных наконечников (рис. 2.23). Обжимать гильзы для кабеля при помощи плоскогубцев не всегда удобно, да и соединение не будет надежным. При помощи обжимных клещей можно опрессовывать кабельные наконечники, гильзы и разьемы с высокой степенью надежности. Рис. 2.23. Клещи для обжима кабельных гильз Этот инструмент необходим для запрессовки жил витой пары в наконечнике. Без таких клещей невозможно соединить два компьютера в одну сеть или подключить один из них к Интернету (рис. 2.24). Рис. 2.24. Клещи для опрессовки наконечников Изолента Это скорее не инструмент, а расходный материал, но ни один электрик не обходится без изоленты (рис. 2.25). Она всегда должна быть в любом наборе инструментов. Этот гибкий изолирующий материал может быть нескольких видов. Классическая (на основе пластиковой ленты) может служить не только в качестве изолирующего материала, но и как метчик для проводов. Специально для этой цели изолента окрашивается в разные цвета. Матерчатая (черного цвета) хоть и уступает современным видам, но тем не менее пользуется популярностью у многих электриков. Она меньше реагирует на температуру и не так оплавляется, как изолента из резины. В настоящее время фирмы - произво дители инструментов для строительства предлагают комбинированные наборы различных приспособлений. Выбор лишь за фронтом работ и финансовыми возможностями (рис. 2.26).
