Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крыши Источник tues.ru

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначение Источник lestorg32.ru

Элементы стропильной системы двускатной кровли

Мауэрлат . По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.

Стропила , установленные под наклоном.

Конек , он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.

Затяжки . Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.

Балки перекрытия , которые формируют потолок в комнате и пол в чердаке.

Одна из балок перекрытия, которую называют лежнем . Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.

Опорные стойки , они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.

Подкосы , они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогоном Источник seaside-home.ru

Вам это может быть интересно! Теплая крыша – это немаловажная деталь при строительстве энергоэффективного дома. Из статьи по следующей ссылке Вы сможете узнать, .

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

крепление производится к коньку:

крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

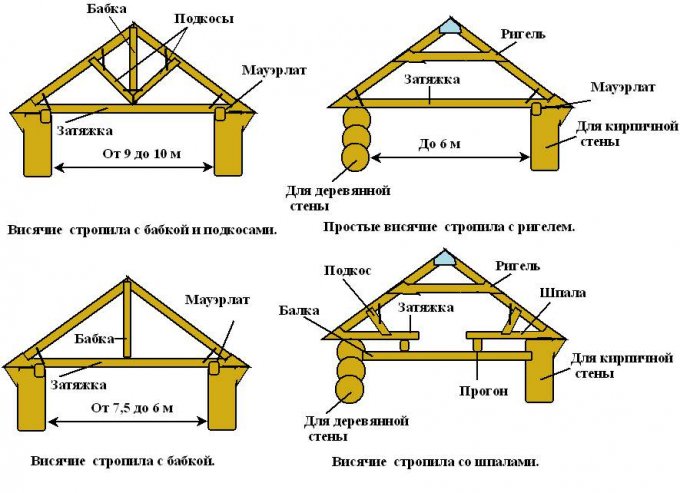

Висячие стропила крыши двускатной Источник postila.ru

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.

По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.

На стойки укладывают коньковый брус, который к ним же и крепится.

Производится попарно установка стропил двускатной крыши . Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.

Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нити Источник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типа Источник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Вас это может заинтересовать! Когда закончен монтаж стропильной системы, то приходит черед кровельных работ. Из статьи по следующей ссылке Вы сможете узнать, .

Расчет стропил

длина стропильных ног;

шаг их установки;

сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c 2 =a 2 +b 2 , где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l 2 +H 2 Источник remontik.org

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

Видео описание

В видео процесс монтажа стропильной системы:

И еще один момент. Стропила для двускатной крыши укладываются под определенным углом (на фото обозначен буквой «a»). Наклон выбирается с расчетом выбора кровельного материала. То есть некоторые покрытия нельзя укладывать на крыши, если угол наклона меньше требуемого. Вот несколько соотношений:

минимальный угол наклона стропильной системы для шифера – 22°;

для профнастила – 12°;

для металлочерепицы – 14°;

мягкой черепицы – 15°.

Соотношение уклона крыши к типу кровельного материала Источник arhplan.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта кровли под ключ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Чтобы построенное здание прослужило не один год, ему необходим как надёжный фундамент, так и крепкая система кровли, противостоящая превратностям погоды. Крыша должна с достоинством выдерживать большие нагрузки: сильные снегопады, резкие порывы ветра, обильные ливни. Лучше всего для этого подходит стропильная система крыши.

Стропильные фермы крыши и её виды

Стропильная система - основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

• приобретённого материала;
• размеров строения;
• габаритов дома;
• стройматериала для стропил;
• индивидуальных предпочтений заказчика;
• актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

• обрешётку - брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
• стяжки, воспринимающие растягивающие усилия;
• стойки из дерева, расположенные в вертикальном положении;
• мауэрлат - брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
• стропильные ноги - это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила - это наиболее элементарный вид стропильных систем, их характеристики:

Если крыша дома сложной конструкции, виды стропил можно чередовать. Например, при наличии опор или средней основной стены делают монтаж наслонных стропил, а при отсутствии таковых элементов - висячие стропила.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил - висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов - мауэрлат, для боковых - коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Стропильные фермы для различных типов крыши

При строительстве определённого здания обязательно используются стропильные системы того или иного вида, причём тип крыши будет полностью зависеть от проекта будущего строения.

Стропильная ферма для двускатной кровли

Двускатная кровля - это обычное строительство крыши для жилых строений, которые имеют не более трёх этажей. Предпочтение отдаётся именно такой конструкции из-за технических характеристик наклонной формы стропильной системы, а также благодаря тому, что монтажные работы проводятся легко и просто.

В состав стропильной системы двускатной кровли входят две прямоугольные наклонные плоскости. Верхняя часть здания с торцовой стороны напоминает треугольник. Главные составляющие двускатной крыши - это мауэрлат и стропильные ноги. Чтобы правильно распределить нагрузку по стропилам и стенам, монтируют подкосы, ригели и стойки, благодаря которым можно создать долговечную, жёсткую, элементарную и лёгкую схему установки конструкции для двускатной кровли.

Двускатная кровля считается наиболее простой системой для крыши, используют ее для жилых строений не более трёх этажей

Поверх стропил можно монтировать разреженную обрешётку или сплошную, а далее прикрепить на неё битумное покрытие, черепицу или какой-либо другой вид материала. Стропила и сама обрешётка обычно изготавливаются из брусьев или досок, которых скрепляют гвоздями, болтами или соединительными деталями из металла. Металлические профили можно применить в качестве стропил, благодаря чему перекрываются значительные пролёты. При этом не нужно использовать лишние стойки и подкосы.

Устройство стропильной системы для двускатной кровли позволяет равномерно распределить всю существующую нагрузку по периметру здания. Нижние концы системы делают упор на мауэрлат. Фиксируются они крепежами или скобами из металла. По углу наклона брусков для стропил можно определить, под каким углом будут наклонены скаты кровли.

Стропильная система для двускатной кровли позволяет равномерно распределить нагрузку от крыши по периметру здания

Стропильная система для вальмовой кровли

При обустройстве системы для вальмовой кровли потребуется установка разных типов стропил:

• нарожники (укорочённые);
• боковые;
• вальмовые основные;
• накосные (диагональные элементы, которые формируют скат в форме треугольника).

Стропильные ноги, расположенные сбоку, делаются из доски, а монтируются они идентично деталям традиционной скатной крыши с наслонной или висячей конструкцией. Вальмовые основные стропила - это наслонные части. Для нарожников используются доски или бруски, крепящиеся не только к мауэрлату, но и к диагональным балкам.

Для установки такого вида конструкции точно рассчитывается угол наклона, а также сечение накосных балок. От длины пролёта зависят и размеры деталей.

Чтобы вальмовая кровля не деформировалась от сильной нагрузки, следует точно рассчитать угол наклона диагональных балок для стропил

Соблюдайте симметричность при установке диагональных балок для стропил, иначе кровля деформируется от значительной нагрузки .

Стропильная система для ломаной крыши

Ломаная кровля - это конструкция со стропилами, которые состоят из нескольких отдельных элементов. При этом они должны располагаться под различными углами относительно горизонту. А так как нижняя стропильная часть находится практически вертикально, мансардное помещение здания получает дополнительную площадь, благодаря чему его можно использовать как жилое. Устройство такого вида крыши выполняется при строительстве четырёх- или двускатной конструкции стропил.

Рассчитывать четырёхскатную систему стропил нужно профессионалам, а вот двускатную ломаную кровлю можно сделать и самостоятельно, поскольку её монтаж очень прост. Для этого необходимо установить опорный каркас, который должен состоять из прогонов, а также стоек. Горизонтальные детали закрепляются с висячими стропилами. А вот к мауэрлату закрепляются опоры ломаной крыши укорочёнными ногами стропил.

Сборку стропил для ломаной двускатной кровли под силу выполнить и непрофессионалам, поскольку монтаж такой кровли очень прост

«Кукушка» в стропильной ферме

Так называемая кукушка на кровле - это небольшой выступ, который находится на мансардном этаже. Здесь расположено окно для лучшего освещения мансардной комнаты. Монтаж «кукушки» проводят тщательно, при этом контролируют параметры всей конструкции: глубину вреза, угол наклона и другие факторы. Однако перед этим производят необходимые замеры.

Первый этап работ начинается с монтажа мауэрлата (брус с сечением 10х10 см, который нужен для опоры строп). Стропильная система выступает в качестве скелета для кровельного материала. Для придания конструкции жёсткости применяют распорки, которые монтируют между двумя ногами стропил.

После завершения установки стропильной фермы укладывают обрешётку, вид которой зависит от купленного покрытия для крыши. Монтаж обрешётки делается сплошным или с определённым шагом. Для неё обычно применяют доски, ОСБ и фанерные листы. Кроме того, установка кровельного материала должна быть идентичной по всей кровле.

Основная сложность при установке подобной системы стропил - это расположение внутренних углов. В данных местах может скапливаться снег, а значит, возрастёт нагрузка, из-за чего изготавливают сплошную обрешётку.

«Кукушкой» на крыше называют небольшой выступ на мансардном этаже, под которым расположено дополнительное окно

Ферма стропил крыши-шале

Особенность устройства такой конструкции заключается в выносе козырьков, а также свесов за пределы дома. Кроме того, должны быть стропила и балки для кровли, выпускающиеся до трёх метров по сторонам здания. Каждый из этих элементов закрепляется кронштейном к стене строения в нижней части. Далее обвязывают края балок. Они служат как опора для покрытия кровли строения.

Но создавая большие свесы, необходимо производить монтаж армированного пояса параллельно с установкой шпилек для мауэрлата. Необходимо изготовить анкеры, способствующие закреплению консолей. В этом случае стропила превосходно зафиксируются анкерами и, кроме того, врезками.

Чтобы вынести боковые карнизы, делается коньковый брус, после чего на уровне мауэрлата выносятся балки, которые должны быть идентичными длине конька. На данные детали конструкции опирается ферма, а в дальнейшем - стройматериал для кровли.

При проектировании строения угол кровли-шале рассчитывают исходя из характеристик местного климата и прочих факторов. При угле ската около 45 о не берётся во внимание нагрузка от снега, поскольку при данном варианте он не задержится на крыше. При этом пологая кровля выдержит нагрузку от снега, однако надо делать монтаж усиленной стропильной фермы. Перед установкой кровли-шале подготавливается проект здания, ведь неординарность самой кровли, а также длинные карнизы и её свесы к этому обязывают.

Для крыши в стиле шале характерны козырьки, вынесенные на несколько метров за пределы дома

Стропильная ферма, предназначенная под мягкую кровлю

Мягкая кровля делается различными способами, однако существуют в технологических методах её постройки общие характеристики. Изначально надо провести подготовку. Обустраивая кровлю для дома из пенобетона или другого материала, сначала устанавливают мауэрлат, затем в верхних венцах здания производят врубку под балки потолка с шагом до одного метра. Рассчитывается расстояние между досками исходя из вида стропильной конструкции.

1. Монтируют отдельные части системы стропил. Чтобы полностью исключить риск, доски стропильных ног на земле прикрепляют шурупами. После создания стропильной фермы её поднимают на верх здания.
2. Закрепляют все элементы стропил с перекрытием потолка, внутренними досками, укосинами, а также ригелями. Далее эта основа для кровли станет единой целой конструкцией.
3. Следующий этап - обрешётка, которая под мягкую кровлю устанавливается с небольшими зазорами или вообще без таковых. Допускаются просветы не более 1 см. Довольно часто поверх досок производят монтаж выравнивающей фанеры. Её листы стелют по методу кирпичной кладки. Получившиеся стыки не совмещают с промежутками между фанерой и доской.

Если длины досок обрешёток не хватает, то стыки деталей необходимо располагать в различных местах. Таким способом можно правильно распределить участки, которые были ослаблены.

Самостоятельное изготовление стропильной системы

Перед тем как будет начат монтаж стропильной системы, к продольным стенам надо анкерами закрепить мауэрлат. Дальше нужно определиться с нужным сечением ног для стропил, зависящих от расстояния и их длины. Если есть необходимость в увеличении длины стропил, то соедините их различными крепёжными элементами.

При использовании различного утеплителя нужно выбрать идеальное расстояние между элементами стропил для того, чтобы уменьшить количество обрезков теплоизоляции .

Монтаж стропильной системы надо производить в таком порядке:

1. Делается шаблон, по которому собирается ферма. Берутся 2 доски, соответствующие длине стропил, и соединяются между собой с одного только края гвоздём.

   Шаблон для стропил под названием «ножницы» поможет быстро собрать всю стропильную систему кровли

2. Получится конструкция под названием «ножницы». Её свободные края кладут на опоры в местах соприкосновения стропильных ног. В итоге должен получиться финальный угол, то есть угол, под которым будет наклонен скат кровли. Его фиксируют несколькими длинными гвоздями и поперечными досками.
3. Делается второй шаблон, благодаря которому выполняется установка запилов на стропилах. Изготавливается он из фанеры.
4. На стропилах вырезают специальные монтажные запилы (используется для этих целей приготовленный шаблон) и соединяют их под углом наклона ската. Должен получиться треугольник, поднимающийся на кровлю по лестнице. Далее его надо прикрепить к мауэрлату.
5. Монтируются изначально два боковых фронтонных стропила. Правильный их монтаж в вертикальной и горизонтальной плоскости происходит за счёт временных подкосов, прикрепляющихся к стропилам.

   Для правильного монтажа всей стропильной системы устанавливается первая пара стропил на крыше

6. Протягивается шнур между этими вершинами стропил. Он обозначит будущий конёк и уровень других стропил, располагающихся в промежутке.
7. Поднимают и монтируют остальные стропила на изначально высчитанном расстоянии, которое должно составлять минимум 60 см друг от друга.
8. Если предусматривается громоздкая конструкция стропил, то её дополнительно укрепляют подкосами, подпорами и так далее.

   Громоздкую конструкцию стропил дополнительно укрепляют подкосами и подпорами

9. На специальных опорах устанавливают коньковый брус, к которому крепятся не только короткие, но и диагональные, и промежуточные элементы стропил.

   Правильное крепление конькового бруса обеспечивает надежность всей системы стропил

Типовые узлы стандартной стропильной системы

Прочность конструкции стропил зависит от идеально подобранного сечения досок, а также от высокого качества стропильных узлов. Соединение деталей для конструкции крыши делается согласно установленным правилам.

Главные типовые узлы в стропильной системе:

• опорный узел стропил на мауэрлате;
• коньковый;
• узел совмещения верхних затяжек и всей стропильной системы;
• закрепление подкоса, стойки, а также стропил и балки.

После того как была выбрана конструкция стропильной системы, надо составить план, в котором выделить все узлы. В каждой конструкции они изготавливаются по-разному, поскольку это зависит от разных нюансов: вида кровли, её размера, угла наклона.

Стропила из профильной трубы - это металлоконструкция, которая собирается с использованием решетчатых стержней. Само производство таких ферм является процессом весьма трудоёмким, однако и более экономичным. Для изготовления стропил применяют парный материал, а косынки являются соединяющими элементами. Конструкция стропил из профильных труб собирается на земле, при этом применяются клёпки или сварка.

Благодаря таким системам, перекрываются любые пролёты, но надо произвести правильный расчёт. При условии, что все работы по сварке будут сделаны качественно, в дальнейшем остаётся только перенести элементы конструкции на верх здания и собрать их. Несущие стропила из профильной трубы имеют множество достоинств, таких как:

Ригель в стропильной системе

Ригель - это достаточно широкое понятие, однако в случае с крышами он имеет определённое значение. Ригель представляет собой горизонтальный брус, который связывает стропила. Такой элемент не даёт крыше «распираться». Изготавливается он из дерева, железобетона, а также металла - всё зависит от вида сооружения. А служит ригель для распределения нагрузки, которую оказывает стропильная система.

Закрепляться он может в разнообразных местах между ногами строп. Здесь существует прямая закономерность - если ригель закрепить выше, то брус для его монтажа необходимо подбирать с большим сечением.

Способов фиксации ригеля к стропильной системе множество:

• болтами;
• гайками;
• шпильками с шайбами;
• специальным крепежом;
• гвоздями;
• смешанными креплениями, когда применяются параллельно разные виды крепежа.

Крепление существует с врезкой или накладное. В целом ригель - это расчётный узел, как, впрочем, и вся система строп крыши.

Ригель в стропильной системе предназначен для усиления конструкции кровли

Крепление стропильной системы

Для обеспечения надёжности системы стропил надо изначально выяснить, каким образом они скрепляются с опорной кровлей и коньком. Если делается крепление для предотвращения деформации кровли при усадке дома, то сверху стропила закрепляются шарнирной пластиной либо гайкой с болтом, а снизу - скользящей опорой.

Висячие стропила нуждаются в более плотном и надёжном креплении в коньке, поэтому в данном случае можно применить:

• накладные металлические или деревянные пластины;
• метод врубки;
• соединение с помощью длинных гвоздей.

В наслонной системе не соединяются между собой стропильные ноги, так как прикрепляются они к коньковому прогону.

Крепление стропил к мауэрлату происходит методом вырубки, которую делают в стропильной ноге. Благодаря этому способу крепления не ослабится опора кровли. Вырубка также делается при установке стропил на балки перекрытия. В данном случае врез делается и в опорной балке.

Видео: как сделать стропила своими руками

Таким образом, идеально подобранная система стропил и их конструктивные характеристики помогут создать основу для надёжной кровли для вашего дома.

Среди большого разнообразия видов крыш наибольшей популярностью на протяжении нескольких столетий пользуется . Относительная простота конструкции, отличная устойчивость, приспособленность под разные климатические условия – весомые аргументы, проверенные многолетней строительной практикой. Нижеуказанная информация будет полезна и тем, кем будет возводится стропильная система двухскатной крыши своими руками и тем, кто решит воспользоваться услугами профессионалов для понимания и контроля выполнения работ.

Типы двускатных крыш

Двухскатная крыша, также ее называют щипцовой, представляет собой две наклонные прямоугольные плоскости – скаты крыши, которые устанавливаются под определенным углом к наружным стенам здания. За счет угла наклона скатов обеспечивается естественный сток природных осадков (дождь, талая вода).

Крыши с неравномерными углами наклона скатов (т.е. расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Ломанная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Двухскатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали ее любимицей не только профессиональных строителей, но и начинающих специалистов.

Полувальмовая кровля - одна из разновидностей двускатных крыш, которая отличается оригинальным внешним видом и создает качественную защиту фронтона. Данный тип кровли особенно востребован в районах с высокой ветровой нагрузкой.

Первое, на что стоит обратить внимание при организации строительства двухскатной крыши – это угол ее наклона. В меньшей степени он зависит от архитектурных особенностей, но в большей степени от климатических особенностей региона, в котором будет возводиться крыша и от типа, устанавливаемой кровли. Крыши с крутым углом наклона устанавливается в регионах, которые подвержены частым выпадениям осадков. Районы с сильными зонами ветров требуют установку пологих скатов, чтобы разгрузить конструкцию от ветровых нагрузок.

Угол наклона скатов может лежать в пределах от 5 до 90°. Распространенным вариантом является крыша, имеющая угол наклона 35-45°. Такой вариант наиболее экономичный, в плане расхода строительных материалов и равномерного распределения нагрузки по всему периметру здания. При таком угле наклона чердачное помещение делается холодного типа и в дальнейшем оно не пригодно для проживания в нем.

Если необходимо обустройство чердачного помещения под жилую комнату, тогда необходимо использовать ломанную двухскатную крышу. В таком случае верхняя часть крыши станет более пологой, а нижняя будет иметь крутой уклон. Чердачное пространство увеличится и появится возможность использовать его под мансардное жилье. Для такого вида скатов усложнится конструкция стропильной системы по сравнению с использованием простого варианта.

Виды стропильных систем двухскатных крыш

Технология устройства стропильной системы для двухскатной крыши имеет различия в использовании опорных оснований для стропил. Различают висячую и наслонную систему стропил. Соответственно, стропильные системы используют в своей конструкции висячие, либо наслонные стропила. Существует и третий вариант - гибридный, когда в стропильной системе установлены оба типа.

Висячие стропила используют в сооружениях с расстоянием между опорами не более 6-6.5 метров.

Наслонные стропила устанавливают в зданиях с несущей средней стеной или со столбчатыми опорами внутри.

Несущими элементами конструкции в двухскатной крыше являются стропильная система и мауэрлат.

Стропильная система включает в себя такие элементы как: стропильные ноги, вертикальные стойки, наклонные подкосы, ригели, распорки, коньковой прогон. Все эти элементы, соединенные в единую конструкцию и формируют стропильную систему, как таковую.

Материал, из которого изготавливают стропила и другие элементы конструкции, может быть выполнен из дерева, железа и железобетона.

Перед использованием материала необходимо обратить внимание на то, чтобы попавшиеся сучки не превышали по своей длине трети толщины материала!

Мауэрлат – это брус с сечением от 100×100 мм до 200×200 мм, который подкладывается под стропильную ногу или прокладывается по всему периметру конструкции. Его предназначение - распределение равномерной нагрузки на наружные стены.

Монтаж мауэрлата происходит на верхнем стенном обрезе. Установка происходит либо по оси стены, либо со смещением к наружной или внутренней грани стены (но не более 50 мм от наружной грани). Перед установкой мауэрлата, под него подкладывают гидроизоляционный материал, в качестве которого, чаще всего, выступает рубероид. Соединение звеньев мауэрлатов должно быть прочным и происходит с помощью прямых замков.

Устройство стропильной системы

Основные виды стропильных конструкций :

• стропильные ноги противоположных скатов связаны горизонтальными затяжками (для ширины дома до 6 м);
• коньковый прогон опирается на вертикальные стойки, дополнительно используются наклонные распорки (для домов шириной до 10 м с пустым чердаком, конструкция рассчитана на высокие нагрузки);
• в качестве дополнительных точек опоры выступают горизонтальные прогоны, опирающиеся на вертикальные стойки, стропила связаны затяжками (для ширины дома до 15 м).

Стропильные конструкции изготавливаются из бруса сечением не менее чем 50×150 мм. Расположение перекладины выполняется на уровне будущего потолка чердачного помещения.

Если при возведении дома своими руками есть возможность поднять к месту монтажа готовые фермы, рекомендуется изготавливать стропила на земле, используя первый А-образный элемент каркаса в качестве шаблона.

Стропильные ноги рекомендуется выполнять из цельного бруса, но при необходимости можно срастить брус с двух сторон при помощи гвоздей или саморезов. Шаг стропил может быть рассчитан исходя из размеров листового утеплителя. В первую очередь устанавливаются крайние А-образные элементы, на которые крепится коньковый прогон, выполненный из бруса 100×150 или доски 50×150. Коньковый прогон придает жесткость всего каркаса.

Чтобы не ослаблять мауэрлат, прорези для крепления выполняют в стропилах, в результате чего стропило горизонтальной плоскостью прорези лежит на поверхности мауэрлата, а выступом упирается в вертикальную плоскость мауэрлата. Фиксация выполняется тремя гвоздями, два из которых забиваются с обеих сторон стропила, а третий – через его верхнюю плоскость.

Существуют различные способы крепления стропил в верхней части двускатной крыши, которые можно выполнить своими руками :

• Края каждой пары стропил разрезаются таким образом, чтобы при сопряжении плоскостей срезов стропильные ноги образовывали заданный угол наклона крыши. Затем стропила скрепляются между собой деревянными планками при помощи гвоздей, либо металлическими пластинами с болтовым соединением. В верхнюю плоскость стропил следует забить по гвоздю длиной не менее 150 мм;
• Стропила разных скатов размещаются на установленном коньковом прогоне, при этом их необходимо разрезать, чтобы горизонтальный участок равнялся по ширине половине толщины конькового бруса. Стропила между собой фиксируются металлическими планками, которые следует разместить над пролетом (висячее соединение, требует жесткого крепления ног к мауэрлату);
• Соединение внахлест - наиболее простой вариант, стропила наклоняют под одинаковым углом и соединяют их шпильками или болтами, используя широкие шайбы.

На следующем этапе монтируются такие виды элементов, как прогоны, стойки, подкосы и т.д., если они входят в выбранную схему каркаса. При монтаже важно контролировать вертикальность и горизонтальность конструкций. Ошибки, допущенные в процессе возведения крыши, исправить практически невозможно.

Особенности конструкции

Традиционным, широко распространенным вариантом являются симметричные двускатные крыши с прямыми скатами – щипцовые. Оптимальный угол наклона скатов составляет около 45° – такая конструкция способна противостоять серьезным снеговым и ветровым нагрузкам.

При желании оборудовать мансарду, используются другие виды крыш. В частности, это двускатная крыша с ломаными скатами – в верхней части скаты пологие, а в нижней имеют резкий уклон. Для крыш такого типа необходимо возводить стропильную систему более сложной конструкции.

В некоторых случаях выполняется несимметричная двускатная кровля, конек которой расположен со смещением относительно центра. Схема такой крыши разрабатывается с учетом особенностей здания. Двускатная крыша может быть и полувальмовой. В этом случае конструкция отличается от щипцовой крыши наличием скошенных кровельных элементов над фронтонами.

Монтаж стропильной системы

Прежде чем начать монтаж стропильной системы двухскатной крыши необходимо выполнить крепление мауэрлатов к продольным стенам с помощью анкерных болтов. Далее следует определиться с оптимальным сечением стропильных ног, которое зависит от их длины и расстояния между ними. Для этого необходимо произвести . Если требуется, чтобы пиломатериалы имели другую ширину и длину стропильных ног, то требуемый размер достигается путем их сращивания (наращивания) при помощи крепежных элементов.

Для использования утеплителя следует подобрать рациональное расстояние между стропилами таким образом, чтобы как можно меньше пришлось обрезать теплоизоляционный материал.

Если предполагается возвести кровельную конструкцию своими руками, требуется произвести расчет, исходя из ширины крыши и ее высоты до конька. Стандартная схема предполагает создание стропильной конструкции, в основе которой лежит равнобедренный треугольник. Простые геометрические построения и расчеты дают возможность вычислить длину стропильных ног: к квадратному корню из суммы квадратов высоты до конька и половины ширины крыши следует прибавить припуск на карнизный свес.

Требуемое количество стропил зависит от длины крыши и выбранного кровельного материала. Обычно шаг стропильных конструкций составляет 1,2 – 1,5 м. Не рекомендуется превышать данные значения.

На основании длины стропильной ноги и длины конька крыши (включая припуски на свесы) выполняется расчет площади кровельной поверхности – для этого указанные величины следует перемножить.

При расчете пиломатериалов необходимо учесть наличие таких элементов стропильной конструкции, как :

• мауэрлат;
• конек;
• стропильные ноги;
• стойки;
• ригели;
• подкосы.

В зависимости от вида кровельного материала определяется тип обрешетки. Она может быть разреженной (с разным шагом) или сплошной, под мягкие покрытия выполняют сплошную обшивку листовым материалом. Если монтируется полувальмовая кровля, также необходимо подсчитать количество кровельного и конструкционного материала для устройства вальм – треугольных срезанных вершин над торцевыми стенами дома.

Все деревянные элементы требуют обработки специальными составами, предотвращающими гниение, повреждение вредителями, возгорание.

Установка стропил происходит в следующем порядке :

Крепление мауэрлата

Каркас из стропил, выполненный своими руками, может крепиться к балкам перекрытия, но в этом случае все нагрузки на строительные конструкции сосредоточатся на местах крепления балок перекрытия. Такой вариант пригоден для небольших легких строений.

Чтобы обеспечить равномерное распределение нагрузки на верхнюю поверхность стен, параллельных коньку будущей крыши, монтируется мауэрлат, который послужит основой каркаса. Для изготовления мауэрлата используется деревянный брус сечением 150×150, 100×150 или 100×100. К стене он крепится одним из следующих способов :

Расчет нагрузок и угла наклона

Точный расчет стропильной системы двухскатной крыши - залог будущей прочности и надежности дома. При проектировании сложной кровельной конструкции ее расчет должен производить только профессионал. Самостоятельно можно произвести расчет крыши с небольшой площадью, воспользовавшись применением простых формул.

В самом начале определяются с углом наклона кровельных скатов. Угол наклона в 5-15° подходит для небольшого числа кровельных покрытий. Ввиду этого вначале выбирается кровельный материал, а уже потом рассчитывается стропильная система. При угле наклона выше 45° подходит любое кровельное покрытие, но вместе с этим растут и материальные расходы.

Также необходимо сделать , в зависимости от климатического района. Пределы снеговой нагрузки лежат в диапазоне 80-320 кг/м 2 . На кровле с углом наклона не более 25° коэффициент перехода от снегового покрова на крышу равен 1. Для крыш с уклоном 25-60° коэффициент принимается равным 0.7.

К примеру, при нагрузке снегового покрова на земле 120 кг/м 2 нагрузка на кровле с углом наклона 25-60° составит 120×0.7=84 кг/м 2 .

Ветровая нагрузка подсчитывается при использовании коэффициента изменения ветрового давления и аэродинамического влияния.

Подсчитывается вес кровельного пирога - постоянная нагрузка, которая включает в себя вес обрешетки, контробрешетки, утеплителя, кровельного материала, а также, в случае с мансардой, вес внутренней отделки потолков. Средняя величина постоянной нагрузки колеблется в пределах 40-50 кг/м 2 .

Правильно рассчитанная стропильная система, выполненная своими руками, способна выдержать высокие нагрузки, в том числе :

• давление ветра;
• давление снежного покрова;
• вес человека.

Кровля не должна оказывать сильное или неравномерное давление на строительные конструкции, которые передают нагрузку на фундамент дома.

От угла наклона кровли зависит ее сопротивляемость нагрузкам. Чем больше угол, тем прочнее должен быть каркас. Данный параметр также влияет на выбор кровельного материала.

Заключение

Устройство двускатной крыши подразумевает создание качественного кровельного пирога. Двускатная конструкция утепляется листовыми или рулонными материалами. Важно выполнить качественную пароизоляцию. Для финишной отделки применяются различные виды кровельных материалов, от стандартного шифера до высокотехнологичной черепицы.

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни, нагрузка от подстропильных балок передается на лежни через стойки.

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Щипцовая или двускатная крыша - это практичная, не сложная в монтаже и устройстве конструкция. Ее основные элементы имеют прочную защиту от различных негативных явлений. При правильно выполненном устройстве и выборе оптимального угла наклона скатов, чердачное помещение может быть использовано, как жилая комната. В этой статье мы разберем устройство двускатной крыши.

Конструкция стропильной системы двухскатной крыши может быть выполнена с использованием наслонных или висячих стропил. Разберем характеристику стропильной системы.

Наклонная

Наслонный метод - для установки необходимо наличие двух опор для низа и верха каждой стропилиной ноги. Используют такую конструкцию в деревянном доме, где есть мощные колоны или внутренние несущие стены. Данная система имеет свои конструктивные особенности, без которых их установка невозможна. Конструктивные особенности наслонного метода:

• За счет больших размеров перекрытия, конструкция требует дополнительных точек опор. Для достижения прочности используют дополнительные стойки и прогоны;
• При возведении стен из кирпича рекомендуется использовать мауэрлат;
• Установка опоры под коньковый элемент стропильной ноги.

Недостатком наслонного метода является влияние на планировку всего внутреннего пространства чердачного помещения. Если чердачное помещение планируется применять под хранение хозяйственных предметов, наслонный метод идеальный для устройства двускатной крыши.

Висячая

Висячий метод - для его установки необходимо наличие опоры для нижних стропильных ног. Используют в устройстве дома, где нет возможности зафиксировать опору под коньковый прогон. К основным конструктивным особенностям висячего метода относят:

• Стропильные фермы можно использовать для установки на стены готовых треугольников;
• Мауэрлат можно заменить на доску, которую укладывают на двухслойную гидроизоляцию;
• Затяжку выполняют из дерева.

Недостатком такой системы является то, что для ее возведения необходимо выполнить правильный расчет, который позволит грамотно выполнить карнизные узлы.

Для информации! Комбинированный метод устройства двускатной кровли включает в себя использование наслонного и висячего методов. Такой способ устройства конструкции позволяет выполнить равномерную нагрузку и создать скаты, которые не будут выходить за пределы выбранной кровельной конструкции.

На фото представлена стропильная система висячего и наслонного вида.

Стропильная система состоит из нескольких важных элементов:

• коньковый прогон;
• ригели;
• распорки;
• наклонные подкосы;
• стропильные ноги;
• вертикальные стойки.

В качестве материала для изготовления стропил и других элементов конструкции двускатной крыши, используют железо, железобетон и дерево.

Основные элементы и устройство крыши

Устройство стропильной системы двускатной крыши в деревянном доме состоит из двух наклонных скатов, расположенных под наклоном и срединных между собой в коньке. Торцевая сторона скатов напоминает форму треугольника, которая называется фронтоном. Конструкция двускатной крыши включает в себя следующие строительные элементы:

• Мауэрлат - это опорный брус крыши деревянного дома, его укладывают на верхнюю часть строения. Основная задача этой детали - равномерное распределение нагрузки от крыши на стены. В деревянном домике роль мауэрлата выполняет верхний венец сруба.
• Стропильные ноги - необходимы для устройства треугольника конструкции, ими фиксируют по обеим сторонам кровлю и соединяют в районе конька. Такой комплекс называется стропильная система. Стропила выполняют основной контур кровли, шаг установки ног зависит от размеров и формы кровельного покрытия.

Для информации! Увеличить прочность стропильных ног можно путем укладки доски на торец конструкции.

• Стойки - представляют собой опоры, которые выполняют поддержку стропильной системы деревянных домов. Монтируют их вертикально в месте конька.
• Затяжка - выполняет задачу скрепления ног, за счет чего весь комплекс прочно фиксируется и не разъезжается.
• Лежни - также выполняют функцию поддержки всей конструкционной системы

На фото показана двускатная крыша и ее основные элементы.

• Прогоны - является элементом, поддерживающим конструкцию кровли.
• Подкосы - представляют собой наклонные опоры, которые устанавливают под определенным углом и соединяются в ферме. Такое устройство кровли позволяет возвести жесткую конструкцию, способную вынести абсолютно любые нагрузки.
• Обрешетка - представляет собой собранную систему из досок, сверху которой укладывается кровельное покрытие.
• Кобылки - данная часть устанавливается при условии, что ноги недостаточно длинные, за счет чего невозможно сделать свес. Двускатная крыша включает в себя данный элемент, с помощью которого формируются свесы.
• Свес - конструкционный элемент всей системы, отвечающий за быстрый и беспрепятственный отвод осадков. Свесы защищают стены и несущие части дома от разрушения, растрескивания и трещин.

Более подробно о том, как устроена двускатная кровля и для чего необходимы все конструктивные элементы можно узнать из видеоролика

Двускатная конструкция имеет несложную систему, которую вполне можно выполнить самостоятельно. При устройстве комплекса специалисты рекомендуют уделить особое внимание мауэрлату. Именно этот элемент отвечает за прочность строения и его длительную эксплуатацию.
