Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

Параллельное подключение – соединение звездой

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

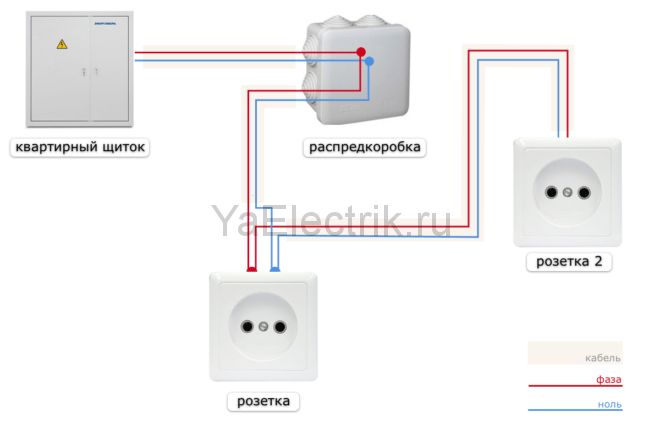

Последовательное соединение – подключение шлейфом

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

подключение земли через ответвление, скрутка прячется в подразетнике

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Добрый день, уважаемые читатели!

Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:

Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.

Традиционно розетки в жилых помещениях подключаются по одной из двух схем - либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.

Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.

Следует сказать, что в нормативах действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.

Ну вот, например (картинка взята с сайта elektrik-kiev.com):

В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.

Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).

Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (...) Соединения должны быть защищены от коррозии и механических повреждений.

Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.

Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента - до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке - чайники, стиральные машины, утюги и т.д.).

В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.

Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто - ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.

У соединений через распаечную коробку тоже есть недостатки - больше расход кабеля, к коробке должен быть доступ, что часто не вписывается в интерьер. Бракоделы вообще замуровывают коробки, что при наличии разборных соединений становится проблемой жильцов если соединение «отваливается».

Становится очевидным, что для обеспечения высокой надежности соединения в шлейфе должны быть неразборными, так же, по возможности должно быть уменьшено количество соединений.

Выполнение этих требований обеспечивает схема, о которой я расскажу в данной статье. Не важно, используются ли распаечные коробки или нет, но в пределах группы розетки подключаются следующим образом:

1. Если от этой группы питается еще одна группа розеток, то приходящий и отходящий кабель оба приходят в первый подрозетник (а не первый и последний как принято при шлейфовании), где соединяются неразборным соединением (я использую оперссовку) с отводами «звездой» на розетки группы. Таким образом, обеспечивается минимально возможное количество соединений до питания следующей группы, и даже отключение всех розеток в данной группе никак не повлияет на питание следующей группы.

2. Разводка «звездой» внутри группы так же обеспечивает минимум контактных соединений. И это неразборные соединения, обладающие высокой надежностью и малым сопротивлением.

3. Если розеток в группе много (например, 5), то «звезда» разделяется на несколько, соединенных неразборным соединением - по 3-4 соединения в каждой.

Таким образом, обеспечивается высочайшая надежность и безопасность соединений.

Итак, начинаем с зачистки жил.


Затем при помощи плоскогубцев на провода одевается гильза (на фото изображены соединительные гильзы Klauke). Плоскогубцы позволяют легко затолкнуть жилы в гильзу вплоть до начала изоляции, руками это удается сделать только если гильза набита неплотно (тогда ее надо добивать дополнительными жилами до плотной набивки):

Далее гильза опрессовывается:

Результатом является высококачественное неразборное соединение:

Качество опрессовки контролируется визуально (каждая жила должна чуть-чуть выступать из гильзы) и подергиванием жил. Далее производится изоляция и соединений сначала высококачественной изолентой фирмы 3M, затем - термоусадочной трубкой с клеевым слоем. Изолента даже больше нужна для того чтобы зафиксировать жилы вместе для того чтобы трубка села максимально плотно.

После нагрева и усадки трубок производится склеивание трубки по переднему краю путем сжатия плоскогубцами. Клей, содержащийся на внутренней стенке трубки, расплавляется и заполняет все щели внутри, обеспечивая высокое качество изоляции.

Далее излишки трубки срезаются ножницами электрика (невероятно удобный инструмент для резки гофры, изоленты, термоусадочных трубок, вырезания дырок в подрозетниках, резки проводов и т.д.):

Вот результат:

Далее все заботливо укладывается в подрозетник. Очевидно, что для подобных методов хотя бы один подрозетник должен быть глубоким (60 мм). Здесь стандартные подрозетники (глубино 45 мм), а дополнительную глубину обеспечивает лист ГВЛ и лист ГКЛ.

В итоге получается акууратное соединение:

Да, запасная длина жил закладывается такой чтобы неразборное соединение можно было при необходимости переделать хотя бы еще 2-3 раза.

Как видно на фото, для того чтобы разводка в подрозетниках была практичной, удобной для монтажа и демонтажа розеток, а так же выглядела эстетично, внутри подрозетников применен многожильный провод ПуГВ.

Согласно п. 3 ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров (введен вместо ГОСТ 22483–77):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

Таким образом, многожильный гибкий провод ПуГВ (класс гибкости 5 по ГОСТ 22483-2012, далее -многожильный провод) можно использовать для стационарного соединения розеток внутри подрозетников (он так же используется в распределительных щитах).

Кабели же от щита, распаечной коробки, между группами и т.д. в любом случае будут моножильными так как среди кабелей, предназначенных для передачи и распределения электрической энергии в стационарных электроустановках кабели имеют гласс гибкости жил 1 (в пределах сечений, применяемых для внутриквартирной разводки).

То есть все равно те, кто делает разводку по квартире проводом ПВС - халтурщики так как ПВС не предназначен для этих целей, не соответствует требованиям ГОСТ 31565-2012 (Кабельные изделия. Требования пожарной безопасности) для жилых помещениях и обладает сроком службы всего 5 лет.

Кроме того, в случае использования многожильного провода требуется его оконцевание наконечниками штыревыми, а так же возникает следующая проблема. Многожильный провод при одинаковом сечении существенно толще, чем моножильный за счет того что он состоит из множества проволочек. Дополнительное увеличение сечения дает корпус наконечника. Таким образом, может возникнуть ситуация когда оконцованный гибкий провод с трудом влезает в розетку, чо актуально для самозажимных механизмов (с винтовыми такого обычно не наблюдается, но у них есть более существенные недостатки).

То есть надо индивидуально рассматривать эту ситуацию в случае с каждой серией розеток.

Например, для типового сечения жил розеточных линий 2.5 квадрата, ПуГВ, оконцованный НШВ или НШВИ влезает в самозажимные клеммы розеток Legrand Valena, но вот вытащить жилу штатными средствами из розетки не представляется возможным.

В таком случае (а такой случай как раз имел место на данном объекте) единственный выход - использовать провод меньшего сечения, то есть 1.5 мм2.

Некоторые читатели возмутятся - как же так, на розетки все говорят ставить автомат 16 ампер и кабель 2.5 квадрата, полторашка только на свет. Это действительно так, и я сам поддерживаю тот лозунг - таким образом мы перестраховываемся и защищаем посетителей раздела электрика, не являющихся специалистами, от халтурщиков.

Но электрик в первую очередь должен быть инженером и, как следствие, уметь считать и знать границы допустимости того или иного решения. Дело в том, что автомат на 16 ампер полноценно защищает жилы 1.5 квадрата, но с некоторыми оговорками.

Согласно ПУЭ-7:

Для длительно допустимого тока ПуГВ в подрозетнике следует смотреть колонку для «двух одножильных» (согласно ПУЭ, PE не учитывается) и он составляет 19 ампер. Минимальный ток срабатывания бытового автомата составляет 16*1,13 = 18,08 ампер, что меньше указанного в таблице тока.

А вот кабель в стене рассчитывается уже по колонке «для одного двухжильного» и его допустимый длительный ток меньше порогового тока срабатывания автомата. Кроме того, следует учитывать что кабель в стене «работает» в более неблагоприятных условиях, а так же его невозможно заменить. Плюс сечение таких кабелей часто бывает занижено.

Отсюда и следует то правило что его сечение питающего кабеля должно быть 2.5 квадрата, а вот внутри подрозетников можно сделать разводку ПуГВ 1.5 квадрата.

Итак, продолжим. Зачистка жил осуществляется другим стриппером. Так быстрее, не нужно настраивать глубину зачистки - один стриппер настроен на глубину зачистки под опрессовку, второй - под НШВИ.

Далее одеваются НШВИ и обжимаются:


На форуме звучали советы обжимать НШВ (то есть без «юбки»). но не советую этого делать (лучше немного подрезать «юбку» у НШВ). Вот почему:


Вот результат:

И первая подключенная розетка:

Спасибо за внимание.

Довольно проста в своем исполнении и наверняка пригодиться в арсенал строительного опыта каждому мужчине. Делая ремонт в очередной раз, наверняка хотелось где то добавить дополнительную розетку, но не имея общего представления, о том как это сделать, не очень хочется за это дело браться. Вам поможет подробно изложенная в этой статье схема подключения розетки .

Приведем наглядный пример, в нем рассмотрим полный вариант монтажа и соединения жил проводов в схему розетки с заземлением. Наш пример выполнен в компактном варианте, это скрытая электропроводка и обычно все что вы видите находится под штукатуркой и на удаленном друг от друга расстоянии. Схема наружной электропроводки и в внутренней одинаковы.

Монтаж предустановочных элементов схемы

Первым делом, необходимо установить распределительную коробку, в ней будут происходить соединения жил проводов в готовую схему.

Далее, проведем имитацию силового щита с установленными в нем устройствами защиты. Так как у нас одно направление, то и автомат установим один. Монтируем Din - рейку, на ней мы закрепим модульный автоматический выключатель, который будет выполнять защиту цепи от короткого замыкания.

Теперь, устанавливаем подрозетник , в него в последующем будет установлен механизм розетки.

При необходимости, вы можете детально ознакомиться с пошаговыми инструкциями по монтажу, они представлены на нашем ресурсе в одноименных статьях, и .

Прокладываем провода необходимые для выполнения схемы

Первым делом, монтируем силовой провод, по которому будет подходить напряжение к устройству защиты цепи.

Внимание! Если провод уже имеется и на нем присутствует напряжение, обязательно перед проведением всех работ отключите его. После чего, в обязательном порядке, убедитесь в его отсутствии на проводе. Для контрольной проверки факта его отсутствия воспользуйтесь индикатором напряжения. Ознакомиться с инструкцией по работе с данным прибором можно в статье .

Теперь, проводим и крепим последний провод нашей схемы, от распределительной коробки до подрозетника.

Концы проводов в распределительной коробке должны иметь длину 10-15 сантиметров.

На подрозетнике для подключения розетки хватит 10 сантиметров.

Все необходимые провода схемы смонтированы, переходим к монтажу установочного оборудования.

Монтаж установочного оборудования схемы розетки

Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель, он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье . Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье .

Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил, с цветовым обозначением изоляционного слоя.

Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

• синий - ноль;
• желтый или
• Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

• белый провод с синей полосой - будет нулевым;
• белый провод с черной полосой - фазным;
• желтый с зеленой полосой - земля.

На отходящем (нижнем) проводе:

1. синий - ноль;
2. белый - фаза;
3. желтый с зеленой полосой - земля.

Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

Подключаем синюю и белую жилы к контактам автомата.

Для заземляющей жилы используем проходной контакт.

Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

Подключение устройства защиты завершено.

Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть .

Переходим к следующему этапу.

Соединяем жилы проводов в схему подключения розетки

В нашей схеме участвуют два провода, питающий распределительную коробку (расположен слева) и отходящий на розетку (расположен снизу), снимаем с обоих проводов наружную изоляцию.

Соединение жил в схему будем производить методом скрутки проводов между собой.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как он является наиболее наглядным для понимания и восприятия принципа выполнения схемы. В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21.

К разрешенным методам соединения жил проводов относятся:

• опрессовка;
• сварка;
• пайка;
• винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Скручиваем между собой сначала две белые, фазные жилы провода.

Протягиваем готовую скрутку плоскогубцами, торчащие концы откусываем.

Аналогичным образом соединяем две синих, нулевых жилы провода.

Затем, две жилы заземления.

Схема подключения розетки завершена.

Устанавливаем защитную крышку на механизм розетки.

Изолируем скрутки проводов с помощью изоляционной ленты.

И укладываем их в распределительную коробку.

Теперь, нам необходимо проверить работоспособность готовой схемы. Для этого, подаем на нее напряжение, переведя рычажок автоматического выключателя из нижнего положение - "выключено", в верхнее положение - "включено".

Проверку выполняем сначала указателем напряжения, затем, используя любой электроприбор, просто включив его в розетку.

Розетка готова к эксплуатации.

Рисунок. Схема подключения розетки.

В этой работе мы использовали следующий материал:

• распределительная коробка - 1 шт.;
• подрозетник - 1 шт.;
• провод - измеряется по конкретным меркам вашего помещения;
• розетка - 1 шт.;
• контакт заземления - 1 шт.;
• двухполюсный автоматический выключатель - 1 шт.;
• изоляционная лента - 1 шт..

Сколько мы сэкономили сделав схему подключения розетки своими руками:

• вызов электрика - 200 рублей;
• монтаж распределительной коробки внутренней установки - 550 рублей;
• монтаж подрозеткника внутренней установки (изготовление отверстия, установка) - 200 рублей;
• монтаж двухполюсного автомата - 300 рублей;
• монтаж контакта заземления - 120 рублей;
• штробление стен (1 метр - 120 рублей, для примера возьмем 8 метров) - 960 рублей;
• монтаж провода открыто, высотой до 2 метров (для примера 2 метра, спуск до розетки, 1 метр - 35 рублей) - 70 рублей;
• монтаж провода свыше 2 метров (1 метр - 50 рублей, например 8 метров) - 400 рублей;
• монтаж и подключение розетки с заземлением скрытой установки - 200 рублей.

ИТОГО: 3000 рублей

*Расчет произведен для электропроводки скрытого исполнения

Выполняя ремонт или монтаж своей электрической сети, вы можете столкнуться с вопросом, как соединить провода в розетке. Вопрос это не сложный и не требует каких- то особых познаний.

В то же время существуют нюансы, которые могут завести в ступор не профессионала. Поэтому в данной статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться во время ремонта.

В данной статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением от розеток других электроприемников, а также коснемся ситуаций, связанных с проверкой работоспособности розеток.

Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем, видео данного аспекта работ вы можете найти на страницах нашего сайта.
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Обратите внимание! Мы советуем использовать именно двухполюсный указатель напряжения ввиду его большей надежности и функционала. При этом его цена не разорит даже самый скромный бюджет. А набор функций, таких как индикация напряжения, определение наличия цепи и возможность использовать как обычный емкостной индикатор, позволяют решать практически любые задачи.

• Для определения нулевого и защитного провода необходимо при снятом напряжении отключить нулевой провод в вашем распределительном щитке. Затем подать напряжение и в распределительной коробке определить нулевой провод по отсутствию цепи между проводом и землей.

Обратите внимание! Очень важным является не перепутать нулевой и защитный провод, иначе у вас могут возникнуть серьезные проблемы с энергонадзором. А при наличии современного электронного счетчика это будет выявлено при первом же обходе.

• Если ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то п.4 – 6 нашей инструкции вы можете опустить. Вместо этого вам следует подключить к соответствующим клеммам фазный, нулевой и защитный провода и проложить их к розетке. При этом, согласно п. 2.1.22 ПУЭ, в месте подключения как в распределительной коробке, так и в коробке розетки, следует предусмотреть запас провода. Это особенно актуально при соединении розеток aлюминиевыми проводaми.
• Теперь подключаем провода к розетке. Главное, не ошибиться с подключением защитного провода. Его следует подключить к заземляющим контактам розетки. Фазный же и нулевой провода подключить к силовым контактам розетки. Причем, какой провод куда — совершенно без разницы.
• После закрытия крышек распределительной коробки и окончательной установки розетки, можно подать напряжение и испытать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Подключение последовательно нескольких розеток

В некоторых случаях в целях экономии может возникнуть необходимость подключения последовательно сразу нескольких розеток. Это также не представляет сложности, и выполнить это своими руками достаточно просто.

Итак:

• Сначала, используя методику, описанную выше, подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие на соседнюю розетку.
• На второй розетке соответственно подключаем приходящие провода. Причем, здесь, опять- таки, важно правильно подключить только защитный провод. Очередность подключения остальных не так важна. Хотя справедливости ради стоит отметить, что придерживаться норм ПУЭ следует. Ведь это исключает возникновение проблем при ремонте.
• Отдельно хотелось бы остановиться на вопросе: как подсоединить розетку с 4 проводами во время ремонта? Ведь ситуация, когда вы вскрываете неработающую розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет нечего страшного, и сейчас мы с вами разберем этот вопрос.
• Если розетка не работает, то сначала необходимо определиться с причинами. Если визуально никаких проблем не видно, то используем наш двухполюсный указатель напряжения.
• Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть и фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаем к выводам розетки в случайном порядке.

Обратите внимание! Мы оговаривали, что в случайном порядке подключаем только в том случае, если они питают розетку. Если от них запитано освещение, то вам необходимо определить провод, идущий к выключателю, и именно его подключить к фазной клемме розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работоспособность ближайших розеток и освещения. Причем, сделать это необходимо не только в этой, но и в комнате смежной со стеной, на которой установлена розетка.

Подключение от розетки сети освещения

Хотя данная схема применяется достаточно редко, но и ее можно встретить. Ведь она не так уж сложна, но при этом может дать существенную экономию средств и времени. Поэтому, если вы вскрыли розетку, а там увидели три или четыре провода, не пугайтесь.

Итак:

• Если во время ремонта розетки при ее вскрытии вы обнаружили три провода, то один, скорее всего, идет к ближайшему выключателю. Это легко проверить, отключив его.
• Для работоспособности сети освещения после ремонта нам следует подключить его cнова. Согласно п.6.6.28, сделать это необходимо именно на фазный провод. Но тут будьте внимательны. Если ваш дом строился давно, а проводка не переделывалась или переделывалась не профессионалами, то лучше удостовериться.
• Для этого отключаем наш провод от клемм розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», то мы все делали правильно. Если же на проводе показывает фаза, то провод следует подключить к нулевой клемме розетки. Это следует отметить и при ближайшем ремонте обязательно изменить.
• Но возможны варианты, когда вскрыв розетку, вы обнаружите четыре провода, питающих сеть освещения. Тут тоже нет нечего страшного.
• В этом случае у нас и нулевой и фазный провода для сети освещения берутся от розетки. После устранения неполадок нам достаточно все восстановить. Только перед тем, кaк подсоединять розетку с 4 проводaми, следует удостовериться, что провод, идущий к выключателю, подключен к фазной клемме розетки, а нулевой соответственно к нулевой клемме.

Вывод

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при монтаже и ремонте розеток. Но некоторые «мегаспециалисты» забывают нормы ПУЭ, приведенные в п.1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

Из-за этого возможны казусы. Поэтому, выполняя монтаж своей электрической сети, «не стоит изобретать велосипед», а следует все делать по правилам. Это сохранит не только множество нервов и сил тем, кто будет заниматься ремонтом, но и возможно их жизнь.

Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.

Главное здесь — внимательность и не пренебрежение правилами техники безопасности.

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого , номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Итак:

• Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
• Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
• Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Обратите внимание! Согласно п.6.2.2 ПУЭ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.

• Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
• Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

• Кроме того, если должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

• Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

• Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
• Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
• Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. ).

Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.

• Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от . Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

• Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
• От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим к заземляющим контактам, а нулевой и фазный — к силовым.
• Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
• Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
• Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.

• После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

• Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
• Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
• Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
• На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Вывод

Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.

Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.
