Каналы в панельном доме для проводки

Для того чтобы монтаж проводки при строительстве панельного дома осуществлялся быстро и просто, в панелях делались специальные каналы. Эти каналы делали еще при отливке каждой панели.

В конечном результате электрики просто протягивали электрические кабели через эти каналы и обустраивали электрическую сеть каждой квартиры.
Конечно, эти каналы размещались в определенной последовательности.

Здесь стоит отметить, что последовательность размещения этих каналов для каждого отдельного дома является разной и она не всегда указывалась в схемах. Поэтому поиск их размещения при замене электрической проводки в панельном доме является достаточно сложной процедурой.

Эти каналы размещаются как в стенах, так и на потолке (в перекрытиях). Соответственно, на стенах вдоль определенного канала находятся включатели и розетки. Также старая проводка может находиться в месте стыка стеновой и потолочной панелей.

Обычно в этом месте образовывалось некоторое пространство, в которое затем наносилась штукатурка. Иными словами проводка, которая потребует замены, может размещаться за потолочным плинтусом.

Стоит сказать о том, что место размещения старой проводки может быть достаточно непредсказуемым. Причиной этого является то, что в прошлом для электриков главным был план по квадратных метрах.

В результате не всегда придерживалась логика при установке кабелей. То есть не всегда следует ожидать, что распределительная коробка будет находиться прямо над выключателем.

Пример схемы для замены электрики в квартире

Еще одним местом, в котором можно найти электропровод, является шов между панелями. Обычно использовались швы между потолочными панелями или между потолочной и стеновой панелями.

Теперь вы знаете, как устроены панельные дома, и как проложена в них проводка. Эта проводка представляет собой алюминиевый провод. Его максимальный срок эксплуатации равняется 25-ти годам. Исходя из этого, замена проводки в панельном доме является обязательным делом.

Также стоит отметить, что в прошлом разводка осуществлялась в основном двумя линиями: одна поставляла электричество к розеткам, другая питала осветительные приборы.

Часто электрики устанавливали отдельный кабель к электрической плите. Сегодня такую разводку делать не рекомендуется. Нужно делать так, чтобы определенная группа приборов имела свой отдельный питательный провод и при этом должен быть заземляющий провод.

Перед проведением процесса замены проводки в квартире дома, который относится к панельному типу, нужно составить схему новой проводки. Она должна учитывать вышеуказанный принцип разводки кабелей.

Полезный совет: будет очень полезно, если к процессу составления схемы привлечь профессиональных электриков. Следует иметь в виду, что эта схема является не только документом, который упростит вам работу и не даст возможности что-то упустить, а и документом, который нужно утвердить и зарегистрировать.

Рассмотрим возможные варианты прокладки электрических кабелей, один из которых вы используете для составления схемы и замены старой квартирной электросети на новую.

Есть несколько вариантов по их монтажу. Так, электропровода могут монтироваться как в , так и в штукатурке, так и в стяжке на полу, так и под самым потолком (в случае монтажа подвесного потолка).

Прокладка электропроводов под штукатурку

Наиболее оптимальным вариантом является монтаж кабелей в штукатурке стен, стяжке потолка или стяжке на полу. В случае монтажа проводки под штукатурку своими руками нужно будет делать отверстия в стенах квартир панельного дома, в которые будут монтироваться элементы для прикрепления кабелей. Далее электропровода устанавливают на стену, прикрепляют и наносят штукатурку.

Этот способ дает возможность устанавливать большое количество электропроводов и делать их качественную разводку.

Его использование означает то, что в каждую комнату можно подать отдельные две линии: на осветительные приборы и розетки, организовать отдельные линии для кондиционера, электрической отопительной техники и другой мощной техники.

То есть в квартире может быть не две, а десять и более разводящих линий. Конечно, все зависит от размеров самой квартиры.

Главным минусом монтажа электропроводки под штукатурку является то, что в панельных домах штукатурки как таковой практически нет. Это означает то, что вам нужно наносить штукатурку самостоятельно. А это стоит дополнительных денег.

Установка проводки на пол или под потолок

Скрытую проводку можно проложить в полу и на потолке квартиры панельного дома. Первый вариант может реализоваться только тогда, если на полу будет делаться бетонная стяжка. В этом случае вся проводка будет размещаться в гофрах, которые будут заливаться бетоном. Для реализации этого способа вам нужно определиться с размещением проводов.

Также простой является замена проводки в панельных домах тогда, когда владелец квартиры запланировал смонтировать подвесной потолок. В данном случае все основные электрические кабели будут проходить под потолком. Сложностей с реализацией этого процесса нет.

Однако здесь тоже есть свои нюансы. Дело в том, что основная проводка будет размещаться на полу или под потолком, а розетки и выключатели должны находиться на стенах.

И если в квартире не будет наноситься штукатурка, то каким же образом можно скрыть кабель, который будет спускаться с потолка или подниматься с пола? В данном случае придется использовать один из двух вариантов: делать открытую проводку или штробить стены.

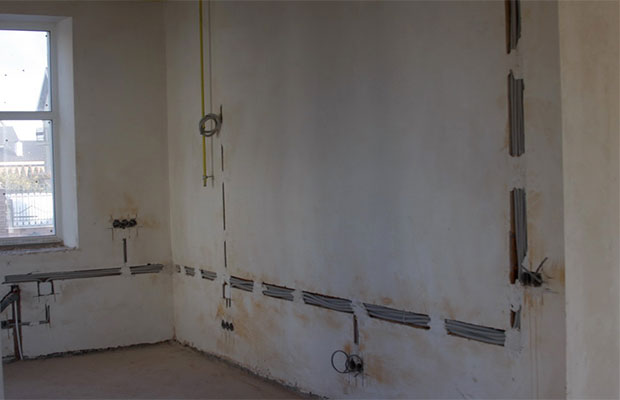

Штробление: нюансы

Хотим подчеркнуть, что согласно нормативным документам штробить несущие стены и перекрытия запрещено. Однако в них указано, что штробление запрещено только в горизонтальном направлении. Штробление в вертикальном направлении является возможным.

Конечно, здесь не стоит сильно увлекаться, поскольку большие вертикальные штробы также ослабляют конструкцию. Глубина штробы не должна быть большей 10 миллиметров. Разрушать арматуру нельзя.

Закреплять проводку в этих штробах можно либо с помощью алебастра или с помощью дюбелей-хомутов. Во втором случае нужно будет еще и сверлить небольшие отверстия для установки этих дюбелей.

Штробы можно делать или с помощью перфоратора или штробореза.

Полезный совет: штробление является сложным и шумным процессом. Для его осуществления нужно одевать защитные очки и респиратор. При этом процесс будет идти быстрее, если использовать штроборез, который оснащен двумя лазерными кругами и установкой, способной отсасывать пыль.

Кроме штроб для кабелей нужно будет еще и долбить отверстия для подрозетников. Глубина выемок для подрозетников не должна превышать 45 миллиметров. Диаметр может быть равным 75-80 миллиметрам и более. Это уже зависит от величины подрозетника.

Профессиональный штроборез

В том случае, когда нет желания делать стяжку на полу, наносить штукатурку или монтировать подвесной потолок, то замена проводки в панельном доме становится сложнее. Как известно, прятать проводку лучше всего в стене.

При этом во многих местах должно быть горизонтальное размещение кабеля. Конечно, проводку можно спрятать в штробе, однако горизонтальные штробы в панельных домах запрещены.

Здесь можно воспользоваться пространством, которое находится между стеновой и потолочный панелями. Очень часто это пространство заполнено штукатуркой, ватой и даже разными тряпками.

Также можно постараться использовать старые «маршруты». Если у них старый провод просто заштукатурен, то извлечь его и зачистить канал не составляет никаких сложностей.

Эти сложности возникнут тогда, когда этот канал залит бетоном. Если ни один из вариантов невозможно использовать, то для замены старой проводки придется делать открытую.

Замена электропроводки на потолке

Мы знаем, что проводка размещается не только на стенах, она также проходит и по потолку и подает ток к светильнику. Такую проводку также нужно поменять и тут возникает вопрос, как же можно осуществить этот процесс в панельном доме, если не будет использоваться подвесной потолок, и не будет наноситься штукатурка?

Выходом является использование старых каналов или швов между потолочными панелями. Напомним в дополнительный раз: штробить перекрытия (потолок или пол) строго запрещено.

Использование старых каналов для замены проводки можно назвать самым оптимальным. Однако есть нюанс. Края канала часто заштукатурены цементом и их нужно будет разбить.

В середине кабель не должен быть закрепленным. Сам канал может иметь большую длину и процесс протягивания нового провода может быть сложным.

Здесь можно прикрепить новый кабель к старому и, вытягивая старый, мы затянем новый. При этом не следует сильно сгибать старый алюминиевый провод. Дело в том, что отработанный алюминий хрупкий и быстро ломается.

Протянуть проводку можно и с помощью стальной проволоки. Проволоку просовывают через весь канал и затем втягивают новый провод. Старый провод все равно придется демонтировать.

Собственно таковы являются способы монтажа новой проводки, и именно от ваших желаний и ресурсов зависит выбор одного из них. Как видно, каждый способ предполагает свой вариант замены и прокладки проводки и в зависимости от выбранного способа составляется схема новой проводки.

Инструменты и материалы

И так, перед тем, как поменять проводку в квартире, которая находится в панельном доме, нужно взять:

1. Перфоратор с коронкой и набором сверл для бетона. С помощью коронки будут делаться отверстия для подрозетников. Сверла нужно использовать для отверстий, в которые будут вставляться дюбеля-хомуты.
2. Молоток.
3. Слесарное зубило.
4. Пассатижи.
5. Бокорезы.
6. Плюсовую и минусовую отвертки.
7. Индикатор.
8. Рулетку.
9. Паяльник (мощность не должна превышать 60-ти ватт).
10. Шпатель (им будут закреплять монтажные коробки и провода).

Что касается материалов, то их список состоит из:

• трехжильного медного провода (для освещения провод с сечением в 1,5 кв. миллиметра, для розеток - 2,5 кв. миллиметра);
• монтажных коробок (подрозетников);
• розеток;
• включателей;
• дюбелей-хомутов;
• алебастра;
• клеммников;
• изолирующих лент;
• проволоки с сечением 1,5 миллиметра.

Последовательность выполнения работ

Когда вы подготовили и утвердили схему, запаслись всеми инструментами и материалами, можно приступать к замене проводки. С самого начала вам нужно приготовить специальную розетку, к которой будет подключаться перфоратор и другие устройства.

Эта розетка будет подключаться сразу после счетчика. Для ее создания нужно установить на дощечку двойную розетку и автоматический выключатель (должен быть рассчитанным на 16 ампер). От розетки должен идти недолгий кабель.

Когда такая розетка является готовой, отключают подачу электричества и подключают эту розетку. Это подключение предусматривает отсоединение идущих от счетчика кабелей от квартирной сети и присоединение к нашей розетке.

В результате квартира будет обесточенной, что и нужно для безопасной замены старой проводки. Далее демонтируют все розетки, выключатели и светильники. После этого нужно найти распределительные коробки. Это можно сделать либо постукиванием по стене, или благодаря специальному устройству.

Следующий этап заключается в открытии этих коробок, разъединении алюминиевых проводов и их вытягивании.

По сути дела демонтаж является законченным. После этого устанавливают новую проводку одним из способов, которые мы уже определили выше. В это же время делают большие отверстия для монтажных коробок и устанавливают коробки.

Далее всю систему соединяют и проверяют на наличие короткого замыкания. В конце наносят шпатлевку (если нужно), монтируют розетки, выключатели, люстры и, отключив временную рабочую розетку, подключают новую квартирную проводку.

На время отключения спецрозетки и подключения проводки, которая будет заменой старой, питание должно быть отключенным.

Видео: замена проводки в панельном доме:

Панельные дома, возведенные в 70–80 гг. прошлого века, оснащены алюминиевой проводкой. По современным нормам и правилам прокладка электросетей в жилом фонде разрешена только с использование медных проводов. Кроме того, срок службы алюминиевой проводки ограничивается 20-ю годами, после чего ее желательно заменить. Сегодня мы расскажем вам о вариантах замены старой проводки на новую с минимальными затратами.

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм 2 и 2,5 мм 2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые. Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить.

Важно! Обратите внимание на размеры подрозетников. В продаже имеется большое количество товара различных размеров и форм. Чтобы не ошибиться с выбором, захватите с собой в магазин старый вариант или сделайте замеры отверстия для монтажа.

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

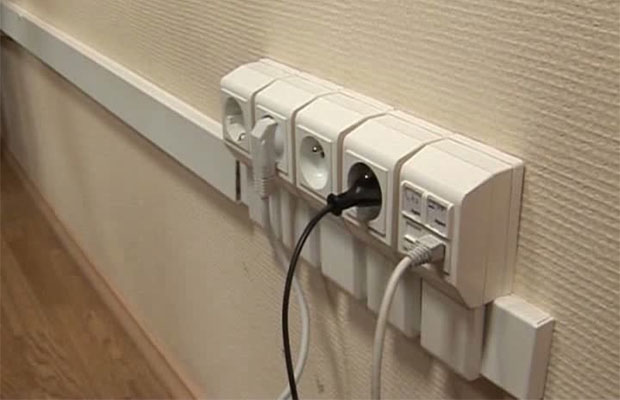

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на , так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

При скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Важно! Не стоит стараться уложить большое число проводов в один небольшой канал. Правилами обозначено, что между кабелями должно оставаться небольшое расстояние. В случае если проводов большое количество, при выборе отдают предпочтение каналам большей ширины.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация "под ретро". Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В предыдущей статье я рассказывал Вам про подготовку к замене электропроводки в квартире. Вот ссылочка на . Итак, приступим к дальнейшему изучению материала.

Но прежде, чем начать изучение новых схем, нужно хорошо познакомиться с существующими типовыми схемами и проектами.

Я еще раз повторю Вам, что для замены электропроводки в квартире необходимо разработать проект, и по-другому быть не может. Потому как возникает много немаловажных вопросов, которым необходимо уделить достаточного внимания:

• расчет мощности устанавливаемого оборудования
• выбор аппаратов защиты (автоматы, УЗО, дифавтоматы)

Вот несколько примеров для наглядности: проект электроснабжения офиса и .

В старых домах и квартирах существует несколько типовых схем.

В этой схеме защитный проводник PE применяется только для электрической плиты. Для групповых линий он не используется.

Чаще всего питание электроплиты осуществляется трехжильным алюминиевым проводом сечением 4 кв. мм, например, АППВ (2х4), а питание групповых линий - двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, АППВ (2х2,5).

Если это Вам не безразлично на свою безопасность, то необходимо периодически проверять качество своей электропроводки. Вам в этом поможет любая (ЭТЛ) по месту Вашего проживания. У нее для этого имеется ряд специальных приборов. Также необходимо в обязательном порядке переходить на систему заземления TN-C-S. Об этом .

Приведу наглядный пример: Вы купили себе в квартиру ванну джакузи, или посудомоечную машину. Прочитали паспорт и инструкцию по эксплуатации, в которой говорится, что питание ванны должно осуществляться от сети 380/220 (В) с системой заземления (3-х проводная сеть — фаза, ноль и земля) и в линии обязательно должно быть установлено (УЗО) или дифавтомат.

А дом какой у Вас — панельный или кирпичный?

Дом у нас панельный 1991 года постройки.

Вопрос: можно ли от распредщитка в квартире провести на кухню проводку на 5 розеток без применения распаечных коробок(к каждой розетке идет отдельный кабель от распредщитка)?

Конечно можно, даже нужно. Последнее время большинство проектов так и делаются с целью использования минимум распределительных коробок. Пусть такой вариант дороже, но ведь каждая распределительная коробка это дополнительное соединение проводов.

Дмитрий,добрый вечер.
Подскажите:
квартира старая
щиток древний в квартире
запитан двумя алюминиевыми проводами.
Начал капитальный ремонт. Всю почти проводку делаю 3-х жильным кабелем. Где взять землю на розетки?
Живы на I-ом этаже. Рядом общий электрошкаф. Может оттуда одну жилу протянуть, если там таковая имеется.
Спасибо

Если у Вас в доме магистральные линии электропроводки выполнены по новым нормам, то защитный проводник РЕ должен присутствовать в этажном щитке. В этом случае Вам лишь достаточно подключиться к нему и завести в квартиру на шинку РЕ. Если же «земли» нет в этажном щитке, то уточните у сотрудников УК, есть ли вообще контур заземления в Вашем доме? Если нет, то разводку в квартире делайте, как положено (фаза, ноль, земля). Позже после реконструкции магистральных сетей в доме (если она будет), Вы подключите шинку РЕ в квартире как положено.

Спасибо.
Попробую уточнить про РЕ в ЖЭКе.

Выяснил.
Земли нет в этажном щитке, контур заземления в доме отсутствует, т.к. старый фонд.
Реконструкции магистральных сетей в доме не предвидится.
Всю разводку в квартире провел трехжильным кабелем.
Подскажите как теперь быть с УЗО (как его цеплять в моем случае)? Да и вообще что делать с отсутствующей землей, как обезопасить себя и своих близких?
Спасибо.

Виталий, как я говорил уже УЗО при такой схеме электроснабжения запрещено устанавливать, согласно ПУЭ. Поэтому мнение электриков разделилось. Кто-то рекомендует ставить, а кто-то упорно следует указаниям ПУЭ. Вот мое обоснование вышесказанного:

Подскажите пжл как лучше в кухню, если там будет элктрплита, посудомойка, микроволновка, элктрчайник, холодильник. Думаю на две группы раскинуть:
1) на элктрплита: ВВГ 4 или 6мм.кв + автомат, УЗО под вопросом
2) на всё остальное: ВВГ 4мм.кв + автомат, УЗО не знаю нада или не.

На электроплиту однозначно отдельную группу. Если плита современная и достаточно мощная — более 9 (кВт), то прокладывайте кабель сечением 6 кв.мм по меди. УЗО по желанию.

Про остальное сказать не могу, т.к. не знаю мощностей, может будет достаточно и 2,5 кв.мм — это примерно до 25 (А) или до 5,5 (кВт). Хотя можно проложить и с запасом — 4 кв.мм. УЗО обязательно.

спасиб за ответ, и за сайт тоже, море полезной инфы, разжевано до мелочей, для меня недоученого сельского элктрика это находка.

Весьма полезная информация. Можно быстро стать «советским инжинером»!
Почему сов. инжинером?

В 1997, работал в Германии нелегалом.
Взяли на работу на бирже во Франкфурте на Майне. Кто был — знает.
Взяли убрать некую територию от мусора. Но задержался на несколько недель. Пришлось свалить одну стену разваливающеяся, построить и отштукатурить, стяжку бетонную уложить, стены вагонкой, а в определённые места и плиткой обложить и много разных работ работать типа електричества, сантехники и прочее.
Под конец монтировал светильники.
Баби — немка что возила хозяйна пакестанца, спрашивает у меня.
Тебя взяли подмести а ты столько разных работ сделал, какая у тебя специальность?
И что вы думайте, каков последовал ответ?

Здравствуйте! Большое спасибо за создание полезного и интересного сайта.
Интересно. Если меняется проводка в квартире с электроплитой, можно ли РЕ проводник для электроплиты использовать для общих квартирных групп?

Валера, можно, если это действительно защитный РЕ проводник. Это проверяется в этажном (подъездном) щите или шахте, где проложены стояки (магистрали) электропроводки: А, В, С, N ,РЕ (5 проводов) или А, В, С, РЕN (4 провода).

Если РЕ проводник для плиты был подключен к отдельному защитному РЕ проводнику стояка, то его можно считать полноценным РЕ, а если он был подключен на совмещенный рабочий PEN проводник стояка, то значит плита была у Вас не заземлена, а занулена.

Добрый день.
В квартире вся проводка выполнена алюминиевым проводом.
Хочу дополнительно установить еще несколько розеток и проводку к ним выполнить из меди.Эти розетки хотел включить параллельно с существующими
Интересует следующее
1.Как осуществить переход от алюминия к меди
2.Нужно ли в новых розетках организовывать «землю» (к этим розеткам планируется подключение телевизора, компьютера, утюга)
Спасибо за ответ.

Хочу поменять в квартире старую алюминиевую электропроводку на новую, и добавить розетки в разных местах! Но вот проблема, не могу найти как расположена старая проводка. Подскажите как обычно укладывали проводку в домах 80-90-х годов постройки? Они откуда-то с потолка подходят. И можно ли укладывать новую проводку в каналах жб плит, где была расположена старая проводка?
Дом у нас панельный 1991 года постройки!
Спс!!!

2х комнатная!

Александр, у меня был такой же вопрос, но ответа не было, и я разобрался сам. у меня такой же дом, и как сказали местные электрики, провода идут через соседей сверху. У вас в квартире только сможете найти разветвлительные коробки, обычно находятся над выключателями. В моем доме в ненесущих стенах у потолка вдоль стены есть канал присерно 1,5-2 см, в нем и проложены часть проводов, но все равно они где-нибудь будут уходить к соседям. Я сделал как: от щита просверлил отверстие в коридор, проложил новые провода(правда получился целый пучек) и развел по комнатам в вышеуказанных каналах. чтобы не делать штробы в несущих стенах, опускал провода до уровня пола в мягких ненесущих стенах(их легко можно проштробить) и прокладывал под паркетом. так развел по всей квартире. А в коридоре все провода по потолку идут, закрою потом натяжными потолками. лучшего решения я не придумал. не забудьте потом нарисовать схему, где проложены провода(с размерами), чтобы случайно их потом не просверлить!

Александру 16.09.2013
Зачем Вам старые трассы? Забудьте про них и алюминий. Все делается по новым путям.

Андрею 17.09.2013 Под паркетом нельзя — сгораемый материал.
Схема(план) проводок — хорошо, но лучше фото, и загнать в комп на память.

Ну, про старые трассы совсем не стоит забывать. Иногда они нужны. Сдергиваешь старый провод и тут же ведешь новый. И штробить не надо.

Александру 02.10.2013
Старые трассы нужны крайне редко. Например, вертикальные 2м на стене между ванной и туалетом в ж-б домах 80-90гг, или путь внутри панели к люстре.
Тут не упоминалась манера вести трассы, так лично я обычно веду в вертикальных и горизонтальных стыках стен и потолков — там легче, и все стены свободны для прибивания картин, полочек, шкафчиков.
Кстати. правильнее всего документировать готовые трассы на развертках поверхностей каждого помещения. Помните из школы развертку куба?
А если фотографировать, то предварительно рисовать на стенах расстояния до ориентиров, на фото впечатывать даты (может, у кого-то можно даже наименование фото). Иначе можно легко запутаться в куче фотографий.

Здравствуйте, подскажите пожалуйста по какой схеме сделать заземление в деревянном 2х квартирном доме,ввод от воздушных линий двумя проводами фаза,ноль, планирую заменить всю эл проводку.

я склоняюсь к системе ТТ

Здравствуйте! Хочу похвалить за очень интересный и полезный сайт — много нового узнаю из ваших статей для себя.
По поводу данной статьи-верна ли старая схема у вас электроснабжения квартиры с газовыми плитами? по ней отличие от первой схемы только в отсутствии PE проводника. Электроплита как была на схеме, так и осталась. Да и вводной автомат в квартирах с газовыми плитами максимум на 25А раньше ставили, а то и 16А.

почему-то автор упорно на всех схемах ставит один автомат на освещение, другой — на розетки, ни в одной квартире такого не видел — если вырубит автомат освещения, то погаснет свет во всей квартире, — ходи в потёмках. не лучше ли делать перекрёсное подключение, с условием, что в каждом помещении освещение и часть розеток запитаны от разных автоматов?

Алексею 26.12.2013 Очень жаль, что пока Вам не пришлось увидeть нормальных квартир, где розетки питаются от одних автоматов, а освещение – от других, и никакого перекрестного питания. Автор говорит правильно.

Андрею:
С 2000 г реконструкция эл. сетей выполняется по новым нормам. Все провода медные сечение на освещение 1.5 мм, для розеток — 2.5 мм.
Проводка в пустотах плит перекрытий считается скрытой, а скрытые эл. проводки должны быть сменяемыми (см. ПУЭ). Новую проводку делать скрыто в штробах по стенам в полу и в потолке (по потолку, по полу с последующей заливкой и штукатуркой). Можно сделать открыто в коробах и поверите, при правильной подборке элементов коробов, можно сделать очень красиво. Что проще для Вас решать Вам.

Владимиру:
К розеткам можно делать проводку без коробок, отдельными группами. А при монтаже эл. сети освещения необходим минимум коробок для отпаек к выключателям и к светильникам. Делать соединения и ответвления в коробках под монтаж выключателей и розеток не разрешено см. ПУЭ.

Виталию:
В старых домах система заземления TN-C, т. е. провод N и PE объеденены в общий PEN проводник. Согласно главы 1.7 ПУЭ в этом случае PEN проводник можно разделить на корпусе этажного щитка, т. е. взять один провод N с шинки «земля», а другой PE с болта «земля» и конечно фазный проводник и ввести в квартиру 3 жилы.
Смысл таков, этим мы уменьшаем сопротивление на участке PEN провода для токов утечки.
Контур может и отсутствовать, а вот очаг заземления ВРУ дома должен быть по любому. Но если и его не находят, то «земля» все равно «приходит» в дом. 4-я жила питающего кабеля и его броня подключены к очагу заземления ТП (трансформаторной подстанции).
УЗО подключать можно и нужно в любом случае это безопасность Ваша и Ваших домочадцев. Даже, когда только два проводника. (см. брошюру УЗО под редакцией В. К. Монакова).
Для эл. плит уставка тока утечки 10 мА (см. Технические циркуляры Ассоциации Рос электромонтаж).

Сане:
Админ прав. Согласно норм для плит мощностью более 9 кВт (одна фаза) кабель по меди (CU)- 6 мм кв. а автомат в щитке 40 А, УЗО 50 А ток отсечки 10 мА. Посудомоечная машина, стиральная машина, джакузи, некоторые виды душевых кабин подключаются на отдельные группы, т. е. каждому потребителю свой автомат защиты. Для чайника, СВЧ, кофеварки, холодильника — своя группа сечение 4 мм кв. с допустимым током 32 А автомат 25А но не больше и с учетом Ки — коэффициента использования оборудования.

Меня умиляет видео в конце статьи, особенно его название «Высший экстрим» Высший экстрим это вот подъездный щиток на фото. И то, что 20-30 лет назад были какие-то правила на отрез не хочется верить, хоть на полке у самого лежит мануал 80х годов по электромонтажу. Это вот каким надо быть чтоб подобный сарай слепить? Постоянно когда открываю вот подобное ***** я вспоминаю всю родню того человека кто это делал.

Константин, абсолютно с Вами согласен. Просто страшно находиться в подобных щитах, кстати, недавно об этом рассказывал, как , когда я менял счетчик.

Админу
Кстати.
Для эл. плит уставка тока утечки 10 мА (см. Технические циркуляры Ассоциации Рос электромонтаж.
Не слишком ли малая уставка, с учетом фоновой утечки эл.плиты?

в ванной будет водонагреватель и стиральная машина.надо ли каждый из них защищать своим диф автоматом или обойтись одним на стиралку и водонагреватель

Борису 03.12.2014 в 21:11
Лучше поставьте два на всю квартиру.

На схемах вводной провод на 2,5мм,а вводной автомат на 40А -так ведь провод может и сгореть и при 40А?

Александр,подскажите пожалуйста пункт ПУЭ где»Делать соединения и ответвления в коробках под монтаж выключателей и розеток не разрешено»

Купил квартиру в панельной 5ти этажке. ЛенБок проект. Проводка соответственно старая как дом 1978г. Ввод апв 2х4 (газифицированный дом) собрался делать хороший ремонт ну и соответственно менять всю алюмишку т.к. старая уже везде поотгоревшая и не под современные нагрузки. Будут тёплые полы. Духовой шкаф электрический. (Супруга не хочет к газовой духовке привыкать. Да и я не поклонник изжоги сгоревших пирожков) будет и ПК, стерео, принтер. В общем быть новому щитку. Планирую уложиться в 36мест. Жена говорит мол зачем такой большой. Мол у всех два-три автомата и усё. А я знаю точно схему сборки(уже продумал) и был бы рад по завершению разместить пост с фотоотчётом) прошу прощения за столь большое отступление от главного))) по скольку ЩР будет в квартире ввод нового медного кабеля я решил доверить работникам ЖЭКА. Не потому что я не умею. (Я электромонтёр 4 разряда) а по тому что я открывал этажный щиток. Работы с частичным снятием напряжения там проводить опасно. Много драконов. Паутины из полторашки. И сного пакетники. У меня на них алергия. На производстве я бы отключил стояк. Но тут уже разграничение не позволяет. Да и не хочу брать на себя ответственность. И некому не советую работать с пакетниками самостоятельно (очень опасная вещь 50на50 что исход будет хорошим. Не уверен не лезь! Стараюсь всегда где нет приёмников первой категории делать полное снятие напряжения. Всем всех благ, спасибо

Денису Михайловичу
1.Приводить в порядок электрику — дело благородное. Но чем лучше захотите сделать, тем больше будет больших и малых проблем. Я специалист по обнаружению и решению таких проблем. Попробую описать некоторые из них. Сначала более важные и тяжелые.
2.Судя по сечению вводных проводов, допустимая потребляемая мощность Вашей квартиры — 5кВт с вводным автоматом максимум 20А (хорошо, если 25А). И ЖЭК категорически не разрешит увеличивать Вам эту мощность от существующего стояка, с соответствующим увеличением вводного автомата и сечения вводного кабеля. 5кВт — это не слишком много для современной квартиры, так что включить достаточно много сразу Вам не удастся. Лимит 5кВт имеют частные жилые дома, поспрашивайте, как им живется.
Правда, есть пара путей увеличить этот лимит. Первый: если ЖЭК разрешит, можно проложить свой кабель к ВРУ дома. Второй: можно проложить свой кабель даже до ТП.
3.ЖЭК по идее может согласиться по договору выполнить ремонт квартиры, но потребует прохождения стандарного пути: получения техусловий, выполнение проекта, все согласования и т.д. Все это обойдется в копеечку. Поэтому люди обычно рискуют и делают все без участия ЖЭКа. Например, все это делаю я единолично, включая работы на стояке без его отключения. Конечно, Вам при этом нужно будет быть очень уверенным в квалификации и смелости электрика, иначе дело может кончиться грандиозной подъездной (если не домовой) аварией с пожаром и смертельным несчастным случаем.
4.Скорее всего, Вам придется отказаться от многих электрических удобств — теплых полов, электрического духового шкафа, электрочайника, других мощных потребителей. Не исключено, что окажется, что даже подключение автоматической стиральной машины будет требовать отдельного разрешения. Или ставить реле приоритета нагрузок. В-общем, Вы попали в дом для не слишком богатых людей.
По другим менее важным и сложным проблемам,упомянутым Вами.
5.Придется супруге учиться обходиться меньшим расходом электрической мощности. Вам придется объяснять ей удобство наличия большого количества линий питания, сложной и дорогой защиты.
6.То, что Вы электрик, хорошо. Но предполагаю, что Ваш производственный опыт в Вашем ремонте Вам не сильно пригодится — слишком уж разный подход к электрике на производстве и в своей квартире.
7.Вам было бы полезно рассказать про схему питания Вашей квартиры, Вам дадут массу самых противоречивых рекомендаций. Я сам много раз обширно разорялся на этом сайте на эту тему, можем попробовать и с Вами. Только разместить схему и фото не получится, придется все объяснять словами.

Для (elalex) с жековскими всегда можно договориться. Да и вводной автомат не проблема. снаружи вро 25А а внутри начинка на 60. И вариант со своим кабелем тоже не плохо. Вру-шка на первом этаже а я на втором. Так что длина не велика. Ну и как опытного монтёра матерьял всегда найдётся. Только вот в Сургуте не могу найте РКН на фазное напряжение

Денису Михайловичу 21.02.2015 в 16:41
1.Оно, конечно, с ЖЭКом можно договориться, правда, за сколько и на каком уровне. Но вот с перегруженными кабелями и разгневанными при аварии соседями — не знаю. И автомат можно незаметно подделать, а вот шила в мешке не утаишь — соседи увидят толстые кабели, свое низкое напряжение и сделают выводы. У меня был случай, в новом доме одному богатому жильцу удалось забрать электроэнергию всего подъезда, был скандал, пришлось ему вести свой кабель с улицы.
2.Интересно, а как в Сургуте с УЗО? А интернет-магазины у вас есть? По идее, теперь не должно быть разницы, где живешь.

Дом ii-68-01 1974 г.п., 16 этажей, плиты есть. На нашем щитке (коридорном) в схеме нарисован провод заземления (тот, который из первого абзаца). Теперь собственно вопросы:
1) Где именно находится провод заземления? Если не провод, то наверно специальная арматура, уходящая в грунт под фундамент?
2) Можно-ли в будущем запитать технику на заземление для плиты? Сейчас только плита (вроде) заземлена, а остальное — нет.

Мотобайкеру 15.09.2015 в 23:54
1.Схема в коридорном щитке — филькина грамота, не обращайте на нее большого внимания.
2.Провод заземления (заземляющий проводник), идущий в землю, не ищите — не найдете. Будете работать с теми проводами, что есть в коридорном щитке.
3.Защитный проводник к плите должен быть, таким же образом нужно защитить и всю остальную квартиру.
4.Сделайте фото раскрытого коридорного щитка и выложите на форуме http://forum-electrikov.ru/ в разделе «Проектирование внутреннего электроснабжения», придумайте свою тему, например «Защитная проводка для квартиры».

Мотобайкер: точно так и в моей 16-тиэтажке, но отдельного заземляющего провода нет, есть общая точка соединения всего каркаса дома с контуром заземления, который подразумевается «где-то там» и нолем трехфазной линии от 1-го до 8-го, и от 9-го до 16-го эт. Плиты всех квартир «заземлены» средним проводником алюминиевой трехжилки 3х6 кв.мм на ту же общую точку в щитке и все. Просто до соплей.
И кстати, все в щитке вначале было строго по схеме сделато, найду- покажу. Потом начались зверства всех, кому и лень и не лень.

для ПАВ 16.09.2015 в 13:54
1.Вы, кажется, радиотехник? Общей точки соединения всего каркаса дома с контуром заземления может и не быть, как и самого контура. Заземлением может оказаться сам фундамент.
2.В щитовой дома входящий нулевой провод заземляется и дальше по стоякам идет как PEN — одновременно рабочий и защитный. В этажных щитках PEN садится на их корпуса и разводится на плиты квартир(система TN-C). Вообще-то это не «заземление», а зануление. Если на одну точку в этажном щите — плохо, нужно каждому проводу свой винт. Это в радиотехнике все можно под один винт.
3.На PEN при обрыве ноля появится опасное напряжение.
По-моему, не настолько просто, как сопли. Нужно думать и понимать.

При чем тут радиотехника, цепляться нет к чему больше?
Еще раз как для электрика- то, что было в доме и почти сохранилось: этажные щитки приварены к арматуре, торчащей из бетонной стены, в этих точках ноль трехфазной линии соединен с точкой соединения арматуры со щитом посредством сжима. Все провода-»заземлители» для плит посажены на щит рядом с квартирными послеучетными автоматами и неотключаемы.
Каждая квартира питается через доучетный автомат, отключающий и линейный и нулевой провода.
Ноли розеток и освещения соединены на изолированном от металла щита клемнике с нолем после счетчика.
Что там, под домом- гадайте сами.

Для ПАВ 16.09.2015 в 22:08
1.Радиотехника притом, что она оказывает тлетворное влияние на электротехнические знания и умения. Тут на сайте есть пользователь kolka, он не берет к себе на работу никого, кто имеет хоть какие-то электротехнические знания и умения. Определенная логика в его политике есть: переучивать труднее, чем учить. У Вас даже терминология неэлектрика.
2.Цепляться всегда есть к чему. Я ручаюсь, что найду несколько грубых ошибок в квартире после любой бригады электриков.
3.Если у Вас корпуса этажных щитков приварены к заземленной арматуре, это чудесно.
4.Электрики не говорят «провода-»заземлители». Говорят «защитные проводники», соединены с защитным нолем или заземлением — второй вопрос.

Подскажите
Надо заменить всю эл. проводку в старой квартире, старая проводка 3-х фазная, что лучше оставить 3-х фазную или переделать на 1-у фазную, я это к чему: перекос по фазам (если 1-но фазная) если раскидывать фазы по группам все равно перекос (не все фазы будут равномерно грузиться, лето-зима, весна-осень)?
Тут еще та схема: две однокомнатные квартиры висят на одном вводном автомате, а две двухкомнатные на своих разных вводных, вот и как тут разделить PEN на разные?

Жеке. Ответы.
1. 3 фазы — это 380 вольт. Я очень сомневаюсь, что в вашей квартире, насколько бы она старой ни была, есть 380 вольт. Это не промышленный объект. Пойдем от простого: счетчик какой стоит? Трехфазный?Если да, то вам и схему необходимо оставлять именно трехфазную, в противном случае вам его просто не поставят на учет. Но в этом я сомневаюсь.
Теперь идем дальше. Если все-таки у вас именно трехфазная нагрузка (может быть такое чудо все-таки есть), то расчет фаз должен делать специалист и выдать некий проект, самим вам туда лезть категорически запрещено.
2. PEN к вводным автоматам и количеству фаз не имеет никакого отношения, он везде един: хоть десять квартир, хоть три; хоть какую схему коммутации примените. Запомните — PEN один.

Тем более- в старой квартире! Откуда там 3 фазы?

Здравствуйте! Спасибо за такой содержательный сайт. Читаю его уже сутки. Можно узнать мнение специалистов. Купила квартиру в старом фонде. Здесь проводка относительно не старая лежит под плинтусом. Точнее плинтусов нет, а проводка есть. Собственно розетки 20см от пола — кабель в штробе. Хочу менять проводку, добавлять розетки и так далее. Врач вот в чем — можно ли пойти по этому же легкому пути и использовать плинтуса с кабель каналом? Квартира маленькая, точек розеток будет не очень много. Кабель 2,5, конечно… Не хочется лишний раз грязь разводить, а плинтуса с каналом красивые))) очень жду ответа!

Татьяна, вполне. Называется это открытой электропроводкой и Правилами она не запрещена. Сейчас есть специальные плинтусные кабель-каналы из пластика, посмотрите каталоги у того же DKS, Legrand или Hager. Смотрятся прилично, монтируются быстро. Также среди них можно подобрать различные цвета: белый, черный, под дерево и т.п. Кстати, некоторые плинтусные кабель-каналы позволяют прямо в них устанавливать розетки и выключатели, т.е. не нужно делать выход кабеля в подрозетник на стену, а прямо в плинтус устанавливается розетка или выключатель — очень удобно, да и смотрится красиво и монолитно. В общем вариантов много, поищите по каталогам.

Добрый день. А как заходит верхний свет в старую квартиру? У меня у ванны с туалетом стоит тройной выключатель.В нём ещё ниже вроде как трансформатор стоит. Который, как говорят мои теперешние родственники, никогда не работал. Он коротнул. Свет верхний погас везде. Автомат вроде работает. Я его включал и выключал. Свет не появился. Может в этом выключателе стоять распаячная коробка на весь верхний свет?

Алексей, да кто может знать о вашей квартире, ее проводке, загадочном трансформаторе, даже не глядя, заочно? Вряд ли тут водятся шаманы, пока не встречал.

Здравствуйте. В этажном щите УК намудрила с схемой подключения квартирных нулей. Как это может влиять на точность показаний приборов учёта? И почему? После переделки схемы по одной квартире потребление по счетчику резко снизилось.

Даже вот так было. Красным исправил. Все квартиры так подключены.

Николай, в основном все однофазные счетчики ведут учет только по фазе, т.е. контролируют ток, протекающий через клемму (1-2). А поэтому при первоначальной не точной схеме подключения нулей это никак не скажется на показаниях. Снижение потребления по одной из квартир может быть элементарным совпадением — нужно проанализировать. На сколько именно снизилось, в 2 раза или больше? Какой тип счетчика установлен в этой квартире? Менялись ли потребители в данной квартире? Не изменился ли режим потребления электроэнергии? И т.п.

Благодарю за ответ.
ПУ Нева 101, абонент говорит, что проверял водонагревателем. До переделки 40 кВт в сутки, после — 15. Но тут у меня тоже сомнения, сутки ничем не пользоваться, практически нереально. И с нулями так же думал. Да, до переделки замеряли клещами нагрузку на фазном и нулевом нагрузочных — показания разные. На нулевом вообще нагрузку не показывал.

Дмитрий, а вот если на NP71L. Неверно показывает дату, общий расход ведь всё равно будет показываться на текущий день? Дата нужна для того, чтобы снимать показания дистанционно? Поправьте, если ошибаюсь.

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме?

Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже.

Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.

Итак:

• Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка . Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
• Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
• От вводного автомата провода тянуться к распределительным коробкам . На каждую группу может быть от одной до нескольких распределительных коробок.

Обратите внимание! При питание мощных электроприемников возможен вариант питания непосредственно с группового автомата к электроприемнику. Обычно таким электрооборудованием является разнообразное нагревательное или отопительное оборудование типа бойлеров или электронагревателей. Обустройство дополнительных распределительных коробок в таком случае не целесообразно из-за лишних контактных соединений. А при обустройстве любой электрической сети нужно стремится к наименьшему количеству дополнительных соединений.

• В распределительных коробках выполняется подключение к групповому проводу непосредственно линий питания электроприемников . Это могут быть розетки, выключатели, светильники и другое электрооборудование.

Монтаж внутренних электросетей квартиры

Каждый из приведенных выше элементов – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И дабы не распыляться общими фразами и прописными истинами давайте рассмотрим каждый из этих элементов отдельно.

Монтаж распределительного щита

Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электрической энергии должен быть собственный распределительный щиток. При этом инструкция требует дабы к щиту был обеспечен свободный доступ, а сам распределительный щит не выступал над поверхностью стены. Но давайте обо всем по порядку.

Итак:

• Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с повышенной влажностью, а также под ними. В исключительных случаях допускается установка распределительного щита под таковыми помещениями и то только при их соответствующей гидроизоляции.
• Запрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.
• Распределительные щиты должны располагаться в специальных нишах в стене. В противном случае согласно п.11.6 ВСН 59 – 88 он должен монтироваться на высоте не менее 2,2 метров над уровнем пола.
• Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых или трудносгораемых материалов. При этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
• Так же выбирая распределительный щит стоит обратить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они должны иметь запорное устройство. При этом ручка этого запорного устройства не должна выступать, либо должна сниматься.
• Ну и последнее что следует помнить, это то, что, выполняя монтаж распределительного щита своими руками, делать это следует только с использованием медной электропроводки. Требует этого п.7.1.31 ПУЭ.

Монтаж электропроводки

Перед тем как в панельном доме поменять проводку следует определиться с ее типом. Она может быть открытого и закрытого типа.

При этом проводка закрытого типа может монтироваться в бороздах плит, под слоем стяжки или за гипсокартонными стенами. Открытая проводка может монтироваться внутри специальных коробов, либо внутри плинтусов. Каждая из этих технологий имеет свои особенности и недостатки.

Итак:

• Открытая электропроводка в доме из СИП панелей, дерева или других горючих материалов применяется достаточно часто. А вот в панельных, кирпичных и других домах из не горючих материалов преимущественно применяется скрытая проводка. Основные аспекты ее монтажа мы и рассмотрим далее.
• Прежде всего давайте четко определимся что такое скрытая проводка. Согласно п.7.1.37 ПУЭ таковой называется проводка, смонтированная в каналах строительных конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки или в слое подготовки пола.

Обратите внимание! П. 7.1.37 ПУЭ запрещает монтаж проводки в панелях стен, перекрытий и перегородок, выполненных при их изготовлении. Кроме того, запрещается использовать для прокладки проводки монтажные и температурные стыки панелей.

• К скрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что значит слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ монтаж проводки должен выполняться в металлических трубах (можно использовать металлическую гофру) и в негорючих коробах. При этом следует помнить, что в этом случае ПУЭ требует обеспечить возможность замены проводов, из-за чего цена монтажа такой проводки становится достаточно высокой.
• Отдельно хотелось бы остановится на ванных комнатах, уборных и других помещениях повышенной влажности. Здесь проводку под гипсокартоном применять нельзя, так как в данных комнатах вообще запрещено применение металлических труб или коробов.

Расположение электропроводки

Отдельным вопросом рассмотрим расположение проводки в панельных домах. Ведь здесь хоть и нет строгих норм, но есть общепринятые нормы, которые значительно облегчают в дальнейшем ремонт и эксплуатацию.

Итак:

• Электропроводка групповых линий монтируется от распределительного щита, до распределительных коробок. Обычно она прокладывается по стене на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стены.
• Распределительные коробки в комнатах обычно устанавливаются около двери над выключателем . Сам же выключатель должны располагаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
• Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола . Но сейчас все чаще применяется европейские стандарты расположения выключателей, которые предполагают высоту в 70 – 80 см над уровнем пола.
• Разводка от распределительной коробки к розеткам и осветительным приборам должна выполняться так же под потолком, со спусками к электроприемникам. При этом во время монтажа запрещается применять любые углы укладки проводки кроме прямых.

Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть расположены в смежных комнатах.

Ведь установка выключателей в них запрещена. Обычно для этих помещений используется одна общая распределительная коробка, ведь электроприемников в них не много.

Монтаж электроприемников

Теперь поговорим относительно правил установки электроприемников. Отчасти этот вопрос мы обсудили в предыдущем пункте, но теперь остановимся немного подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.

• Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут располагаться в любом удобном для обслуживания месте. И поэтому если вам необходимо расположить розетку на высоте 1,7 метра над уровнем пола, например, для подключения кондиционера или вытяжки на кухне как на видео, это не является проблемой.

• Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки не менее 30мА. В этом случае их допускается устанавливать в ванных комнатах, но не ближе чем в 1 метре от душевых кабинок.
• Вопрос установки выключателей мы отчасти уже рассмотрели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр или даже под потолком при условии управления при помощи шнура.

Вывод

От того как проложена электропроводка в панельных домах во многом зависит надежность и долговечность электрической сети квартиры. Поэтому к данному вопросу следует отнестись с максимальной ответственность.

Но кроме приведенных выше правил обустройства электрических сетей нельзя забывать и о общих правилах монтажа, которые вы можете найти в других разделах нашего сайта. Комплексный подход к решению данного вопроса позволит вам создать действительно качественную квартирную электросеть.

В последнее время нагрузки на электрические сети стали очень сильно возрастать, что связано с использованием большого количества разных приборов и современной бытовой техники. При этом проводка в старых домах очень часто перегорает, поскольку она не рассчитана на подобные нагрузки и имеет определенный срок эксплуатации. Учитывая это, потребуется совершенно новая схема разводки электропроводки в квартире, способная не только обслуживать приборы с большой мощностью, но и удовлетворять все запросы современного человека.

С чего начинать

Прежде чем приступать к созданию проекта, необходимо собрать массу различных данных о помещениях, оборудовании и личных пожеланиях будущих пользователей. От этого зависит не только тип выбранного кабеля, но и удобство эксплуатации и даже срок службы конкретных приборов.

Расстановка мебели

Когда делается схема разводки электропроводки в квартире, то очень важно учитывать тип интерьера помещений и место установки мебели. В противном случае розетки могут быть закрыты шкафами, что вызывает определенные неудобства.

Учитывая это, сначала стоит подготовить план помещений и нанести на него все предметы интерьера. При этом следует поговорить с будущими пользователями, чтобы уточнить, где они хотят видеть розетки, светильники и выключатели. После этого все данные наносят на план.

Расчет мощности

Довольно часто используется схема разводки электропроводки в квартире с применением кабелей одного типа. Однако данное решение ни экономически, ни технически не оправдано. Дело в том, что для системы освещения не нужно использовать дорогие провода с большим сечением, а вот для некоторых электрических приборов они просто необходимы.

Исходя из этого, специалисты рекомендуют разделять разводку до распределительных коробок и по комнатам, используя разные материалы. Использует типичная схема разводки электропроводки в квартире кабель ВВГ 3х2,5, но тогда на него навешивают несколько розеток, объединенных в группы. Для отвода на кухню или комнаты с большим потреблением можно увеличить сечение до 6 кв. мм.

Для осветительной группы можно использовать кабель ВВГ 3х1,5, а вот если в комнате будет установлена электрическая плита, то сечение делают около 6 кв. мм. Ввод же в саму квартиру используют стандартный, хотя если есть возможность его заменить, то применяют материал типа 3х10. Таким образом, проявляется разумная экономия без потери качества и ограничения по мощности.

Фактически современная схема разводки электропроводки в квартире ориентируется не на тип помещения, а на потребителя. Поэтому очень популярны группы цепей, соединяющих конкретные приборы с определенной мощностью. Это довольно экономно и считается технически правильным.

Тип разводки

Прежде чем приступать к проектированию, также нужно определиться и с технологией монтажа. Дело в том, что кабель можно пускать как внутри стен, так и снаружи, помещая его в специальные короба. При этом от того, какая выбирается разводка электропроводки в квартире, схема может иметь определенные изменения.

Когда используется внутреннее обустройство сетей, очень важно строго соблюдать правила монтажа и заносить расположение проводов по стене в специальную схему. При выборе методики обустройства в специальных коробах, которые крепятся на поверхности, допускаются определенные отклонения от принятых стандартов, и подробная схема начинает терять свою необходимость.

Также существует и дополнительная разводка электропроводки в квартире. Схема по потолку, например, решает сразу массу задач, начиная от удобства размещения и заканчивая экономией материала. Однако такие технические решения требуют наличия специальных помещений или особой отделки самих поверхностей.

Правила разводки

Сразу стоит отметить, что полный перечень правил и технических требований указан в специальной документации и утвержден ГОСТом. Однако если делается схема разводки электропроводки в квартире своими руками и нет соответствующей литературы под рукой, то стоит соблюдать самые важные из инструкций.

1. Все выключатели запитываются сверху вниз, а розетки снизу. Их располагают на высоте не менее 50 см от пола. При этом не должно быть никаких препятствий, которые бы закрывали доступ к устройству.
2. Выключатели обычно располагают при входе в помещение на противоположной стене от стороны открывания. Некоторые типы таких изделий монтируют прямо возле некоторых предметов интерьера, создавая определенный уровень комфорта.
3. Все провода разводят по помещению только горизонтально и вертикально. Угол поворота при этом будет составлять 90 градусов. Никаких диагональных отводов быть не должно, даже если это позволит сэкономить на материале.
4. Скрытую в стене проводку в обязательном порядке наносят на монтажный план с указанием расстояния от стен и потолка. Это очень поможет при произведении ремонтных работ в помещении.
5. Типовая схема разводки электропроводки в квартире «хрущевке» может предполагать, что на ввод в помещение будет идти кабель с небольшим сечением. Однако если потребляемая максимальная мощность выше предела проводника, то его нужно будет заменить.
6. Между проводами и различными элементами конструкции необходимо выдерживать определенное расстояние. Например, от потолка до кабеля оно должно составлять 15 см, от пола - не менее 20 см, а от газовой трубы не ближе чем 40 см, но только по отношению к горизонтальным отводам. Если же речь идет о вертикальном расположении, то их устанавливают не ближе 10 см от проемов и углов.
7. Не допускается соединение проводников из разного металла. Дело в том, что под нагрузкой они начинают окисляться и разрушаться. Поэтому если есть острая необходимость в таком соединении, то его производят через специальную муфту.
8. Соединение провода или его разводка выполняется только в специальных коробках, которые устанавливают в каждом помещении на местах отводов. Учитывая это, схема разводки электропроводки в квартире панельного дома делается с минимальным количеством ответвлений, чтобы меньше ставить таких изделий. В таких конструкциях это связано с определенными трудностями.
9. Монтаж розетки в туалете запрещен, а при решении установить ее в ванной комнате лучше использовать понимающий трансформатор или специальные защитные устройства, специально разработанные для этих целей.
10. Расстояние между двумя кабелями, которые проложены параллельно друг другу, не должно быть менее 3 мм. При этом они монтируются в отдельной защите в виде коробов или гофры.

Ввод

Именно с данного момента и начинается разводка электропроводки в квартире. Схема при этом часто упускает этот пункт, поскольку он относится к монтажу в подъезде или на лестничной площадке. При этом выполняют его специальные службы с последующей установкой счетчика.

Проектирование этого участка цепи стоит доверить профессионалам, которые имеют непосредственное отношение к таким компаниям. Они не только составят всю необходимую документацию, но и помогут подобрать нужный материал, произведя его монтаж. Однако сразу стоит отметить, что их услуги обычно немного завышены, но если они выдают после этого исполнительную схему с подписью, то эти затраты вполне оправданны.

Мастеру обязательно нужно сообщить о том, какую максимальную мощность планируется обслуживать линии. Это необходимо для того, чтобы схема разводки электропроводки в однокомнатной квартире или другом помещении имела на вводе правильные автоматы, кабель нужного сечения и при необходимости другие приборы защитного отключения или заземления.

Изготовление проекта

Типовая схема разводки электропроводки в квартире 504 серии для многих мастеров стала эталоном. Дело в том, что именно эта планировка, которая своей простотой и совмещенностью нескольких комнат не нравится многим людям, наиболее хорошо и экономно позволяет произвести разделение на группы потребителей. Поэтому по данному принципу лучше всего и делать проект.

Освещение

Эта линия не самая простая и экономная. При желании ее можно провести по потолку, делая отводы только для выключателей. Даже схема разводки электропроводки в двухкомнатной квартире или при наличии большего числа помещений выводит освещение на отдельный автомат.

Сразу стоит отметить, что кабель для таких работ используют с сечением 1,5 по меди. Однако если принимать во внимание тот факт, что в последнее время многие пользователи используют энергосберегающие лампы, то и это слишком много. Если же планируется применять осветительные приборы, которые потребляют 24 Вольта, то можно установить в линию трансформатор, от которого будет вестись отдельная сеть.

Лучше всего использовать кабель с сечением 1,5, разводя его до коробки и от нее делая ответвления на приборы. При этом на самом проекте эти цепи отображают отдельным цветом, стараясь также выбрать провод, который будет выделяться.

Розетки

Обычно на комнату устанавливают розетки по формуле 1 штука на 6 метров квадратных. Однако лучше ориентироваться на личные предпочтения пользователей и их нужды. При этом все точки монтажа можно объединить в одну систему, сводя к единому пакетнику.

На планах такие линии отмечаются красным цветом, указывая места установок. При этом некоторые проекты совмещают розетки даже через межкомнатную перегородку, как это часто предполагает схема разводки электропроводки в квартире «хрущевке». Фото подобного расположения делают именно в домах этого типа или при использовании стен из гипсокартона.

Создавая отдельную линию для розеток, можно сразу позаботиться о и заземлении. Однако нужно помнить, что оно должно соединяться с системой всего дома.

Для данных работ используют кабель с сечением 2,5 по меди. Этого вполне достаточно даже для кратковременного использования мощных электрических приборов в виде утюгов, кофеварок, инструмента или небольшого нагревателя воздуха.

Отдельные линии стационарного оборудования

Довольно часто в современных квартирах можно встретить такие электрические приборы, как нагреватель воды, кондиционер, электрическая батарея или плита. Все они имеют довольно большую мощность и нуждаются в проведении отдельной линии. При этом всегда стоит иметь в квартире одну розетку, способную спокойно работать даже со сварочным аппаратом.

Сразу стоит сказать, что каждый из подобных приборов нужно подключать отдельно, не объединяя их между собой. Также для них делают отдельные автоматы, которые смогут контролировать их работу в соответствии с мощностью конкретного изделия.

Если в квартире планируется установить электрические батареи отопления, то система их подключения требует наличия запаса прочности по мощности даже вводного кабеля. Некоторые компании, занимающиеся установкой такого оборудования, специально не указывают стоимость подобной разводки, поскольку она довольно велика и требует отдельного подхода к выбору материалов. Однако если сечение вводного кабеля позволяет добавить больше нагрузки, то все довольно просто, и достаточно только провести отдельную линию с подключением через автомат.

1. Старая схема разводки электропроводки в квартире, примеры которой можно найти в домах, построенных до 80-90-х годов, предполагает использование алюминиевых кабелей и проводов. Однако данный материал в современном строительстве используется очень редко, поскольку медные проводники уже давно доказали свою практичность, долговечность и качество. Поэтому лучше всего обращать внимание именно на эту продукцию.
2. Расположение розеток и выключателей должно быть не только безопасным, но и удобным для пользователей. Поэтому определять место их установки, а также высоту и количество нужно индивидуально для каждой монтажной точки.
3. Обычно создают только простейшую монтажную схему, а все работы производят с учетом правил установки и дополнительных чертежей или эскизов.
4. Некоторые специалисты для упрощения работы переносят схему или ее отдельные элементы прямо на поверхность стен и потолок. Это дает возможность представить расположение всех узлов и коробок монтажа и выбрать наиболее удачное место.
5. Создавая подобные проекты, необходимо помнить и о том, что в помещении могут быть и другие проводные системы. Например, в современном доме или квартире часто устанавливается пожарная и тревожная сигнализации, телефонная линия и сеть интернет, а также спутниковое или кабельное телевидение. Учитывая это, необходимо полностью исключить воздействие этих проводников друг на друга.
6. Лучше всего располагать проводку в коробах или специальных каналах, поскольку всегда к ним можно получить доступ или осуществить подключение отвода с установкой новой коробки. Однако если не планируется обшивка стен гипсокартоном, то создание специальных ниш или трасс только отнимет лишнее время и пространство. В подобных случаях штроба будет самым оптимальным решением.
7. Самостоятельное изготовление каналов для укладки кабеля является довольно трудоемким процессом. Поэтому при его произведении рекомендуют использовать специальный инструмент или насадку. Однако нужно помнить, что данный процесс связан с появлением большого количества пыли, а значит, стоит работать в проветриваемом помещении и применять средства индивидуальной защиты.

Вывод

Учитывая всю сложность подобных работ, стоит доверить их произведение специалистам. При этом стоит отметить, что в некоторых зданиях и социальных объектах к созданию таких проектов и схем допускают только квалифицированных мастеров с соответствующим образованием и сертификатом. Также это относится и к монтажу всей системы и дальнейшему ее обслуживанию.
