Чтобы правильно организовать проветривание гаражного строения, необходимо знать параметры, объемность постройки, приблизительный перечень работ, которые планируется там производить. Немаловажным фактором является тип устанавливаемого оборудования, используемые материалы, расчет необходимых параметров. От того, насколько верно произведены предварительные расчеты, подобрано оборудование, зависит эффективность вентиляционной системы, которую планируется установить для гаража.

Способы вентиляции гаража

Как и любое другое, проветривание гаражного строения сводится к нескольким основным видам. Кратко рассмотрим отличительные особенности каждого из них.

Естественное вентилирование. Основано на использовании природного механизма смены воздушных масс, когда плотный свежий воздух вытесняет теплый и более легкий. Специально организованные вентиляционные проемы для естественного движения воздухопотока входя в систему аэрации.

Механическое проветривание. Полностью автоматизированная подача, отведение воздушных масс. Большие гаражные здания, где могут проводиться длительные ремонтные, технические работы, рекомендуется оснащать механической системой вентилирования.

Смешанная (комбинированная) вентсистема позволяет сэкономить на установке приточного оборудования. механической является зачастую именно вытяжка.

Кроме того, вентиляция может быть приточной, вытяжной, приточно-вытяжной. Наиболее эффективной представляется приточно-вытяжная система воздухообмена. Она организовывается естественным, механическим или комбинированным способами, что зависит от габаритов здания, специфики проводимых работ, количества машин и т.д.

Нормы вентиляции гаража

Строительство гаража планируется без обустройства дренажного оборудования, системы удаления избыточной влаги. Она попадает внутрь строения вместе с автомобилем – это оставшиеся на днище грязный снег, влага, соль, другие химические реактивы, используемые коммунальными службами для обработки дорог. Без выведения данных источников уровень относительной влажности внутри помещения повышается. В совокупности с оставшимися реактивами, солью влага постепенно начинает портить, разъедать кузов. Кроме того, неотрегулированный температурно-влажностный баланс негативно сказывается на деревянных, металлических конструкциях гаража, поверхностях инструмента.

Нормализовать температурный, влажностный показатели способна вентиляция строения. Также она вместе с отработанным потоком воздуха удаляет токсичные пары лако-красочной продукции, технических жидкостей, масла, топлива, угарный и выхлопные газы.

Нормы вентилирования гаражного строения, согласно СНиП, предусматривают организацию приточно-вытяжной вентсистемы для отапливаемого и неотапливаемого помещения, чтобы удалять, разбавлять вредные теплогазовыделения в соответствии с расчетом ассимиляции.

Внутри отапливаемого гаражного строения, предназначенного для хранения автомобиля, определяется температурный показатель – +5⁰ С. Внутри строения для хранения одной машины предусмотрен воздухообмен более 180 м³/ч. Иностранные изготовители вентиляционного оборудования рекомендуют оборудовать гаражи системой, позволяющей производить 6-10кратную смену воздушной массы за одни сутки.

Скорость движения воздушных масс – 0,3 м/с.

Естественное вентилирование

Естественное проветривание обустраивается внутри небольших построек, металлических переносных конструкций. Так как приточные, вытяжные проемы организуются намеренно, можно говорить о том, что это – аэрация.

Данный способ вентилирования основывается на природной смене воздушных масс. Поступающий свежий воздух почти всегда холоднее, а значит тяжелее и плотнее того. Который находится внутри. Он вытесняет теплый и легкий поток вместе с частицами углекислого, выхлопного, других токсичных газов наружу через зазоры, щели или специальные проемы, воздуховоды.

Чтобы усилить естественную тягу, часто устанавливаются воздуховоды. Вытяжной воздуховодный канал оптимально монтировать таким образом, чтобы его высота была как можно больше. Это создаст область разреженного давления внутри гаражного строения, поэтому свежий приточный воздухопоток будет сам, автоматически затягиваться.

Также помогают диффузоры, турбодефлекторы. Они монтируются на оголовки приточной, вытяжной труб соответственно, усиливая воздушную тягу.

Используя этот естественный механизм, представляется возможным в определенной степени проветрить внутреннее гаражное пространство. В летнее время он перестает работать из-за снижения температурной разницы температур внутри и снаружи. Здесь может понадобиться помощь механизмов принудительного побуждения движения воздушных масс.

Расчет естественной вентиляции

Расчет вентиляции естественного побуждения производится еще на стадии проектирования гаражного здания. При этом необходимо учитывать параметры здания, количество хранящихся автомобилей, специфика, количество производящихся внутри работ, уровень токсичности жидкостей, находящихся внутри.

Для естественного проветривания (аэрации) чаще всего предлагается два способа расчета внутреннего сечения воздуховодных труб:

• На 1 м² приходится 15 мм диаметра трубы. Если следовать данной формуле, для гаражного строения площадью 10 м² понадобятся вентиляционные воздуховоды с внутренним сечением 150 мм. В данном случае не учитывается высота здания, т.е. его объемный показатель в целом.
• Сумма площадей вентиляционных каналов равен 0,3% от площади гаражного строения. Как правило, данный метод используется для одноканального проветривания.

• приток устанавливается над уровнем пола – 10-15 см;
• вытяжка устраивается внутри потолка, или внутри стены (10-15 см от потолка);
• оптимальное расстояние от входа притока до выходя вытяжки – 3 м;
• высота вытяжки над кровлей гаража – от 50 см.

Для большого строения результат расчета диаметра вентиляционного канала может оказаться очень большим, тогда целесообразно сделать две воздуховодные трубы с суммарным внутренним сечением не меньше, чем в расчетах.

Механическое вентилирование

Часто применяется, особенно актуально для крупногабаритных гаражных построек с двумя этажами, хранением нескольких автомобилей и т.д. Данный способ не зависит от атмосферных условий, силы и направления ветра, сезонности, температуры наружного воздуха.

Для обустройства необходимого движения воздушных потоков внутри строения механизмы принудительного побуждения, вентиляционные каналы, по которым подается, удаляется воздух.

Применяются вентиляторы, устанавливаемые внутри вентканалов (канальные), вентиляционных проемов (осевые). Мощность механизмов примерно одинакова. При выключенном состоянии вентиляторов проветривание также осуществляется, но с меньшей производительностью.

Выбор оборудования

Механическое вентилирование осуществляется при помощи вентиляторов. Механизмы выбираются, исходя из площади строения, необходимой кратности воздухообмена, а также следуя объему удаляемого воздуха, который показывает прибор.

Производительная мощность вентилятора должна соответствовать заданным параметрам. Маломощный прибор не справится с удалением или подачей нужного количества воздушных масс. Механизм, более мощный, чем необходимо, станет неэкономичным по энергопотреблению, будет превышать допустимые значения рабочего шума.

Целесообразно приобретать вентиляторы с таймером, датчиком влажности, датчиком движения, чтобы система вентилирования работала автоматически, без участия автовладельца.

Воздуховодные каналы приобретаются из материалов, стойких к воздействию агрессивной среды токсичных, тепловых выделений. К таким относятся пластиковые водопроводные трубы, асбестоцементные трубы, а также из оцинкованной стали.

Кроме того, в число вентиляционного оборудования входят: переходные, поворотные сегменты, переходники, дроссель-клапаны, диффузоры, воздухозаборные решетки, блок управления.

Расчет механической вентиляции

Чтобы произвести расчет необходимого количества поступающего воздуха, предлагается воспользоваться следующей формулой:

L – расчетное количество приточного воздушного потока (м³/ч);

N – норма кратности воздушного обмена внутри гаражного здания, в данном случае – 6-10;

S – площадь постройки (м²);

H – высота здания (м).

В данной формуле учитывается не только площадь постройки, но и ее высота, т.е. в расчетах используется объемность всего строения.

Также необходимо учитывать размеры воздуховодов, что напрямую зависит от производительной мощности вентиляторов. Например, при низкой мощности уровень шума будет незначительным, но воздушные каналы должны быть увеличены в размере, что не всегда удобно и возможно сделать.

При высокой производительности вентилятора и узких вентиляционных каналах поток воздуха будет создавать дополнительный шум, что создаст дискомфортные условия нахождения, работы внутри гаража.

Sc = L x 2,77 / V

Sc – рассчитываемое значение параметров воздуховода;

L – количество поступающего воздухопотока (м³/ч);

V – скорость воздушного потока в сети (м/с), как правило, этот показатель равен 3-4 м/с;

2,77 – согласующий коэффициент.

Комбинированное вентилирование

Смешанный или комбинированный тип проветривания – популярный способ организовать вентилирование гаражного пространства. Один из каналов остается функционировать естественным способом, другой же оснащается механическим прибором для движения воздушной массы.

Зачастую для гаража средних габаритов вполне достаточно обустроить механическую вытяжку, в то время, как приточный воздух поступает самостоятельно через специально организованные проемы гаражных ворот, стен, воздуховод.

Вентилятор создает разреженное давление, в которое инерционно затягивается свежий воздух с улицы. Следует помнить, что при таком способе проветривания приточный поток не прогревается, не очищается от пыли. Это может быть важно, если в гараже производятся специфические работы, например, покраска. В данном случае необходим определенный температурный режим, чистота бокса.

В других же случаях, не предусматривающих таких видов работ, комбинированное проветривание – эффективный способ удаления отработанного, загрязненного воздуха. Все необходимые расчетные работы производятся в соответствии с приведенными выше формулам.

Вентиляция гаража необходима при его обустройстве. Она позволяет удалять опасные для автовладельца воздушные примеси: токсичные газовые смеси, углекислый газ, излишнюю теплоту, влажность. Закладка вентиляционной системы производится на стадии строительства здания. Для эффективной, оптимальной работы вентиляции необходимо сделать правильные расчеты притока, подачи воздуха, соблюсти кратность воздухообмена, размеры вентиляционных каналов.

Владельцы автомобилей понимают, насколько важна правильная организация гаража. Гараж - это жилище для автомобиля. Поэтому от его обустройства будет зависеть качество автомобиля. Особое внимание уделяется вентиляции в гараже. Ни одно помещение не может обойтись без подобных мероприятий. Свежий воздух - это не единственный положительный момент от вентиляции. Но понятно одно - без нее в гараже не обойтись.

Почему же так важна вентиляция в гараже? Какие виды вентиляций существуют? Как сделать качественную вентиляцию в гараже? Ответы на эти вопросы просты. Давайте рассмотрим их, чтобы сделать гараж безопасным и комфортным как для человека, который проводит внутри немало времени, так и для автомобиля.

Для чего делается вентиляция в гараже

Многие считают, что если помещение нежилое, то в нем вентиляция вовсе не нужна. Ведь человек там находится довольно редко, поэтому достаточно по прибытии открыть дверь и запустить свежий воздух. Однако, это не так. Каждое помещение нуждается в вентиляции. И вот несколько причин:

1. Первая причина - приток свежего воздуха. На самом деле в гараже человек бывает довольно часто. К тому же некоторые практически живут в них, делая мастерские в гараже. Поэтом куда приятней дышать свежим и чистым воздухом, а не задыхаться от вони и сирости. А в гараже есть масса деталей и материалов, что издают токсичные вещества. Поэтому это даже опасно для здоровья.
2. Наличие сырости плохо сказывается на самом автомобиле. А именно она может медленно разрушать металлические детали кузова, электронные устройства и электрику машины. Второй момент - сырость причиняет вред запасам и деталям, что хранятся внутри. Более того, стены покрываются грибком, образуется плесень. Конструкции из древесины могут начинать гнить, а металл покрываться ржавчиной. Понятно, что на эксплуатационный срок это влияет прямым образом.
3. Если в гараже отсутствует вентиляция, это негативно скажется на хозяине. Среда внутри токсичная, поэтому пребывание в ней приведет к головным болям и отравлению.

Только этого уже достаточно, чтобы немедленно заняться созданием вентиляции внутри гаража. Даже самая простая вентиляция позволит избавиться от всех негативных последствий. Основным аргументом является то, что СНИП 21.02.99 гласит о наличии вентиляции, точно также, как и в жилом доме.

Важно знать! В независимости от того, какой это гараж, отапливается он или же нет, он должен иметь систему вентиляции. Нормативный регламент сообщает, что за 1 час приток свежего воздуха должен быть равен 180 м3.

Существуют и европейские стандартны, согласно которым полный обмен воздуха должен происходить от 6 до 10 раз за 24 часа. Ниже приводятся функции, которые выполняет вентиляция в гараже:

• происходит удаление влажности. Она появляется при попадании внутрь дождя, снега и грязи с автомобилем;
• выводятся все вредные токсичные и газовые скопления, воздух будет чистым, свежим и приятным;
• на поверхностях не будет образовываться конденсат (стены, потолок, смотровая яма, автомобиль, детали);
• все металлические поверхности будут защищены от коррозии, автомобиль быстрее высохнет;
• внутри гаража создается прекрасный микроклимат. Он благотворно сказывается на автомобиле, на человека и на овощах, которые могут храниться внутри.

Все эти факторы указывают на то, что вентиляция в гараже - необходимость. Но, важно знать, какие виды вентиляции существуют.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб - приточная, а вторая - вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага. А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража. Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий. Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м 2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м 2 . Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы - 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха. Это особенно важно зимой.

Делаем естественную вентиляцию в гараже

Если вам понравился именно этот тип вентиляции, то нужно узнать, как именно она будет делаться. Некоторые особенности системы мы рассмотрели. Теперь же рассмотрим инструкцию по ее созданию. Чтобы реализовать все в жизнь, потребуется следующие инструменты:

• при отсутствии отверстий нужен перфоратор;
• болгарка, которой и будут нарезаться трубы;
• канализационные трубы соответствующего диаметра или другие трубы из пластика;
• защитная решетка, зонт и затворка;
• силиконовый герметик;
• рулетка, маркер и уровень.

С этим набором естественная вентиляция гаража своими руками будет выполнена в кратчайшие сроки. Итак, давайте рассмотрим инструкцию по созданию, чтобы сделать свой гараж безопасным и комфортным.

Обратите внимание! Благодаря наличию заглушки, владелец может регулировать количество приточного воздуха по мере необходимости. Особенно это касается неблагоприятной погоды.

Остается только проверить функционирования системы вентиляции в гараже естественного типа. Вы убедились, что на ее создание не нужно много времени, денег и усилий. Гараж будет свежим и безопасным.

Заключение

Наличие вентиляции в гараже - это не пожелание, а требование. И дело не только в заботе о своем автомобиле, но и о собственной безопасности. Мы рассмотрели, почему именно нужна вентиляция в гараже. Все доводы логичны и понятны. Самый простой тип вентилирования - это естественная вентиляция. Это самый простой способ проветривать гараж, обеспечивая комфортные условия внутри. Работать при наличии свежего воздуха куда приятней. Поэтому не стоит затягивать с этой работой, собрать все силы, закупить материалы и выполнить работу своими руками. Тем более что есть инструкция, как это сделать.

Правильная организация вентиляционной системы в гаражном строении определяется ее эффективностью. Чтобы качественно обустроить проветривание данного помещения, необходимо знать некоторые основы аэродинамики, расчет и мощность вытяжной, приточной систем, санитарно-гигиенические нормы, требования. Исходя из полученных данных станет вырисовываться вентиляция гаража схема. Ее качественная организация обеспечит нормализацию микроклиматической среды гаражного пространства.

Естественная или механическая

Прежде, чем устраивать монтажные работы по установке вентиляционного оборудования, необходимо определиться, какой тип проветривания оптимально подойдет для гаражного помещения. Это зависит от объема помещения, наличия подземных отделений (смотровая яма, овощное хранилище, подвал), вида производящихся работ, степень их опасности для здоровья автовладельца, частоты использования строения, его конструкции.

Перечисленные факторы определяют, какую вентсистему устанавливать: механическую или естественную. Каждая обладает своими преимуществами, совпадающими с определенным типом сооружения.

Плюсы естественного способа вентилирования:

• минимальная стоимость исходных материалов;
• стандартный набор инструментов;
• легкость монтажа;
• простота эксплуатации;
• возможность усовершенствования.

Недостатки:

• малоэффективна летом из-за незначительной разницы температур;
• влияние погодных условий, направления ветра, времени года;
• недостаточно производительности для удаления сильно загрязненного воздуха.

Преимущества механического вентилирования:

• отсутствует подверженность влиянию атмосферных условий, силы, направления ветра;
• возможность варьировать месторасположение вентиляционных проемов;
• высокий показатель производительной мощности;
• качественная нормализация температурно-влажностного показателя воздушной среды общегаражного пространства;
• вариативность выбора механических средств принудительного побуждения воздухообмена.

Минусы:

• более высокая стоимость;
• необходимость подведения электрической проводки;
• затраты на электроэнергию;
• усложненный вариант установки вентиляционной системы;
• уровень рабочего шума вентилятора.

Аэрацию целесообразно устанавливать внутри небольших гаражных строений, лишенных подземных отделений погреба, ямы осмотра (например, железный тип конструкции). Усложненная механическая схема оправдана на больших, объемных пространствах, где требуется высокая производительная мощность, кратность смены воздушных потоков.

Часто выбирают гибрид механической системы и аэрации – комбинированный способ проветривания, когда устанавливается только вытяжной вентилятор, удаляющий отработанный воздухопоток верхних слоев помещения. Нижние слои естественным образом заполняются свежим приточным потоком.

Особенности организации вентсистемы

Устройство вентиляционной системы определяется факторами правильного размещения:

• предварительный расчет внутреннего сечения вентиляционных труб обязателен;
• отводящее отверстие меньше приточного (усиливает воздушную тягу);
• приток устанавливается внизу, вытяжка вверху, проемы диагонально распределяются возле коротких стен гаражного строения, чтобы охватить максимальное пространство потоком воздушных масс;
• расстояние притока от пола – 10-15 см, вытяжка монтируется внутри потолка, либо внутри стены на расстоянии 10-15 см;
• внутреннее сечение одинаковое на всем протяжении вентиляционного канала, чтобы воздухопоток беспрепятственно выходил наружу;
• наименьшее количество изгибов, поворотов, препятствующих быстрому отведению воздушных масс;
• оптимальное расстояние от притока до отводящего выхода – 3 м; если невозможно соблюсти параметры, вытяжная труба выводится над крышей на максимально допустимую высоту;
• приток выводится на 50 см от уровня грунта;
• усилению тяги способствуют дефлекторы, диффузоры;
• материал труб необходимо выбирать термо-, влагостойкий, например, пластик, асбестоцемент, оцинкованная сталь (со временем корродирует);
• наиболее простой монтаж пластиковых труб, продается достаточной количество комплектующих (переходники, тройники, т.д.);
• швы необходимо герметично заделывать, чтобы сохранить производительность системы;
• вентиляционные проемы закрываются решетками, предотвращающими попадание грызунов;
• воздуховоды оснащаются заслонками для регулировки объема поступающего воздуха, особенно актуально зимой.

Данные критерии применимы непосредственно к естественному вентилированию. Механическое располагает некоторой вариативностью местоположения вытяжных, приточных отверстий, параметрами проемов, возможностью обойтись без монтажа вентиляционных каналов.

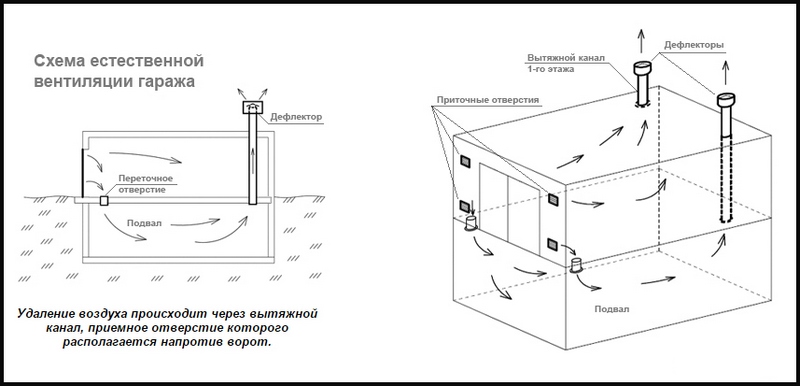

Схема естественной вентиляции гаража

Естественная вентиляция в гараже своими руками схема:

Вариант 1:

• приточные отверстия размещены внизу, внутри стены;
• вытяжные – внутри противоположной стены вверху, либо в потолке.

Циркуляция воздушных потоков: приточный воздух подается снизу, проходит помещение, постепенно прогреваясь, поднимается вверх, выходит через вытяжку.

Вариант 2:

• вытяжка размещена так же;
• приток подается сверху через проемы, расположенные по обе стороны гаражных ворот.

Воздухообмен: свежий воздухопоток, попадая сверху, сначала опускается вниз, затем прогревается и поднимается снова вверх, чтобы выйти через вытяжные отверстия.

Вариант 3:

• приток подается через вентиляционную трубу, установленную внизу короткой стены;
• вытяжка организована также трубой, выходящей наружу через потолок.

Процесс смены воздушных масс происходит благодаря разнице температурных показателей потоков. Поступающий воздух холоднее, тяжелее теплого отработанного, который вытесняется через вытяжной канал.

Схема принудительного вентилирования

Механические системы вентиляции в гараже организованы следующими схемами.

Вариант 1:

• вентилятор устанавливается внизу стены, закрывая приточный канал;
• вытяжной вентилятор монтируется вверху (потолок, стена) на противоположной короткой стороне.

Воздухообмен осуществляется путем искусственного нагнетания свежего потока. Отработанный выводится наружу вытяжным механизмом. Вентиляторы притока, вытяжки приобретаются одинаковой мощности.

Вариант 2

Модифицированный первый способ, когда к проемам дополнительно устанавливаются воздуховодные каналы. Вентиляторы размещаются на входе (осевые) либо внутри воздуховодов (например, канальные).

Вытяжной канал возможно установить по периметру помещения, оснастив воздухозаборными решетками через определенное расстояние. Целесообразно, когда воздушная среда загрязняется быстро (ремонтные, сварочные, покрасочные работы).

Схема комбинированного вентилирования

Распространенный, доступный способ проветривания гаражного помещения, отличающийся эффективностью. Комбинированная вентиляция в гараже своими руками схема:

• приточная подача воздуха организована проемом либо воздуховодом, работающим естественным способом;
• внутри вытяжного проема, канала устанавливается принудительный механизм.

Принцип циркуляции воздушных масс. Вытяжной вентилятор забирает отработанный воздухопоток из верхнего слоя. Воздушное пространство гаража становится разреженным. Образующаяся область низкого давления затягивает свежий воздух снаружи естественным образом, подчиняясь законам аэродинамики.

Вентиляция смотровой ямы в гараже

Системы вентиляции в гараже тесно взаимосвязаны с проветриванием смотровой ямы, часто сооружаемой для проведения ремонтных, технических работ. Вентиляция в яме организуется следующими способами.

Способ 1:

• приток – убираются две доски дощатого настила;
• вытяжка – снимается одна доска.

Элементарная схема просушивания, повсеместно присущая яме гаража. Она размещается продольно внутри гаража. Соответственно один край расположен возле приточных общегаражных входов, другой – у вытяжного канала. Открывая доски настила, появляется возможность приточному воздухопотоку частично попадать внутрь ямы, выходить через противоположный край, наполненным избытком влаги.

Способ 2:

• приток – воздуховодная труба, которая частично забирает свежий воздух от общегаражных вентиляционных отверстий внизу стены;
• вытяжка – воздуховод смежного подвала;

Приточный канал монтируется у края смотровой ямы. Приточный воздух из гаражных отверстий частично поступает по трубе, проходит через яму, которая соединена промежуточным воздуховодом с гаражным погребом. Далее поток направляется наружу через вытяжку погреба.

Способ 3:

• приточная труба оснащается вентилятором;
• вытягивающий проем также монтируется принудительным механизмом.

Воздухообмен производится механическим способом. Целесообразно для гаражных построек, месторасположение которых низины, почвы, наполненные влагой больше, чем обычно.

Свежий воздух нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал, установленный автомномно либо совмещенный с подвальным.

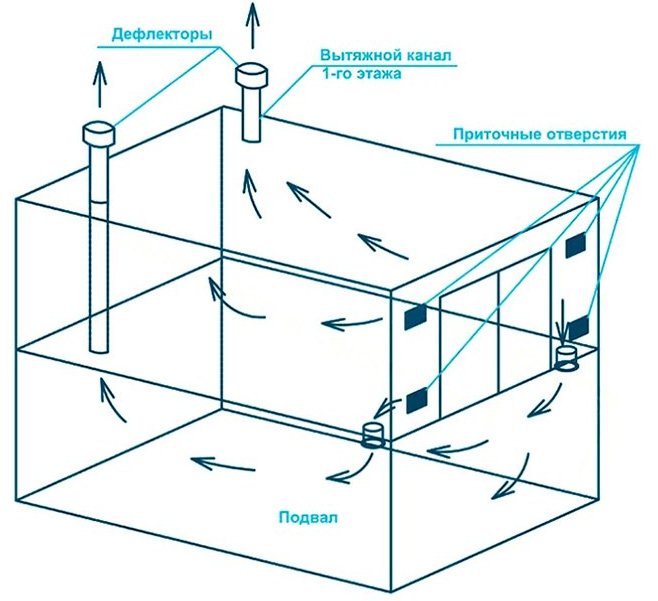

Вентиляция погреба в гараже

Вентиляция погреба в гараже производится несколькими способами. Схема вентиляции в погребе.

Вариант 1:

• естественный приток, расположенный внизу хранилища;
• естественная вытяжка внутри потолка;

Вентиляционные выходы размещаются по диагонали, чтобы охватить наибольшую площадь пространства. Смена воздушных масс происходит естественным способом. Вытяжка проходит сквозь гаражное помещение, крышу, удаляя таким образом отработанный воздух наружу.

Подающая воздух труба также начинается снаружи постройки, забирая с улицы свежий поток.

Вариант 2:

• подающий воздуховод расположен внутри сооружения;
• вытяжка размещена автономно, проходит внутри или снаружи здания.

Отведение застоявшегося воздухопотока происходит по схеме варианта 1. Приточный канал, размещенный внутри, улавливает свежий поток из общегаражного проема внизу стены.

Вариант 3:

• принудительная подача воздушных масс;
• принудительное отведение отработанного воздуха.

Вентиляторы одинаковой мощности монтируются внутри вентиляционных каналов. Смена воздушных потоков происходит механическим способом. Если установлен таймер или датчик влажности, воздухообмен происходит автоматически, не требуя участия человека.

Вариант 4:

• подающий воздух канал работает естественным способом;
• вытяжка оснащена вентилятором.

Комбинированный тип проветривания эффективен. На место удаляемого подвального воздухопотока постоянно прибывает свежий.

Схема вентиляции гаража с подвалом

Особенность данного варианта – отдельные отводящие воздуховоды. Схема вентиляции гаража с подвалом выглядит следующим образом:

• приток гаражного помещения – проем в стене, воротах (современные модели), воздуховодный канал;
• приток погреба, подвала – наружное или внутреннее размещение воздуховода;
• вытяжки обустраиваются для каждого помещения отдельно.

Смена воздушных масс происходит путем организации отдельных вентсистем для каждого из помещений. В потолке размещается воздуховод гаражного отсека. Внутри или снаружи строения проходит воздуховодная труба подвала или погреба. Возможно объединение вытягивающих воздуховодов погреба и смотровой ямы.

Организацию системы вентилирования небольшого по площади гаражного строения вполне возможно выполнить самостоятельно, без привлечения специалистов, дополнительных физических, материальных средств. Большое сооружение необходимо оборудовать более мощной системой проветривания, так как производительности естественного вентилирования будет недостаточно. Правильно организованная, смонтированная вентсистема способствует эффективному удалению загрязненного, насыщенного водяными, токсичными парами, воздуха.

Если стены гаража, его прочные ворота являются надежной защитой от посягательств на ваше имущество недоброжелателями, то невидимые враги могут причинить ему значительный урон. Как часто, заходя в свой гараж, вы замечали, что в воздухе парит запах затхлости и влаги, которая может нанести непоправимый ущерб вашему автомобилю. Решением проблемы может стать вентиляция в гараже своими руками.

Виды вентиляции в гараже

Вентиляция в гараже является реализацией дополнительной коммуникации, которая обеспечивает для автомобиля комфортные условия хранения, в которых транспортному средству не угрожают различные невидимые глазу опасности, такие как влага и холод. Довольно частой ошибкой многих автовладельцев является стремление обеспечить в помещении гаража постоянное тепло, полностью при этом забывая о том, что обязательно нужно побеспокоиться об организации вентиляции. Это становится причиной того, что в помещении гаража нарушаются элементарные строительные нормы, и как результат – страдает «здоровье» вашего железного друга.

Чтобы организовать качественную вентиляцию в помещении гаража, можно использовать один из трех вариантов вентилирования воздуха:

• вентиляцию естественную:
• вентиляцию комбинированную;
• вентиляцию механическую.

Механическая вентиляция в помещении гаража

Главным преимуществом использования для гаража механической системы вентиляции воздуха является возможность замены полной или частичной системы отопления помещения, но такая система обычно дорогостоящая и требует привлечения специалистов. При установке механической вентиляции специалистом производятся расчеты, которые позволят определить оптимальные параметры для установки системы вентилирования воздуха в помещении гаража.

Но мы стремимся оборудовать в гараже вентиляцию своими руками, а поэтому и выбирать будем либо естественную вентиляцию, либо вентиляцию комбинированную.

Наиболее простым в исполнении и наиболее экономичным способом обустроить в гараже качественную вентиляцию является естественный способ вентилирования воздуха в помещении. Чтобы выполнить ее в помещении гаража, необходимо будет, прежде чем приступать к строительным работам, выполнить расчет. При расчете необходимо учитывать, как в помещении циркулирует воздух.

Для создания естественной вентиляции необходимо позаботиться о создании двух отверстий, приточного и вытяжного.

Приточное отверстие располагается практически на уровне пола, его высота от пола может подниматься максимум на 10 сантиметров. Воздуховод – труба, которая будет проходить сквозь приточное отверстие, ее необходимо приподнять при монтаже на высоту около 30 сантиметров над уровнем земли. Для защиты вентиляции от попадания в нее насекомых или мелких вредителей, ее стоит защитить при помощи крыши и специальной сетки.

Вытяжное отверстие располагается, как правило, на 10 сантиметров ниже линии потолка. Труба должна быть поднята на полметра, что позволяет защитить ее от попадания осадков. В качестве защиты может применяться специальный колпак и сетка.

Чтобы вентиляция обеспечивала оптимальный уровень влажности в помещении, отверстия, приточное и вытяжное, стоит располагать по диагонали, устанавливая их на противоположных стенах.

Чтобы рассчитать необходимый диаметр входного отверстия и выводного канала, можно использовать следующий пример расчета. Для вентиляции одного квадратного метра в гараже необходимо использовать воздуховод, диаметр которого не менее 15 миллиметров. Так, если гараж размерами 6х4 метра, его площадь составляет 24 м 2 . Чтобы определить диаметр нужно 15мм умножить на 24 м 2 и мы получим 360 миллиметров – именно таким должен быть диаметр устанавливаемого воздуховода.

Хотя естественная вентиляция является наиболее простым способом позаботиться о комфортной обстановке в помещении гаража, она не всегда является эффективной, и могут возникать проблемы из-за отсутствия притока воздуха. Чтобы избежать подобной проблемы, необходимо, чтобы разница в высоте между притоком и оттоком составляла не менее трех метров, только так можно обеспечить приток воздуха. Естественная вентиляция не будет эффективной в период летней жары, когда температура воздуха на улице гораздо выше, чем в помещении гаража.

Естественная вентиляция всегда зависит от того, где установлены вентиляционные отверстия и воздуховод, поэтому для более эффективной вентиляции в гараже приточную трубу стоит устанавливать с наветренной стороны.

Кроме того, в зимний период естественная вентиляция может стать причиной излишнего холода в помещении, который будет сюда проникать через приточное отверстие. Производя расчеты естественной вентиляции, это необходимо учитывать. Защитой от холода может стать специальная задвижка, установленная на приточное отверстие, а также заранее выполненное утепление труб.

Вентиляция для гаража комбинированная

Данная система вентилирования воздуха в помещении довольно похожа на естественную вентиляцию для гаража. Также необходимо будет установить приточное отверстие у пола и вытяжное отверстие у потолка. Отличием этой системы является отсутствие зависимости местоположения устанавливаемых отверстий вентиляции. Вы можете устанавливать их в любом удобном месте, выбирая один уровень или же разные. Главное правило: не устанавливать их напротив, в противном случае цепь будет замкнута, и поступление в помещение свежего воздуха станет невозможным.

Основным отличием комбинированной системы вентиляции воздуха в помещении является установка в выводном канале вентилятора, который в процессе своей работы производит нагнетание давления в системе, за счет которого отработанный воздух быстро удаляется, а на его место так же быстро прибывает свежий воздух в помещение гаража.

Использование комбинированной вентиляции в помещении гаража может быть круглогодичным. На работу вентиляции не понадобится больших затрат электроэнергии, однако установка вентилятора для системы должна производиться на предварительно утепленный воздуховод.

Принудительная система вентиляции в гараже

Наиболее оптимальным вариантом обустройства вентиляции в гараже является принудительная вентиляция, которая предполагает установку в вентиляционную трубу специального электрического вентилятора. Установка такой системы вентиляции позволит вентилировать в помещении гаража воздух независимо от внешней температуры, независимо от поры года.

Установка принудительной системы вентиляции осуществляется по тому же принципу, что и вентиляция естественная. Также производим расчет оптимального диаметра воздуховода, устанавливаем отверстие притока на уровне 10 сантиметров от пола, а вытяжное отверстие – на уровне 10 сантиметров от потолка, устанавливаем их, расположив по диагонали и разместив в противоположных сторонах. И дополнительно устанавливаем на вытяжную конструкцию вентилятор, работа которого обеспечит постоянный приток свежего и отток отработанного воздуха в помещении гаража.

Видео вентиляция в гараже своими руками

Вконтакте

Большинство автовладельцев стараются держать свои транспортные средства в специально оборудованном помещении – гараже. Создание оптимальных условий для сохранности автотранспорта, запасных частей, необходимых инструментов напрямую зависит от хорошего воздухообмена между гаражом и внешней средой. Только наличие эффективно функционирующей вентиляции позволяет избежать коррозии металла от скопившейся влаги, обеспечивает выветривание выхлопных газов, запаха смазки и бензина. Грамотно установленная вентиляция гаража, совмещённого с погребом, делает возможным сохранение урожая овощей и зимних заготовок. Изучив виды вентиляционных систем, а также способы их монтажа и условий применения можно решить, как правильно сделать вентиляцию в гараже своими руками или усовершенствовать уже имеющуюся.

Нужна ли вентиляция в гараже?

В соответствии с нормативными документами РФ, свежий воздух должен поступать в помещение, где хранится автомобиль, в объёме, по меньшей мере, 180 литров ежечасно. В Европе данный норматив равен 360 литрам в час. Считается, что обновление воздуха в соответствии с данной нормой делает пребывание автовладельцев в закрытом гараже безопасным на предмет отравления выхлопным газом. СО 2 может уже при уровне 0,2 % привести к потере сознания или даже гибели человека. Опираясь лишь на эту информацию понятно, что вентиляция гаража — это залог сохранения здоровья всех, кто в нем может находиться даже непродолжительное время.

Вентиляционная система в гаражном помещении, несмотря на его:

• размеры (для одной или нескольких машин),
• наличие надстроенных комнат (мастерских),
• помещений нижнего уровня (смотровых ям, погреба, подвала),

выполняет не только функцию выведения вредных газов. Она устраняет излишнюю влагу, скапливающуюся в гараже, а также предотвращает образование агрессивного конденсата, как в самом помещении, так и внутри автомобиля. Повышенная влажность — это вероятность образования грибка и плесени на всех поверхностях, а их споры приводят к аллергии и заболеваниям дыхательных путей человека. Хорошая вытяжка поможет предотвратить подобные проблемы.

Виды вентиляции гаража

Вид будущей вентиляции зависит от следующих характеристик гаражного помещения:

• площади;
• количества этажей;
• материала постройки.

Различают 3 типа систем воздухообмена для гаража:

• естественная
• принудительная (механическая)
• комбинированная

Естественная

Имеет в наличии 2 канала, обеспечивающих естественную воздушную циркуляцию в гараже. Первый канал предназначен для притока уличного воздуха внутрь, по второму идет вытяжка воздушных масс наружу. Смена воздуха происходит посредством разницы температур внешней среды и внутри гаража. В проект чаще всего закладывается именно этот вид вентиляционной системы как малозатратный, легко монтируемый (даже самостоятельно) и энергонезависимый.

Принудительная

Основана на использовании механического способа притока и вывода воздуха, реализуемого с помощью специальных вентиляторов, встроенных в вентканалы. Принудительная вентиляция проводит полную смену воздушных масс в помещении гаража. Однако, данный вид вентиляции полностью обусловливается наличием электроэнергии, отсутствие которой делает такую систему недейственной и бесполезной.

Комбинированная

Совмещает описанные ранее вентиляционные системы. Вентилятор устанавливается на один из вентканалов (на вытяжку из гаража или на приток воздуха с улицы), второй при этом остается с естественной вентиляцией. Производительность комбинированной системы может изменяться за счет увеличения мощности встроенного вентилятора. При отсутствии подачи электричества из комбинированной она превращается в естественную вентиляцию, правда сила тяги будет достаточно слабой из-за лопастей вентилятора.

Чтобы определиться в выборе системы вентиляции для гаража, необходимо знать технологию организации и удостовериться в возможности монтажа выбранной системы.

Технология организации естественной вентиляции

Рассмотрим основную схему естественной вентиляции с двумя независимыми вентканалами.

При организации полноценной циркуляции воздуха в гараже следует учесть следующие моменты:

• Входной люк для поступления воздуха располагается внутри гаража выше пола на 10 см, а сам вентканал изгибается под 90° и поднимается на 30 см от земли. От осадков и грызунов желательно защитить вентиляционный вход козырьком и решеткой. Если использовать для поступления воздуха специально прорезанные отверстия в воротах гаража или его передней стене, то они делаются по площади в два раза больше, чем сечение трубы для входной вентиляции и их так же необходимо защищать решетками.
• Вытяжка должна быть расположена у задней стенки гаража в верхнем противоположном углу по отношению к входному вентканалу. Начинается вытяжная труба на 10 см ниже потолка, а заканчивается не менее полуметра над крышей. Защищается от осадков козырьком и, желательно, дефлектором для стимуляции тяги.

Естественная вентиляция базируется только на действии физических законов и погодных изменениях:

• движение воздуха в гараже происходит благодаря разнице температур и плотности воздушных масс внутри и снаружи постройки, смене выходящего теплого входящим охлаждённым воздухом
• скорость обмена потоками зависит от силы ветра, стремящегося на замену теплого воздуха (с низкой плотностью), сохраняющего температуру при хорошей изоляции гаража
• движение при воздухообмене задано стремлением теплого воздуха вверх туда, где давление понижено.

При простоте конструкции и экономии средств при создании естественной вентиляции стоит не забывать о существующих минусах:

• летом на улице теплее, чем в гараже, и процесс смены воздуха будет идти очень слабо
• перепад давления приведет к сквознякам, а они очень вредны для здоровья
• если гараж маленький, то разница в давлении и температуре тоже будет небольшая, а это ухудшит циркуляцию воздуха
• не всегда ветер дует во входное отверстие
• необходимо регулярно чистить каналы зимой от замёрзшего конденсата

Монтаж естественной вентиляции

Как правильно сделать естественную вентиляцию в гараже своими руками? Необходимо строго придерживаться расчетов и соблюдать всю последовательность монтажа вентканалов.

1. Для расчета вентиляции необходимо знать площадь гаража. На 10 квадратных метра площади будет требоваться 150 мм диаметра вентканала. К примеру, при площади гаража 20 м 2 понадобится, соответственно, труба с сечением 30 см (2,0 х 15=30). Выходит, если трубы только две, то они обе должны быть с таким сечением, если же используется несколько вытяжек или приточных входов, то можно разделить диаметр на количество входов. Получается, приточный канал — один диаметр трубы 30 см, а вытяжка, оборудованная в двух местах — две трубы, каждая не менее 15 см (30:2=15).
2. Для установки труб или коробов согласно расчету и схеме, описанной в технологии организации естественной вентиляции, понадобятся:

• трубы необходимой длины,
• уголок для приточной трубы,
• инструмент для изготовления отверстий в стене и крыше,
• герметик для заделывания щелей,
• дефлектор на вытяжку,
• защитные решетки и козырек.

Система принудительной циркуляции воздуха

Погодные условия не влияют на механическую систему вентиляции в помещении гаража, но она полностью зависима от подачи электроэнергии. При этом принудительная вентиляция может иметь выходы венткаалов в любой части гаража и поддерживать норму воздухообмена на все сто процентов.

Составляющие системы принудительной циркуляции воздуха в гараже:

• конструкция приточной установки состоит из фильтра, электрического обогревателя и вентилятора
• модуль вытяжной установки имеет в своей конструкции два вентилятора или специальный канальный агрегат.

Воздух в принудительной вентиляции до поступления в гараж очищается и нагревается (если это необходимо), а грязный выводится через несколько независимых воздуховодов или одним, объединённым на выходе.

Монтаж принудительной вентиляции

Принудительная вентиляция в гараже своими руками успешно монтируется на основе предварительного расчета всего оборудования.

Размер вентиляционных отверстий можно рассчитать как по основной формуле, описанной выше (в расчете естественной вентиляции), так и по другой, подходящей для монтажа одноканального воздухообмена. При расчете отверстий необходимо знать третью часть площади гаража, так как она должна быть равна сумме величин всех предполагаемых отверстий.

Можно упростить монтаж принудительной вентиляционной системы, используя моноблок, который объединяет вытяжку загрязненного и подачу свежего воздуха с улицы. Есть возможность сэкономить, приобретая моноблок с пластинчатым рекуператором тепла воздуха. Данный аппарат потребляет наименьшее количество энергии (по сравнению с другими приборами для создания принудительной вентиляции).

Необходимо учесть, что только принудительная вентиляция способна делать нормативную смену воздуха в подземных гаражах и только она зимой отлично справится с поступающим низкотемпературным воздухом, не создавая перепадов температур и крайне вредных сквозняков.

Технология монтажа комбинированной вентиляции

У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.

В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).

Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м 3 . Умножаем на 5, получается 270 м 2 . Эта цифра и есть рекомендованная производительность вытяжного вентилятора.

Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.

Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.

Вентиляция гаража со смотровой ямой

В смотровой яме без вентиляции воздух не циркулирует и застаивается, накапливая сырость и затхлость, что пагубно влияет на днище автомобиля, запчасти и инструменты. Организации естественной вентиляции будет достаточно для решения данной проблемы — приточная труба просто опускается непосредственно в яму. Можно сделать автономную вентиляционную систему смотровой ямы, расположив вентканалы (d = 10 см) по стандартной схеме:

• в противоположных углах ямы;
• один — на расстоянии 0,1 м от пола ямы;
• второй — на 0,1 м ниже пола гаража;
• выходы каналов на улице необходимо защитить от осадков, мусора, грызунов.

Зимой яму лучше всего закрывать, чтобы не скапливать мусор и сырость от въезжающего автомобиля.

Вентиляция гаража с подвалом

В случае совмещения погреба с помещением гаража можно использовать описанные выше виды вентиляции гаража. Организация единой системы воздухообмена между улицей, помещением гаража и подвалом производится по общей схеме с некоторыми особенностями:

• необходимо максимально исключить наличие изломов и поворотных узлов вентиляционных каналов (особенно для естественной вентиляции);
• трубу вытяжки утеплить для предотвращения образования конденсата;
• использовать трубы одного диаметра по всей системе вентиляции.

Примеры схем различных видов вентиляции гаража с подвалом:

Схема принудительной вентиляции усложняется только выводом воздуховодов в погреб, если мощность рассчитана правильно на весь объем помещения гаража и подвала.

Как вывод, соблюдая все нормы и правила при создании вентиляции в гараже своими руками, можно добиться следующего:

• выведения всех вредных веществ, скапливающихся в помещении (что важно для безопасности людей и построек)
• предупреждение развития коррозии на металле автомобиля и инструментах
• оптимального уровня влажности и температуры
• сохранности продуктов в подвальном помещении гаража.
