Среди многих схем отопления система с принудительной циркуляцией теплоносителя отличается своей универсальностью и широкими функциональными возможностями. Она может быть применена в теплоснабжении небольшого частного коттеджа или квартиры, а также в большом многоэтажном доме. Сложно ли сделать ее самостоятельно, без привлечения специалистов? Выясним, что же представляет отопление дома с принудительной циркуляцией своими руками, схемы и оптимальная комплектация конкретной системы.

Особенности отопления с принудительной циркуляцией

Современное водяное отопление с принудительной циркуляцией пришло на смену гравитационной схеме. У второй движение теплоносителя осуществляется за счет теплового расширения воды при ее нагреве. Такой принцип существенно снижал эффективность работы теплоснабжения.

Одним из определяющих факторов целесообразности установки системы водяного отопления с принудительной циркуляцией является относительно быстрое движение теплоносителя по магистрали. Благодаря этому происходит равномерное распределение тепла по всем радиаторам в схеме.

Кроме этого, нужно отметить такие особенности отопления насосными группами:

• Возможность устанавливать трубы небольшого сечения : 20, 25 мм. Этим уменьшается общий объем теплой воды в системе, что сказывается на расходе энергоносителя;
• Выбор из нескольких схем монтажа трубопроводо в. Принудительная система отопления частного дома может быть однотрубной, двухтрубной или коллекторной;
• Регулировка температуры как для отдельных элементов, так и во всей системе в целом. Лучше всего с этой задачей справляется коллекторное отопление;
• Увеличение комфорта эксплуатации .

Однако наряду с этим следует отметить и недостатки, которыми обладает двухтрубная или однотрубная система отопления с принудительной циркуляцией. Прежде всего – это установка насосной группы для увеличения скорости потока теплоносителя. Это влечет за собой увеличение первичных расходов, а также делает работу всей системы зависимой от подачи электроэнергии. Но эти недостатки компенсируются вышеперечисленными преимуществами.

Можно модернизировать уже имеющееся . Для этого достаточно установить насос. Однако сначала нужно рассчитать параметры системы – не всегда трубы большого диаметра подходят для схем с принудительной циркуляцией.

Виды схем отопления с принудительной циркуляцией

Основной принцип работы системы отопления с принудительной циркуляцией заключается в установке насосов для увеличения скорости потока теплоносителя. Место их монтажа напрямую зависит от выбранной схемы разводки трубопроводов.

Помимо этого система отопления частного дома с принудительной циркуляцией должна включать в себя группы безопасности. Это необходимо для своевременной стабилизации давления в трубах из-за возможного перегрева теплоносителя. Каждый вид отопления с принудительной циркуляцией имеет ряд особенностей, которые напрямую влияют на выбор в конкретном случае. Но независимо от этого система отопления с принудительной циркуляцией своими руками помимо насоса должна включать в себя следующие компоненты:

• Группа безопасности : воздухоотводчик и спускной клапан. Устанавливаются сразу после котла;
• Расширительный бак . Лучше всего выбирать конструкцию мембранного типа с возможностью замены эластичного клапана;
• В обвязке каждого радиатора должны быть балансировочный клапан , кран Маевского. Желательно установить термостат;
• Запорная арматура . Необходима для частичного или полного перекрытия потока теплоносителя на конкретном участке системы.

Каждые из вышеперечисленных компонентов должны иметь эксплуатационные характеристики, отвечающие параметрам конкретной системы отопления. В противном случае они не будут выполнять возложенные на них функции.

Выбор определенных компонентов системы осуществляется по заранее сделанной схеме отопления дома с принудительной циркуляцией. Расчет должен быть максимально точным – с помощью специализированных программ или выполненный профессионалами.

Однотрубная система

Это устаревшая схема, которая практически не применяется для индивидуального теплоснабжения дома. В однотрубной системе отопления с принудительной циркуляцией есть только одна подводящая магистраль, в которой последовательно подключаются радиаторы и батареи.

Единственным преимуществом этой схемы является небольшой метраж трубопроводов. Однако помимо этого однотрубная система имеет несколько существенных недостатков:

• Неравномерное распределение теплоносителя. Чем дальше расположен радиатор от котла, тем ниже степень нагрева горячей воды, поступающей в него;
• Для проведения ремонтных работ необходимо остановить котел отопления и дождаться пока температура теплоносителя не опустится до нормального уровня.

Мощность насоса для однотрубного отопления с принудительной циркуляцией будет намного меньше, чем для двухтрубной. Это объясняется меньшим объемом теплоносителя в системе. Также для прокладки трубопроводов необходимо меньше места – они могут быть установлены под полом, плинтусами.

Для однотрубной системы отопления с принудительной циркуляцией обязательно нужно предусмотреть монтаж байпаса для каждого радиатора. Это даст возможность отключить прибор без полной остановки теплоснабжения дома.

Двухтрубная система

Схема двухтрубной системы отопления с принудительной циркуляцией отличается от однотрубной наличием еще одной магистрали для остывшего теплоносителя. Она проходит параллельно основной и в нее поступает охлажденная вода из радиаторов.

Во время проектирования системы необходимо правильно составить схему расположения трубопроводов. Прямая и обратная магистраль должны устанавливаться в непосредственной близости друг от друга, но не более чем на 15 см, кроме этого система может быть с одной направленностью движения теплоносителя, с разными векторами, а также тупиковой. Чаще всего выбирается схема с односторонней направленностью.

У водяного отопления с принудительной циркуляцией есть несколько важных особенностей:

• Небольшой диаметр труб – от 15 до 24 мм. Этого будет достаточно для создания требуемых показателей давления;
• Возможность установки как горизонтальной, так и вертикальной разводки трубопроводов;
• Большое количество поворотных элементов скажется на гидродинамических показателях системы в худшую сторону. Поэтому их нужно делать как можно меньше;
• При выборе скрытого монтажа в местах соединения труб устанавливают ревизионные люки.

В каждой принудительной системе отопления частного дома необходимо предусмотреть обходной канал в узле циркуляционного насоса. Он предназначен для гравитационного движения теплоносителя в случае отключения электричества.

Работа насосного оборудования должна обеспечить нормальную циркуляцию в системе. Для этого следует правильно рассчитать его мощность и производительность.

Если система водяного отопления с принудительной циркуляцией комплектуется полимерными трубопроводами – они должны быть с армированным слоем из алюминиевой фольги или полиэстера.

Коллекторная система

Если площадь дома превышает 150 м² или он имеет 2 и более этажей – рекомендуется делать коллекторную систему отопления с принудительной циркуляцией своими руками. Она является одной из модификаций двухтрубной схемы и предназначена для повышения эффективности работы теплоснабжения.

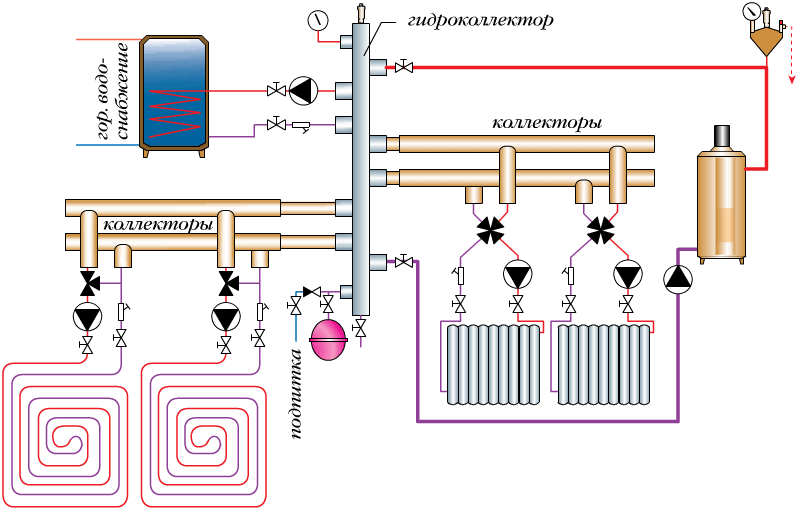

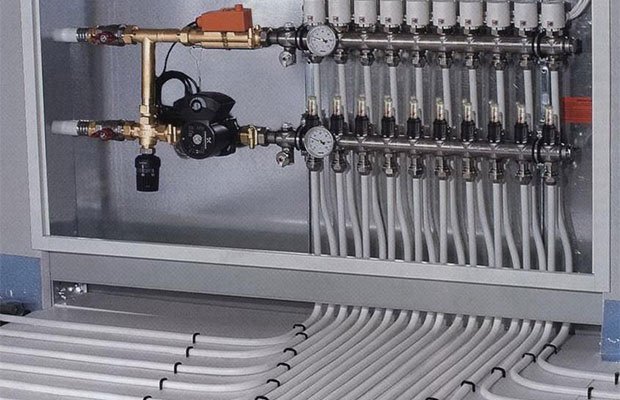

Основным элементом коллекторной схемы отопления является распределитель. Он представляет собой трубу с круглым или прямоугольным сечением, на которую установлены несколько патрубков. Они необходимы для распределения теплоносителя по отдельным контурам теплоснабжения дома.

Отличительным принципом работы системы отопления с принудительной циркуляцией коллекторного типа является обустройство независимых друг от друга магистралей трубопровода. Это дает возможность регулировать теплоотдачу каждой из них, а также стабилизирует давление в системе.

На каждый патрубок коллектора устанавливается циркуляционный насос для обеспечения должной скорости движения теплоносителя. Такая система отопления частного дома с принудительной циркуляцией имеет ряд важных особенностей:

• Увеличение числа труб и арматуры. Каждый контур представляет собой отдельную систему отопления, соединенную с помощью коллектора в единую сеть;
• Для регулировки объема теплоносителя необходимы специальные элементы – терморегуляторы и сервоприводы с датчиками температуры;
• Для наиболее эффективной работы системы рекомендуется установка узла смешивания. Он соединяет прямую и обратную трубу и выполняется смешивание потоков воды для достижения оптимальной температуры теплоносителя.

Коллекторная схема отопления дома с принудительной циркуляцией может состоять из нескольких узлов распределения. Все зависит от общей площади дома, а также расположения в нем помещений.

Сумма диаметров патрубков на коллекторе не должна превышать его сечение. В противном случае возникнет дестабилизация давления в системе.

Проектирование отопления с принудительной циркуляцией

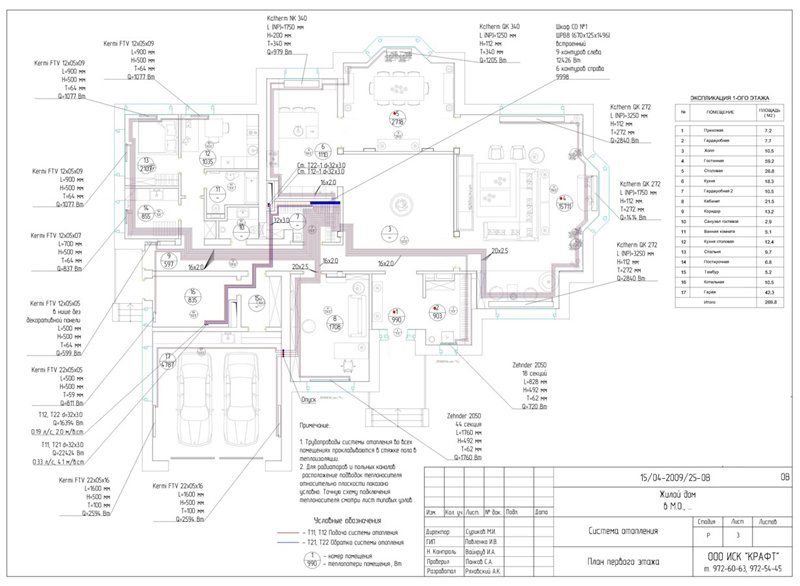

Первоочередной задачей при самостоятельном монтаже водяного отопления с циркуляционным насосом является составление корректной схемы. Для этого необходим план дома, на котором наносится расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной отопительной системы частного дома. Для этого можно воспользоваться специальными программами или сделать вычисления самостоятельно. Существует ряд простых формул, которые помогут сделать расчет:

Pн=(p*Q*H)/367*КПД

Где Рн – номинальная мощность насоса, кВт, р – плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q – уровень расхода теплоносителя, л, Н – требуемый напор, м.

Для вычисления показателя напора в принудительной системе отопления дома необходимо знать общее сопротивление трубопровода и теплоснабжения в целом. Увы, но сделать это самостоятельно практически невозможно. Для этого следует воспользоваться специальными программными комплексами.

Вычислив сопротивление трубопровода в системе водяного отопления с циркуляцией, можно рассчитать требуемый показатель напора по следующей формуле:

Н=R*L*ZF/10000

Где Н – вычисляемый напор, м, R – сопротивление трубопровода, L – протяженность наибольшего прямого участка магистрали, м, ZF – коэффициент, который обычно равен 2,2.

По полученным результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса у системы отопления с принудительной циркуляцией, устанавливаемой самостоятельно, велики, – рекомендуется приобрести спаренные модели.

Монтаж отопления с циркуляцией

На основе расчетных данных подбираются трубы нужного диаметра, а к ним – запорная арматура. Однако на схеме не показан способ монтажа магистрали. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется применять только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Нужно помнить, что от качества компонентов системы будет зависеть ее работоспособность и эксплуатационные показатели. В особенности это касается материала изготовления труб и запорной арматуры. Помимо этого для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется прислушаться к советам профессионалов:

• Установка аварийного источника подачи электроэнергии для циркуляционного насоса в случае отключения электропитания;
• При использовании антифризов в качестве теплоносителя следует проверить его совместимость с материалами изготовления труб, радиаторов и котла;
• По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой низкой точке системы;
• Кроме мощности насоса необходимо сделать расчет расширительного бака.

Технология установки отопления циркуляционного типа ничем не отличается от стандартной. Важно учитывать особенности контурного дома – материал изготовления стен, его тепловые потери. Последнее напрямую влияет на мощность всей системы.

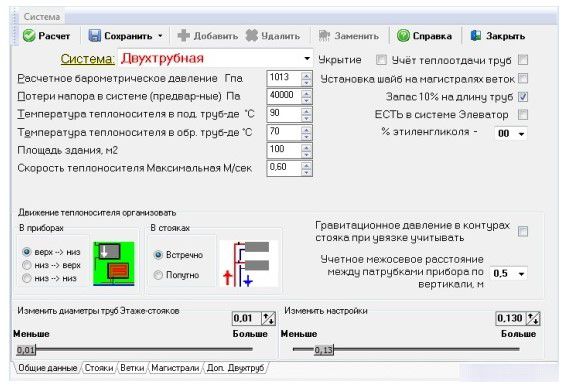

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

Принудительная циркуляция в системах отопления обеспечивается установкой гидравлического насоса. Он устанавливается на участок системы, в котором остывший теплоноситель движется в сторону нагревательного элемента – котла. Такая система энергозависима, но позволяет строить здания с любым количеством этажей, подключать желаемое число радиаторов, а также избавляет от необходимости прокладывать трубы с уклоном для увеличения скорости потока жидкости в трубах (последний фактор сказывается на эстетичности всей системы в целом).

Однотрубная система отопления » Л «

Видео – отопления однотрубной самостоятельно

Отрицательные и положительные качества однотрубной системы

Рассмотрим, какими еще преимуществами , помимо описанных выше, обладает однотрубная с принудительной циркуляцией.

1. Погрешности в расчетах не отразятся на работе системы, ведь диаметр труб может быть небольшим, что позволяет сократить расходы на обустройство отопления в доме.
2. Все узлы системы имеют продолжительный срок службы, что достигается отсутствием температурных перепадов в системе.
3. Регулировать температуру возможно как в отдельно взятых помещениях здания, так и во всей системе в целом.

Стоит помнить о недостатках системы:

• системы с принудительной циркуляцией не рекомендуется монтировать в регионах с частыми перебоями электроэнергии. С отключением электричества прекращает свою работу, а поток теплоносителя продолжает двигаться естественным путем за счет сил гравитации и разницы температуры в системе. Производительность и теплоотдача при выключенном насосе резко падают;
• насосное оборудование редко бывает полностью бесшумным. Рекомендуется выделять под котельную отдельную подсобку.

Элементы и принцип функционирования системы

Однотрубная система, которую также именуют , представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).

Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:

• воздухоотводчик;
• предохранительный клапан;
• манометр и термометр (могут быть объединены в едином корпусе).

В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.

Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

Отдельно о насосе и его выборе

В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра. Как устанавливается , Вы можете прочитать в нашей статье.

В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.

Расчет

Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).

Мощность (кВт) = Расход (л/мин)

Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.

Мощность насоса (кВт) = L / 10 х 0,6,

где L – длина циркуляционного кольца.

То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.

Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя

Таблица 2. Показатели скорости потока теплоносителя для бесшумной работы системы

В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.

Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.

Разводка однотрубной системы отопления

Однотрубную систему отопления монтируют горизонтально либо вертикально. К любому типу разводки допустимо подключать бойлер и систему теплого пола. Для этого в обвязке котла предусматривается распределительный коллектор, через который нагретый теплоноситель будет поступать в бойлер, радиаторы и контур теплого пола.

Горизонтальная магистраль, к которой подключаются радиаторы, монтируют над чистовым покрытием пола либо под ним. Второй скрытый способ подразумевает использование теплоизоляционных материалов для снижения тепловых потерь.

Такая схема подразумевает наличие вертикального стояка, по которому теплоноситель поднимается на максимальную высоту. От вертикального центрального стояка отводится горизонтальная разводка к другим стоякам. На каждом этаже устанавливаются радиаторы, которые подключаются к дополнительным стоякам. В верхней точке центрального стояка устанавливается расширительный бачок.

Видео – Вертикальная разводка однотрубной системы отопления

Видео – Однотрубная система отопления

Монтаж

Рассмотрим принципы монтажа отдельных элементов

Котел

В первую очередь устанавливается нагревательный котел, выполняется монтаж трубопровода и вытяжки. Часто применяются газовые агрегаты, как наиболее экономичные. Для котла выделяется отдельная подсобка (котельная), обычно расположенная на первом либо цокольном этаже здания.

Трубы

Котел имеет входной и выходной патрубки, к которым крепятся трубы отопления, проходящие по периметру всех отапливаемых помещений. Материал труб теплопроводки выбирается владельцем индивидуально, рекомендуемые трубы для обвязки – медные. Соединение труб производится в зависимости от материала, посредством сварки, пайки, фитингами.

Обратите внимание! Монтаж магистралей необходимо проводить до укладки финишного напольного покрытия. Причем это правило актуально как в случае прокладки трубопровода в полости пола, так и в случае его монтажа над чистовым полом.

Несмотря на эстетичность скрытого типа монтажа, рекомендуется прокладывать трубы именно над полом, так как при аварийных ситуациях будет гораздо легче найти дефектный участок и произвести ремонт.

и группа безопасности

Расширительный бачок стандартно монтируется в верхней точке системы (если дом имеет только один этаж, бачок должен располагаться на 3 м выше котла). К трубопроводу, который выходит из котла подключается тройник и фиксируется вертикальный стояк. Эта труба в свою очередь подключается к бачку открытого либо закрытого типа. С расширительным баком мембранного типа одновременно монтируется группа безопасности. Этот прибор устанавливается на трубопровод через тройник с резьбовым соединением.

Радиаторы

Лучший вариант монтажа радиаторов – с байпасом и двумя запорными клапанами на входе и выходе. Таким образом можно отключать отдельный радиатор, не перекрывая полностью поток теплоносителя в системе. При поломке радиатор легко будет заменить, перекрыв краны и демонтировав отопительный элемент. Рекомендуется установка кранов Маевского на каждый радиатор.

Количество секций зависит от удаленности радиатора от котла – в самых дальних комнатах отопительный приборы должны быть мощнее ввиду последовательного подключения всей системы и остывания теплоносителя в процессе движения по трубопроводам. Если разводка вертикальная (многоэтажный дом), то бо льшим количеством секций должны обладать радиаторы первого этажа.

Любое произведенное в заводских условиях оборудование оснащается подробной инструкцией и технической документацией. Перед установкой важно ознакомиться со всеми рекомендациями производителя.

Насос устанавливается на участке с возвращающимся в котел остывшим теплоносителем, причем ротор должен быть расположен строго горизонтально. Чтобы узнать, как развернуть насос относительно потока теплоносителя, следует найти стрелку на корпусе и ориентироваться на ее положение.

Перед насосом в трубопровод необходимо врезать фильтр грубой очистки, чтобы посторонние примеси (например, окалина и песок) не нарушили работы крыльчатки и всего насоса в целом. Емкость для сбора осадка должна быть расположена под фильтром, тогда последний не будет препятствовать движению потока теплоносителя.

Нередко насос устанавливают с байпасом. Этот небольшой участок трубы с двумя запорными вентилями позволяет производить замену и ремонт оборудования без полного слива теплоносителя из системы.

Для бесперебойного электроснабжения важно предусмотреть подключение насоса к трем независимым аккумуляторам, смонтированным последовательно. Этот внешний источник бесперебойного питания позволит системе функционировать минимум два часа даже в случае отключения электроэнергии. При монтаже используется термостойкий силовой кабель. Важно исключить соприкосновения трубопроводов, корпуса насоса и двигателя с силовым кабелем. Также важно правильно обустроить заземление устройства.

Запуск системы

Когда все элементы будут смонтированы, следует открыть вентиль, чтобы заполнить систему теплоносителем. Далее из системы удаляется воздух, а на насосе откручивается центральный винт (находится на крышке корпуса). Появившаяся из под винта жидкость укажет на полное удаление воздуха и возможность запуска оборудования (винт перед включением следует затянуть).

Видео – Насос для системы отопления

Видео – Установка циркуляционного насоса

Сепаратор воздуха — аналог клапана Маевского

Обогрев дома или дачи можно обеспечить с помощью одного из двух видов отопительных систем, отличающихся друг от друга способом циркуляции теплоносителя. При естественном движении воды или антифриза по трубам не требуется использовать дополнительное оборудование, но надо обеспечить соответствующий уклон магистрали трубопровода. Если выбирается схема отопления с принудительной циркуляцией, то в трубопровод врезается циркуляционный насос, отвечающий за скорость движения теплоносителя в отопительной системе. Чем выше этот показатель, тем быстрее прогреваются все помещения в доме. Работа циркуляционного насоса зависит от наличия электричества, поэтому при возможных сбоях поставки электроэнергии и отключениях на длительное время надо запастись бензогенератором.

Чем отличаются открытые системы от закрытых?

Любую гидравлическую систему отопления можно представить в виде комплекса отопительного оборудования и нагревательных приборов, объединенных в определенном порядке в одно целое с помощью труб.

В системах отопления устанавливают расширительный бак, так как нагревающийся теплоноситель увеличивается в объеме. Если бак сообщается с наружным атмосферным воздухом, то систему отопления называют открытой. Изолируя расширительный бак от взаимодействия с атмосферным воздухом, получают отопительную систему закрытого типа. В происходит испарение теплоносителя, поэтому приходится следить за уровнем воды в баке и доливать при возникновении такой необходимости. В , оснащенных расширительными баками мембранного типа, такой проблемы не возникает.

Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики, циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя

Зачем ставить циркуляционный насос?

Преимущества установки циркуляционного насоса:

• Упрощается монтаж, так как отпадает необходимость сооружения сложной и неудобной верхней разводки трубопровода с соблюдением угла уклона. Не требуется главные стояки сооружать из труб большего диаметра. Благодаря этому удается улучшить интерьер помещения.
• Можно выбрать коллекторный тип разводки трубопровода, при котором обеспечивается равномерный нагрев всех отопительных приборов независимо от степени их удаленности от отопительного котла.
• Появляется возможность увеличения протяженности трубопроводов.
• С принудительно циркулирующим носителем можно в систему отопления встраивать дополнительные элементы, например, « теплые полы».

Циркуляционный насос устанавливают перед отопительным котлом на обратной магистральной трубе. Там же рекомендуется устанавливать и мембранный (расширительный) бак, являющийся необходимым элементом системы отопления закрытого типа.

Элементы отопительной схемы закрытого типа

Основными элементами системы отопления с принудительной циркуляцией являются:

• котел (твердотопливный, газовый и др.);
• расширительный герметичный бак мембранного типа;
• циркуляционный насос, подобранный по мощности;
• радиаторы (батареи) отопления;
• трубы для сооружения стояков, перемычек и подводок;
• переходники для соединения труб (фитинги);
• шаровые и пробковые краны;
• обратные клапаны;
• воздухоотводчики;
• фильтры, необходимые для поддержания работоспособности отопительного котла и насосов;
• крепежные приспособления (хомуты и др.).

Схема устройства в частном доме системы отопления закрытого типа с установкой на обратке циркуляционного насоса и герметичного мембранного бака

Важные моменты при осуществлении монтажа

Чтобы отопление с принудительной циркуляцией функционировало без проблем в течение длительного времени, необходимо выполнить грамотно монтаж важных узлов, от которых зависит эффективность всей системы.

Для увеличения продолжительности срока эксплуатации циркуляционного насоса его врезают в обратку. Объясняется это просто. По трубопроводу обратного хода вода движется в охлажденном виде, так как тепло уже отдано нагревательным приборам. В конструкции насоса производители используют манжеты и уплотнители, выполненные из резины, которая может поменять свойства, находясь под постоянным воздействием высоких температур. Охлажденный теплоноситель, поступающий в обратку, не оказывает существенного влияния на резиновые детали, что позволяет им дольше сохранять свои первоначальные свойства.

Для монтажа принудительной системы отопления можно использовать трубы, имеющие минимальную величину диаметра. При этом удается сократить себестоимость работ по устройству отопительной системы дома. Ведь сокращается объем теплоносителя, которым заполняется система. Это в свою очередь влияет на выбор расширительного бака подходящего объема и мощности приобретаемого отопительного котла.

В системах отопления с принудительной циркуляцией рекомендуется использовать современные отопительные котлы, в конструкции которых предусмотрено наличие автоматики. Эти устройства обеспечивают контроль и регулировку всех процессов с минимальным вмешательством человека в работу оборудования. Эффективнее расходуется топливо и регулируется температура внутри помещения при учете различных факторов, оказывающих влияние на ход процесса обогрева дома.

Как выбрать модель циркуляционного насоса?

При выборе насосного оборудования обращают внимание на простоту и надежность его эксплуатации, а также на потребление электроэнергии. Помимо этих важных качеств имеет значение мощность насоса и напор. Эти характеристики определяются размерами отапливаемого помещения. Можно ориентироваться на следующие примеры:

• для домов, площадь которых составляет 250 кв. метров, приобретают насосы с напором 0,4 атмосферы и мощностью 3,5 куб. метра в час;
• для домов, площадь которых находится в пределах 250-350 кв. метров, приобретают насосы с напором 0,6 атмосфер и мощностью 4,5 куб. м/ч;
• для домов, площадь которых превышает 350 кв. метров, доходя до 800 кв. метров, приобретают насосы с напором 0,8 атм. И мощностью 11 куб. м/ч.

Монтаж циркуляционного насоса на байпасе (перемычке) позволяет легко снимать оборудование для замены или текущего ремонта и технического обслуживания

Препятствовать нормальной циркуляции теплоносителя в системе отопления могут воздушные пробки, образующиеся в каждом радиаторе и в местах вертикального подъема трубопровода. Бороться со скоплениями воздуха можно с помощью установки кранов Маевского на каждый радиатор или специальных автоматических воздухоотводчиков. Монтаж данных устройств позволит не допускать «завоздушивания» отдельных участков системы и нарушений в работе отопления, сказывающихся на микроклимате в помещении.

Преимущества монтажа двухтрубной системы

Проектируя водяное отопление с принудительной циркуляцией для частного дома, выбирают, исходя из материальных возможностей владельца, однотрубную или двух трубную схему. Однотрубная система дешевле, проще в монтаже, а двухтрубная система – эффективнее в работе. При монтаже горизонтальной двухтрубной системы отопления возможны три схемы прокладки трубопровода: тупиковая, попутная и коллекторная.

Сразу отметим, что наибольшей эффективностью обладает последняя, а именно . Однако при ее воплощении увеличивается расход материалов, а также трудоемкость выполнения монтажных работ.

На сегодняшний день закрытая система отопления с принудительной циркуляцией теплоносителя успешно применяется для обогрева подавляющего большинства загородных домов. Ее отличие от открытой схемы – в движении воды, находящейся под давлением, по замкнутой сети трубопроводов в полной изоляции от внешней среды. Если вы еще не решили, какой вид отопительной разводки выбрать для своего жилища, рекомендуем ознакомиться с данной статьей, где изложена вся необходимая информация о системах закрытого типа.

Состав и принцип работы

Независимо от выбранной схемы (их разновидности мы рассмотрим далее) в ее состав всегда входят следующие основные элементы:

• источник тепла – газовый, дизельный, электрический либо твердотопливный котел;
• потребители – радиаторная сеть и (или) водяные теплые полы;
• циркуляционный насос;
• герметичный расширительный бак мембранного типа;
• группа безопасности, включающая в себя устройство для сброса воздуха (воздухоотводчик), предохранительный клапан и манометр;
• сетчатый фильтр – грязевик;
• трубопроводная арматура для балансировки, опорожнения и регулировки;
• магистральные и подводящие трубы.

Примечание. Система отопления может дополняться другими элементами и оборудованием, предусмотренным в проекте, например, распределительным коллектором, буферной емкостью и различными средствами автоматизации. Типовая двухтрубная схема, наиболее распространенная в частных домах, показана выше на рисунке.

Принцип работы современной закрытой системы заключается в перемещении тепловой энергии от котла к радиаторам с помощью жидкости, находящейся под избыточным давлением (от 1 до 2 Бар). Расширение ее объема от нагрева компенсируется за счет растяжения резиновой мембраны внутри бачка, полностью изолированного от атмосферы.

Устройство герметичной расширительной емкости

Завоздушиванию отопительной сети препятствует автоматический воздухоотводчик, установленный в группе безопасности. Расположенный там же подрывной клапан срабатывает в случае критического повышения давления в трубопроводах, обычно он настроен на 3 Бар. Грязевик ставится на обратной магистрали перед входом в теплогенератор и собирает шлам, поступающий из отопительной сети.

Важный момент. Циркуляционный насос, принудительно перекачивающий теплоноситель, можно встраивать как в обратный, так и в подающий трубопровод рядом с котлом. Оба способа – правильные.

Позитивные стороны и недостатки

Закрытый вариант водяной системы обрел популярность благодаря многочисленным достоинствам:

• нет контакта с атмосферой – отсутствуют потери теплоносителя за счет испарения;
• для заполнения сети в периодически протапливаемом здании можно применять антифриз;
• здесь не нужны трубы больших диаметров, прокладываемые со значительным уклоном, как это делается при монтаже магистралей с естественной циркуляцией воды;
• отсутствуют потери тепла через герметичный расширительный бак, поэтому схема считается более экономичной;
• вода, находящаяся под давлением, прогревается значительно быстрее, а закипает при более высокой температуре, что снижает риск образования паровой пробки при аварийной ситуации;
• система закрытого типа хорошо поддается регулированию как на отдельных участках, так и в целом.

Примечание. Герметичность дает еще один немаловажный плюс – теплоноситель не насыщается атмосферным воздухом через открытый бачок. Воздушные пузырьки могут попасть в трубопроводы только через подпитку от водоснабжения либо сквозь трещины в мембране бака.

Прокладка трубопроводов в полу и внутри стен

Небольшие диаметры трубопроводов и принудительная циркуляция – важнейшие аргументы в пользу современных закрытых сетей отопления. Всю разводку можно упрятать в стены или полы, а трубы прокладывать с минимальным уклоном. Он служит только для слива воды при ремонте или промывке радиаторов и магистралей.

Теперь о ложке дегтя в бочке меда. Дело в том, что закрытая система отопления частного дома неспособна функционировать автономно, поскольку зависит от электричества, питающего насос. Поэтому при частых отключениях электроэнергии рекомендуется обзавестись блоком бесперебойного питания либо электрогенератором, дабы не остаться без тепла.

Справка. В интернете можно отыскать альтернативные варианты - закрытые системы, выполненные по образцу гравитационных (самотечных). То есть, большими трубами со значительными уклонами. Но тогда половина вышеперечисленных достоинств теряется, а стоимость монтажа возрастает.

Второй негативный момент – сложность удаления воздушных пробок в процессе заливки воды, опрессовки и запуска отопления. Но данный минус не станет проблемой, если удалять воздух согласно общепринятой технологии.

Схемы закрытых систем

Для обогрева загородных и дачных домов применяются следующие типы разводок:

1. Однотрубная. Все радиаторы присоединяются к единственной магистрали, проходящей по периметру помещения или здания. Поскольку горячий и охлажденный теплоноситель движутся по одной трубе, каждая последующая батарея получает меньше тепла, нежели предыдущая.
2. Двухтрубная. Здесь нагретая вода поступает в отопительные приборы по одной магистрали, а уходит по второй. Самый распространенный и надежный вариант для любых жилых зданий.
3. Попутная (петля Тихельмана). То же, что и двухтрубная, только охлажденная вода течет в одинаковом направлении с горячей, а не возвращается в противоположном (показано ниже на схеме).
4. Коллекторная или лучевая. Каждая батарея получает теплоноситель по отдельному трубопроводу, подключенному к общей гребенке.

Однотрубная горизонтальная разводка (ленинградка)

Справка. Однотрубные системы бывают горизонтальными (так называемая ленинградка) и вертикальными. Последние, где вода раздается приборам отопления от стояков, нередко используются в двухэтажных домах.

Однотрубная горизонтальная схема оправдывает себя в одноэтажных домиках небольшой площади (до 100 м²), где обогрев обеспечивают 4-5 радиаторов. Больше подключать к одной ветви не стоит, последние батареи будут слишком холодными. Вариант с вертикальными стояками годится для здания в 2-3 этажа, но в процессе реализации придется проходить перекрытия трубами чуть ли не каждой комнате.

Однотрубная схема с верхней разводкой и вертикальными стояками

Совет. Если ваш выбор пал на однотрубную закрытую схему, лучше доверить ее проектирование и наладку специалистам. Они должны сделать расчет и подобрать диаметр основной магистрали, чтобы тепла хватило всем потребителям. Узнать больше практической информации вам поможет видео от эксперта:

Двухтрубная схема с тупиковыми ветвями (показана в начале статьи) довольно проста, надежна и однозначно рекомендована к применению. Если вы владелец коттеджа площадью до 200 м² высотой 2 этажа, то разводку магистралей делайте трубами с проходным сечением DN 15 и 20 (внешний диаметр – 20 и 25 мм), а для подсоединения радиаторов возьмите DN 10 (снаружи – 16 мм).

Попутная схема движения воды (петля Тихельмана)

Петля Тихельмана наиболее уравновешена гидравлически, но сложнее в монтаже. Трубопроводы придется класть по периметру комнат либо всего дома и проходить под дверями. По факту «попутка» обойдется дороже двухтрубной, а результат выйдет примерно одинаковым.

Лучевая система тоже проста и надежна, вдобавок вся разводка успешно прячется в полу. Подсоединение ближних батарей к гребенке выполняется трубами 16 мм, отдаленных – 20 мм. Диаметр магистрали от котла – 25 мм (DN 20). Недостаток данного варианта – цена коллекторного узла и трудоемкость монтажа с прокладкой магистралей, когда напольное покрытие уже сделано.

Схема с индивидуальным подключением батарей к коллектору

Как подобрать оборудование

Один из важных моментов – подбор источника тепла по мощности и виду используемого энергоносителя:

• на природном либо сжиженном газе;
• на твердом топливе - дровах, угле, пеллетах;
• на электричестве;
• на жидком топливе – солярке, отработанном масле.

Справка. При необходимости можно подобрать комбинированную многотопливную установку, например, на древесине и электроэнергии либо газ + солярка.

Мощность котельной установки рассчитывается стандартным образом: отапливаемая площадь жилища умножается на 0,1 для перевода в киловатты и на коэффициент запаса 1,3. То есть, для дома 100 м² нужен источник тепла мощностью 100 х 0,1 х 1,3 = 13 кВт.

Для закрытой системы отопления не принципиально, какой теплогенератор вы купите, поэтому подробно рассматривать данный вопрос мы не будем. Но вы сильно облегчите себе задачу, если приобретете настенный газовый котел, оборудованный собственным циркуляционным насосом и расширительным баком, что показан на фото. Для небольшого дома останется лишь подобрать трубы и отопительные приборы, о чем и пойдет речь далее.

Разновидности труб

Отопительную сеть частного дома можно смонтировать из таких труб:

• ППР (полипропилен);
• сшитый полиэтилен – PEX, PE-RT;
• металлопластик;
• варианты из металла: медь, сталь и гофрированная нержавейка.

Под выполнение самостоятельного монтажа с невысокими финансовыми затратами лучше брать полимерные трубы. Для сборки обжимных соединений из металлопластика и полиэтилена не потребуется специальных инструментов, а полипропилен придется паять (сварочный аппарат берется в аренду). Конечно, по стоимости материалу ППР нет равных, но из соображений надежности и долговечности мы рекомендуем использовать трубопроводы PEX из сшитого полиэтилена.

Медь и гофрированную нержавейку можно тоже монтировать на обжимных фитингах, но первая отличается высокой ценой, а вторая – значительным гидравлическим сопротивлением. Что касается черного металла, то он неудобен во всех отношениях – монтаж на сварке и подверженность коррозии отодвигают его на последнее место. Подробнее о выборе труб рассказывается в очередном видеоматериале:

Какие радиаторы лучше

Сейчас в торговой сети предлагаются отопительные приборы таких видов:

• стальные панельные;
• сделанные из сплава алюминия с кремнием (силумина);
• то же, но с каркасом из стальных труб, название – биметаллические;
• чугунные батареи – аналоги советских «гармошек» МС 140 и модели в стиле ретро.

Примечание. Последние 3 разновидности радиаторов набираются из нужного количества секций по теплоотдаче.

Стальной панельный радиатор

С точки зрения экономии выгоднее покупать стальные батареи, отличающиеся демократичной ценой. Алюминиевые приборы дороже, но интенсивнее отдают тепло. Эти 2 разновидности наиболее востребованы для закрытых систем отопления частных домов.

Нагревательный прибор из алюминия

Биметаллические радиаторы предназначены для отопительных сетей с низкокачественным теплоносителем, поступающим с перепадами давления, что характерно для централизованного теплоснабжения многоквартирных домов. Покупать эти дорогостоящие изделия в загородный дом с автономным отоплением бессмысленно.

Чугунные «гармошки» сильно проигрывают другим батареям по внешнему виду и весу. Но благодаря низкой цене находят применение в промышленных зданиях и хозпостройках. В то же время винтажные радиаторы из чугуна отличаются безупречным дизайном, но слишком дороги по цене.

Чтобы подобрать отопительный прибор по мощности, сделайте простой расчет: указанную в паспорте теплоотдачу разделите на 1,5. Так вы узнаете реальную мощность радиатора, ведь в документации отражены характеристики для определенных условий эксплуатации, не совпадающих с действительностью.

Совет. Не забудьте приобрести радиаторную арматуру – шаровой кран для подачи и балансировочный вентиль на обратку. Если вы решили поставить на батареи энергосберегающие терморегуляторы с преднастройкой, то на выходе из прибора должен устанавливаться обычный отсекающий кран.

Насос и расширительный бак

В закрытых отопительных системах частных жилищ обычно применяется 3 типа бытовых циркуляционных насосов, развивающих напор 4, 6 и 8 м водяного столба (это давление 0,4, 0,6 и 0,8 Бар соответственно). Мы предлагаем не углубляться в сложные гидравлические расчеты, а подобрать насосный агрегат по следующим признакам:

1. Для одно - и двухэтажного здания площадью до 200 м² достаточно напора 4 м.
2. В коттедж площадью 200-300 м² понадобится насос давлением 0,6 Бар (6 м).
3. Циркуляцию в сети трехэтажного особняка на 400-500 м² обеспечит агрегат с напором 8 м водного столба.

Справка. О мощности насоса нужно судить по его маркировке. Например, изделие бренда Grundfos 25-40 имеет диаметр подключения 25 мм и развивает давление 0,4 Бар.

Чтобы подобрать размер расширительного бака, вам следует вычислить объем воды во всей закрытой системе отопления вместе с котловым баком. Учитывая тот факт, что при нагреве с 10 до 90 °С вода расширяется примерно на 5%, вместительность бачка должна составлять 1/10 часть от общего количества теплоносителя.

Как заполнить трубопроводы отопления

Мы решили осветить данный вопрос, поскольку заливка закрытой системы должна производиться по определенному алгоритму, чтобы не осталось воздушных пробок:

1. Вначале все отопительные приборы должны быть отсечены от магистралей с помощью кранов. Остальную арматуру полностью откройте и включите подпитку из водопровода. Наполняйте трубы медленно, чтобы воздух успевал уходить через клапан на группе безопасности.
2. Когда давление достигнет 1 Бар (следите за манометром), остановите наполнение и включите на несколько минут циркуляционный насос, дабы выдавить остатки воздуха.
3. Оставьте помощника поддерживать давление на уровне 1 Бар, а сами поочередно открывайте радиаторные вентили и спускайте воздух кранами Маевского.
4. По окончании запустите котел и насос, прогрейте теплоноситель и стравите воздух из батарей еще раз.

Убедившись, что все трубопроводы и отопительные приборы полностью прогрелись, поднимите давление в сети до 1,5-2 Бар при температуре на котле 80 °С.

Заключение

Невзирая на всю популярность водяных систем закрытого типа, они вовсе не являются панацеей. Во многих населенных пунктах с нестабильным электроснабжением монтировать такие схемы нет смысла, ведь придется нести затраты на покупку ИБП или генератора, а это нецелесообразно. При подобном раскладе нет альтернативы самотечным системам с естественной циркуляцией.

Оптимальная схема отопления одноэтажного дома с принудительной циркуляцией сбережет деньги домовладельца и на этапе монтажа, и во время эксплуатации. Поэтому в данной статье мы будем искать именно такой вариант обустройства системы обогрева жилища.

Системы обогрева одноэтажных домов – в чем между ними разница?

К самым распространенным схемам относятся следующие варианты:

• Однотрубная – напорный и обратный патрубок котла соединяет одна линия, на которую, как бусы на нитку, нанизаны радиаторы.
• Двухтрубная – в этом случае из напорного патрубка выходит одна линия, а из обратного – вторая. В эти линии врезают соответствующие патрубки батарей (радиаторов).
• Коллекторная – на обратный и напорный патрубок котла навинчивают тепловые хабы, собирающие или распределяющие теплоноситель по разводке. Радиаторы в этом случае подключаются именно к хабам-коллекторам.

Все три варианта схем могут относиться к системам закрытого или открытого типа. Открытый вариант предполагает контакт теплоносителя с атмосферой в расширительном бачке и чуть выше атмосферного. Второй вариант рассчитан на полную герметизацию линий циркуляции и давление в 2-4 раза выше атмосферного. Какая схема отопления одноэтажного дома лучше, сказать трудно. Для точного ответа нам придется изучить плюсы и минусы каждого варианта разводки, причем в открытом и закрытом состоянии.

Преимущества и недостатки однотрубного варианта

Однотрубная система отопления с принудительной циркуляцией хороша своей дешевизной. Причем низкая стоимость конструкции характерна и для открытого, и для закрытого варианта. Ведь от котла к батареям (и обратно) тянется всего одна нитка трубопровода. В итоге мы имеем экономию трубы для отопления, фитингов для сборки разводки и времени сборщика. К сожалению, за дешевизну конструкции придется заплатить отказом от возможности отрегулировать температуру в отдельных зонах дома.

Разогретый теплоноситель движется от котла, протекая по всем батареям, и любой регулятор на его пути закупорит всю цепочку, остановив циркуляцию в разводке. Кроме того, вы не сможете отключить батарею или врезать в разводку еще одну линию или отвод. И после перестройки или перепланировки жилища вам понадобится обустраивать разводку заново. Именно поэтому однотрубные конструкции разводки собирают только в небольших домах площадью до 50-60 квадратных метров. Причем, в целях естественной терморегуляции схемы отопления в комнатах с наименьшей желаемой температурой (например, в спальнях) располагают "последнюю" батарею в цепочке – в нее попадает порядком охлажденный теплоноситель, который уже движется фактически по обратке – к котлу на разогрев.

В чем плюсы и минусы двухтрубной схемы

Двухтрубная схема системы отопления частного дома с принудительной циркуляцией позволяет регулировать температуру буквально каждой батареи. Тут можно использовать дистанционные и простейшие терморегуляторы, обычные краны и вентили, а равно и другую запорно-регулирующую арматуру. В данном случае пользователь может остановить или замедлить циркуляцию носителя тепла в конкретной батарее, не затронув общий поток, который идет по отдельным трубопроводам. Врезка батареи в напорную и обратную линию позволяет даже безболезненное отключение радиатора в случае необходимости.

Причем подобная управляемость достигается за счет не таких уж больших трат на разводку. Владельцу системы двухтрубного типа придется оплатить две стоимости метража арматуры и количества фитингов. И это, пожалуй, единственный минус данной схемы. Помимо возможной регуляции температуры в отдельных комнатах дома, двухтрубная конструкция дает еще один плюс – готовность к масштабированию. Вы можете перестроить всю сеть, врезав дополнительную батарею или удалив радиатор, не нарушив при этом структуры системы.

Каковы выгоды и расходы при установке коллекторной системы

Коллекторные схемы отопления с принудительной циркуляцией хороши своей управляемостью и готовностью работать с помещениями любой площади и любой этажности. Распределительные гребенки (коллекторы) могут располагаться в каждой комнате или на каждом этаже. При этом на абсолютно все линии подачи или слива теплоносителя можно закрепить дистанционный или механический регулятор, связанный с термостатом или построенный на основе управления пропускной способностью канала. Подобная схема позволяет управлять теплоотдачей радиаторов с точностью до градуса. А в случае необходимости и масштабировать сеть при минимальных затратах на апгрейд.

Но расход труб и фитингов в этом случае будет просто колоссальный, поэтому такие конструкции монтируют не в одноэтажных домиках, а в коттеджах большой этажности или загородных дворцах. Только в этом случае расходы на установку можно перекрыть за счет будущей экономии горючего для котла в отопительный сезон. Кроме того, коллекторный вариант может работать только при принудительном побуждении потока носителя тепла. Самотеком такая конструкция функционировать не будет ни при каких обстоятельствах. И если в доме отключат свет, то кончится и тепло.

Чем больше труб – тем лучше!

Описанные выше достоинства и недостатки систем подсказывают нам два вывода. Во-первых, если вам нужна оптимальная схема отопления трехэтажного дома с принудительной циркуляцией, то лучше, чем коллекторная разводка, вы ничего не найдете. Но в одноэтажных домах оптимальной схемой считается именно двухтрубный вариант. В этом случае можно минимизировать расход арматуры и остаться с чувствительной к управлению сетью подачи тепла. Однотрубная система обойдется дешевле, но она не позволит сэкономить на топливе, регулируя температуру в батареях. Поэтому, чем больше труб – тем лучше.

Теперь относительно закрытого или открытого варианта сборки. В двухтрубном случае открытая система отопления с принудительной циркуляцией не дает шанса на серьезную экономию топлива. Открытый расширительный бак отдает тепло в атмосферу и не дает разогнать циркуляцию до приличных скоростей. Иное дело закрытая двухконтурная схема. Она требует немного больших усилий при монтаже, но возможность повысить давление и разогнать циркуляцию теплоносителя до приемлемого уровня предоставляет шанс для неплохой экономии на топливе. Ведь если теплоноситель идет по трубам под большим давлением, то он поступает в котел еще теплым.

• Теплогенерирующий прибор (котел) – разогревает пар, воду или подготовленный теплоноситель.
• Закрытый расширительный бак – удерживает давление системы и поддерживает возможность регуляции данного параметра. Этот элемент монтируют на выходе из котла, поднимая над батареями.
• Напорный участок разводки с отводами под батареи. Обычно его укладывают по периметру дома, вдоль несущих стен.
• Радиаторы (), верхний патрубок которых подключен к напорному участку трубопровода. Их развешивают под окнами на специальных кронштейнах.
• Сливной отрезок теплопровода (обратка) с отводами для подключения нижнего патрубка радиаторов. Эту линию укладывают вдоль напорного участка.
• Циркуляционный насос – его подключают к обратке перед входом этой линии в котел.

Теплоноситель движется из котла по напорной линии и, проходя сквозь батареи, сливается в обратку. Насос генерирует побуждение к циркуляции, а закрытый расширительный бак создает нужное давление. Кроме того, между котлом и баком в напорную трубу врезают манометр (прибор для считывания давления) и предохранительный клапан, сбрасывающий лишний теплоноситель при превышении предельного давления в трубах, котле и радиаторах. Монтаж такой конструкции можно завершить за 1-2 дня силами одного человека.
