Если изоляции недостаточно для предотвращения промерзания , приходится обеспечивать безопасную температуру. Делают это с помощью набора устройств, рассмотренных в данной статье. Основные функции выполняет кабель для обогрева . Его правильный выбор и применение помогут решить поставленную задачу без лишних затрат и трудностей.

Читайте в статье

Как используют специальный кабель для обогрева водопроводной трубы

Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.

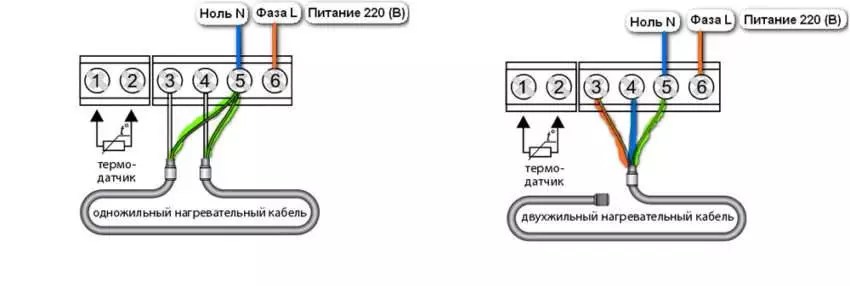

На этом рисунке приведена схема стандартной автономной . Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.

С двухжильным кабелем работать проще, так как электрический контакт в нем создан в торцевой части. В некоторых изделиях этого типа только один проводник предназначен для нагрева.

Главным преимуществом таких нагревателей является их относительно низкая стоимость. Но есть и недостатки, о которых должен знать будущий пользователь:

• Резистивный кабель для обогрева обязательно надо дополнять устройством управления. с помощью специального датчика фиксирует понижение температуры ниже определенного уровня, включает и выключает систему.
• Выполняется нагрев по всей длине проводника, вне зависимости от разного уровня охлаждения отельных участков . Это не экономично.
• Подбирается определенное сопротивление, обеспечивающее необходимый нагрев при напряжении питания 220 V. Поэтому произвольное изменение невозможно.

Саморегулирующийся нагреватель

В этом названии нет преувеличений. Инженерам действительно удалось создать изделия, которые не нуждаются в применении внешнего управления.

На схеме обозначены привычные элементы: медные жилы, экранирование, устойчивая к высоким температурам фторопластовая изоляция. Но здесь главную полезную функцию выполняет особая матрица. Ее проводимость изменяется при повышении/ снижении температуры. Одновременно с этим происходит уменьшение/ увеличение нагрева.

Эти изделия стоят дороже резистивных аналогов. Однако они намного экономичнее в эксплуатации. При их применении температура будет повышаться только там, где это действительно надо.

Создание системы обогрева

Реализация планов будет проще, если разделить весь проект на этапы:

• Подготовка чертежей и списка комплектующих деталей, инструментов, расходных материалов.
• Подключение нагревательных элементов к проводам электропитания.
• Монтаж внутри (снаружи) .
• Дополнительные мероприятия.

Соединение нагревателя и кабеля электропитания: инструкция

Ниже приведен алгоритм действий и особенности, которые пригодятся на практике:

Рисунок	Инструкции
	Приобретите специальный комплект, предназначенный для заделки саморегулирующихся кабелей. В него включают металлические гильзы, которыми создают электрические соединения. Пригодятся с клеевым составом внутри. При нагреве они сжимаются, обеспечивают необходимую изоляцию, герметичность.
	Кабель отрезают по нужному размеру. С присоединяемого конца удаляют защитные оболочки на длине 40-50 мм. Полупроводниковую матрицу аккуратно разделяют по средней линии.
	На эти участки надевают разные трубки и нагревают их феном. Это позволит впоследствии разнести места соединений для улучшения изоляционных параметров.
	Проводники освобождают от внешних слоев на 9-11 мм.
	Их вставляют в гильзы и жестко фиксируют с применением кусачек.
	Подготовку этой части конструкции завершают, надев трубки большего диаметра (нагревать их пока не надо).
	Аналогичным образом подготавливают кабель питания. Удаляют изоляцию. Надевают термоусадочные трубки подходящих размеров.
	Провода поочередно, с учетом разной длины, вставляют в гильзы, фиксируют зажимом.
	Последовательно сдвигают трубки и нагревают для получения многослойной надежной защиты.
	Далее приступаем к изоляции другого конца. Помните, что проводники в нем не соединяют, так как ток проходит только через матрицу. Чтобы полностью исключить вероятность контакта кабель подрезают «ступенькой».
	Сверху надевают термоусадочную муфту и нагревают ее. В итоге – будет создано примерно такое изделие.

Монтаж снаружи трубы

При таком варианте размещения нагревателя для примерного расчета необходимой мощности используют следующую таблицу:

Для более точных действий можно использовать бесплатные , которые предлагаются на официальных сайтах продавцов кабельной продукции. При этом учитывают конкретные условия эксплуатации, температуру жидкости, особенности монтажа. Специалисты не рекомендуют устанавливать нагреватели с мощностью более 17 Вт на 1 м. длины на пластиковые трубы. Но в действительности надо учитывать термостойкость определенного вида полимера. По отношению к металлическим изделиям подобные ограничения не действуют.

Лучше для такого варианта подойдут плоские кабели. Они хорошо прилегают к поверхности, проще фиксируются.

Кабель фиксируют хомутами, стойкими к высоким температурам. Шаг выбирается таким, чтобы исключить провисания. Поверх слоя теплоизоляции из пористого материала устанавливается защитный кожух, предотвращающий его механические повреждения.

При необходимости увеличить нагрев добавляют . Желательно размещать их в нижней части трубы, так как именно там начинаются нежелательные процессы обледенения.

К сведению! В некоторых местах можно уменьшить шаг намотки, сделать обратный виток для увеличения площади нагрева.

Установка греющего кабеля внутри трубы для водопровода

Такой вариант выглядит предпочтительнее. Внутри трубы изделие хорошо защищено от механических воздействий. Нагреватель находится внутри жидкости, поэтому выполняет свои функции с максимальной эффективностью. Это подтверждают цифры. Для поддержания положительной температуры вполне достаточно 8-10 Вт на 1 м трассы. Этот показатель почти в два раза меньше, по сравнению с предыдущим (наружным) способом установки.

Но эту технологию можно применять только на прямых участках, где нет запорной арматуры.

При проектировании трубопровода следует предусмотреть наличие поворота на 90° и монтаж тройника с подходящими размерами для установки узла сальника.

Управление температурой

Для автоматизации рабочих процессов используют . Сам прибор устанавливают в электрическом щите. Датчик температуры закрепляют на трубе в контрольной точке. Следует помнить о том, что этот элемент может выйти со временем из строя, поэтому его устанавливают в удобном для проведения технического обслуживания месте.

Важно! Недостатком компактных термостатов является отсутствие регулировки и удаленность от рабочей области.

Подключение к электросети обогрева трубопроводов греющим кабелем

Общая мощность системы обогрева может получиться значительной. Поэтому ее подключают к сети 220 V через отдельный автомат. Рекомендуется также установить в этой цепи специализированное устройство защиты (). Оно постоянно замеряет ток. При фиксации потерь, вызванных пробоем изоляции или прикосновением к оголенному проводу, происходит быстрое отключение нагревателя.

Теплоизоляция

Эта операция выполняется обязательно. Она предотвратит тепловые потери и предотвратит проникновение холода. Лучшим изолятором является воздух, поэтому применяют пористые материалы, стойкие к влажности.

Водопровод устанавливается в специальном канале, который сформирован плитами из .

Сколько стоит монтаж нагревательного кабеля для водопровода снаружи трубы: цена проекта

Для подсчета общих расходов учитывайте следующие позиции:

• Приобретение нагревателя и питающего кабеля, термостата, электрических защитных устройств.
• Подготовка и установка изделия, подсоединение к сети питания.
• Монтаж изоляции и механической защиты.
• Покупка припоя и , иных расходных материалов, инструментов по мере необходимости.

Такой проект можно реализовать без посторонней помощи, если использовать предоставленную в этой статье информацию. Для ускорения – приобретайте готовый комплект с кабелем для обогрева водопроводной трубы

Обычный провод работает постоянно на максимальной мощности, а саморегулирующийся нагревательный кабель меняет интенсивность нагрева в зависимости от температуры окружающей среды и поверхности. Причем на разных участках может быть разная интенсивность, зависящая от сопротивления и силы тока. Разбираемся в работе кабельных систем, их достоинствах и недостатках, сложен ли монтаж своими руками и стоит ли за него браться.

Строение саморегулирующегося кабеля

Саморегулирующиеся кабели всегда двужильные (в отличие от обычных). Между этими жилами расположена полупроводниковая матрица - она-то и регулирует сопротивление и силу тока.

Оплетка защищает элементы от электромагнитного излучения и играет роль заземлителя, а внешняя оболочка предохраняет кабель от воздействий механического характера.

Принцип работы саморегулирующегося кабеля

Работа кабеля основана на свойстве полупроводников при повышении температуры увеличивать сопротивление, что снижает силу тока. Ниже сила тока - меньше температура нагрева и энергопотребление.

На разных участках кабеля интенсивность нагрева может быть разной. Например, один из скатов кровли в тени, а второй на солнце - кабель будет обогревать затененную сторону крыши интенсивнее, чем находящуюся под солнечными лучами. Однако обогревать он будет в любом случае, пусть и незначительно. Чтобы этого не происходило при выше +5 и кабель не исчерывал рабочий ресурс раньше времени, в систему внедряют терморегулятор, отключающий подачу питания при превышении температурой порогового значения.

Кабельный обогрев

Это экономично, удобно и хорошо работает. Кабельный обогрев применяют во многих сферах.

1. «Теплый пол»: провода размещают под напольным покрытием или непосредственно в бетонной стяжке (к слову, подключение теплых полов к сети горячего водоснабжения запрещено). Грамотно смонтированная система способна выполнять функции отопительной.
2. Подогрев твердеющих растворов: бетонная масса требует определенных условий на весь период твердения, и нагревательные элементы создают эти условия в части температурного режима. Провода крепят к арматуре (используют самые дешевые) - они так и остаются в ЖБИ.
3. Обогрев зеркал: размещенная с обратной стороны кабельная система противодействует образованию конденсата, затрудняющего использование зеркал.
4. Трубопроводы: кабели располагают с одной или нескольких сторон трубы или оплетают ее по спирали. Зачастую гораздо выгоднее использовать провод для отопления труб, чем усиливать термоизоляцию.
5. Технологическая жидкость - поддержание температуры (востребовано в нефтяной, химической, пищевой промышленности).
6. Сельское хозяйство: подпочвенный обогрев теплиц устраивают с помощью кабельных систем.
7. Растапливание наледи и снега: греющие провода препятствуют образованию льда, сосулек путем постоянного обогрева кровли, водостоков, карнизов.

В жилых домах частного сектора кабельные системы применяют для обогрева:

• кровли;
• водостоков;
• пандусов и лестниц;
• трубопроводов - водоснабжения и водоотведения (в том числе автономных), ливневой канализации и дренажной системы.

Обогрев кровли и водостоков

Греющие элементы располагают в ендовах, желобах, непосредственно на кровельном покрытии по периметру, в водосточных трубах (вплоть до отводов в ливневку - по всему пути воды), по периметру мансардных окон (если такие есть), в местах сопряжений. Система состоит из кабелей, распределительной коробки, термостата, датчиков (температуры, осадков, воды).

В желобах и ендовах кабель прокладывают вдоль и крепят специальной алюминиевой монтажной лентой или посредством кронштейнов. В водосточные трубы его заводят вовнутрь.

Видео: антиобледенительная система для кровли

Обогрев водопровода

Греющий кабель размещают внутри трубы или снаружи. Оба вида монтажа в чем-то хороши, а в чем-то проигрывают друг другу - выбор зависит от задач, расположения трубопровода, диаметра труб и других факторов. Закрепить кабель на внешней поверхности трубы можно лишь в процессе прокладки трубопровода, на внутренней - в любой момент.

Наружный монтаж

Внешних проводов может быть несколько - от 1 до 4. Одиночный прокладывают вдоль контура снизу.

Схема крепления нескольких проводов

Крепят преимущественно алюминиевым скотчем - это повышает теплоотдачу, удобно и надежно (больше защита от повреждений, более эффективный обогрев: вода замерзает с низа).

Схема монтажа на поворотах трубопровода

Спираль - еще один способ прокладки внешнего кабеля. Его наматывают на трубу (шаг - 5 см) и крепят монтажной лентой, как показано на схеме ниже. Провода требуется больше, чем длина трубопровода, в 1,7 раз, но обогрев гораздо эффективнее и быстрее. В труднодоступных местах кабель наматывают с припуском, затем образовавшимися петлями так же обматывают трубу.

Отдельные узлы трубопровода (опоры, запорная арматура и проч.) отводят тепло в большем объеме, поэтому на них кабель размещают таким образом:

Внутренний монтаж

Внутрь труб греющий кабель заводят только в том случае, если иное невозможно. У такой укладки есть значительные недостатки:

• уменьшение просвета труб;
• неизбежное обрастание кабеля налетом;
• снижение надежности контура за счет добавления еще одной точки - тройника;
• невозможность провести провод через запорную арматуру, тройники.

Есть и плюсы: прямой контакт обогревателя с жидкостью повышает эффективность нагрева, что снижает энергопотребление; ремонт не вызывает затруднений (кабель попросту вытягивают и заменяют).

Порядок монтажа провода вовнутрь трубы:

• установка на греющий кабель сальникового узла;
• монтаж тройника для ввода обогревателя в трубопровод;
• укладка кабеля;
• герметизация сальникового узла.

Характеристики кабелей для обогрева водопроводных труб

1. Мощность. Достаточно мощности 5–25 Вт/м: для подземного трубопровода, кабель внутри - 5 Вт/м, для подземного, кабель снаружи - 10 Вт/м, для надземного - 25 Вт/м.
2. Рабочая температура. Применяют исключительно низкотемпературные кабели (до 65 градусов).
3. Особенности применения. Всего две группы - технический и пищевой кабель. Если прокладывают снаружи, используют технический, если внутри - пищевой.

Внутри трубы можно прокладывать только кабель, сертифицированный как пищевой. Во многих магазинах так и пишут - пищевой. Требуйте сертификат соответствия (без приложения, содержащего подробные сведения и коды ОК 005 и ТН ВЭД, сертификат недействителен).

Расположение греющего кабеля на трубе

Как подключить греющий кабель к сети

Для специалистов в подключении кабеля электрообогрева нет ничего сложного. Человеку непосвященному мы не рекомендуем проводить электромонтажные работы своими руками, хотя инструкций более чем достаточно.

Видео: подключение греющего кабеля к сети

Предлагаем к просмотру видеоролик - наглядное пособие по «разделке» саморегулирующегося кабеля.

Обогрев теплиц

В схемах монтажа теплого пола и системы отопления теплиц различий практически нет. По сути, монтируют тот же пол, но под другое «напольное покрытие».

Нагревающий провод укладывают на защитную сетку, расположенную на подушке из песка. Сверху размещают еще один песчаный слой, на нем - защитную сетку, затем - плодородный грунт. Получается многослойный «пирог».

«Пирог» выглядит несколько иначе, когда используют плоскую самонагревающуюся ленту. В таком случае первой устраивают термоизоляцию, а металлическую сетку укладывают только одним слоем.
Если нет возможности смонтировать систему под грунтом, нагревательные элементы размещают на стенах теплицы.

Преимущества и недостатки кабельного обогрева

Преимущества:

• простота монтажа;
• малый вес;
• незначительные потери энергии;
• малое сечение проводов, за счет чего габариты обогреваемых конструкции почти не увеличиваются.

Недостатки:

• пожароопасность,
• слабая электробезопасность.

Исправные саморегулирующиеся кабели сводят недостатки к нулю, если монтаж проведен специалистами в полном соответствии с правилами и рекомендациями производителя (угол изгиба указан в инструкции к секциям). Электромонтаж (каким бы легким он ни казался) должны проводить исключительно профессионалы.

Что касается собственноручного монтажа, говорят, даже зайца можно научить курить, а уж за 5 минут просмотра видеоролика сделать электромонтажника из библиотекаря/пирожника/сапожника - и того проще. Курящих зайцев нам встречать не доводилось, а вот сгоревшие дома попадаются до обидного часто, и преимущественная причина бедствия - ошибки доморощенных «электромонтажников».

Самонагревающиеся кабели зачастую продают уже готовыми секциями. Остается лишь включить - то есть банально внедрить вилку в розетку. Разница в цене незначительная, а в сравнении со стоимостью восстановления (если оно вообще возможно) строения после пожара - и вовсе ничтожна.

Широко используемый греющий кабель для труб препятствует замерзанию протекающей внутри трубопровода жидкости. Неприятных последствий возникновения ледяных «заторов», приводящих к необратимым разрывам труб, можно избежать, если установить внутри или снаружи них такие нагревательные системы.

Что такое греющий кабель для труб?

Греющий кабель для обогрева труб нагревается от действия проходящего электрического тока и является основной составляющей частью системы, призванной не допустить размораживания труб наружных систем коммуникаций.

В основе работы кабеля лежит преобразование энергии электрической в энергию тепловую. Характерной особенностью этих изделий можно назвать то, что они не переносят энергию, а лишь принимают её, преобразуя электроэнергию в тепло без использования окислителя или топлива.

Основная характеристика греющего кабеля – удельное тепловыделении, измеряемое в Вт/м, – показывает ту мощность, которая выделяется на единицу его длины.

Секции нагревающего кабеля имеют разную длину. Это может быть отрезок в несколько сантиметров, или же достаточно длинный – несколько сотен метров. Всё зависит от нужд потребителей.

Конструкция греющего кабеля

Составляющие нагревательного кабеля:

• Внутренняя жила – главный элемент. Изготавливается из сплава, обладающего хорошим электрическим сопротивлением.
• Защитная оболочка главной жилы – полимерный изолирующий материал, снабжённый сплошным экраном из алюминия или экранирующей медной проволочной сеткой.
• Общая оболочка из поливинилхлорида, призванная обеспечить надёжную защиту всех составных частей кабеля от воздействия окружающей среды.

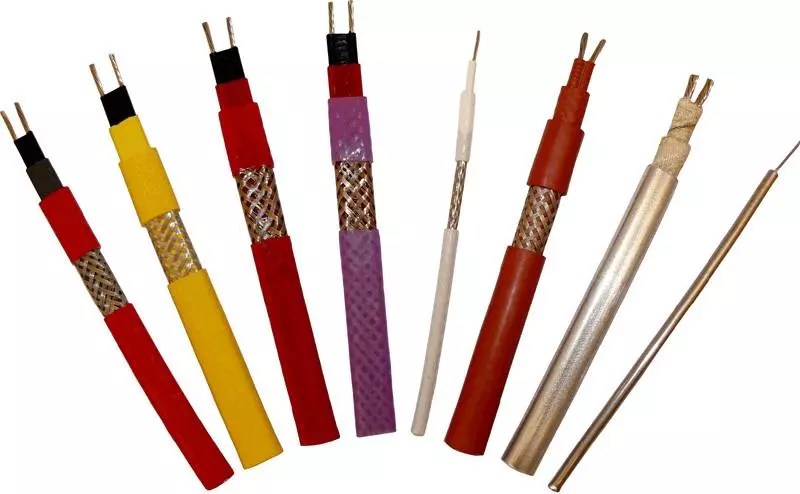

На рынке представлены различные виды греющих кабелей. Цена их зависит от количества внутренних жил. Наиболее дешёвые – одножильные кабели – имеют самую простую конструкцию. Недостатком их является то, что у них нет защиты от электромагнитного излучения, которое предусмотрено в двух- и трёхжильных кабелях, имеющих дополнительную токопроводящую жилу.

Основные виды греющего кабеля для труб

Резистивный греющий кабель

Принцип работы резистивного нагревательного кабеля, состоящего из заключённой в изоляцию металлической жилы:

Не забывайте следить за ходом температуры, чтобы не допустить перегорания нагревающей системы.

• Внутри или на поверхности трубы проложен нагревающий кабель.
• Датчики температуры устанавливаются на трубе.
• При падении значения температуры ниже заданного уровня происходит автоматическое включение обогрева: ток нагревает проводники, которые, в свою очередь, передают тепло трубам.
• После достижения нужной температуры происходит отключение системы

Максимально эффективная работа греющего кабеля и равномерное распределение тепла обеспечивается при дополнительном наличии хорошей изоляции трубы.

Саморегулирующийся греющий кабель

Трубы с греющим кабелем – ИЗОПЭКС, а также другие виды современных труб для наружных коммуникаций – комплектуются саморегулирующейся системой, которая была создана как альтернатива резистивной.

Саморегулирующийся обогревающий кабель – это несколько заключённых в полимерную оболочку проводников, очень чутко реагирующих на малейшие колебания температуры, благодаря изменению сопротивления. Понижение температуры, уменьшающее сопротивление, приводит к автоматическому увеличению выработки тока, вследствие чего происходит нагрев системы.

Такая система реагирует на минимальные термические изменения на любом участке трубопровода, то есть, и нагрев в разных частях кабеля может быть совершенно разным, в зависимости от ситуации. Такое свойство кабеля позволяет использовать его с максимальной энергоэффективностью.

Некоторые особенности, характеризующие греющий кабель саморегулирующийся для труб:

• Экономичность.
• Надёжная изоляция.
• Безопасность применения.
• Большой срок службы – до 40 лет.
• Возможность деления кабеля при монтаже на небольшие части, удобные для использования.

Установка греющего кабеля на трубу

Качественно проведённый монтаж нагревательного кабеля может обеспечить длительную безаварийную работу водопроводной, канализационной и другой подобной системы:

1. Подготовка к монтажу. Очистка труб от ржавчины и грязи.
2. Установка своими руками греющего кабеля по одному из вариантов:

• Монтаж одной или более параллельных нитей греющего кабеля непосредственно на трубу. Число нитей подбирается в зависимости от создания необходимой мощности.
• Монтаж кабеля по спирали. Более затратный вариант, применяемый при использовании труб небольшого диаметра и в случае наличия достаточно длинного греющего кабеля.

1. Закрепление нагревательного кабеля на нижней части трубы, требующей обогрева, специальной лентой.

Совет! Старайтесь закрепить кабель так, чтобы он был как можно дальше от нижней части фланцев или иных соединительных элементов, способных пропускать воду. Это не допустит попадания жидкости на работающие элементы греющей системы в случае разгерметизации соединения.

1. Монтаж теплоизоляции. Необходимо следить за тем, чтобы «холодный» конец греющего кабеля остался снаружи изоляционного слоя.
2. Подведение питания от электрощита (розетки) к обогревающему кабелю. В случае, когда монтаж греющего кабеля на трубы осуществляется в месте, удалённом от электрощита, следует воспользоваться распаечной коробкой.

Дополнительное соблюдение некоторых условий позволит провести качественный монтаж обогревателя и получить наибольший эффект обогрева коммуникаций:

• Поскольку пластиковые трубы лишены алюминиевой прослойки, следует предварительно обернуть их фольгированным скотчем. После этого вся поверхность трубы будет нагреваться равномерно.
• Отрезки нагревающего кабеля, не превышающие 1,4 м в длину, следует монтировать к трубопроводным вентилям, фланцам крепления. Это даст возможность, в случае необходимости, легко провести разъединение системы труб.
• Нельзя допускать пересечения резистивного нагревающего кабеля во избежание его перегорания. Это не относится к саморегулирующемуся нагревательному кабелю, поскольку он негорюч.

• Необходимо обеспечить максимально возможную защиту нагревательной системы от влаги, используя для этого тепло- и гидроизоляцию.

Обязательно необходимо предусмотреть разметку на изоляции трубопровода с указанием необходимой информации о наличии нагревающего кабеля на трубах.

Низкая температура может стать причиной замерзания воды в канализационных и водопроводных магистралях, что нередко приводит не только к прекращению водоснабжения, но и к разрыву труб. Во избежание подобных проблем нужно использовать греющий кабель, предотвращающий появление ледяных пробок и обеспечивающий необходимый напор.

Важно! Если прокладывается новый трубопровод, то использование греющего кабеля позволит существенно уменьшить глубину траншеи.

Принцип работы греющего кабеля предельно прост. Кабель нагревается за счет проходящего через него электричества и предотвращает замерзание трубопровода до минусовой температуры.

При выборе той или иной модели следует обращать внимание на удельное тепловыделение, которое измеряется в Вт/м и демонстрирует мощность оборудования на единицу длины.

Основные элементы греющего кабеля (резистивный кабель)

Стоит помнить, что у кабелей на две или три жилы есть защита от электромагнитных волн, а у одножильных моделей ее нет.

Основные виды греющих кабелей

Нагревательный элемент в таком кабеле может быть двух типов:

• резистивным;
• саморегулирующим ся.

Рассмотрим детальнее каждый из них.

Греющий кабель резистивного типа функционирует следующим образом: внутренняя и наружная поверхности трубопровода обматываются кабелем и оборудуются температурными датчиками; терморегулятор, основываясь на показаниях датчиков, реагирует на малейшие температурные изменения в соответствии с заданными параметрами. При снижении температуры включается обогрев – на кабель подается электричество, выделяется тепло и вода, соответственно, нагревается. По достижении необходимого уровня происходит автоматическое отключение.

Обогревать трубы водопровода необходимо

Сам кабель состоит из изолированной металлической жилы. Он нагревается равномерно по всей длине, но если не контролировать температуру, то возможно перегорание. Для повышения эффективности обогрева трубопровод следует утеплить – это значительно снизит теплопотери и, как следствие, энергозатраты. В качестве утеплителя в данном случае можно применить любой материал, не проводящий тепло – к примеру, минеральную вату.

Саморегулирующий ся кабель

Он появился при поиске альтернативы резистивного варианта и обладает отменными техническими и функциональными свойствами. Его можно использовать не только в трубопроводах, но даже на крышах зданий во избежание образования «сосулек».

Структура саморегулирующег ося кабеля такова: два проводника, отделенные друг от друга, изолированы полимером, который, как известно, реагирует на малейшие изменения температуры, меняя при этом свое сопротивление. Это сопротивление снижается пропорционально температуре, из-за чего увеличивается сила тока.

Реакция на падение температуры может происходить в любой точке провода, следовательно, температура на разных участках трубопровода всегда разная. Кроме того, саморегулирующий ся кабель экономичен и абсолютно безопасен, т. к. оснащен качественной изоляцией. Она используется практически во всех сферах промышленности и быта, а эксплуатационный срок даже при перманентном использовании превышает сорок лет.

Важно! При монтаже кабель нарезается кусками различной длины – это никоим образом не сказывается на эффективности работы.

Производители

Наиболее известным производителем греющего кабеля на отечественном рынке является компания Еnsto, изготавливающая широкий ассортимент изделий различных размеров (от 2 до 25 м) и модификаций. Также возможна нарезка метражом.

Бюджетным вариантом, практически не уступающим по качеству, можно считать водопроводные греющие кабели фирмы Devі, которые также нередко встречаются в строительных магазинах.

Греющий кабель своими руками: инструкция по изготовлению

Заводские модели стоят достаточно дорого, поэтому имея минимальные навыки и сноровку, можно сделать самодельный кабель с использованием альтернативных материалов.

Этап 1. Вначале необходимо найти эту самую альтернативу. Специалисты советуют заменять греющий кабель «полевиком» – военно-полевым телефонным кабелем, имеющим официальную маркировку П274-M. К его преимуществам можно отнести незначительный диаметр, жесткость, прочность и хорошую изоляцию (именно благодаря последней кабель можно использовать во влажной среде).

Разумеется, такой кабель не сможет сравниться с магазинными аналогами. Например, у него не будет функции саморегулировани я или пищевой изоляции. Но если кабель будет использоваться лишь изредка (скажем, на даче, куда в зимнее время приезжают нечасто) и будет проложен не внутри, а снаружи трубопровода, то без указанных выше качеств можно вполне обойтись.

Этап 2. При установке «полевика», его следует распустить на пару отдельных проводов. Один из проводов сгибается пополам и обратно свивается вдвое. В открытых концах необходимо обеспечить герметичный ввод кабеля, для чего лучше использовать фланец от водопроводного шланга. Для обеспечения герметичности ввода используется штуцер с продетыми внутрь проводами.

Этап 3. Штуцер заливается эпоксидным клеем и несколько приплющивается. Для более прочного соединения используется накидная гайка.

При прокладке кабеля поверх трубы никакого распускания «полевика» не потребуется, необходимо всего лишь соединить провода с обратной стороны обогреваемого отрезка магистрали. Все соединения при этом тщательно изолируются.

Важно! Кабель нужно зафиксировать на поверхности максимально плотно.

Все происходит следующим образом:

• труба с кабелем оборачивается фольгой;
• сверху наматывается скотч – он будет прижимать кабель к поверхности;
• затем все обматывается минеральной ватой.

Такая технология позволяет обогревать не только водопроводные, но и канализационные трубы.

Важно! Максимальная сила тока, проходящего по «полевику», должна составлять не более 9A.

1. Установку можно проводить только до подключения системы к питанию. По окончании монтажа проверяется правильность каждого соединения.
2. Для автоматической регулировки используется реле.
3. Рекомендуется установить по всей длине трубопровода температурные датчики, благодаря которым система будет включаться/выклю чаться лишь в случае необходимости.
4. Для визуального контроля системы обогрева желательно установить цветовой индикатор.

Установка греющего кабеля на канализационную трубу

Греющие кабель — это обычный провод с регулируемым электрическим сопротивлением

Важно! Кабель можно крепить исключительно на наружной поверхности канализационных труб.

Существует два способа установки:

• вдоль трубы в виде одной или нескольких параллельных линий;
• вокруг трубы в виде спирали (при условии, что длина кабеля позволяет).

Этап 1. Вначале труба обматывается фольгой для обеспечения равномерного нагрева всей поверхности.

Этап 2. Плотной термостойкой лентой фиксируется кабель.

Важно! Недопустимо переплетение резистивного кабеля! Это способен выдержать лишь саморегулирующий ся кабель, т. к. он при этом не перегорит.

Этап 3. Укладывается термо- и гидроизоляция, после чего фиксируется температурный датчик (при помощи все той же термостойкой ленты).

Этап 4 . Поверх всего этого проводится разметка, которая засвидетельствуе т размещение на магистрали греющего кабеля.

Если четко следовать этой инструкции, то жидкость в трубах не будет замерзать даже при самых сильных морозах.

Как подключить кабель

Этап 1. Вначале на кабель надевается термоусаживаемая труба. Затем один конец кабеля очищается на 5 см от оболочки и на 1 см от оплетки. Провода разделяются и очищаются от изоляции.

Этап 2. На каждый из проводов надевается дополнительная труба меньшего диаметра, после чего ее нагревают монтажным феном, аккуратно придерживая пинцетом. Концы проводов зачищаются на 0,6 см, скручиваются, вставляются в металлическую трубку и зажимаются.

Этап 3. Питающий кабель очищается от оболочки на 8 см и распускается на отдельные провода. Все провода обрезаются на 3,5 см, за исключением одного – он станет 8-сантиметровым заземлением. После этого все они зачищаются на 0,6 см.

Этап 4. Питающие провода соединяются с греющими. Для этого они помещаются в небольшую термоусаживаемую трубу с железной втулкой, нагреваются и зажимаются. Все соединения изолируются термостойкой лентой.

Этап 5. Соединение закрывается трубой большего диаметра.

1. Трубы наружной канализации, ведущие к ЛОС или септику.
2. Трубы, ведущие от септика к дренажной системе или фильтрующему колодцу.
3. Трубы, используемые для отвода промывочных вод от фильтра.

Зачастую эти трубы прогревают одним из двух способов:

• использованием труб со встроенной системой обогрева;
• применением греющего кабеля.

О кабеле вы уже знаете, осталось поговорить лишь о термоизолированн ых трубах. Они представляют собой сэндвич-систему, состоящую из пластиковой трубы, саморегулирующег ося кабеля, а также из гидро- и термоизоляции. Такие трубы позволяют обойтись без монтажа кабеля, но стоят при этом достаточно дорого.

Выводы

Как видим, существует достаточно простой способ защиты трубопровода от промерзания – это греющий кабель. Он продается во многих специализированн ых магазинах, но при желании его можно изготовить своими руками.

Видео – Греющий кабель своими руками

В зимнее время года на значительной территории России преобладают неустойчивые климатические условия : сильные заморозки сменяются внезапной оттепелью и наоборот. Сюрпризы природы застают врасплох обладателей загородных домов. При резкой смене температуры происходит обледенение карнизов и других элементов крыши, появляются сосульки. В свою очередь, коркой льда и снега покрываются площадки перед гаражом, дороги и ступеньки. Все это становится причиной поврежения кровельного покрытия и водосточной системы, а также создает угрозу повышенной травмоопасности . Единственный надежный и эффективный способ борьбы с подобными природными катаклизмами - установить систему кабельного обогрева.

Что такое кабельный обогрев?

Кабельный обогрев представляет собой антиобледенительную систему, в основе которой лежит электрический греющий кабель . Он вызывает таяние снега, тем самым предотвращая образование на поверхностях ледовой корки. Для обеспечения необходимого уровня обогрева кровли кабель укладывают по краям крыши, в местах возможного скопления жидкостей и образования наледи: желобам, карнизам и водостокам. Если кабель помещается внутрь водосточной трубы, его сворачивают кольцами. Количество петель зависит от диаметра трубы. Нагревательный элемент, устойчивый к ультрафиолетовым лучам, монтируется на любые поверхности и обеспечивает беспрепятственный отвод воды с крыши.

Заключается в их практичности и удобстве применения. Небольшие габариты позволяют компактно установить систему без вреда для внешнего вида вашего дома. Это не требует больших финансовых вложений при монтаже и значительных эксплуатационных расходов, связанных непосредственно с энергозатратами.

Антиобледенительные системы крыш работают в осенне-весенний период и во время оттепелей. Температурный диапазон для использования от -10 до +5 °C . Важно, чтобы система была оснащена датчиками температуры и осадков, терморегулятором, который будет управлять работой и подстраиваться к конкретным погодным условиям. Как правило, системы кабельного обогрева работают автоматически. В сочетании с датчиками температуры и влажности управляющая станция обеспечивает бесперебойную работу на любых площадях.

Обеспечить обогрев открытых площадок (дорожек, балконов, ступеней) можно с помощью кабеля, вмонтированного под верхний слой покрытия, будь это плитка, бетон или другой материал. Система крепится к сетке и представляет собой нагревательный мат. Кабель может быть разной мощности в зависимости от толщины покрытия. Антиобледенительные системы не действуют мгновенно и привыкли к режиму ожидания . Для защиты от влаги и холода наружных площадок обычно устанавливают «умное» отопление. Как только система просигнализирует о необходимости включить обогрев, нагревательный элемент автоматически начнет работу.

Виды используемых кабелей

Существует два основных вида нагревательных элементов: резистивный и саморегулирующийся . В основе саморегулирующегося кабеля лежит полупроводниковая матрица, находящаяся между двумя токопроводящими жилами. Она нагревается при прохождении через нее тока. Сопротивление матрицы при ее нагреве увеличивается. Чем ниже температура вокруг провода, тем больше матрица выделяет мощности. Резистивные греющие кабеля имеют постоянное сопротивление по всей длине, а соответственно и теплоотдачу. Элементом, выделяющим тепло, служит металлическая жила, все секции имеют фиксированную длину. Система управляется термостатом с датчиком и включается при температуре, близкой к нулю.

При проектировании и монтаже системы важно учитывать границы установленных мощностей для греющих кабелей. Нарушение повлечет за собой сбой или прекращение работы системы. Суммарная удельная мощность нагревательных кабелей для горизонтальной части кровли составляет не менее 180-250 Вт/м. На крыше с горючим кровельным материалом, например, рубероидом, укладывается маломощный кабель (25 Вт/м). Для безопасной работы кабельного обогрева в наличии должно иметься устройство защитного отключения.

Резистивные кабели дешевле и долговечнее, но следует регулярно проводить профилактические работы по очистке желобов от листвы и грязи. Электрический провод, расположенный в этих желобах, может перегреться и выйти из строя.
