Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.

Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?

В большинстве случаев можно, но многое зависит от места повреждения и причины. Вот основные три:

Ошибки при монтаже

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.

Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.

Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

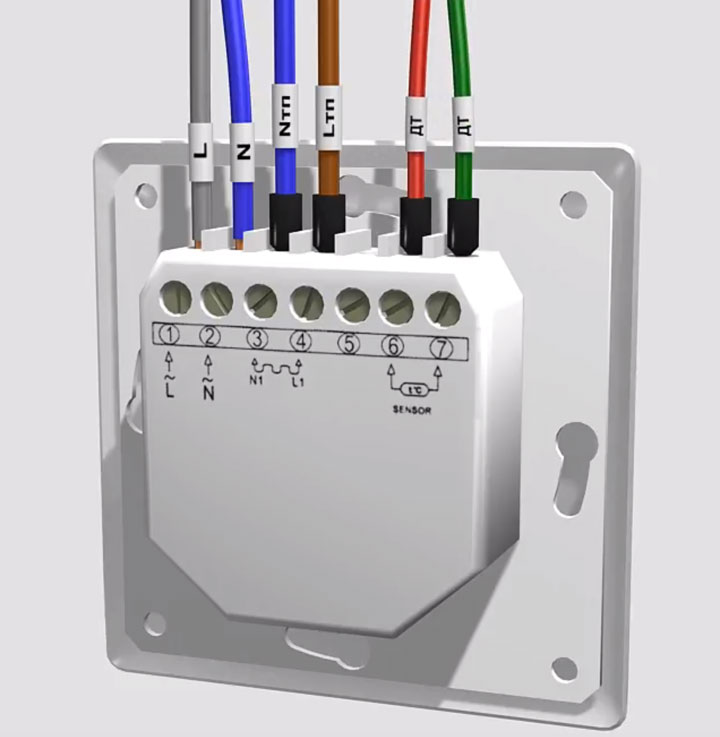

На большинстве термостатов все клеммы производители подписывают и маркируют:

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке .

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

• отключаете от клемм провода на датчик

• терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

• на экране высвечивается номер программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:

С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться .

Повреждение греющего кабеля и нагревательного мата

Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.

Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.

Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.

Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.

Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.

Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.

А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.

И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.

Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.

Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.

Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.

Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой.

В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

В этой статье мы расскажем о 16 распространенных ошибках, которые чаще всего допускаются при монтаже водяного теплого пола. В результате мы получаем дополнительные затраты на оборудование более высокой мощности, затраты на электроэнергию, повторный монтаж теплого пола и системы отопления, некомфортную температуру в комнате, неравномерный прогрев пола и деформацию напольного покрытия. И все это делаем своими руками

Это самая грубая ошибка при (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.

Если установить тепловые приборы меньшей мощности, чем требуется, то отопление в итоге придется полностью переделывать: ставить дополнительные радиаторы либо увеличивать количество секций в уже установленных.

По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.

Первое, что нужно сделать перед монтажом теплого пола – это рассчитать теплопотери. Такой расчет покажет, хватит ли мощности теплых полов для обогрева здания или нет. Он позволит определить необходимую мощность дополнительных тепловых приборов. Данный расчет позволяет избежать многих ошибок.

В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея.

Неправильный шаг трубы теплого пола

Шаг трубы теплого пола в большинстве случаев рассчитывается монтажниками произвольно. Он может составлять 20 см, а может и 25 см. Иногда даже делают шаг трубы по 30 и даже по 40 см.

Это вторая по частоте ошибка установки теплого пола своими руками. Она происходит из-за отсутствия расчета теплопотерь. Однако в конструкции теплого пола шаг трубы имеет точную величину. Увеличивая шаг трубы более 20 см, можно получить температурную зебру, когда поверхность пола будет прогреваться полосами.

Плохая изоляция между трубами теплого пола или ее отсутствие

Укладка теплоизоляции для теплого пола

Зачастую монтаж водяного теплого пола производится без изоляции.

Монтажники считают, что тепло идет вверх и в связи с этим делают укладку трубы непосредственно на бетон или на грунт. Такой подход недопустим. Дело в том, что теплопроводность бетонной стяжки в 30 и более раз больше, чем у воздуха. В связи с этим тепловая энергия, по законам физики, будет рассеиваться по конструкции и уходить в грунт.

У Вас возникнут большие затраты на отопление и вряд ли вам будет тепло

Отсутствие демпфера

При нагреве материалы, как правило, расширяются. Стяжка, в которой смонтированы трубы теплого пола, при нагреве также будет расширяться. Это может привести к тому, что труба просто лопнет. В итоге напольное покрытие деформируется. В связи с этим по периметру установки теплого пола нужно устанавливать специальные демпферные ленты. При площади одной зоны теплого пола больше 40 м 2 , ее целесообразно поделить на части. Поэтому должны быть обязательно компенсационные зазоры.

Длина контура труб теплого пола

Если вы собираетесь делать монтаж теплого пола своими руками , то следует учесть, что создают большое гидравлическое сопротивление. В итоге теплоноситель в трубах начинает плохо циркулировать. В связи с этим рекомендуется при укладке труб диаметром 16 мм, делать контуры не больше 100 м длинной, чтобы не покупать более дорогой мощный циркуляционный насос. В результате установки такого насоса:

1. Износ труб увеличивается.
2. Насос большей мощности стоит дороже.
3. Увеличивается перерасход электроэнергии.
4. В трубах пола появляются шумы.

Все это может привести к тому, что такая система не будет работать.

Смотрите видео про длину монтажа трубы теплого пола:

Большое количество контуров на одну коллекторную группу

По строительным правилам разрешается применять в одном коллекторе не более 8 контуров. Европейские стандарты допускают установку 12 контуров. С увеличением контуров понижаются шансы на адекватную работу системы.

Неправильно подобран циркуляционный насос

Покупка более мощного, чем требуется, насоса может ослабить ваш бюджет в связи с ненужным перерасходом электроэнергии. Установка слабого насоса, приводит зачастую к тому, что часть теплого пола, а иногда и вся система в целом не прогревается. В итоге вы можете получить теплый пол частями или неработающую систему.

Неправильно сделана регуляция теплых полов

На коллекторе теплого пола чаще всего производят регулировку

Часто неопытные монтажники производят монтаж водяного теплого пола дома , подключая коллекторы напрямую. Это приводит к увеличению температуры в помещении. В итоге вам будет либо жарко, либо душно. Необходимо запомнить, что температура поверхности полов не должна быть выше 35 0 С. Этого невозможно достигнуть без правильно установленных смесительных узлов и регуляторов.

Слишком тонкая или слишком толстая стяжка

Слишком тонкая стяжка может препятствовать равномерному прогреву теплого пола. Толстая стяжка может существенно увеличить срок нагрева и остывания теплого пола. Это очень неудобно. Особенно возникают проблемы с остыванием. При прогреве дома до нужной температуры, котел автоматически отключится, а полы продолжат отдавать тепло в помещение. В итоге напольное покрытие к вечеру станет очень горячим. Ночью, когда температура в помещении понизится и котел включится, пол останется холодным до утра.

Неправильно подобранное напольное покрытие

Даже правильная установка теплого пола может не гарантировать вам комфорт. Чаще всего температура теплого пола зависит от напольного покрытия. Чем выше теплопроводность у покрытия, тем лучше. На теплых полах очень часто оказываются не очень подходящие материалы из дерева или ковры. При расчете теплопотерь системы нужно учитывать, какие материалы используются в напольных покрытиях. Этот пункт часто упускают из виду.

Отсутствие воздухоотводчиков в распределительных коллекторах

Пример воздухоотводчика

Воздух – враг любой гидравлической системы отопления. Из системы должен периодически выходить воздух. Если нет возможности его выпустить, рано или поздно появляется воздушная пробка, которая заблокирует циркуляцию теплоносителя в системе. В результате вы получаете плохо работающую или вообще не работающую систему. В связи с этим на коллекторах устанавливают либо краны Маевского, либо автовоздушники.

Неправильный порядок подключения контуров к коллектору

Установка теплого пола своими руками нередко приводит к этой самой типичной ошибке. Она происходит, когда сам контур и обратку контура сажают на один и тот же коллектор. В итоге этот контур не работает. Это выглядит следующим образом. Сверху находится подающий коллектор. Труба от него идет к подаче воды в систему и возвращается на этот же коллектор, на другой выход. В итоге получается мертвая петля.

Иногда при монтаже нарушают последовательность подключения контуров на коллекторы. Желательно при монтаже коллектора, чтобы каждый контур по порядку подключался к коллектору, то есть подача этого контура должна совпадать с этим же местом подключения на обратном коллекторе. Следующий контур – второй вентиль на подающем и второй вентиль на обратном коллекторе. Из-за смены порядка монтажниками могут возникать сложности с регуляцией контура, что может привести к неработающему контуру или целой зоны. Такую систему теплого пола бывает очень сложно настроить.

Повреждение или засорение труб в процессе работ

Это могут быть:

1. Заломы труб в процессе монтажа теплого пола.
2. Сдавление труб при монтаже стяжки.
3. Засверливание или всевозможные проколы.
4. Засорение трубы песком или цементными растворами в процессе строительных работ.

В общем, сюда можно отнести все, что будет препятствовать нормальной циркуляции теплоносителя.

По нашей статистике довольно часто делают прокол трубы. То кто-нибудь зачем-нибудь засверлит полы, или делает какие-то штробы. Подобное возможно и при последующих ремонтных работах по дому. То какой-нибудь маляр или электрик поставит помосты на трубы теплого пола до того, как сделают стяжку. За этим нужно следить.

Неправильное подключение труб теплого пола и радиаторов

Нужно помнить, что трубы радиатора и трубы теплого пола имеют разный температурный режим.

Монтаж водяного теплого пола требует дополнительной установки коллекторов. Подключение теплого пола своими руками и системы отопления к одному коллектору затруднит в последующем балансировку системы. Это связано с тем, что теплоноситель в радиаторах должен прогреваться до 60 0 С – 80 0 С, а температура теплого пола не должна превышать 35 0 С.

Поэтому не следует совмещать эти системы в одном коллекторном узле.

Использование некачественных материалов

В данном случае следует всегда помнить, что экономия должна быть разумной. Так, установив некачественные узлы или вентили, вы гарантированно получите через некоторое время потоп. Сэкономив на качестве цемента, используемого для стяжки пола или на его количестве, вы рискуете установкой всей системы с нуля.

Отсутствие гидравлического испытания системы после ее монтажа

Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.

Цена также доступна для любого уровня достатка.

Комфорт

Теплый пол, как водяной, так и инфракрасый, позволяет создать самое правильное распределение тепла по всему помещению. Нагретый воздух подымается сверху вниз, благодаря чему ноги все время не будут испытывать дискомфорт. Ступать на такой пол приятно и совершенно безопасно.

Гигиеничность

Если рассмотреть процесс перемещения тепла в пространстве от источников тепла, таких как радиаторы или конвекторы, то можно увидеть, что вместе с воздухом вверх подымается пыль, осевшая на поверхности. В случае с теплым полом этот процесс исключен. Это очень удобно, особенно если в семье присутствуют дети или люди, страдающие астмой.

Экономичность

Минимальная температура образовывается только под потолком. Но зачем человеку это пространство? Таким образом, вся территория комнаты, в которой принято находиться, отапливается равномерно, это создает эффект значительной экономии энергии.

Долговечность

Конечно, срок службы будет в основном зависеть от материалов и режима эксплуатации. Но для водяных систем он все равно намного выше, чем электрический пол.

Саморегуляция

Одна из важных характеристик теплого пола заключается в том, что он поддерживает заданный режим без постороннего вмешательства. Это происходит из-за внутренних процессов, когда пол нагревает воздух до тех пор, пока температуры не сравняются.

Простота

Водяной теплый пол, как и пленочный, устанавливается очень легко, и это можно совершить без приобретения специальных навыков. Наверное, самый сложный этап – это проектирование. Схематическая раскладка и продумывание оптимального расположения требует тщательного подхода. А вот монтаж труб, их подключение – это совсем не сложно.

Шаг 2. Ограничения

Теплый водяной пол возможен для установки в помещениях, которые изначально продумывались для этого. То есть, если в коттедже проектом заложена возможность проведения труб по полу, то это можно сделать в любой момент. В квартирах многоэтажных домов, к сожалению, это невозможно. Объясняется это тем, что в радиаторы поступает вода под определенным давлением, которое рассчитано на все квартиры, и если создать отводку, то оно изменится, и будут страдать соседи.

Если принято решение об установки водяного пола, то сразу нужно обдумать вариант напольного покрытия . Для него лучше всего подходит плитка или ламинат. Линолеум не очень рекомендован специалистами, поскольку не весь он изготовляется из качественных материалов . Некоторые составляющие при нагреве могут выделять ужасный запах или вредные токсические вещества.

Паркет или ковролин также не подходят ввиду их высокой теплоотдачи. То есть они не будут проводить тепло наружу, а будут отдавать обратно вовнутрь, что, конечно, нежелательно.

Шаг 3. Выбор компонентов

Распределительный узел. В его состав входит три части: коллекторная группа, насос и смеситель. Насос ответственен за циркуляцию воды, а смеситель обеспечивает необходимую температуру. Если пол устанавливается на небольшой площади , то регулировать его можно и вручную, но если кухня очень большая, то для этого существуют специально приспособленные насосно-смесительные устройства.

Контур напольного отопления. Это собственно и есть система пролегающих труб. Оптимальным вариантом для использование является материал на основе PEX или стойкого к высоким температурам PERT. Это сырье легкое, прочное и гибкое. Сочетает в себе такие качества как невысокая цена, хорошие технические характеристики и длительный срок службы. Температура воды равномерно распределяется по всей поверхности. Если произошла ошибка, и вы неправильно соединили стыки, то в отличие от металлопластика или металла, трубы не потеряют своих свойств, и вы с легкость сможете переделать ошибку.

Шаг 4. Проектирование

На этом этапе следует определить, система теплый пол будет единственным методом отопления или просто дополнение к основному. В первом случае температура, распределенная по всей поверхности будет намного ниже, чем в радиаторах. Она примерно составляет 30-40°С, а в во втором случае – 60-90°С. Соответственно, нужно учитывать это при настраивании котла отопления.

Для расчета количества труб принимается формула, когда на 1 кв. метр площади берется 5 метров трубы. То есть на кухню, площадью 6 кв. м., необходимо 30 метров труб. Самая благоприятная температура для восприятия – 24-26°С, а это значит, что на входе она должна быть на 2-3 градуса выше.

Все вышеперечисленное касалось системы отопления только в напольном покрытии. Если конструкцию будут помещать дополнительно к уже существующему радиатору , то необходимо создать узел смещения, который будет из высоких температур в радиаторах переключать на более низкую, подаваемую в пол. Принцип действия аналогичен как у обыкновенного смесителя на кране, он может управляться как вручную, так и автоматически.

Для этого, нужно выбрать шаг, учитывая такие моменты:

1. Определите зоны активных потерь тепла. Они располагаются около окон, дверей, балкона. Здесь шаг должен составлять 10-15 см.
2. Труба контура обязана касаться этих зон или проходить прямо под ними.
3. Для центральной площади кухни целесообразно использовать шаг в 20-30 см.
4. Укладку трубы можно производить двумя способами: змейкой или спиралькой. Для небольшой кухни лучше всего будет выбрать второй вариант. Мест сгиба будет меньше, а значит меньше вероятность деформации трубы.
5. Расстояние от стены до контура должно составлять минимум 15 см.

Шаг 5. Монтаж

Первым делом необходимо подготовить поверхность. Для установки труб нужно исключить перепад даже незначительных высот, а для этого следует провести по всей поверхности стяжку.

1. Слой для предотвращения попадания влаги. Обеспечивается мастикой и обыкновенной пленкой.
2. Слой для исключение потери тепла с помощью материала, в состав которого входит вспененный полиэтилен и пенополистирол.

После того, как слои будут установлены, необходимо сделать разметку на полу согласно начерченной схеме расположения труб. Это можно сделать обыкновенным маркером. Крепление труб к поверхности можно осуществить несколькими способами. Первый – это использование арматурной сетки, к которой хомутами или обыкновенной проволокой прикручиваются участки. И второй – полистирольные плиты. Это специальная разметка для укладки труб. Она имеет небольшие горбики, расположенные в определенном порядке. Между ними труба и устанавливается.

После того как все детали разложены, соединены и подсоединены к узлам распределения, необходимо протестировать систему. Это производится для того, чтобы убедится, что стыки хорошо загерметизированы, нигде ничего не протекает, а трубы выдерживают полученное давление.

Если все прошло хорошо, производится бетонная стяжка , на которую впоследствии будет установлено напольное покрытие.

Нюансы формирования стяжки водяного теплого пола

Есть определенные особенности в формировании стяжки для водяного теплого пола. Это связано по принципу распределения тепла в ее толще и используемом напольном покрытии.

1. При укладке водяного теплого пола под плитку, необходимо стяжку делать толщиной примерно в 3-5 см или рассчитать трубы, таким образом, чтобы промежуток был 10-15 см. Если не делать этого, тепло от труб не будет прогревать пространство между ними.

2.Если укладывается на такие поверхности как ламинат, линолеум и т.п. стяжка делается более тонкой. В данном случае , для прочности можно использовать еще одну армирующую сетку поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Под ламинат слой теплоизолятора не укладывается, потому что он только ухудшит эффективность теплого пола.

Советы мастера

Пред След

Чтобы масляная краска при хранении не засыхала и чтобы на ней не образовывалась пленка, положите на поверхность краски кру жок из плотной бумаги и"залейте его тонким слоем олифы.

" Полиэтиленовую пленку , укрывающую балкон или теплицу, предо хранит от обрыва ветром бечева, натянутая с обеих сторон с про межутками 10-15 см. "

" Чтобы работать с бетонной смесью было легче, в нее обычно добав ляют глину, но глина снижает прочность смеси. Добавьте в нее ложку стирального порошка из расчета на ведро воды. "

" Чтобы винт, головка которого скрыта за преградой, не вращался вместе с затягиваемой гайкой, нужно накинуть на него несколько витков нитки или тонкой проволоки и слегка натянуть концы. За счет трения винт хорошо удерживается на месте. Концы нити по сле затяжки можно обрезать. "

" Вырезать леток скворечника можно и без коловорота. Достаточно расколоть лицевую сторону доски по центру и вырубить стамеской или топориком полуотверстия необходимого размера , после чего вновь соединить половинки. "

Деревянные пробки для шурупов рассыпаются и выпадают из сте ны. Не торопитесь вырезать новую пробку . Плотно набейте отвер стие в стене капроном от старого чулка. Нагретым докрасна гвоз дем подходящего диаметра выплавьте отверстие для шурупа. Ра сплавившийся капрон превратится в прочную пробку.

" Плотницкий уровень нетрудно превратить в теодолит, снабдив его прицельным устройством из прорези и мушки. "

" Чтобы две полосы линолеума легли встык, удобно воспользоваться самоклеющейся декоративной пленкой , подложив ее,под основу ли нолеума. "

" Чтобы гвоздь шел в нужном направлении и не гнулся при заби вании в глубокое отверстие или паз, следует поместить его внутрь трубки, зафиксировав с помощью мятой бумаги или пластилина. "

Перед тем как долбить отверстие в бетонной стене , закрепите чуть ниже листок бумаги. Пыль и осколки бетона не будут разлетать ся по комнате.

" Чтобы отрезать трубу точно под прямым углом, советуем посту пить так. Возьмите ровную полоску бумаги и наверните ее на трубу по линии отпиливания. Плоскость, проходящая через кром ку бумаги, будет строго перпендикулярна оси трубы. "

" Ворочать бревна или деревянные балки поможет несложное при способление - отрезок мотоциклетной или велосипедной цепи, до полненный крюком с одной стороны и закрепленный к лому хому том с другой стороны. "

" Для того чтобы одному можно было работать двуручной пилой, советуем использовать простой прием: переставить ручку пилы из верхнего положения в нижнее. "

Вырезать кусок шифера необходимого размера можно пилой, но лучше и проще пробить по линии предполагаемого разреза гвоздем дырки с частотой 2-3 см, после чего обломить шифер на опоре.

" Лучший способ приклеить кафель к стене: взять битум, расплавить и капнуть всего четыре капли по углам плитки. Приклеивается на мертво. "

Фасонные отверстия при изготовлении фигурных оконных налични ков удобнее всего выпиливать ножовкой с обточенным полотном.

" Изготовление витражей - дело долгое и нелегкое. Можно сделать быструю имитацию витража. Для этого берут тонкие реечки или прутья лозы, приклеивают к листу стекла, а затем раскрашивают стекло и покрывают его лаком. "

" Если под рукой не оказалось дюбеля, его можно изготовить из куска пластмассовой трубки. Для этого может подойти и корпус шари ковой ручки. Отпилив кусочек нужной длины , сделайте продоль ный надрез, примерно до половины, и дюбель готов. "

" Известно, как трудно навесить дверь, работая в одиночку. Но вот достаточно укоротить нижний штырь на 2-3 мм и работать станет гораздо проще. "

" Очень прочная, безусадочная и достаточно водостойкая шпаклевка получается из бустилата, смешанного с любым порошком - ме лом, гипсом, цементом!, опилками и т. д. "

" Если нужно ввернуть в торец древесно-стружечной плиты шуруп, высверлите отверстие чуть меньше диаметра шурупа, заполните отверстие клеем «Момент» (только не эпоксидным!), через сутки вверните шуруп. Плита не расслаивается. Однако под нагрузку полученное соединение можно ставить только через сутки. "

" Закреплять портреты, фотографии, картины в деревянные рамки со стеклом удобнее не гвоздиками, а с помощью канцелярских кно пок, согнутых под прямым углом. Кнопки мягко вдавливают отверт кой. По сравнению с гвоздями опасность расколоть тонкие рамки сводится до минимума. "

" Завернуть шуруп в твердые породы дерева не так-то просто. Если наколоть шилом отверстие для шурупа, а сам шуруп обильно на тереть мылом, то после такой операции работа пойдет как по маслу. "

В целях экономии времени кромку обоев можно обрезать острым ножом, не разворачивая рулона. Для этого надо предварительно выровнять торец рулона и простым карандашом обвести снаружи границу Кромки. Работая ножом, рулон необходимо постепенно поворачивать в направлении свертывания.

Для переноски в домашних условиях больших листов фанеры, стек ла или тонкого железа удобно пользоваться проволочным держа телем с тремя крючками внизу и ручкой вверху.

ЕСЛИ требуется распилить вдаль круглую палку, эту работу удоб нее всего выполнить с помощью шаблона. Он изготавливается из металлической трубки с пазом посередине. Диаметр выбирается таким, чтобы шаблон свободно скользил по палке.

Работать ножовкой станет лучше я легче, если в средней ее части увелн^н"тЪ на 1/3 высоту зубьев.

Как выбрать шаг укладки и способ укладки труб

Наиболее замечательным свойством водяного теплого пола , по сравнению с другими системами отопления, является комфорт, создаваемый в помещении за счет формирования оптимального для человека температурного поля. К сожалению, подавляющее большинство компаний, занимающихся монтажом теплых полов, не могут провести качественный расчет системы, и поэтому предлагают дополнительные средства отопления в виде радиаторов или конвекторов даже в условиях современных энергоэффективных домов. Наиболее важными характеристиками , влияющими на эффективность системы, являются шаг укладки и способ укладки труб теплого пола. Правильный выбор этих параметров при проведении проектных работ позволяет существенно увеличить эффективность системы отопления и отказаться от дополнительных средств отопления, сохранив тем самым, основные достоинства водяного теплого пола. При этом, необходимо соблюдать условие непревышения максимально допустимой температуры поверхности пола. Конечно, качественный проект системы отопления предполагает применение качественного оборудования.

Поэтому, если Вам скажут, что ваш дом невозможно отопить только теплым полом, без дополнительного применения радиаторов, конвекторов или фанкойлов, Вы должны задуматься. Если дом старый и не имеет утепления (теплопотери составляют более 100 Вт/м 2), то, возможно, это так. Но, если дом построен по современным технологиям или имеет хотя бы незначительную теплоизоляцию стен и кровли и в нем установлены стеклопакеты, у Вас есть повод усомниться в компетентности проектировщика. Вероятнее всего этот человек не владеет необходимыми знаниями для качественного расчета водяного теплого пола.

Наш опыт показывает, что для любого сравнительно утепленного дома (с теплопотерями менее 70-80 Вт/м 2) возможна организация отопления с помощью любой системы водяного теплого пола. Если теплопотери лежат в диапазоне от 80 Вт/м 2 до 100 Вт/м 2 , напольное отопление возможно только при помощи бетонной системы с применением определенных технических решений.

При грамотном проектировании системы отопления на базе водяного теплого пола решается достаточно большое количество задач связанных с тепловыми и гидравлическими расчетами , а также выбором технических решений и инженерных подходов.

Одна из основных задач - это выбор типа системы (бетонная или настильная ), а также способа и шага укладки труб контуров водяного теплого пола. Именно эти параметры определяют возможность использования теплого пола в качестве полноценной единственной системы отопления в конкретном помещении. Выбор этих параметров проводится с учетом предназначения помещения и величины тепловых потерь.

Какие способы укладки существуют

Существуют два основных способа укладки труб контуров водяного теплого пола - «змейка» и «улитка» (другие названия «спираль» или «ракушка»).

Преимущество «змейки» - это простота проектирования и укладки, поэтому такой способ получил большее распространение в западных странах. Недостатки способа - больший перепад температур пола по помещению, что приводит к эффекту температурно-«полосатого» пола, когда чувствуется различная температура участков пола, соответствующих входу и выходу контуров. Из-за этого снижается степень комфортности, а также возникает вероятность (если теплопотери велики) превышения температуры отдельных участков пола допустимых значений по СНиП 41-01-2003, согласно которому средняя температура полов помещений с постоянным пребыванием людей не должна превышать 26°С, а полов помещений с временным пребывание людей - 31°С. Для снижения эффекта температурной «полосатости», при проектировании вводится ограничение на максимальный перепад температур теплоносителя (не более 5°С) на входе и выходе греющих контуров, что также накладывает ограничения на максимальную снимаемую мощность. Поэтому способ укладки змейкой применяется в основном в помещениях с малыми теплопотерями или на промышленных предприятиях.

Способ укладки «улиткой» («спиралью») получил наибольшее распространение в России и Украине. Единственный недостаток способа - более сложное проектирование и более трудоемкий монтаж . Основное преимущество - это равномерное распределение температуры по поверхности пола, которое достигается за счет последовательного чередования подающих (более горячих) и обратных (более холодных) труб. Усреднение температуры происходит в распределителях тепла, в качестве которых выступает или бетонная стяжка (с соблюдением минимальной толщины стяжки 50 мм) или алюминиевые пластины (для безбетонных настильных систем). Такой способ укладки позволяет значительно увеличить снимаемую отопительную нагрузку с теплого пола за счет увеличения допустимого перепада температур (напор/обратка) до 10°С, а для систем с большой мощностью (например, для систем снеготаяния) до 25°С.

Как правильно выбрать шаг укладки

Следующий параметр рассматриваемой системы отопления - шаг укладки труб контуров водяного теплого пола (расстояние между трубами контуров теплого пола). Это один из важнейших параметров и от его выбора зависит правильность работы всей системы. От шага укладки зависит тепловая нагрузка , которую сможет обеспечить водяной теплый пол, а также равномерность распределения температуры по поверхности пола. При увеличении шага укладки необходимо также увеличивать температуру подающегося в систему теплоносителя для получения требуемой расчетной средней температуры поверхности пола.

Величина шага укладки находится в диапазоне значений от 50 до 600 мм. Наиболее часто используемые значения шага: 150, 200 и 300 мм. Выбор шага укладки, как правило, производится в зависимости от типа помещения и от величины его расчетной тепловой нагрузки. Возможны варианты укладки с постоянным и переменным шагом. Так, при отопительной нагрузке менее 50 Вт/м 2 , допустимо укладывать водяной теплый пол с постоянным шагом равным 300 мм. При высоких (более 80 Вт/м 2), а также в санузлах и в помещениях, где предъявляются жесткие требования к равномерности температуры поверхности пола, рекомендованный шаг укладки составляет 150 мм. В остальных, промежуточных случаях, как правило, берется переменный шаг укладки - в краевых зонах (вдоль наружных стен, где имеют место наибольшие теплопотери) используется более частый шаг укладки, а во внутренних зонах помещений - более редкий. Количество рядов с меньшим шагом определяется в процессе проектирования системы. Укладка с шагом 200 мм обычно применяется в больших промышленных помещениях , а также в аквапарках и бассейнах. При этом, как правило, в качестве контуров теплого пола используется труба диаметром 20 мм.

Составлением проекта пола с подогревом занимаются квалифицированные специалисты, которые производят расчеты с помощью специальных программ и с учетом всех требований заказчика. Однако стоимость таких работ достаточно высока. Поэтому большое количество людей самостоятельно занимаются проведением расчетов, используя различные рекомендации . Одним из необходимых параметров при расчете является расстояние труб теплого пола между собой. Как определить данный параметр , читайте далее.

Основные параметры, влияющие на определение шага раскладки труб

Расстояние между трубами теплого пола определяется исходя из следующих параметров, являющихся основными:

• площади комнаты;
• вида и диаметра труб, используемых в отопительной системе ;

Определение площади комнаты

Площадь = ширина * длина.

Специалисты рекомендуют уменьшить полученный показатель на площадь, занимаемую большой мебелью. Подогрев пола под мебелью не целесообразен, так как может привести к деформации, а сокращение площади позволит сэкономить денежные средства, требующиеся на обустройство пола.

С учетом полученных результатов можно определить наиболее оптимальный шаг прокладки витков трубопровода.

Влияние вида

Шаг труб водяного теплого пола также определяется исходя из материала изделия, а точнее от коэффициента его теплопроводности, и трубы.

Самым высоким значением коэффициента обладают медные и гофрированные нержавеющие трубы . Далее убывание рассматриваемого параметра происходит по следующей схеме:

• полиэтиленовые;
• полипропиленовые.

То есть, наименьшим коэффициентом теплоотдачи обладают полипропиленовые трубы , которые и рекомендуется использовать для организации отопительной системы только в исключительных случаях.

Чем выше коэффициент теплоотдачи, тем с большим расстоянием можно укладывать трубы и наоборот. Таким образом, чем меньшего диаметра применяются трубы, тем меньше должен быть шаг укладки.

Зависимость между шагом и температурой теплоносителя представлена в таблице.

При определенном диаметре труб шаг прокладки должен быть тем выше, чем выше средняя температура теплоносителя в системе.

Наиболее востребованными считаются трубы диаметром 16 мм. При этом шаг укладки составляет 250 мм – 300 мм в жилом помещении, 100 мм – 150 мм в ванной комнате и 300 мм – 350 мм в помещениях иного назначения.

Дополнительные параметры

Среди дополнительных параметров , влияющих на расстояние между трубами теплого водяного пола, можно выделить:

• пожелания заказчика о средней температуре в отапливаемом помещении;
• способ прокладки трубопровода.

Температура в помещении

Комфортная температура для проживания в различных помещениях определена специалистами.

Данные из таблицы определены для средней полосы России, где температура в холодное время года редко опускается ниже 30ºС. Для северных районов представленные показатели рекомендуется увеличить на 2ºС - 4ºС.

Любой заказчик по своему желанию может увеличить или уменьшить температуру в отопительной системе. Для этого при монтаже пола достаточно уменьшить или увеличить шаг прокладки труб соответственно.

Способы укладки труб

Специалисты различают следующие способы прокладки труб, используемые для обустройства пола:

• змейка или угловая змейка. Труба в первую очередь проводится в самые холодные зоны комнаты (к наружным стенам, балкону или окнам), а затем по спирали возвращается обратно к отопительному оборудованию . При использовании змейки невозможно достичь равномерного прогрева помещения. Такой способ используется, если необходимо отсечь холодный воздух от мест его поступления и при наличии дополнительных обогревательных источников. При укладке труб змейкой шаг между трубами должен быть минимально допустимым, то есть составлять 100 мм;

• двойная змейка. Принцип расположения труб аналогичен предыдущей схеме. Разница в укладке заключается в том, что прямая и обратная труба идут практически параллельно друг другу. Такой способ допускает увеличения расстояния между витками до 150 мм – 250 мм;

• улитка. Трубы прокладываются по внешнему контуру и спиралью сводятся к середине комнаты. Какое расстояние между трубами теплого пола должно быть при использовании спиральной укладки? Такой способ считается самым оптимальным. Он позволяет производить прокладку труб с наибольшим расстоянием между ними, так как потери тепла являются минимальными, а прогрев пола при этом достаточно равномерен.

Любой вид укладки труб можно делать как с одинаковым шагом, так и с различным расстоянием между трубами. Такой способ позволяет оптимизировать распределение тепла внутри помещения.

Более подробно со способами раскладки труб, а также преимуществами и недостатками всех схем можно узнать, посмотрев видео.

От выбранного шага прокладки трубопровода пола зависят такие показатели, как равномерность распределения тепла, количество труб, необходимое для устройства отопительной системы.

При выборе маленького шага раскладки пол будет нагреваться слишком сильно, что вызовет дискомфорт проживающих. При применении схемы с большим шагом раскладки пол нагреется неравномерно и человек сможет ощущать ногами разницу температур. Точный расчет параметров пола рекомендуется производить при содействии специалистов или специализированной компьютерной программой, например.

Приветствую всех, кто читает эту статью! Она посвящена ошибкам при монтаже очень популярной на данный момент системе низкотемпературного отопления - водяного теплого пола (сокращенно ВТП). Если кому-то не понятно, то теплые полы называют низкотемпературной системой из-за того, что теплоноситель в них должен иметь температуру не более 50° Цельсия. При этом температура самого пола не должна превышать 26° в жилых помещениях и 31° Цельсия у дорожек и окантовок бассейнов. Рекомендую прочитать статью о том. Давайте перейдем ближе к делу и начнем рассматривать ошибки при монтаже.

Неправильная подготовка поверхности под укладку теплых полов.

Часто при самостоятельном монтаже ВТП люди забывают о том, что нужно выравнять основание под пол. Давайте объясню чем это грозит - если разные участки контура теплого пола будут лежать на разном уровне по вертикали, то велика вероятность образования воздушных пробок. Из-за воздушной пробки теплоноситель перестанет циркулировать по контуру, а значит он не будет греть. Чтобы этого избежать, нужно выровнять и тщательно вычистить поверхность от мусора. Для наглядности предлагаю вам посмотреть следующее видео:

Неправильная укладка демпферной ленты.

Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры. Часто люди забывают крепить ее к стенам или выбирают неправильную ширину ленты. Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны. Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:

На видео показана укладка самоклеющейся ленты, поэтому монтажник не использует дюбель-гвозди. А вот на следующим видео они будут:

Неправильная укладка труб теплого пола.

Укладка труб ВТП - дело непростое для неопытного «самоделкина», который решил сэкономить на монтаже и сделать все сам. Здесь все начинается с укладки теплоизоляции на черновую стяжку. В качестве теплоизоляции используют пенополистирол разной толщины, либо фольгированный вспененный полиэтилен. Последний применяют там, где нет возможности укладывать толстый утеплитель. Стоит сказать, что щелочная среда стяжки быстро разъедает фольгу, поэтому от нее много толку не будет. Хотя на данный момент есть образцы такого утеплителя, где фольга покрыта сверху слоем полиэтилена, который должен защитить алюминий от действия щелочи.

Фольгированная изоляция

Изоляция из пенополистирола

Изоляция должная быть уложена плотно без люфтов.

Теперь переходим непосредственно к проблемам укладки труб ВТП. Перечислю их в виде списка:

• Отсутствие предварительного плана - при монтаже ВТП очень помогает наличие предварительного плана. На плане размечают места входа и выхода труб, шаг укладки, отступ от стен и прочие вещи.
• Несоблюдение шага укладки - многие люди экономят на трубе и делают шаг укладки больше 30 см. При этом появляется «зебра». Это значит, что пол будет то холодный, то теплый. Шаг укладки находится в диапазоне от 10 до 30 см.
• Слишком длинные контура теплого - для водяного теплого пола, сделанного трубой 16 мм в диаметре ограничением по длине будет 100 метров, а для 20-ой трубы ограничением будет длина петли в 120 метров. Если сделать петлю длиннее, то теплоноситель с большой долей вероятности по ней циркулировать не будет.

Предлагаю вам посмотреть вот это видео:

После укладки необходимо сделать опрессовку труб водой. Опрессовка делается давлением не меньше 3 атмосфер. Заливка стяжки на трубу тоже осуществляется под давлением. Это нужно, чтобы раствор своим своим весом не сплющил трубу. Раз уж мы заговорили про стяжку, давайте рассмотрим этот процесс внимательно.

Заливка стяжки теплого пола.

Вот наступает момент когда отступать дальше уже нельзя - это момент заливки стяжки. К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры). Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена.

Основная ошибка, которую можно допустить при заливке - это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см. Кроме этого, предъявляются требования к составу смеси - она должна быть не ниже марки 400. Конечно, это требование соблюдается далеко не всегда, но знать про него нужно. Сказать тут больше особо нечего, предлагаю посмотреть как это делается:

Заключение.

Водяной теплый пол - сложная инженерная система . Сэкономить здесь можно, но почти наверняка это будет в ущерб качеству либо материалов, либо выполненных работ. Стоит внимательно подбирать людей для такой работы, желательно чтобы у них было некоторое «портфолио», где вы сможете посмотреть его успехи в этом деле. Если вам интересно, почитайте статью о том. На материалах тоже нужно экономить осторожно. То, что зальете в бетон должно быть хорошего качества , чтобы вам не пришлось потом все это вскрывать. На этом мы с вами пока попрощаемся, жду ваших вопросов в комментария

Ошибки при монтаже теплых полов: что нужно знать?

Монтаж стяжки теплого пола имеет ряд особенностей. Важно брать во внимание, что готовую конструкцию невозможно будет разобрать, чтобы отремонтировать или что-то в ней поменять. Единственное, что можно будет сделать – это расколоть ее и выбросить.

По крайней мере, это придется сделать с отдельными кусками стяжки, которые ограничены тепловыми швами и имеют один водяной контур. Поэтому очень важно подходить к с максимальной ответственностью и не допускать ошибок.

Причины, по которым не выключается котел

Иногда происходит так, что во время эксплуатации теплого пола, котел начинает работать значительно дольше, и, как следствие, увеличивается расход топлива. Это происходит из-за того, что стяжка обогревает фундамент, уличные стены и даже воздух вокруг дома. В чем кроется причина?

Бывает, что на краях основы, на которую устанавливается стяжка, имеются возвышения. Если не положить в это место утеплитель, это приведёт к описанной проблеме. Еще одна частая причина – экономия на экструдированном пенополистироле. Когда этого материала кладут намного меньше, чем необходимо, получают тот же итог: стяжка обогревает улицу.

В теплом полу располагается большое количество контуров трубопровода. При этом каждый из них находится в своем куске стяжки, который имеет ограничение в виде тепловых швов. Для эффективной работы теплого пола следует использовать специальные металлопластиковые трубы, имеющие наружный диаметр 1,6 см. Оптимальная длина в контуре – от 50 до 80 метров.

Поэтому очень важно, чтобы длина контуров была приблизительно равной. Если сделать один из контуров слишком длинным, то придется увеличивать сопротивление в других контурах. Из-за этого насос будет перегружен, и теплый пол перестанет функционировать.

Появление на полу участков разной температуры

При укладке труб важно не превышать расстояние между ними в 20 см. В противном случае могут возникнуть участки разной температуры. Оптимальный шаг укладки составляет 15 см, притом, что в одном квадратном метре теплого пола располагается около 6,7 метров труб. У наружных стен рекомендуется делать шаг укладки не более 10 см, потому что эта зона должна прогреваться сильнее.

Для того, чтобы стяжка хорошо выполняла свою функцию, не растрескивалась и не рвала трубы, важно учесть несколько главных деталей.

В первую очередь, это:

1. Стяжка, выполненная из смеси песка и цемента, должна иметь толщину минимум 8 см.
2. Один кусок с контуром не должен превышать линейного размера в 4 метра.
3. Добавлять фиброволокно и пластификатор нужно в обязательном порядке.
4. Необходимо армировать куски стяжки при помощи сетки 15х15 см., выполненной из проволоки 0,4 см. и закреплённой на расстоянии 2 см от нижней плоскости.

Какие факторы приводят к разрыву труб и растрескиванию стяжки:

1. Между стеной и близлежащими кусками стяжки отсутствуют компенсационные швы.
2. Отсутствие теплоизоляции на трубах, располагающихся в стяжке.
3. Отсутствие теплоизоляции на трубах, находящихся в штробах стяжки к батареям.
4. Отсутствие изоляции труб до 50 см, расположенных на входе или выходе в стяжку.

Чтобы насос справлялся, нельзя подключать к одному коллектору больше 8 труб. Когда труб больше, следует установить дополнительный коллектор. Если отсутствует узел смешивания теплоносителя, а система теплого пола подключена неправильно, то возникнет перегрев. Но в случае, когда длина контуров не превышает 40 метров, можно подключить их через РТЛ-боксы.

В обязательном порядке должен быть оснащен воздухоотводчиками. В противном случае теплые полы не будут функционировать.

Также, неправильное, хаотичное подключение контуров к коллектору приведёт к полному отключению системы. Важно предотвратить появление вмятин, заломов и других дефектов на трубах. Во избежание серьезных финансовых потерь, до установки стяжки рекомендуется в обязательном порядке провести испытание гидравлики теплого пола.

Почему не получится обойтись без радиаторов

В целях экономии некоторые люди решают использовать для обогрева помещения только . Но это возможно лишь в местах с самым теплым климатом.

В остальных же случаях теплый пол не сможет справиться с этой задачей без весьма опасного для него перегрева. Да и ходить по очень горячему полу понравится немногим. Так по каким же именно причинам не следует самостоятельно рассчитывать теплопотери для установки теплого пола?

В обычных условиях невозможно определить, какой воздухообмен в помещении на данный момент и как он изменится, когда температура значительно упадёт. К тому же важно учитывать, что с вентиляцией уходит от 30 до 40% вырабатываемой энергии, а когда в помещении есть сквозняк, эта цифра вырастает до 90%.

Также не получится самостоятельно рассчитать приток солнечной энергии, влажность конструкций, затенённость и множество других факторов. Правильнее будет использовать общие примерные расчеты теплопотерь для бытового уровня, а также взять во внимание опыт , имеющий положительный итог.

Во время строительных работ необходимо не допускать вышеописанных ошибок, тогда теплый пол будет правильно функционировать и обеспечит комфортный микроклимат в жилом помещении.

Система теплый пол является достаточно популярной на сегодняшний день. С помощью греющего кабеля, термоматов, инфракрасной пленки либо труб можно сделать подогрев напольного покрытия. На самом деле осуществить укладку нагревательных элементов своими руками не слишком сложно, однако многие неопытные мастера допускают простейшие оплошности, из-за которых вся система может выйти из строя уже через некоторое время после укладки. Ниже мы рассмотрим основные ошибки при монтаже теплого пола водяного и электрического типа.

1. Неправильно выполнен расчет материалов. При расчете длины греющего кабеля либо размеров матов нужно использовать полезную площадь комнаты, а не общую. Под полезной площадью подразумевается то пространство, которое не будет заставлено мебелью, техникой и другими объектами. Если монтировать нагревательные элементы под крупногабаритными предметами, в этих местах будет происходить перегрев системы, из-за чего она выйдет из строя. Чтобы не допустить эту ошибку рекомендуем ознакомиться с технологией .

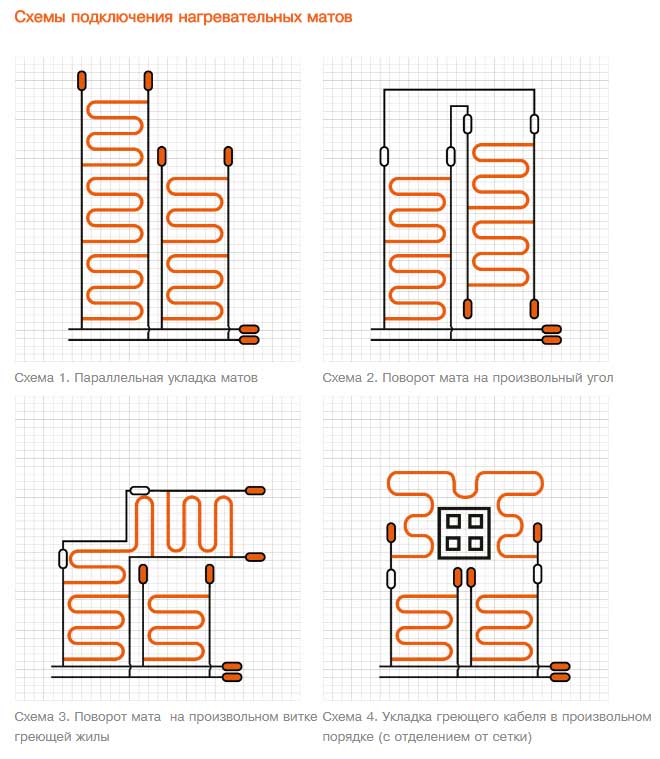

2. Запрещается резать на подходящие по длине куски. Если проводника больше, чем нужно, постарайтесь укладывать его немного ближе друг к другу, при этом не нарушая требования производителя. Обращаем ваше внимание на то, что лишен такого недостатка, поэтому при его монтаже данную ошибку вряд ли вы допустите.
3. Следите за шагом укладки, а также отступами от стен и других объектов. Помните, что петли проводника не должны пересекаться между собой, иначе может возникнуть перегрев.
4. Учитывайте минимальный радиус изгиба, который указывается в технических характеристиках. Как правило, он составляет от 5 до 10 диаметров кабеля.
5. Нагревательные элементы нужно укладывать только на чистую поверхность. При монтаже следите за тем, чтобы теплый пол не лег на строительный мусор, иначе после заливки стяжки при механических нагрузках он быстро выйдет из строя. Рекомендуется даже всю пыль убрать перед монтажными работами.
6. Элементарная ошибка, которую также допускают неопытные специалисты – игнорирование рекомендаций по прозвонке системы после монтажа. Обязательно перед тем, как заливать стяжку либо стелить паркет (на инфракрасную пленку), замерьте сопротивление системы и сверьте это значение с номинальным, которое указано в паспорте. Возможно вы допустили ошибку в подключении и система уже не работает. Потом отремонтировать теплый пол будет гораздо сложнее. О том, мы подробно рассказали в отдельной статье.
7. Включать теплый пол можно только после застывания стяжки. Если вы решите проверить, греется ли пол, до того, как раствор высохнет, это может повредить систему. Включать кабель в бухте вообще категорически запрещается.
8. Датчик температуры нужно укладывать в гофру, чтобы в любой момент его можно было без проблем достать (для ремонта либо замены). Конец гофры должен быть герметичен, чтобы раствор не попал на датчик.
9. Сам датчик нужно располагать посередине между двумя витками кабеля, чтобы он как можно точнее показывал температуру. Слишком удаленное расстояние от кабеля будет провоцировать постоянную работу системы и наоборот. Рекомендуется разместить термодатчик поближе к поверхности нового напольного покрытия.
10. В каждой комнате должен быть свой контур теплого пола и свой терморегулятор. Грубая ошибка – экономить при монтаже материалы и делать единую систему с одним регулятором температуры.
11. Во время монтажных работ не наступайте на кабель, особенно в обуви с твердой подошвой. Это может повредить токопроводящие жилы и изоляцию. Старайтесь обходить витки нагревательного элемента.
12. Перед заливкой стяжки сфотографируйте схему расположения всех элементов, чтобы во время ремонта вы могли знать, где что находится.
13. Ни в коем случае не нужно способствовать быстрейшему застыванию раствора посредством включения системы. Те, кто советуют включать нагрев сразу после монтажа, рано или поздно столкнутся с ситуацией, когда система быстро выйдет из строя.
14. Перед началом работ обязательно ознакомьтесь с инструкцией, в которой производитель может порекомендовать важные моменты. Наша основная ошибка – мы сначала делаем, а потом уже читаем инструкцию. Так вот лучше наоборот.
15. Помните, инфракрасный теплый пол нужно стелить под паркет, ламинат и линолеум, а термоматы и греющий кабель под плитку. Если вы простелите пленочный пол в ванной и зальете на него плиточный клей, система работать не будет. Вроде бы очевидные факты, но бывает и такое умудряются сделать.
