Установить пазогребневые перегородки можно самостоятельно, ведь для этого не нужны специальные навыки и знания. Материал очень удобен в работе, не требует тщательной подготовки поверхности, монтаж длится считанные часы. Гипсовые плиты, из которых и возводятся перегородки, обладают рядом преимуществ, а потому все активнее используются в частном строительстве.

Свойства и характеристики

Часто используются пазогребневые плиты: что это такое? Данный материал представляет собой монолитные прямоугольные плиты из гипса с примесью различных добавок. Особенностями плит являются продольные пазы и выступы (гребни) на стыках, обеспечивающие дополнительную прочность готовой конструкции. Соединение элементов выполняется при помощи клея.

Свойства пазогребневых плит:

• материал нетоксичен;
• высокая устойчивость к температурным колебаниям;
• не имеют запаха;
• устойчивы к гнили и деятельности насекомых;
• обладают высоким звукопоглощением;
• паропроницаемы;
• легко обрабатываются столярным инструментом.

Для помещений, где повышена влажность, выпускаются влагостойкие ПГП, отличающиеся от обычных светло-зеленой окраской. При их изготовлении к природному гипсу примешивают гидрофобные добавки, абсолютно безвредные для человека.

Основные технические характеристики:

• стандартный размер — 667х500х80 мм;
• масса пустотелой плиты — 22 кг, полнотелой — 28 кг;
• плотность — 1030 кг/м³;
• прочность на сжатие — 5,0 МПа;
• прочность на изгиб — 2,4 МПа;
• высокая огнестойкость.

Преимущества пазогребневых перегородок

Перегородки из ПГП собираются по принципу конструктора, поэтому за день один человек может установить около 30 м². Даже при отсутствии опыта разобраться в процессе не составит труда, достаточно прочитать инструкцию и посмотреть фото. Основное — правильно выполнить разметку под перегородку. Преимущества материала таковы:

• при установке перегородок из пазогребневых плит отсутствуют мокрые процессы, оклейку обоями можно проводить сразу после монтажных работ;
• при небольшой толщине перегородки отличаются хорошей прочностью и теплоизоляцией;
• благодаря отсутствию пустот в соединительных швах и зазоров в местах примыкания к основной стене улучшается звукоизоляция в помещении;
• податливость соединений ПГП исключает появление трещин и деформаций;
• материал можно не только оклеивать обоями, но и красить, облицовывать плиткой, покрывать декоративной штукатуркой.

Технология установки перегородок

На 1 м² одинарной перегородки необходимы 5,5 плит и 1,5 кг специального клея. Перед началом работ материал нужно занести в помещение и выдержать не менее 4 часов. Температура внутри комнаты не должна быть ниже +5° С.

Дополнительно понадобятся:

• пробковая прокладка;
• строительный уровень;
• маркер и рулетка;
• емкость для клея и вода;
• дрель с насадкой;
• кельма;
• резиновый молоток;
• скобы из оцинкованной стали;
• саморезы и анкерные дюбели.

Начинают работу с очистки поверхности в местах примыкания конструкции. Обои и облупившуюся отделку нужно удалить, большие неровности сгладить цементным раствором или шпаклевкой. Если стена ровная, краска (штукатурка) держится прочно, достаточно убрать грязь и пыль. Точно так же подготавливают пол. Далее на полу выполняют разметку под перегородку, отмечают места проемов. При помощи уровня линию разметки переносят на потолок и стены.

Готовят клей: в емкость наливают воду, всыпают сухой раствор, перемешивают насадкой и дают настояться 3 минуты. Пропорции для замеса указаны на упаковке. У разных производителей они могут отличаться, поэтому следует внимательно прочитать инструкцию. По разметке наносят полосу клея и прикладывают пробковую подкладку. Как только схватится клей, можно монтировать первый ряд плит.

На подкладку наносят слой клея, после чего срезают гребень на длинной стороне первой плиты и устанавливают этой стороной вниз. Ровняют ПГП по уровню, промазывают клеем боковой срез и монтируют вторую плиту. Каждый фрагмент необходимо проверять уровнем, подправляя резиновым молотком. Для второго ряда первую плиту распиливают пополам, чтобы сместить вертикальные швы. Для соединения перегородок из пазогребневых плит с несущей стеной в местах примыкания устанавливают скобы. Один конец скобы крепят саморезами к плите, расположив его в горизонтальном пазе, второй фиксируют анкерными дюбелями к стене. Шаг таких креплений — через 2 плиты.

При выполнении проемов тоже есть свои нюансы. Если над проемом расположен только один ряд плит, а ширина не больше 80 см, достаточно поставить временную подпорку до высыхания клея. При большей ширине обязательно следует вмонтировать перемычку: деревянную балку или металлический швеллер соответствующего сечения.

Верхний край последнего ряда ПГП запиливают под углом, чтобы избежать образования пустот при заполнении швов.

Расстояние от кромки плиты до потолка должно равняться 1-3 см. После установки последнего элемента зазор между перегородкой и потолком заделывают гипсовой смесью или заполняют монтажным клеем. На этом монтаж перегородок из пазогребневых плит считается завершенным. Крепление на такие стенки полочек, шкафчиков, зеркал и других предметов должно выполняться с учетом оказываемой нагрузки. До 30 кг/см крепеж выполняют при помощи анкерных пластмассовых дюбелей, при более высоких значениях используют оцинкованные болты, проходящие через всю толщину плиты.

Заключение по теме

При перепланировке квартиры перегородки из ПГП являются наиболее выгодным решением. Помимо зонирования пространства, они создают дополнительную звуко- и теплоизоляцию, что позволяет сэкономить на материалах. Но основным плюсом все же считается простота монтажа, ведь услуги специалистов весьма недешевы. Если точно следовать инструкции, качественно и аккуратно выполнять каждый этап, перегородка получится не хуже чем у профессиональных строителей.

Строительных материалов для возведения межкомнатных перегородок предлагается довольно много. Но далеко не все они пригодны для использования в многоэтажных домах. Перегородки должны быть максимально легкими с тем, чтобы минимизировать дополнительную нагрузку на несущие конструкции здания. Таким образом, выбор сужается до таких кладочных материалов, как пазогребневые плиты и блоки.

Строительство перегородок внутри уже готового жилья имеет определенную специфику. Потребуется не только точно разметить место возведения дополнительной стенки, но и подготовить под нее основание, создать гасящий вибрации демпферный слой в местах примыкания, предусмотреть крепление блоков к стенам, грамотно организовать дверные проемы или арки. Идеальную геометрию и безупречное качество кладки обеспечат мастера компании “Ремонт Престиж”. Задачу возведения перегородок из пазогребневых плит и блоков им приходится решать практически на каждом объекте, где предусмотрена перепланировка помещений , и технология освоена ими в совершенстве. В пользу заключения договора с нашей компанией к сжатым срокам и отличному качеству можно добавить весьма демократичные расценки на данный вид работ.

Прайс-лист на работы по устройству перегородок из пазогребневых плит

В отличие от “летучих бригад” компания “Ремонт-Престиж” никуда не исчезает после сдачи объекта. Мы на рынке уже почти 10 лет, и наша долгосрочная гарантия позволяет заказчикам не беспокоиться о проблемах, которые могут возникнуть в ходе эксплуатации перегородок, что, впрочем, маловероятно.

Блоки или пазогребневые плиты?

Прежде всего, стоит определиться, из какого именно материала строить перегородки - из гипсоблоков или из пазогребневых плит. С точки зрения состава они идентичны, но форму имеют разную, благодаря чему технологии их монтажа, эксплуатационные характеристики и себестоимость перегородок различаются.

Гипсоблок представляет собой правильный параллелепипед с ровными гранями и прямыми углами. Идеальная геометрия изделий достигается благодаря особой технологии производства, при которой не применяется высокотемпературная обработка. Блоки обладают высокими прочностными характеристиками и отличными показателями по теплопроводности.

Пазогребневая плита - это тот же блок толщиной от 8 до 10см, но снабженный пазами и гребнями для стыковки между элементами конструкции в процессе монтажа. Габариты плит, используемых для возведения межкомнатных перегородок, составляют обычно 66,7 х 50см. Благодаря стыковке “гребень в паз” перегородки получаются абсолютно ровными, смещение плит относительно друг друга - явление крайне редкое.

Перегородка из блоков встанет несколько дешевле, чем из пазогребневых плит, стоимость которых выше. И это только в том случае, когда монтаж возьмут на себя профессионалы, способные точно выставлять блоки по плоскостям, фиксировать их без перекосов и перерасхода клеевой смеси. Такая стенка, к тому же, толще, а значит, звукоизоляция будет выше. Минус в том, что перегородка будет тяжелее за счет толщины блоков (в качестве альтернативы можно использовать пустотелые блоки). Стенка из пазогребневых плит обойдется дороже, но ее строительство не требует идеального глазомера и высоких профессиональных навыков.

Подготовка к возведению перегородки

Прежде всего необходимо с помощью лазерного уровня разметить стены и пол, обозначив границы новой конструкции. Качественный монтаж перегородок возможен только на тщательно подготовленную горизонтальную поверхность. Поэтому начинать следует с очистки места возведения стенки. Прежде чем заливать площадку под блоки или плиты основание обрабатывают грунтовкой по бетону (акриловой, бетоноконтактом или иным составом аналогичного назначения). Наносить рекомендуется два слоя (второй - после высыхания первого).

Даже при бетонных перекрытиях возможно их отклонение от горизонтальной плоскости. Поэтому поверхность проверяют по уровню. Перепады более 3 мм выравнивают цементным раствором. Тонкую площадку можно залить самовыравнивающейся смесью, установив подобие опалубки и используя для равномерного распределения состава валик с иголками. Существенные перепады устраняют, используя полусухую стяжку. Готовят ее, смешивая цемент 500 и мелкий просеянный песок в соотношении 1:3, добавляя воду до получения влажной массы. Массу выкладывают на подготовленное основание и проверяют по уровню. После высыхания (1-2 суток) готовую площадку обрабатывают грунтовкой, как и плиту перекрытия.

Для компенсации температурных расширений и вибраций на стены и пол в местах соприкосновения с блоками (плитами) монтируют пробковую подложку (толщина 4 мм, ширина 150 мм). Эту демпферную ленту можно устанавливать на тот же клей, на который будут монтироваться плиты.

Фото: перепланировки и монтаж перегородок.

Перегородки из пазогребневых плит. Квартира 1	Перегородки из пазогребневых плит. Квартира 2	Перегородки из пазогребневых плит. Квартира 3
Перегородки из пазогребневых плит. Квартира 4	Перегородки из пазогребневых плит. Квартира 5	Перегородки из пазогребневых плит. Квартира 6

Наш профиль – это КАЧЕСТВЕННЫЙ ремонт квартир , офисов , коттеджей ! В этом вы можете убедиться сами посетив раздел Портфолио . Мы создали более 30 фотоотчетов и это не предел, наша фотогалерея постоянно пополняется.

Кладка перегородок

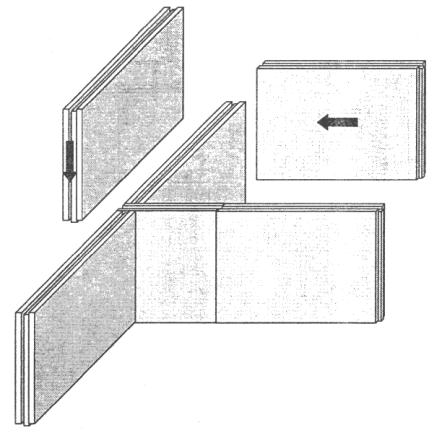

Кладку плит и блоков ведут вразбежку, уходя от совпадения вертикальных швов не менее чем на 1/3 длины изделия. Первый ряд блоков ставится непосредственно на подготовленную площадку. Плиты ставятся пазом вверх, перед установкой первого ряда гребень спиливается. Клей или раствор с помощью шпателя намазывают на ленту (для первого ряда и примыкающих к стене блоков), затем на сам блок. Посадка элементов конструкции достигается постукиванием молотком через брусок или специальным молотком с резиновой накладкой. Выдавившиеся при этом излишки клеевого состава убирают.

Каждый второй ряд и каждая вторая плита (блок) первого ряда крепится соответственно к стенам и полу посредством перфорированных металлических уголков. Для крепления к блокам и плитам используют саморезы по дереву, для стен и пола - дюбель-шурупы или анкеры. Зазор между верхним рядом и потолком запенивают и выравнивают.

Пазогребневые плиты в России выпускают 3 предприятия: KNAUF, Волма, и самарский Forman.

Сами пазогребневые плиты могут быть:

Полнотелыми и пустотными.

Обычными белые для сооружения межкомнатных перегородок), и с гидрофобизирующими добавками (зеленые для сооружения перегородок в ванных комнатах и других помещениях с повышенной влажностью).

Основные размеры пазогребневых плит:

Forman выпускает плиты следующих размеров:

600х300х100 мм;
- 600х300х80 мм.

Волма и кнауф:

667*500*80;
- 667*500*10.

Для монтажа пазогребневых плит понадобятся

Необходимые материалы:

Плиты пазогребневые;
- Подвесы прямые для гипсокартона;
- Дюбель гвозди или анкер клины;
- Клей монтажный для ГКЛ или пазогребневых плит, например fugenfuller, forman41 или любой другой;
- Цементный раствор, можно использовать готовую смесь или производить замес цемента с песком в соотношении 1 к 3;
- Пена монтажная пистолетная.

Необходимые инструменты:

Уровень;
- Киянка или молоток;
- Ножовка;
- Перфоратор с буром на 6;
- Рулетка;
- 2 шпателя;
- Пистолет для пены.

Технология монтажа пазогребневых плит

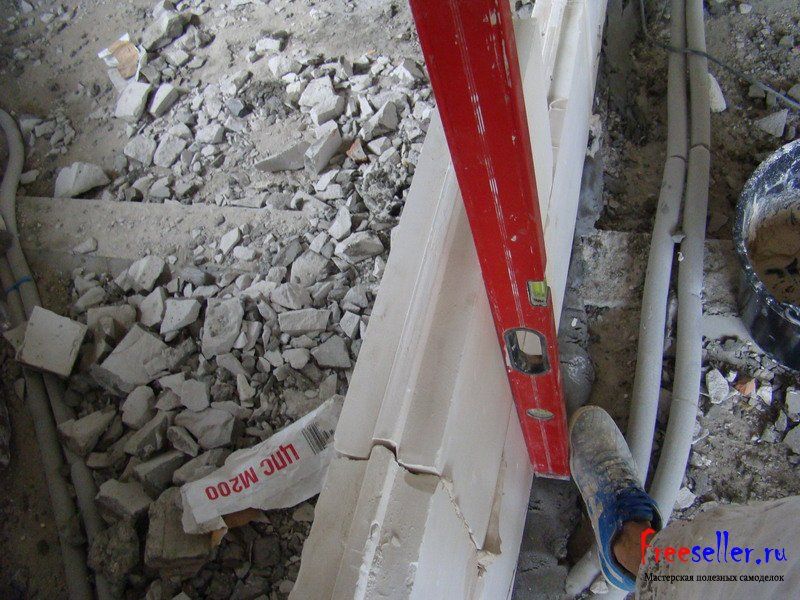

Произвести привязку и разметку будущей перегородки, и выложить первый ряд из плит на подушку из цементно песчаного раствора, боковые стыки склеиваются с помощью гипсового клея, при этом контролируем вертикальность и горизонтальность обязательно.

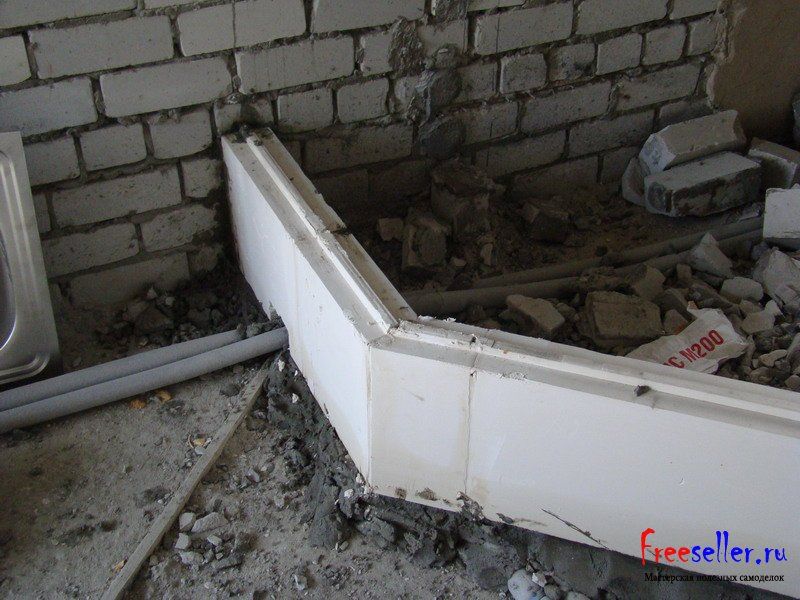

Вообще выложить первый ряд из плит наиболее трудоемкая задача.

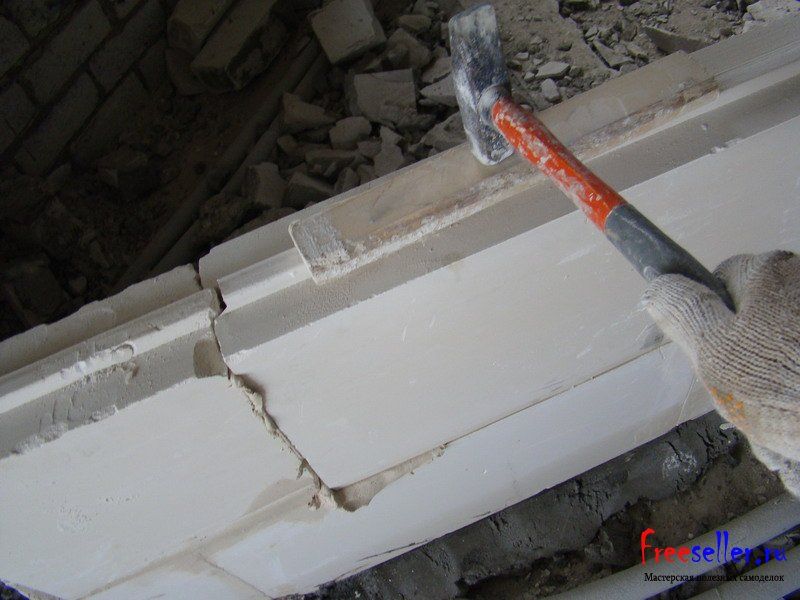

Начиная с первого ряда, с помощью прямого подвеса крепим плиту к стене, в дальнейшем пристреливаем прямые подвесы через ряд.

На второй и последующий ряды наноситься гипсовый клей на горизонтальную и вертикальную часть блока, ставиться плита, и прижимается к предыдущей плите и ряду мс помощью молотка с бруском или резиновой киянке, не забываем контролировать горизонтальность и вертикальность.

Плиты пилим с помощью ножовки.

Так ряд за рядом возводим перегородку из пазогребневых плит до верха (При этом незабываем делать перевязку швов, как на обычной кирпичной кладке, желательно минимум на 1/3 часть плиты.

Для монтажа последнего ряда пазогребневую плиту необходимо распилить на на несколько сантиметров, для того чтобы она влезла в паз и имели возможность прижать ее к предыдущим рядам. в дальнейшем образовавшаяся пустота заделывается монтажной пеной.

Также плиты последнего ряда крепятся прямыми подвесами к потолку через 1 блок.

В некоторых случаях перегородку из плит можно собрать без использования перемычек, но в нашем случае мы использовали перемычку. сделав ее из доски от старого поддона.

Настоящий Свод правил содержит указания по конструктивным решениям перегородок и облицовок стен с применением гипсовых пазогребневых плит и способам их устройства, выполнение которых обеспечивает соблюдение обязательных требований к таким конструкциям, установленных действующими нормативными документами.

Выбор конкретного конструктивного решения и материалов для устройства конструкций относится к компетенции проектной или строительной организации.

Если для реализации приняты решения и материалы, рекомендуемые настоящим документом, все установленные в нем правила должны соблюдаться в полном объеме.

Документ разработан с учетом опыта устройства указанных конструкций из материалов, поставляемых предприятиями группы КНАУФ. В случае использования для устройства конструкций, предусмотренных настоящим Сводом правил, материалов других производителей их соответствие требованиям настоящего документа должно быть подтверждено в установленном порядке.

Свод правил предназначен для проектных и строительных организаций, а также служб эксплуатации.

Свод правил разработан ОАО «ЦНИИпромзданий» (зам. Генерального директора, канд. техн. наук, заслуженный строитель РФ С.М. Гликин) , ООО «КНАУФ МАРКЕТИНГ НОВОМОСКОВСК» (Генеральный директор И.Е. Ковалева) и ООО «КНАУФ СЕРВИС» (инженер-консультант Т.Н. Скворцов).

СП 55-103-2004

СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ

КОНСТРУКЦИИ С ПРИМЕНЕНИЕМ
ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

STRUCTURES WITH APPLICATION
GYPSUM PLATES

Дата введения 2004-10-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Конструкции с применением гипсовых пазогребневых плит могут применяться в зданиях различного назначения, разной степени огнестойкости и класса функциональной пожарной опасности, любой этажности и любых конструктивных систем, возводимых во всех климатических районах страны, включая сейсмические районы и районы с другими особыми условиями, при выполнении нормативных требований, предъявляемых к конструкциям.

2 НОРМАТИВНЫЕ ССЫЛКИ

Перечень нормативных документов, на которые имеются ссылки в настоящем Своде правил, приведен в приложении .

3 ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Настоящим Сводом правил следует руководствоваться при проектировании, устройстве и эксплуатации ограждающих конструкций с применением гипсовых пазогребневых плит в жилых, общественных, административно-бытовых и промышленных зданиях.

3.2 В настоящем Своде правил приведены рекомендуемые конструктивные решения перегородок и облицовок стен с применением гипсовых пазогребневых плит, а также комплектующих материалов и изделий, поставляемых предприятиями группы КНАУФ, указанных в разделе . При применении этих технических решений предусмотренные в настоящем Своде правил параметры конструкций, в том числе размеры сечения, максимально допустимая высота конструкций, а также устройство соедине ний и сопряжений с другими конструкциями зданий, допускается использовать непосредственно без проведения обосновывающих расчетов. Если применяются плиты и комплектующие материалы и изделия, отличающиеся от указанных в разделе , перечисленные выше параметры должны определяться по расчету или по результатам испытаний.

3.3 Изделия и материалы, указанные в разделе , должны удовлетворять требованиям соответствующих стандартов или технических условий, а для материалов зарубежной поставки - сертификату соответствия (при наличии отечественного аналога) или технического свидетельства (при отсутствии отечественного аналога).

3.4 Материалы и изделия должны иметь обязательную сопутствующую документацию, включая: сертификаты соответствия (для материалов, подлежащих обязательной сертификации); гигиеническое заключение (для материалов, включенных в утвержденный Минздравом России перечень); сертификаты пожарной безопасности (для материалов, включенных в перечень продукции, подлежащей обязательной сертификации в области пожарной безопасности); инструкции по применению.

4 МАТЕРИАЛЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ КОНСТРУКЦИЙ ИЗ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

4.1 Гипсовые пазогребневые плиты

4.1.1 В настоящем Своде правил для устройства конструкций предусмотрено применение гипсовых пазогребневых плит по ТУ 5742-007-16415648-98, ТУ 5742-014-03984362-96, ТУ 5742-001-56798576-2004 и ТУ 5742-003-05287561-2003, физико-технические характеристики которых приведены в таблице .

4.1.2 Номенклатура гипсовых пазогребневых плит включает плиты обыкновенные и гидрофобизированные (влагостойкие), полнотелые и пу стотелые. Обыкновенные плиты следует применять в ограждающих конструкциях помещений с сухим и нормальным влажностными режимами, а гидрофобизированные могут применяться также в помещениях с влажным режимом по СНиП 23-02 .

Таблица 4.1

Таблица 4.2

В помещениях с мокрым режимом применение гипсовых пазогребневых плит не допускается.

4.1.3 Номинальные размеры гипсовых пазогребневых плит и предельные отклонения от номинальных размеров приведены в таблице .

4.1.4 Гипсовые пазогребневые плиты по форме паза и гребня бывают различных типов (рисунок ).

ТУ 5742-007-16415648-98

ТУ 5742-003-05287561-2003

ТУ 5742-014-03984362-96

ТУ 5742-001-56798576-2004

ТУ 5742-007-16415648-98

ТУ 5742-007-16415648-98

ТУ 5742-001-56798576-2004

Рисунок 1 - Типы гипсовых пазогребневых плит по форме паза и гребня (размеры приведены как справочные и не являются браковочным признаком)

4.2 Комплектующие материалы и изделия

4.2.1 Для крепления перегородок и облицовок к ограждающим конструкциям при эластичном примыкании, а также крепления к перегородкам дверных коробок рекомендуется использовать скобы, номенклатура которых приведена в таблице .

4.2.2 Для крепления скоб к пазогребневым плитам рекомендуется применять самонарезающие винты длиной 35 мм с потайной головкой и острым концом, изготовляемые из стали марок 10, 10КП, 15, 15КП, 20 и 20КП по ГОСТ 10702 , а для крепления их к ограждающим конструкциям - разжимные анкерные дюбели, номенклатура которых приведена в таблице .

Таблица 4.3

Таблица 4.4

4.2.3 При эластичном соединении перегородок с другими ограждающими конструкциями рекомендуется применять эластичную прокладку из пробки плотностью не менее 250 кг/м 3 или битумизированного войлока плотностью не менее 300 кг/м 3 . Ширина прокладок должна быть не менее 75 мм при плитах толщиной 80 мм и не менее 95 мм при плитах толщиной 100 мм.

4.2.4 При кладке гипсовых пазогребневых плит, а также для крепления эластичных прокладок к ограждающим конструкциям рекомендуется применять клей из сухой шпаклевочной смеси на основе гипсового вяжущего «КНАУФ-Фуген-фюллер™» по ТУ 5745-011-04001508-97 и ТУ 5745-021-03984362-2001. При кладке гидрофобизированных (влагостойких) гипсовых плит рекомендуется применять шпаклевочную смесь «КНАУФ-Фугенфюллер гидро™» по ТУ 5745-021-03984362-2001.

4.2.5 Для защиты внутренних углов в перегородках и облицовках из гипсовых пазогребневых плит следует использовать армирующую ленту (серпянку), а для защиты наружных углов - про филь углозащитный ПУ 31/31 по ТУ 1121-004-04001508-2003 (таблица ).

4.2.6 Для устройства теплозвукоизоляционного слоя в перегородках должны применяться материалы, предусмотренные в проектной документации на конкретное здание.

4.2.7 Для подготовки поверхности перегородок и облицовок из гипсовых пазогребневых плит под отделку рекомендуется использовать грунтовку «КНАУФ-Тифенгрунд™», поставляемую предприятиями группы КНАУФ.

4.2.8 Для подготовки поверхности перегородок и облицовок из гипсовых пазогребневых плит под высококачественную окраску рекомендуется применять шпаклевочный состав «КНАУФ-Финишпаста™», поставляемый предприятиями группы КНАУФ.

4.2.9 В помещениях, где поверхности конструкций из гипсовых пазогребневых плит подвержены непосредственному воздействию влаги, их следует защищать гидроизоляционной мастикой «КНАУФ-Флехендихт™», а в местах сопряжений конструкций из гипсовых плит между собой и с полом рекомендуется применять самоклеющуюся уплотнительную гидроизоляционную ленту «КНАУФ-Флехендихтбанд®», поставляемую предприятиями группы КНАУФ.

5 ТЕХНИЧЕСКИЕ РЕШЕНИЯ КОНСТРУКЦИЙ ИЗ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

5.1 Общие положения

5.1.1 Настоящий раздел распространяется на проектирование конструкций перегородок и внутренних облицовок наружных стен, выполняемых из гипсовых пазогребневых плит.

5.1.2 Раздел содержит указания по проектированию и конструктивным решениям основных узлов перечисленных выше конструкций, область их применения и физико-технические характеристики.

5.1.3 К конструкциям с применением гипсовых пазогребневых плит предъявляются общие требования в части:

Качества поверхности;

Пожарно-технических и гигиенических характеристик используемых материалов;

Характеристик сопротивления воздействиям окружающей среды, в том числе воздействию повышенной влажности и химической агрессии.

5.1.4 Выполнение требований к качеству поверхности, к гигиеническим и пожарно-техническим характеристикам конструкций обеспечивается свойствами гипсовых пазогребневых плит при условии, что они соответствуют требованиям настоящего Свода правил.

5.1.5 Сопротивление конструкций воздействиям окружающей среды обеспечивается при следующих условиях:

Для конструкций, эксплуатирующихся в условиях влажного температурно-влажностного режима, характеризующегося СНиП 23-02 , используются гидрофобизированные гипсовые плиты;

Для конструкций, эксплуатирующихся в условиях агрессивной среды, металлические элементы защищены от коррозии в соответствии с требованиями СНиП 2.03.11 .

5.2 Перегородки

К перегородкам строительными нормами и правилами предъявляются требования в части устойчивости к воздействиям собственного веса, веса навесного оборудования, других эксплуатационных, ветровых и сейсмических нагрузок, а также к воздействиям случайных ударов.

Перегородки многоквартирных жилых домов (за исключением межкомнатных перегородок с проемами) и перегородки между рабочими помещениями зданий непроизводственной сферы должны также удовлетворять требованиям по звукоизоляции.

Перегородки, разделяющие отапливаемые и неотапливаемые помещения зданий различного назначения, должны также удовлетворять требованиям по сопротивлению теплопередаче и пароизоляции.

Перегородки в зданиях с нормируемыми пожарно-техническими характеристиками строительных конструкций должны удовлетворять требованиям к классу пожарной опасности и пределу огнестойкости.

Общие требования

5.2.1 Настоящий раздел распространяется на перегородки, эксплуатируемые в помещениях с сухим, нормальным и влажным режимами по СНиП 23-02 .

Таблица 5.1

5.2.3 При выборе схем перегородок должны учитываться силовые и другие воздействия, класс функциональной и конструктивной опасности и степень огнестойкости здания, а также объемно-планировочные параметры (в том числе высота) и условия эксплуатации.

Конструктивные требования

5.2.4 Перегородки из гипсовых пазогребневых плит следует проектировать из плит одного типа в качестве самонесущих конструкций и рассчитывать на воздействие следующих нагрузок:

Горизонтальную ветровую в соответствии со СНиП 2.01.07 ;

Вертикальную от собственного веса конструкций;

От веса бытовых приборов и сантехоборудования, навешенных на конструкцию;

Сейсмическую (при расположении здания в сейсмических районах).

5.2.5 Прочность и устойчивость принятого варианта конструктивной схемы перегородок должны проверяться расчетом на действие ветровой нагрузки, принимаемой равной 0,2 W 0 , где W 0 - расчетное значение скоростного напора ветра, определяемое по СНиП 2.01.07 .

5.2.6 Учитываемая в расчетах на сейсмические воздействия расчетная сейсмическая нагрузка составляет для районов с сейсмичностью 7, 8 и 9 баллов соответственно 6,5; 12,8 и 25,6 кг/м 2 .

5.2.7 Для обеспечения прочности перегородок при воздействии навесного оборудования следует учитывать положения раздела настоящего Свода правил.

5.2.8 Стойкость перегородок к случайным ударам должна обеспечиваться установкой на наружных углах защитных угловых профилей.

5.2.9 Длина перегородок не должна превышать 6 м, а высота - 3,6 м. Перегородки больших размеров рекомендуется выполнять из отдельных фрагментов, размеры которых не должны превышать указанных выше, с установкой каркаса, закрепляемого к несущим конструкциям здания.

5.2.10 Межкомнатные перегородки проектируют одинарными, а межквартирные - двойными с образованием воздушного зазора, а также с дополнительным слоем звукоизоляционного материала.

5.2.11 Перегородки рекомендуется проектировать с установкой плит пазом вверх в целях обеспечения равномерности распределения монтажного клея в пазогребневом стыке.

При необходимости допускается установка плит пазом вниз.

Плиты должны размещаться «вразбежку», со смещением торцевых (вертикальных) стыков не менее чем на 100 мм.

Устройство сопряжений перегородок с другими конструкциями зданий

5.2.12 Для перегородок, к которым не предъявляются нормативные требования по зву коизоляции, рекомендуется использовать жесткое сопряжение в местах примыкания их к ограждающим конструкциям непосредственно через раствор монтажного клея (рисунки - ).

5.2.13 Для перегородок, к которым предъявляются нормативные требования по звукоизоляции, рекомендуется использовать эластичное сопряжение их с ограждающими конструкциями здания (рисунки - ).

5.2.14 Эластичное сопряжение следует выполнять путем крепления перегородки к стенам, другим перегородкам и перекрытиям металлическими скобами и с применением эластичной прокладки.

5.2.15 Шаг установки металлических скоб по горизонтали не должен превышать 1335 мм при плитах размером 667 ´ 500 мм и 1800 мм при плитах размером 900 ´ 300 мм; по вертикали - 1000 мм при плитах размером 667 ´ 500 мм и 900 мм при плитах размером 900 ´ 300 мм. При этом на каждой грани перегородки должно быть предусмотрено не менее трех креплений.

Обеспечение звукоизоляции

5.2.16 Требуемый индекс изоляции воздушного шума R w перегородок из гипсовых пазогребневых плит следует устанавливать в соответствии с указаниями СНиП 23-03 .

5.2.17 Индекс изоляции воздушного шума некоторых типов перегородок допускается при проектировании принимать по таблице .

Таблица 5.2

5.2.18 Индекс изоляции воздушного шума двухслойных перегородок из гипсовых пазогребневых плит с дополнительным звукоизоляционным слоем во всех случаях должен определяться путем испытаний в соответствии с ГОСТ 27296 .

Пожарно-технические характеристики перегородок

5.2.19 Предел огнестойкости однослойных перегородок из гипсовых пазогребневых плит согласно «Пособию по определению пределов огнестойкости конструкций, пределов распространения огня по конструкциям и пути возгораемости» при толщине плит 80 мм и 100 мм составляет соответственно EI 130 и EI 160, а класс конструктивной пожарной опасности - КО.

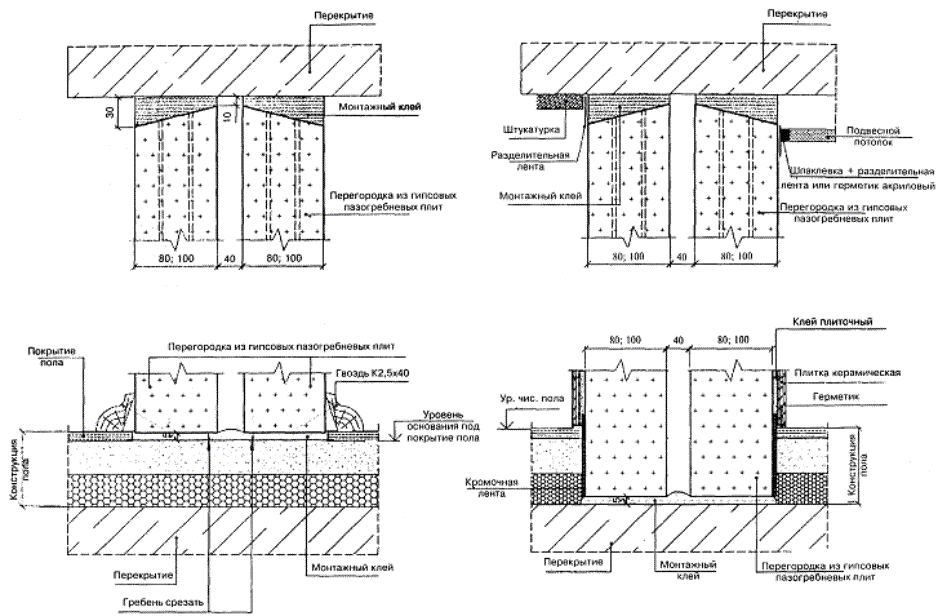

Рисунок 2 - Конструктивные решения жесткого сопряжения однослойной перегородки с ограждающими конструкциями

Рисунок 3 - Конструктивные решения жесткого сопряжения двухслойной перегородки с ограждающими конструкциями

Рисунок 4 - Конструкции узлов однослойной (А ) и двухслойной (Б ) перегородок при жестком примыкании к стене и образовании угла

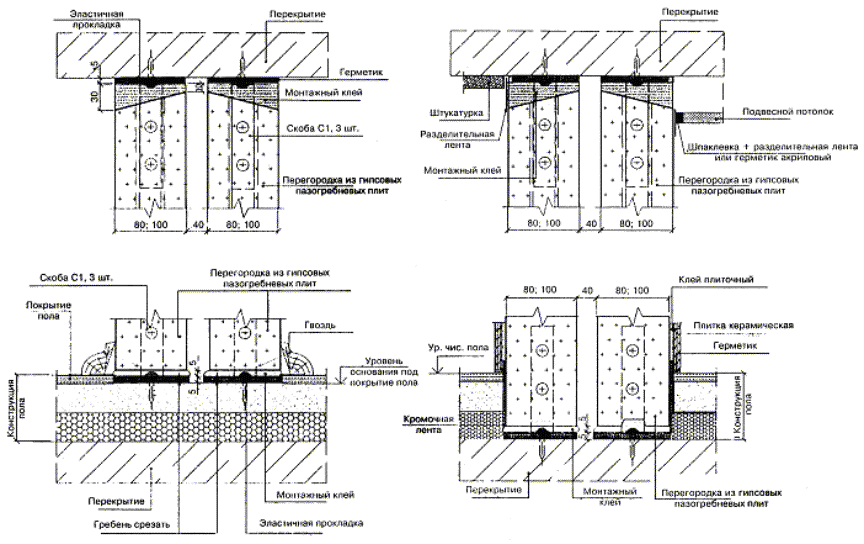

Рисунок 5 - Конструктивные решения эластичного сопряжения однослойной перегородки с ограждающими конструкциями

Рисунок 6 - Конструктивные решения эластичного сопряжения двухслойной перегородки с ограждающими конструкциями

Рисунок 7 - Конструкции узлов перегородки при эластичном сопряжении с ограждающими конструкциями

Рисунок 8 - Конструкции узлов пропуска трубопроводов диаметром до 60 мм (А ) и более (Б ) через перегородку и через шахту (B )

Рисунок 9 - Конструктивные решения жесткого (А ) и эластичного (Б ) примыкания облицовки стен с ограждающими конструкциями

Рисунок 10 - Конструкции узлов облицовки стен в местах оконных проемов (А ) и температурного шва (Б )

5.2.20 В соответствии со СНиП 21-01 перегородки из гипсовых пазогребневых плит могут применяться в жилых, общественных и производственных зданиях всех степеней огнестойкости.

5.2.21 В местах сопряжения перегородок с трубопроводами водоснабжения, парового и водяного отопления следует предусматривать установку гильзы из несгораемых материалов, обеспечивающей свободное перемещение труб при изменении температуры теплоносителя (рисунок ).

5.2.22 При пересечении противопожарной перегородки с трубопроводами диаметром более 60 мм следует предусматривать изоляцию трубопровода кожухом с огнестойкостью не менее 0,5 ч на длине 6,5 м от плоскости перегородки.

5.2.23 При пересечении противопожарных перегородок воздуховодами стенки воздуховодов должны иметь огнезащиту, обеспечивающую предел огнестойкости не менее 0,5 ч для зданий I и II степеней огнестойкости в соответствии со СНиП 41-01 .

5.3 Внутренняя облицовка наружных стен

5.3.1 Внутреннюю облицовку наружных стен гипсовыми пазогребневыми плитами рекомендуется применять в целях их дополнительной тепло- и звукоизоляции.

5.3.2 Между облицовкой и стеной может дополнительно предусматриваться слой теплозвукоизоляционного материала, характеристики которого должны быть приняты по результатам теплотехнического расчета по СНиП 23-02 из условия недопустимости накопления влаги в стене за годовой период и ограничения влаги за период с отрицательными среднемесячными температурами.

5.3.3 Расчетное значение индекса изоляции воздушного шума с облицовкой из гипсовых пазогребневых плит следует определять в соответствии с указаниями СНиП 23-03 .

5.3.4 По аналогии с перегородками сопряжение облицовки с примыкающими ограждающими конструкциями может быть жестким или эластичным (рисунок ).

5.3.5 Зазоры между облицовкой и стеной в местах примыкания к окнам рекомендуется перекрывать гипсоволокнистыми листами ГОСТ Р 51829 , которые крепят к облицовке с помощью дюбелей через оцинкованный швеллер 40 ´ 75 ´ 40 ´ 2,0 мм. Швеллер, надетый на торец плиты, закрепляется к ней самонарезающими винтами. Зазор между торцом гипсоволокнистого листа и оконной коробкой следует загерметизировать силиконовым или тиоколовым герметиком (рисунок ).

5.3.6 В местах расположения деформационных швов стен при облицовке их гипсовыми плитами с дополнительным утеплением теплоизоляционным материалом в слое пароизоляции необходимо предусмотреть устройство компенсатора (рисунок ).

5.3.7 Слой дополнительной теплоизоляции рекомендуется закреплять к стене на клею или распорных дюбелях.

5.3.8 При использовании облицовки в качестве огнезащитного элемента, повышающего значение пожарно-технических характеристик стены, фактический предел огнестойкости таких стен следует устанавливать испытаниями по ГОСТ 30247.1 , а класс пожарной опасности - по ГОСТ 30403 .

6 ТЕХНОЛОГИЯ МОНТАЖА И УСТРОЙСТВА КОНСТРУКЦИЙ ИЗ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

6.1 Устройство перегородок и облицовок

6.1.1 Монтаж перегородок рекомендуется выполнять в процессе производства отделочных работ. Работы по облицовке стен также выполняются в процессе производства отделочных работ, когда закончена разводка электротехнических и санитарно-технических систем.

6.1.2 До монтажа перегородок и облицовок все строительные работы, связанные с «мокрыми» процессами, должны быть закончены. Монтаж должен осуществляться в условиях сухого или нормального влажностного режима при температуре воздуха в помещении не ниже +5 °С до устройства чистого пола.

6.1.3 До монтажа гипсовые пазогребневые плиты должны быть выдержаны при температуре не ниже +5 °С в течение 4 ч.

6.1.4 До начала работ по устройству перегородок и облицовок необходимо удалить с базового пола, стен и потолка пыль и грязь.

6.1.5 В соответствии с проектом необходимо выполнить разметку положения перегородки или облицовки на полу и с помощью отвеса перенести ее на стены и потолок. На полу следует также разметить положение проемов.

6.1.6 При неровностях поверхности пола они должны быть ликвидированы выравнивающим слоем из цементно-песчаного раствора марки не ниже 50.

6.1.7 При эластичном сопряжении перегородки или облицовки с ограждающими конструкциями к последним в местах примыканий монтажным клеем наклеивается эластичная прокладка. При этом необходимо обеспечить горизонтальное положение прокладки, на которую должен устанавливаться нижний ряд плит. Приступать к установке плит следует после схватывания клея.

6.1.8 В случае укладки плит пазом вверх у всех плит первого ряда необходимо обдирочным рубанком удалить гребень.

6.1.9 При установке плит нижнего ряда соответствие их положения проектному следует контролировать с помощью правила и уровня.

6.1.10 При укладке последующих рядов в паз нижнего ряда плит и в вертикальный торцевой паз устанавливаемых плит наносят монтажный клей и каждую плиту осаживают с помощью резинового молотка. Излишки выступившего клея немедленно удаляются и используются в дальнейшем.

6.1.11 В процессе укладки плит необходимо контролировать толщину вертикальных и горизонтальных швов, которая не должна превышать 2 мм, а с помощью правила и уровня проводить проверку плоскостности стены.

6.1.12 При укладке плит вразбежку используются доборные элементы, получаемые путем разрезки стандартных плит на заданные размеры ручной ножовкой с широким полотном и крупными зубьями или специальным электроинструментом.

6.1.13 Для последнего ряда следует использовать плиты со скошенными гранями, а при необходимости они должны быть обрезаны под конфигурацию поверхности потолка.

6.1.14 Плиты верхнего ряда, как правило, следует укладывать на предыдущий ряд длинной стороной, но для сокращения отходов допускается укладка их и короткой стороной при обязательном соблюдении разбежки торцевых стыков.

6.1.15 При эластичном сопряжении перегородки или облицовки с примыкающими конструкциями крепежная скоба устанавливается в паз плиты и закрепляется к ней самонарезающими винтами, а к ограждающим конструкциям - анкерными дюбелями.

6.1.16 Проемы высотой не более 1 / 4 высоты перегородки и площадь которых не превышает 1 / 10 площади перегородки, допускается выполнять вырезанием в смонтированной перегородке. Проемы больших размеров рекомендуется выполнять в процессе монтажа перегородки. При проеме шириной до 800 мм, если над ним размещается только один ряд плит, над проемом закрепляется монтажная конструкция, обеспечивающая проектное положение плит до схватывания клея в стыках (рисунок ). При большей ширине проема над ним следует предусмотреть установку перемычки с глубиной опирания не менее 500 мм.

6.1.17 Дверные коробки следует закреплять в проеме перегородки с помощью самонарезающих (высверливающих) винтов согласно рисункам и .

6.1.18 При образовании угла и в местах пересечения перегородок или облицовок друг с другом плиты следует укладывать с перекрытием стыков ниже расположенного ряда (рисунок ).

6.1.19 Для защиты от механических повреждений на внешние углы перегородок закрепляется углозащитный профиль ПУ 31/31, который при установке вдавливают в предварительно нанесенный слой клея, после чего широким шпателем или шпателем для внешних углов наносят выравнивающий слой.

6.1.20 Внутренние углы следует укреплять с использованием армирующей ленты, которую утапливают в слой клея, а затем наносят сверху выравнивающий слой с помощью шпателя для внутренних углов.

Рисунок 11 - Схема установки монтажной конструкции при устройстве дверного проема

6.1.21 Для подготовки под отделку места стыков плит шпаклюют с помощью широкого шпателя, а после высыхания обрабатывают ручным шлифовальным приспособлением.

6.2 Монтаж электрической и слаботочной проводки и трубопроводов

6.2.1 Для электрической и слаботочной проводки в перегородке или облицовке из гипсовых пазогребневых плит с помощью бороздодела выполняются штробы, в которых проводка заделывается гипсовым монтажным клеем. При этом шаг штроб должен быть не менее толщины плиты, глубина не менее 1 см, а толщина плиты за штробой не должна быть менее 40 мм или 50 мм при плитах соответственно толщиной 80 и 100 мм (рисунок ).

6.2.2 Под розетки, распределительные коробки и выключатели в перегородке или облицовке отверстия высверливаются электродрелью со специальной насадкой.

6.2.3 Под трубопроводы небольшого диаметра также вырезаются штробы с последующей заделкой их гипсовым монтажным клеем. Величина заделки и расстояние между штробами не должны быть менее представленных на схеме (рисунок ).

6.2.4 Трубы большого диаметра, а также группы трубопроводов и воздуховодов следует размещать между слоями двухслойной перегородки. При этом после монтажа одного слоя гипсовой перегородки к ней закрепляются все инженерные коммуникации, а затем возводят второй слой перегородки. Трубопроводы не должны соприкасаться с плитами перегородки.

7 ОТДЕЛКА ПОВЕРХНОСТЕЙ КОНСТРУКЦИЙ ИЗ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

7.1 Поверхность перегородок и облицовок из гипсовых пазогребневых плит может подготавли ваться под окраску, оклейку обоями, облицовку керамической плиткой или декоративную штукатурку.

Рисунок 12 - Конструкция узлов крепления дверной коробки в однослойной перегородке при ширине проема до 900 мм (А ), до 1600 мм (Б ) и до 2000 мм (В )

Рисунок 13 - Конструкция узлов крепления дверной коробки в двухслойных перегородках при ширине проема до 900 мм (А ), до 1600 мм (Б ) и до 2000 мм (В )

Рисунок 14 - Схема раскладки плит в узле пересечения перегородок

Рисунок 15 - Принципиальные схемы размещения трубопроводов, электрической и слаботочной проводки в перегородках из гипсовых пазогребневых плит

7.2 Для улучшения адгезии окрасочного слоя всю поверхность следует обработать грунтовкой «КНАУФ-Тифенгрунд™», которую наносят с помощью валика или кисти. Полное высыхание грунтовочного покрытия наступает через 3 ч.

Окончательную финишную подготовку поверхности следует производить с применением шпаклевочного состава «КНАУФ-Финишпаста™», который наносят на поверхность широким шпателем тонким слоем. После высыхания поверхность шлифуется.

7.3 Для окрашивания поверхности могут применяться водоэмульсионные, масляные, смоляные, полиуретановые или эпоксидные краски. Не допускается использование известковых красок и красок на основе жидкого стекла.

7.5 При отделке обоями перед оклейкой всю поверхность рекомендуется обработать грунтовкой «КНАУФ-Тифенгрунд™».

7.6 Отделку поверхностей перегородок и облицовок из влагостойких гипсовых пазогребневых плит в помещениях с влажным режимом следует производить керамической плиткой на предварительно нанесенный слой грунтовки «КНАУФ-Тифенгрунд™».

7.7 Поверхность конструкций, подверженную непосредственному воздействию влаги (в душевых, у раковин), рекомендуется предварительно покрыть гидроизоляционной мастикой «КНАУФ-Флехендихт™», которую наносят кистью или валиком, а углы проклеить уплотнительной гидроизоляционной лентой «КНАУФ-Флехендихтбанд™».

7.8 После высыхания гидроизоляционной мастики или грунтовочного покрытия зубчатым шпателем наносится плиточный клей «КНАУФ-Флизенклебер®», ТУ 5745-012-04001508-97, на который укладывается керамическая плитка.

7.9 Швы между плитами заполняют затирочными составами, в качестве которых рекомендуется использовать состав «КНАУФ-Фугенбунт™».

8 ОСНОВНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ РАБОТ

8.1 Устройство конструкций из гипсовых пазогребневых плит следует выполнять с соблюдением требований СНиП 12-04 .

8.2 К устройству конструкций с применением гипсовых пазогребневых плит должны допускаться лица, прошедшие инструктаж по технике безопасности, производственной санитарии, обученные приемам монтажа и имеющие удостоверение на право производства работ.

8.3 Рабочие должны быть обеспечены спецодеждой и средствами индивидуальной защиты.

8.4 Работы по устройству конструкций с применением гипсовых пазогребневых плит рекомендуется выполнять специализированными бригадами, обладающими опытом по монтажу таких конструкций и оснащенными специальным инструментом.

8.5 Используемые при производстве работ инструмент, оборудование, оснастка и приспособления для монтажа конструкций должны отвечать условиям безопасности выполнения строительно-монтажных работ. Рекомендуемый перечень специального инструмента приведен в приложении .

9 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ МАТЕРИАЛОВ И ИЗДЕЛИЙ

9.1 Плиты гипсовые пазогребневые транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

9.2 Транспортирование плит осуществляется в пакетированном виде. Транспортные пакеты формируются из плит одного вида и размера. Схемы упаковки устанавливаются в технологической документации.

По согласованию с потребителем допускается транспортирование плит в непакетированном виде.

9.3 Транспортные пакеты плит при хранении у потребителя могут быть установлены друг на друга в соответствии с правилами техники безопасности. При этом высота штабеля не должна превышать 2 м.

При погрузке, разгрузке, транспортировании и хранении плит должны приниматься меры, исключающие возможность их повреждения и увлажнения. Не допускается погрузка плит навалом либо разгрузка их сбрасыванием.

9.4 В период установившихся отрицательных температур во избежание смерзания плит между собой упаковка производится с применением прокладочного материала между плитами.

9.5 Плиты следует хранить в помещениях с сухим и нормальным влажностными режимами раздельно по видам и размерам.

9.6 Изготовитель должен гарантировать соответствие гипсовых пазогребневых плит всем требованиям завода-изготовителя в течение не менее года при соблюдении условий транспортирования и хранения.

9.7 Перевозить теплозвукоизоляционные материалы можно любыми видами транспорта при условии их защиты от увлажнения.

9.8 Хранение теплозвукоизоляционных материалов должно производиться в закрытых складах или под навесом при условии их защиты от увлажнения.

9.9 Винты, дюбели, металлические пластины для крепления могут перевозиться любым видом транспорта упакованными в ящики или коробки, снабженные ярлыками, и храниться под навесом.

10 ПРИЕМКА СМОНТИРОВАННЫХ КОНСТРУКЦИЙ ИЗ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

10.1 Конструкции перегородок и облицовок из гипсовых пазогребневых плит рекомендуется принимать поэтапно с оформлением соответствующих актов на скрытые работы (прокладка электрической и слаботочной проводки, укладка теплозвукоизоляционных материалов и т.д.).

10.2 Смонтированные конструкции перегородок и облицовок должны иметь ровные и гладкие поверхности без загрязнений, наплывов клея и шпаклевочных составов, незаполненных швов и раковин. Следует проверить отсутствие трещин и отбитых углов. Выходящие на лицевую сторону конструкции головки винтов, болтов и анкерных креплений должны быть утоплены в тело плиты.

10.3 Дефекты поверхностей перегородок и облицовок не должны превышать величин, приведенных в таблице .

10.4 В местах сопряжений перегородок и облицовок с другими ограждающими конструкциями и пересечений между собой шпаклевка должна быть уложена без разрывов по всему контуру сопряжения на полную глубину стыка.

11 ОСНОВНЫЕ ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ КОНСТРУКЦИЙ ИЗ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

11.1 Используемый тип крепежного элемента должен выбираться в зависимости от массы навешиваемых на перегородку или облицовку предметов.

11.2 Легкое навесное оборудование и предметы интерьера крепятся к перегородкам и облицовкам из гипсовых пазогребневых плит с помощью анкерных пластмассовых дюбелей. При этом необходимо учитывать максимально допустимую нагрузку на один дюбель, указанную в таблице .

11.3 Для определения максимальной нагрузки на дюбель (упругое растяжение) рекомендуется использовать формулу

где F - максимальная нагрузка (на упругое растяжение) на дюбель, кН;

B - максимальная масса навешиваемого предмета, кН;

Таблица 10.1

Таблица 11.1

Рисунок 16 - Узлы крепления коммуникационного оборудования к перегородке однослойной (А ) и двухслойной (Б )

е - удаление центра тяжести навешиваемого предмета от стены, см;

п - число креплений;

а - опорное плечо, см.

11.4 Тяжелое навесное оборудование и предметы должны крепиться с использованием специальных крепежных элементов, в качестве кото рых рекомендуется применять проходные анкеры и болты со стальными шайбами (рисунок ).

11.5 При повреждении перегородок или облицовок в процессе эксплуатации от механических воздействий, протечек и т.п. следует прежде всего установить и устранить причину возникновения повреждений.

11.6 В случае попадания воды в полости двухслойных перегородок или в зазор между облицовкой и стеной необходимо произвести слив стоячей воды, для чего внизу перегородки или облицовки сначала просверливают дрелью контрольные отверстия, а затем при необходимости вырезают проем, необходимый для ремонта поврежденного трубопровода.

11.7 После проведения ремонтных работ на трубопроводе отверстие заделывают стандартными гипсовыми плитами или вставками, вырезанными из них.

ПРИЛОЖЕНИЕ А

ПЕРЕЧЕНЬ НОРМАТИВНЫХ ДОКУМЕНТОВ, НА КОТОРЫЕ ДАНЫ ССЫЛКИ В НАСТОЯЩЕМ СВОДЕ ПРАВИЛ

СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство.

СНиП 21-01-97* Пожарная безопасность зданий и сооружений.

СНиП 23-02-2003 Тепловая защита зданий.

СНиП 2.03.11-85 Защита строительных конструкций от коррозии.

СНиП 2.01.07-85* Нагрузки и воздействия.

СНиП 41-01-2003 Отопление, вентиляция и кондиционирование.

СНиП 23-03-2003 Защита от шума.

ГОСТ 10702-78* Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия.

Пазогребневая плита — гипсовый прямоугольник с пазами и гребнями по периметру. Преимущества перегородки из ПГП по сравнению с перегородкой из кирпича состоит в быстроте монтажа, не требующего навыка каменщика. Вертикальная поверхность стены, благодаря пазам/гребням будет практически идеальная, исключающая последующее оштукатуривание. Необходимость замешивать большой объем кладочного раствора также отсутствует. На среднюю перегородку в 20 квадратов достаточно одного мешка гипсовой смеси «Кнауф». Итак, приступим.

Разметка первого ряда межкомнатной перегородки из ПГП

Самое трудоёмкое, это разбивка размеров будущей перегородки, разметка проемов и скрупулёзное выравнивание первого ряда с учётом горизонтали и вертикали.

Сначала готовим все плиты для первого ряда. На сухую раскладываем блоки по всей длине бедующей стены, сверяемся с размерами, отчерчиваем маркером единую общую линию у основания плит по длине, используем лазерный уровень.

Плита ставится гребнем вверх, соответственно паз в нижней части плиты срубается киркой до основания, затем рубанком шлифуется для устойчивости.

Часть плит, отмеченная пунктиром, удаляется.

Кладка перегородки

Если поверхность пола не ровная или вообще отсутствует стяжка пола , первый ряд целесообразней выравнивать, устанавливая блоки на цементно-песчаный раствор, поскольку гипсовая смесь быстро схватывается. Гипсовую смесь (клей) лучше замешивать в малых количествах на 5-10 плит максимум.

Консистенция клея, как густая сметана, наносится шпателем тонким слоем (не более 5 мм) по вертикальным и горизонтальным граням плиты быстрым движением, плоскостью шпателя обтирая клей по направлению к себе. Швы уплотняем, аккуратно постукивая плиту резиновой киянкой. Выдавленным клеем уплотняем швы и замазываем незначительные сколы и трещины.

Если кладку перегородки начинаем с целой плиты, то следующим рядом для перевязки швов пойдёт половинка.

Обязательно через ряд крепим саморезами к внешней стене и связываем перегородку из пазогребневых плит оцинкованными крепёжными уголками.

Уголок ставят для жёсткости по ребру плиты, утапливая в паз с помощью стамески или ножовки. Фиксируем уголок следующим рядом.
Не забываем уровнем контролировать вертикальность и горизонт каждой плиты, при необходимости поправляя плиту или осаживая, при помощи бруска и резиновой киянки.

Гипсовые плиты податливы и пилятся обыкновенной ножовкой, когда понадобятся половинки, четвертинки, куски на дверные проёмы, на углы или на маяки.

Работы с ножовкой будет достаточно поэтому, чтобы не утруждать себя бесконечным выпиливанием, советую делать с двух сторон 1,5-2-х сантиметровый надпил. Плиту надпилом положить на край стопки плит или козлика, и приподняв, придерживая отпустить без усилия. Излом при необходимости шлифуется рубанком.

По мере возведения перегородки дверной проём вместо перемычки перекрываем бруском толщиной близкой к ширине плиты. Брусок крепим к ПГП саморезами наискось.

Устройство дверного проема

В зависимости от размера двери и развёрнутости углов, не всегда можно выполнить проём из ПГП. Иногда необходимо воспользоваться прочими материалами, для корректировки размеров дверного проёма без ущерба для площади помещения.

В данном случае использовался кирпич, установленный «на попа» на цементный раствор. Торцы каждого кирпича связаны вбитым в плиту крупным гвоздём и фиксируются кирпичом следующим. Дополнительную жёсткость конструкции придаст последующая шпаклёвка перегородки со стекловолоконной сеткой.

Над перемычкой для облегчения конструкции пойдёт отделка гипсокартоном.

Чтобы облегчить процесс устройства проёма и если дверь можно расположить произвольно, тогда возводим стену сплошную, а впоследствии, через день-два, проём выпиливаем сабельным электролобзиком, ориентируясь на швы перевязки.

Завершаем возведение перегородки из пазогребневых плит последним рядом под потолком. Блоки последнего ряда пилим вдоль на 1-1,5 см меньше требуемой высоты для запенивания монтажной пеной.

Заключение

В Интернете мнения по перегородкам из ПГП разделяются. На мой взгляд, выгода для заказчика очевидна. При условии аккуратности разбивки первого ряда, наличия собственного желания, терпения и напарника перегородка из пазогребневых плит своими руками возводиться быстро без особых усилий.
