Правильный монтаж дымохода - залог долгой и безопасной работы отопительной системы и в доме, и в бане. Сделать его своими руками возможно, но если есть хоть малейшие сомнения в своих силах - лучше доверить эту задачу профессионалам. Они произведут расчеты, помогут подобрать наилучший вид дымохода, смонтируют систему отведения газов и вентиляции, а владельцу дома останется только самостоятельно выполнять ревизию и чистку печной трубы.

При строительстве дома важно сразу продумать, как будут прокладываться внутренние системы, обеспечивающие отопление, водоотвод, дымоотвод и т.д. Дымовой канал прокладывается одновременно с возведением стен и перекрытий. Очень часто о том, где он будет находиться, задумываются, когда дом уже построен. В таком случае прокладывают дымоход через стену. Как грамотно вывести дымоход через стену, описано далее.

Основные правила вывода

Один из главных вопросов при строительстве системы отвода - как правильно организовать вывод дымохода через стену.

Осуществляя вывод дымохода через стену очень важно соблюсти угол в 90 градусов. Следующий элемент конструкции устанавливается перпендикулярно предыдущему. Внизу я прикрепил сборник конденсата, а все основные элементы – сверху.

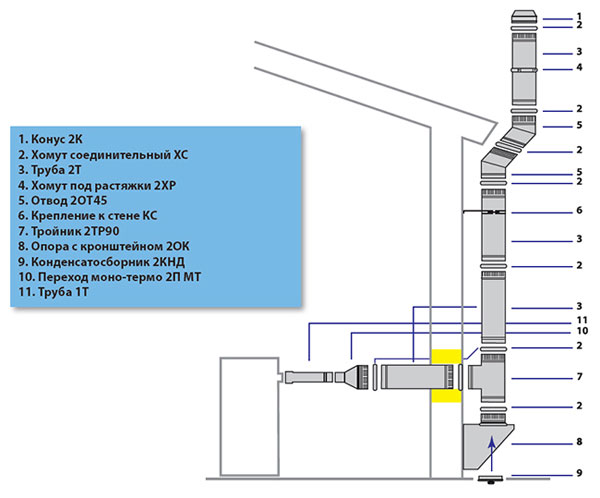

Схема вариантов вывода дымохода

Получившийся проход через стену тщательно изолируется. Все стыки (там, где находится крепление различных элементов) обязательно уплотняйте хомутами.

Еще один важный нюанс – правильное и надежное крепление дымохода к стене. Мне в свое время вовремя подсказали, что крепить нужно на примерно одинаковых промежутках. На мой взгляд, наиболее удачное расстояние для установки креплений - 50-60 см.

Обязательно нужно изолировать трубу от стены. Оптимальный вариант – качественно и доступно – это базальтовое волокно. Финальный этап – «горловина» дымоотвода накрывается специальным колпаком.

Монтаж через деревянную стену

Если у вас деревянный дом или баня – нужно точно знать, как вывести дымоход через стену. Основная проблема заключается в вопросе безопасности. Но если грамотно подойти к делу, то даже дымоход в бане через стену, где будет постоянный перепад высоких температур, прослужит надежно и долго.

Расскажу о нескольких главных правилах. Трубу, которая тянется через весь проход, нужно покрыть материалом, устойчивым к высоким температурам. Это поможет избежать деформации дерева – а также избежать риска возникновения пожара. Советую отдать предпочтение вертикальной системе (как, например, печь-буржуйка, которая часто используется для отопления гаражей).

Крепление дымохода к стене деревянного дом осуществляют на расстоянии 1 метра друг от друга. Для деревянных построек советую выбирать длинные прямые трубы: отсутствие стыков делает конструкцию прочнее, плюс осуществить крепление к стене будет гораздо проще.

Преимущества наружного дымохода

Использование такой системы обеспечит увеличенный КПД, а небольшой вес конструкции поможет избежать проблем с установкой. Хотя есть мнение, что дымоход в стене дома выглядит не эстетично. Зато обеспечивает пожарную безопасность!

Явный плюс в том, что нет необходимости делать проход через стену, перекрытие или крышу. Не нужно дополнительно укреплять фундамент. К тому же, на стенках откладывается минимум сажи: и удалить ее вполне можно самостоятельно.

Материалы и инструменты для монтажа

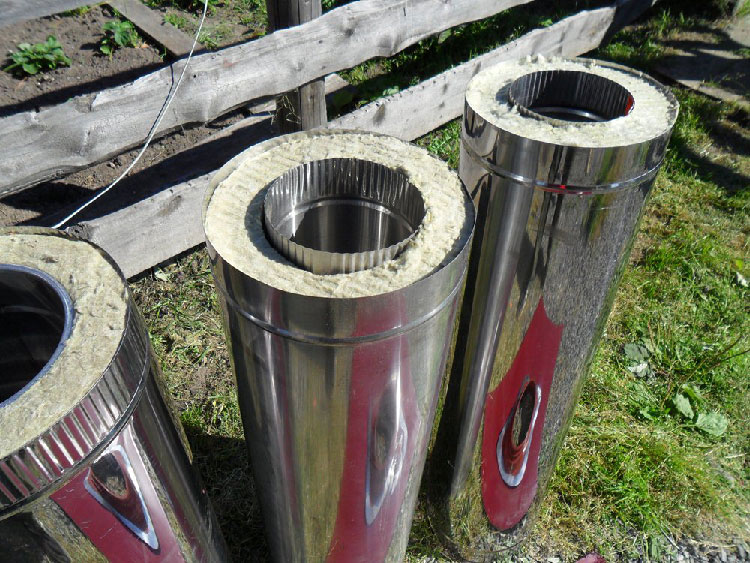

Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:

1. Высокий срок эксплуатации (если использовать материалы из нержавейки).
2. Общий вес – небольшой, что упрощает установку.
3. И третий момент, немаловажный лично для меня: эстетическая привлекательность.

Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.

Кроме того, нам понадобятся хомуты, заглушки, герметик, (обязательно – огнестойкий!), муфты, элементы-крепление. Также нужны будут переходники, тройники, и колено, которое позволит менять направление конструкции.

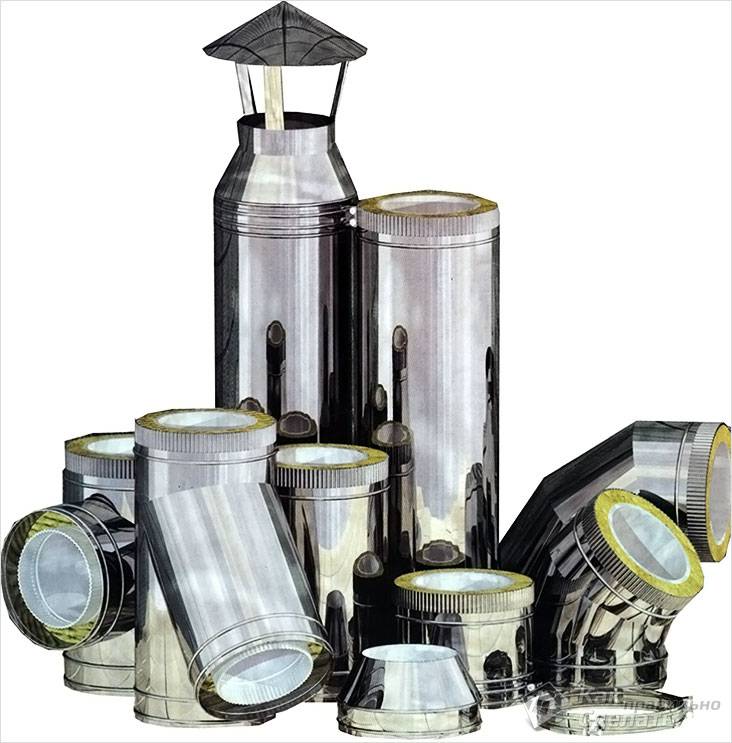

Основные элементы конструкции

Я предлагаю рассмотреть основные элементы конструкции на примере дымохода сэндвич:

• Один из главнейших элементов – трубы. Также нужны тройники – они помогают сделать разветвление дымового канала и подключить дымоход непосредственно к топке отопительного прибора.
• Колено – понадобится, чтобы сделать необходимый изгиб (чаще всего применяются коленья-отводы на 45 и 90 градусов).

• Опорная консоль – собственно, на ней и будет держаться вся конструкция, крепится к стене или к полу. Плюс хомуты – нужны, как крепление-фиксация к стене.
• Ревизионный тройник – для очистки труб от сажи.
• Сборник конденсата.
• Устье – завершающий элемент конструкции.

Инструкция монтажа

Отправной точкой должен стать непосредственно отопительный прибор. Проще говоря, начинают монтировать конструкцию снизу вверх – от камина. Сначала труба соединяется с трубой котла и закрепляется заглушкой.

1. Внутренние трубы аккуратно вставляем одна в другую. Потом надеваем внешнюю часть.
2. Тройники укрепляйте опорными кронштейнами. Все стыки укрепляются при помощи хомутов.
3. На нижней части конструкции советую установить сборник конденсата для препятствования попадания осадков внутрь труб.
4. Герметизированные муфты устанавливаются исключительно по желанию – можно обойтись и без них. Они нужны, если система работает в режиме сильного давления.
5. Когда система практически собрана, можно аккуратно обработать трубы защитным герметиком.

Если вы сомневаетесь, что самостоятельно справиться с установкой системы будет сложно, лучше сразу обратиться за помощью. Всегда проще сразу научиться, как делать правильно, чем потом, с учетом допущенных ошибок, переделывать все заново.

Как грамотно вывести дымоход через стену?
Как грамотно вывести дымоход через стену? При строительстве дома важно сразу продумать, как будут прокладываться внутренние системы, обеспечивающие отопление, водоотвод, дымоотвод и т.д. Дымовой

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

• Строение стены,
• Используемые материалы,
• Место выхода трубы,
• Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

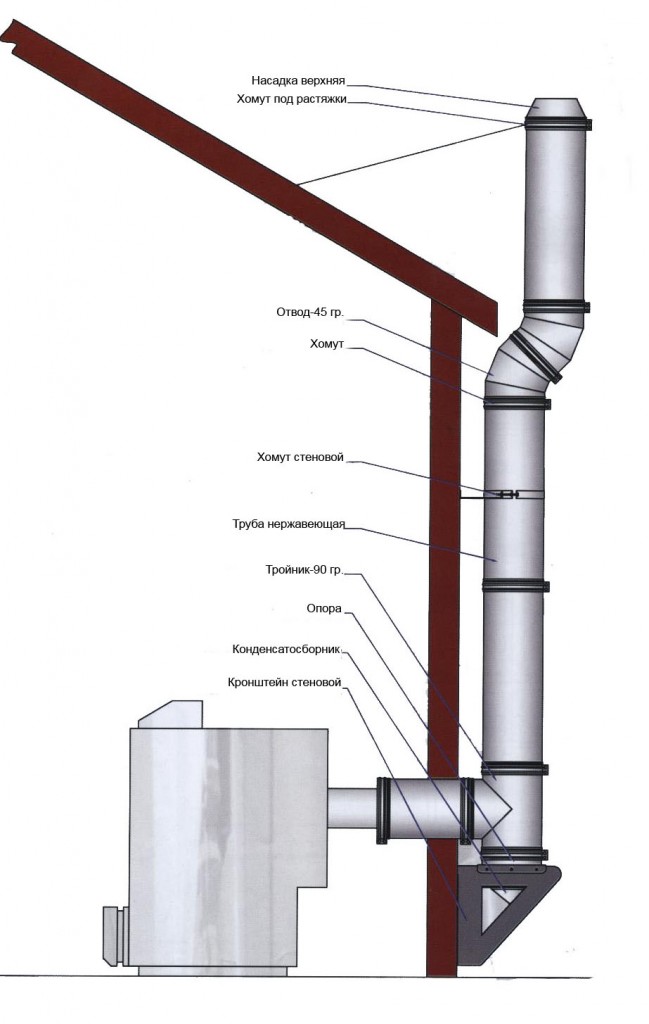

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ,
• Монтажа элементов крепежа,
• Собственно установки дымохода.

Общие этапы работ:

• Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

   Проход через деревянную стену

   При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

   В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

   Нюансы монтажа места прохода печной трубы через деревянную стену

   Как вывести трубу от печи через стену?
   Схема вывода печной трубы через стену. Пошаговая инструкция по установке и монтажным работам. Какие трубы использовать? Преимущества и недостатки метода.

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

• В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
• Производится разметка на стене и готовится отверстие нужных размеров.
• Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
• Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

• Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
• Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
• Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.

Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

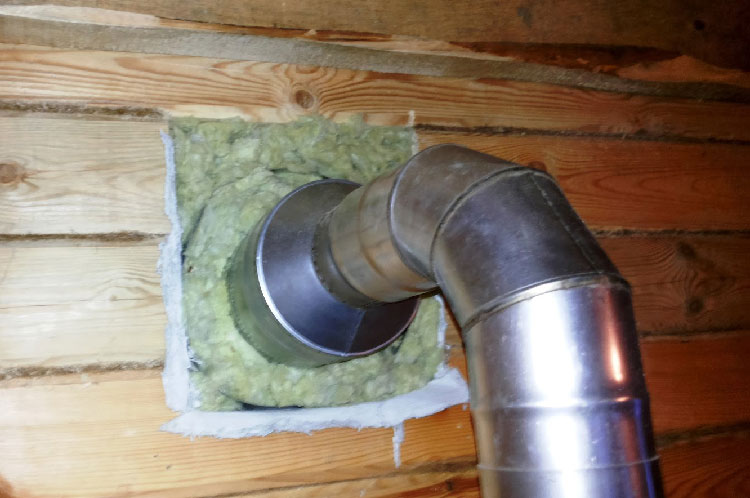

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Схема установки дымохода через стену
Как обустроить дымоход через стену – функциональность, особенности конструкции, основные этапы установки, особенности работы с деревянными стенами, рекомендации специалистов.

Существовал и вариант проще - из металлической трубы, но с ним возникали дополнительные сложности. И как хорошо теперь, когда появились сэндвич-трубы для дымоходов.

В чем преимущества

К плюсам сэндвич-труб можно отнести:

• небольшой вес,
• универсальность применения, что позволяет использовать их с любыми приборами отопления,
• привлекательный внешний вид,
• долговечность и стойкость к разрушительным факторам,
• надежность с точки зрения отсутствия риска возгорания,
• благодаря гладкости внутренней поверхности трубы возможность редко чистить от сажи,
• простота сборки,
• быстро охлаждает дым внутри дымохода,
• подходит и для внутреннего, и для внешнего использования.

Понятно, что нержавеющая сталь, из которой сделана труба, делает цену на него достаточно высокой, и это относительный недостаток. А неправильная установка со временем может стать причиной потери герметичности конструкции. Но если первое окупается длительным сроком эксплуатации, то второе зависит только от того, кто будет заниматься монтажом.

Важно знать

Перед началом установки стоит ознакомиться с некоторыми тонкостями. Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра. Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.

Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.

В готовом здании проводятся монтаж дымохода через стену из сэндвич-труб. Для этого предпринимают меры защиты стены от высокой температуры дымохода. Хорошо, если дом новый и есть возможность устанавливать систему внутри помещения. А вот в деревянном доме без изоляционных материалов не обойтись. И не важно, что для этой цели вы выберете: минеральную вату или асбест, но сделать это придется. Такие нормы пожарной безопасности относительно срубов.

Уже на этапе покупки труб у вас на руках должна быть схема и расчеты. Невысокий дымоход не будет иметь тяги, и часто дым и копоть будут возвращаться внутрь помещения, а если слишком длинный, то это ускорит процесс сгорания топлива, и в атмосферу будет уходить тепло. Оптимальным считается длина системы в диапазоне от 5 до 10 метров. Кроме самого дымохода, понадобятся различные тройники, трубы, колени и крепления.

Ясное дело, что идеальный вариант – это проход трубы через крышу или стену, и не важно, учитывается ли проектом постройки. Это гарантирует вашу безопасность. Но если не сложилось, то ищем на стене участок, где рядом нет никаких других технологических конструкций. Специалисты советуют отступить от любой коммуникации не менее 40 см., а если такой возможности нет, то предусмотреть дополнительную изоляцию.

Для разных стен свои секреты установки

Если у вас стены из бревен, то предварительно просверлите нужные отверстия, большего, чем сама труба, диаметра. Круглую форму отверстия поможет создать специальное сверло. А теперь по порядку:

1. Первый способ: понадобятся несколько теплоизолированных труб большего диаметра, чем дымоход, вставленные поочередно друг в друга,
2. Второй вариант: ведем дымоход через стену, выкладывая пространство между ними качественной теплоизоляцией.

Проход через стену из кирпича или твин блока делают так. Сначала делается разметка с учетом появления трещин от проделанных отверстий. Для того чтобы избежать подобного рода проблем, поставьте внутрь специальный металлический каркас. Свободное пространство около трубы нужно заполнить огнеупорным материалом и поставить щиты, которые закроют переход. Главная сложность – именно пройти стену, а дальше собрать конструкцию достаточно просто. Собрали? Закрепляем на стене.

Понятно, что когда монтируют опытные мастера, то нет никаких сомнений в безопасности и надежности, но если решились проделать это своими руками, то просто помните о возложенной на вас ответственности за жизнь тех, кто будет жить в этом доме.

Пошаговый монтаж дымохода из сэндвич-труб через стену
В обозримом прошлом никто и подумать не мог, что монтаж дымоходов станет по силам каждому желающему. И ясное дело, почему так. Раньше только печник знал, как правильно создать из кирпича нужной формы и размера конструкцию. Такие знающие люди очень ценились.

Читайте в статье

Вероятность существенного повышения давления в канале предусматривает усиленное закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно покрывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич панели, обладающие великолепными изоляционными характеристиками, не исключают вероятности перегревания, а, возможно, и воспламенения расположенных около дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При должном понимании устройства дымохода и соблюдении главных правил по безопасности, осуществить его фиксацию довольно просто. За правильной установкой необходимо соблюдать должное обслуживание дымохода, предусматривающее его регулярную очистку. Это послужит своеобразной «профилактикой» несчастных случаев во время работы печей.

Правила прохода через потолок

Проход дымохода через перекрытие необходимо выполнить в соответствии с правилами для обеспечения безопасности всего дома. В этом участке близость к легковоспламеняющимся материалам минимальная, поэтому изоляция должна быть максимальная. Определенные правила зависят и от материалов, из которых изготовлен дымоотвод.

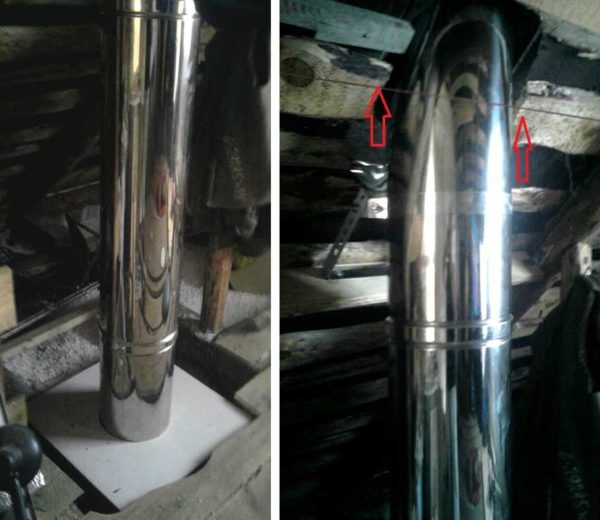

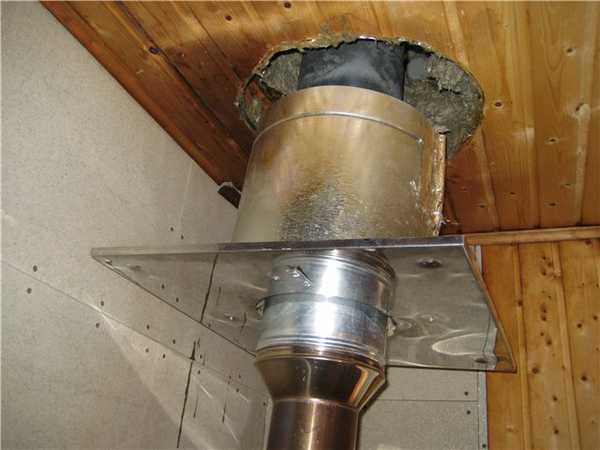

Проход дымохода через деревянное перекрытие

Разберем, как провести дымоход через деревянное перекрытие, какое расстояние и ширина требуется. В данной зоне кирпичный дымоотвод должен иметь стенки толще, чем в других местах. 50 см она должна быть тогда, когда нет дополнительной изоляции, и труба граничит с материалами, которые могут легко воспламениться. Если имеется штукатурка толщиной минимум 25 мм, то допускается ширина 38 см. высота данной разделки над перекрытием должна быть не менее 70 см.

Между строительной конструкцией и разделкой в отверстии дымохода через деревянный потолок обязательно нужно заполнить пространство негорючими материалами. На каждую из сторон толщина должна быть минимум 15 см. Металлические дымоходы через деревянные покрытия должны иметь проходку через гильзы, выполненные из негорючих материалов.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) - поднять его в помещении ближе к потолку, и там вывести. Второй - сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант - в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется - добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант - подложить под металл теплоизоляционный материал - например, картон из минеральной ваты. Еще вариант - лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих - 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

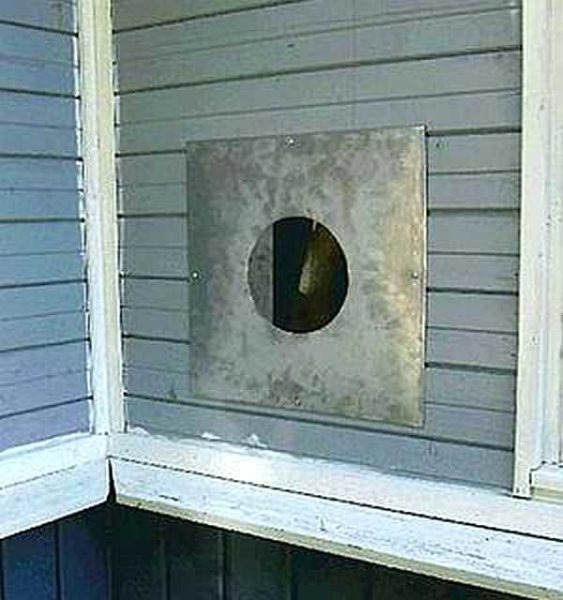

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел - короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

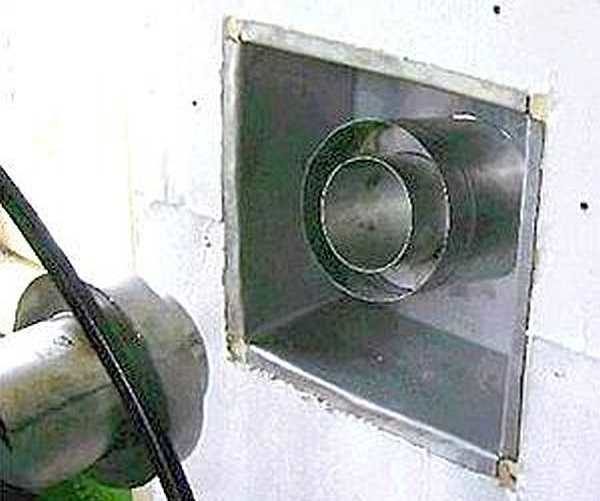

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна - опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее - не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька - не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы

• минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
• при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
• при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
• при использовании легкосгораемых материалов – 260 мм;
• для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Продукты сгорания сразу выводятся наружу

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности

Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник

Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

• обеспечение перевязки;
• изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
• после вывода через кровлю кладку выполняют на цементном растворе;
• толщина швов не должна превышать 10 мм;
• оштукатуривание внутренней поверхности трубы запрещено.

Преимущества внешнего размещения

Еще совсем недавно единственно возможным вариантом размещения дымохода оставалось внутреннее. Этот вариант позволяет максимально использовать тепло, исходящее от трубы. Однако, у него есть значительные недостатки, самым большим из которых является низкая пожаробезопасность и громоздкость. Внешний дымоход, проход трубы в котором производится через стену обладает следующими преимуществами:

Внешний дымоход с проходом через стену

1. Компактность. Он не занимает место внутри бани, поэтому может использоваться в самых маленьких по площади сооружениях. Особенно этот плюс актуален для дымоходов из кирпича, так как они занимают много места.
2. Пожарная безопасность. В отличии размещение дымоходной трубы внутри бани, внешнее, по заверениям экспертов, более пожаробезопасное. Это качество очень важно для сооружений с таким высоким риском возгораний.
3. Удобство сборки. Благодаря тому, что в процессе монтажа оборудуется всего 1 проход через стену, установку внешнего, не прибегая к дорогостоящим услугам профессиональных мастеров.

Обратите внимание! Суровый российский климат – сложное испытание для внешних, так как большая разница между внешней и внутренней температурой в трубе является причиной появления конденсата. При выводе трубы через стену, большая часть дымохода прокладывается снаружи бани, поэтому КПД печи снижается, а расход топлива увеличивается

Чтобы убрать эти негативные моменты, характерные для внешних каналов дымоудаления, выполняют термоизоляцию или используют специальные сэндвич-системы.

Дымоходы, проход которых выполняется через стену имеют не вертикальную конфигурацию, так как они прокладываются с 1-2 поворотами. Такое устройство снижает силу тяги внутри трубы, мешая нормальной работе печи. Чтобы избежать такой ситуации, для монтажа своими руками используют трубы большего диаметра.

Деревянная стена

Принцип монтажа через деревянную стену схож с тем, который был описан выше, но есть некоторые меры предосторожности, которые важно соблюсти. . Изготавливается отверстие, диаметр которого должен быть рассчитан таким образом, чтобы от центральной трубы, которая будет максимально разогрета, до горючего материала было расстояние минимум 450 мм.
Пространство вокруг трубы заполняется базальтовым утеплителем

Он очень устойчив к температуре. Наивысшее значение достигает 1000ºC.

• Изготавливается отверстие, диаметр которого должен быть рассчитан таким образом, чтобы от центральной трубы, которая будет максимально разогрета, до горючего материала было расстояние минимум 450 мм.
• Для того чтобы безопасность была на максимальном уровне, лучше всего для вывода применять сэндвич панели.
• Пространство вокруг трубы заполняется базальтовым утеплителем. Он очень устойчив к температуре. Наивысшее значение достигает 1000ºC.
• Предусмотрите наличие шибера (заслонки), которую можно будет закрывать в летний период времени или, когда система не используется.
• Снаружи и изнутри набивается лист оцинкованной жести или нержавейки, который будет удерживать вату внутри.
• При креплении трубы к стене необходимо соблюдать зазор от 10 см, чтобы обеспечить пожаробезопасность.
• Обязательным условием будет установка искрогасителей.

Сэндвич-трубы

Если вы хотите совсем не переживать из-за того, что будет плохая тяга, то можно предусмотреть наличие дефлектора. Это специальный зонтик, который устанавливается на верхушке трубы и способствует большему перепаду давления. Есть такие варианты, которые сами поворачиваются по ветру и поток тянет дым за собой.

Уличный пристенный дымоход

Таким способом трубу можно вывести как в бане, так и в. Перед тем как сделать все это, очень важно произвести скрупулезные расчеты, чтобы не прогадать с размерами и высотой. Не экономьте на материалах. В конце концов, от надежности всей конструкции может зависеть как ваша жизнь, так и жизнь ваших близких.

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

• мощность котла влияет на диаметр трубы дымоотвода;
• помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
• в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента - тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно - затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.

Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.

Как сделать дымоход через стену

Для самостоятельного проведения работ необходимо запастись следующими материалами и инструментами:

• хомуты и уголки;
• алюминиевая лента;
• герметик, стойкий к высоким температурам;
• заклепочник;
• дрель и сверла;
• болгарка.

Дымоход по наружной стене - основные элементы

Самым главным элементом является отопительный прибор - котел, печь, дымоход, который напрямую влияет на основные параметры дымохода. Для возможности регулирования движения дыма необходимо реализовать отводы. Соединительные колена должны иметь указанную характеристику угла отклонения направления дыма.

Части отвода соединяют между собой с помощью вольфрамового электрода. В зависимости от конструкции и длины дымохода, количество элементов может быть совершенно разным. На данном этапе работ устанавливаются смотровые окна и заслонки. По желанию, заслонки можно установить в переходах, отводах или трубах. Здесь гораздо важнее помнить, что заслонки устанавливаются так, чтобы они не соприкасались со стенами трубы. В противном случае под действием высоких температур заслонку может заклинить.

Кроме того, понадобиться подставка под тройник. Используется труба дымохода из нержавейки квадратного сечения. Закрепляют подставку к стене с использованием дюбелей

При этом особое внимание должно быть уделено расстоянию между стеной и дымоходом.

Выход дымохода через стену монтируют с помощью тройников из нержавейки, с применением теплоизоляции. Эти элементы позволяют подключить отопительный прибор к дымоходу

В дальнейшем, тройники будут использоваться для отвода конденсата, чистки и ревизии элементов дымохода.

Трубки для отвода конденсата или окна для ревизии устанавливаются в нижней или боковой части тройника. После сбора всех элементов, дверцу окна садят на силикон. Сами тройники могут быть цельными, сборными или проходными. В зависимости от типа их подключают под разными углами.

Для правильного монтажа дымохода следует использовать кронштейны. Их можно создать самостоятельно. Для этого берут

Так как важно выполнять требования пожарных норм, то на этом этапе важно правильно соблюсти расстояние от стены к дымоходу.

Наружный дымоход в обязательном порядке покрывается слоем теплоизоляции. При этом труба помещается в специальный кожух

В роли теплоизоляционного материала может служить базальтовое волокно (по-простому - минеральная вата). Кожух изготавливают из нержавейки, оцинкованной стали или других, стойких к коррозии материалов.

Выбор типа дымохода

Выбор материала и конструкции дымохода определяется архитектурой дома, а также особенностями отопительных агрегатов, которые будут подключены к системы дымоудаления. Так, к примеру, температура топочных газов пеллетного котла редко превышает 250 градусов, а температура топочных газов котла на угле может достигать 700 градусов по Цельсию. Очевидно, что к дымоходу для угольного котла предъявляются гораздо более жесткие требования.

Кирпичные дымоходы

Кирпичные дымоходы широко распространены в старых домах, где печь и дымоход зачастую строились раньше, чем само здание. Сегодня кирпич не так популярен, но многие домовладельцы выбирают именно его.

Достоинства кирпичных дымоходов:

• высокая механическая прочность;
• относительная долговечность;
• привлекательный внешний вид.

Недостатки кирпичных дымоходов:

• большой вес;
• прямоугольное сечение (неидеально с точки зрения силы тяги);
• шероховатая поверхность;
• чувствительно к воздействию сильных кислот и агрессивных химических соединений;
• сложность монтажа и обслуживания.

Для монтажа дымоходов используется красный полнотелый кирпич. Кладку внутри дома выполняют с использованием известкового или цементно-известкового растворов. Для кладки кирпича выше уровня кровли подходит только водостойкий цементный раствор.

Керамические дымоходы

Керамические дымоходы - отличная альтернатива громоздким кирпичным конструкциям и достаточно недолговечным дымоходам из листовой стали. Они широко используются в современных домах из оцилиндрованного бревна, бруса и других древесных материалов.

Преимущества керамических дымоходов

• механическая прочность;
• хорошая тяга;
• простота монтажа;
• возможность установки как внутри, так и снаружи здания;
• устойчивость к воздействию агрессивных соединений;
• устойчивость к воздействию высоких температур (до 1000 градусов);
• исключительная долговечность (гарантия производителей на многие системы составляет 30 и более лет);
• качественная теплоизоляция.

О последнем следует сказать отдельно. В подавляющем большинстве случае керамические дымоходы имеют трехкомпонентную структуру. Каждый элемент включает в себя отрезок керамической трубы с гладкой внутренней поверхностью, теплоизоляционные маты и короб из легкого бетона. Таким образом, даже при прохождении очень горячих топливных газов внешний кожух из бетона практически не нагревается

Для установки дымоходов в деревянных домах это очень важно.

Недостаток у керамических систем дымоотведения только один – высокая цена.

Металлические дымоходы

Различают однокомпонентные и двухкомпонентные металлические дымоходы.

Однокомпонентые дымоходы состоят из простых стальных труб с круглым сечением. Это самое дешевое решение, но оно имеет множество недостатков:

• малая долговечность;
• большие теплопотери;
• невозможность наружного монтажа;
• необходимость создавать сложную и дорогую теплоизоляцию.

Последнее особенно важно в случае с деревянными домами. Теплоизоляцию используют в буквальном смысле везде, где возможен хоть малейший нагрев. Это касается любых дымоходов, но в случае с тонкими стальными трубами это особенно важно.

Двухкомпонентный дымоход (стальной дымоход «сэндвич») имеет собственный теплоизоляционный слой, который расположен между двумя стальными трубами. Это более дорогой, долговечный и безопасный вариант. Такой дымоход, может использоваться, в том числе и для наружного монтажа, что позволяет не проходить через все перекрытия и кровлю, а сделать один проход через стену в точке установки отопительного агрегата ().

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

• Экономия внутреннего пространства.
• Возможность оборудования канала даже после завершения возведения дома.
• Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
• Высокая пожарная безопасность. Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
• Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
• В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

• Обязательное утепление (за исключением «сэндвича»).
• Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
• От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
• Сложно подобрать конструкцию к дизайну сооружения.
• При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это - при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам - 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия - минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант - насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу - проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный - слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Мастер-флэш для сэндвич-дымохода - резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо.

Выбор материала

Доборные элементы сэндвич-труб

Сегодня существует большое количество уже готовых решений для обустройства дымохода, но некоторые предпочитают идти проверенным путем и делать все самостоятельно.

• Кирпич. Хороший вариант в том случае, если вы делаете дымоход для обычной печки или камина. Преимуществом этого материала будет возможность его совмещения с общим экстерьером здания. Также не требуется утепление при правильном расчете и монтаже. Если потребуется достаточно высокая конструкция, то она получится весьма габаритной.
• Нержавеющая труба. Она особенно актуальна, когда возможны кислотные выбросы. В таком случае лучше, если она будет иметь молибден в своем составе. Недостатком будет необходимость ее хорошего утепления. Если этого не сделать, то будет скапливаться слишком много конденсата, что ухудшит тягу.
• Двухконтурные или состоят из двух металлических гильз. Одна из них размещается внутри другой, а пространство между ними заполнено утеплителем. Они могут обе быть из нержавеющей стали, или только внутренняя, а наружная – из оцинковки. Поставляется блоками, поэтому сборка не вызывает особых сложностей. Существуют переходники, которые позволяют соединить их с патрубком, выходящим из печи или камина.
• Керамическая труба. Отличный вариант, который выдерживает большие температуры. Также нуждается в утеплении. Минусом является достаточно высокая цена и хрупкость конструкции.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Внешний дымоотвод выбираем способ, готовим элементы

Проход через стену можно осуществить двумя способами – одноконтурным и двухконтурным .

1. Первый в случае с сэндвич-конструкцией неактуален – его используют, если хотят удешевить монтаж своими руками за счет установки обычной трубы из эмалированной стали. Найти видео с подробным объяснением того, как правильно сделать такой дымоход, можно в интернете
2. Двухконтурный (он же внутренний) способ – более приемлемый вариант вывода через стену. при котором основная часть дымовывода «уходит» внутрь стены, через которую осуществляется проход, а сама труба утепляется теплоизоляционными материалами. Это и есть «версия сэндвич», достаточно качественно защищенная от механических воздействий, плюс при двухконтурном способе обязательно устанавливается задвижка, с ее помощью владелец отопительного котла и внешнего дымохода может регулировать тягу.

Что подготовить для монтажа дымохода-сэндвич своими руками?

1. Во-первых, трубы, а плюс к ним – тройники, с помощью которых можно сделать разветвление дымового канала, а потом подключить дымоход к топке отопительного прибора.
2. Во-вторых, колено (без него не сделать изгиб на нужный градус).
3. В-третьих, опорная консоль (основа конструкции внешнего дымохода) и хомуты (не забываем про необходимость закрепления конструкции к стене через оптимальное расстояние в 60 см).
4. В-четвертых, ревизионный тройник, сборник конденсата и устье – оно завершит конструкцию.

Проход через стену: от котла и дальше Вывод внешнего дымохода начинается изнутри – от отопительного котла/камина/печи: дымоотвод крепится с трубой отопительного устройства, закрепляется заглушкой – и идет дальше, к месту прохода через стену.

Где будет выход дымохода наружу, зависит от многих факторов, но наилучший вариант – со стороны фронтона. Если же с ним не складывается, и установка возможна только со стороны ската крыши, – стоит позаботиться подготовкой опорной стойки. Но для начала замерить кровельный свес – если он превышает 40 см, стойка не понадобится: трубу при креплении конструкции можно будет просто пустить сквозь свес, это послужит дополнительным средством фиксации. Выше того места, где будет выход дымоотвода, нужно укрепить снегозадержатель.

Основные этапы сборки своими руками внешнего дымохода:

• разметить место вывода, подготовить отверстие для проходного патрубка;
• патрубок закрепить в подготовленном отверстии, заизолировать (можно использовать фольгированную минеральную вату);
• дымовую трубу соединить с отопительным аппаратом: колено в три секции стыкуется с тройником (используется переходной элемент).

Для изменения направления дымохода потребуется тройник с очистным стаканом - его потом (все также своими руками) несложно будет демонтировать, чтобы почистить. Тройник со стаканом фиксируется кронштейном.

Как проводится дымоход через деревянную стену Монтаж трубы стального дымохода Сборка и установка сэндвич-дымохода
Дымоход в бане через потолок

Плюсы и минусы установки внешнего дымохода

Дымоход, расположенный в стене, конечно же, более привычен нашему взгляду и не привлекает к себе внимания окружающих. Но при этом он имеет и свои недостатки, которые с лихвой перекрывает наружная вытяжка.

1. Установка приставного наружного дымохода значительно повышает пожаробезопасность помещения. Ведь всем известно, что со временем в трубе накапливаются отложения сажи, которые при высоком нагреве могут вспыхнуть не хуже бензина. При этом во время её горения возникают температуры, выдержать которые способна только керамика. Потому внешний дымоход наиболее безопасен в этом плане.
2. Минимизация вероятного задымления. При правильном устройстве дымохода данного образца часть его выводящего канала, находящаяся внутри помещения, ничтожно мала, а потому и вероятность попадания отработанных газов в помещение стремится к нулю.
3. Возможность обустройства без нарушения кровельного покрытия и монтаж в уже готовом строении (знаю из практики, что «дырявить» крышу хотят не многие).
4. Простое увеличение тяги за счёт свободного выбора высоты трубы.

К определённым недостаткам такой конструкции можно отнести лишь необходимость в правильном выборе крепежа для её надёжной фиксации, вероятность возникновения сильной парусности при подъёме на большую высоту и возможное нарушение общего стиля здания.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Выбор дымохода

Перед тем как вывести дымоход через стену, необходимо решить, устройство какого именно типа дымохода вы собираетесь применять.

На рынке представлено множество вариаций, но не все из них подходят под монтаж для деревянного дома. Среди наиболее востребованных систем следует выделить две.

1. Одностенные дымоходные системы. Их изготавливают из оцинкованной листовой или нержавеющей стали. Одностенные системы обладают одним существенным преимуществом - доступная цена. Этот вариант хорошо подойдет для недорогих загородных домиков или дачи. Но если вы вложили в дома немалую сумму, тогда от данной идеи лучше отказаться, поскольку одностенные стальные дымоходы не отличаются длительным сроком службы. Помимо этого, потребуется организовать высокоэффективную теплоизоляцию. Помимо металлических труб, одностенные системы часто выполняют из керамических и полимерных аналогов. Но их стоимость выше.
2. Двустенные дымоходы. Двустенные дымоходы или сэндвич системы - это оптимальное решение для деревянного дома. Особенность конструкции заключается в низкой теплопроводности и многослойности. Устройство двустенного дымохода включает две трубы разного диаметра, которые располагаются внутри друг друга, и теплоизоляционный материал, заполняющий промежуточное пространство между трубами. Выбирая подобное устройство для частного дома, приобретайте обязательное с соединением типа мама-папа. В продаже доступны конструкции с фланцевым соединением, но они больше подходят для промышленных целей.

Чтобы правильно выполнить монтаж, применяя одностенные или двустенные дымоходные системы, придерживайтесь некоторых рекомендаций. Ваш главный ориентир - это инструкция к отопительному оборудованию, дымоход для которого вы собираетесь организовать своими руками.

1. Сделайте разметку на стене, ориентируясь по уровню отвода от отопительного котла или печи.
2. Согласно разметке в стене проделывается отверстие. Причем его диаметр должен в полтора раза превосходить диаметр канала дымохода. Это требуется для того, чтобы между дымоходом и деревянной стеной установить проходной стакан.
3. В полученное отверстие вставляется патрубок. Один его конец монтируется на отопительное оборудование, а второй идет на тройник. Тройник - незаменимая вещь, позволяющая организовать эффективный отвод конденсата.
4. В пространство между стеной деревянного дома и патрубком образуется пустота, заполняемая теплоизоляционным материалом.
5. Сверху изоляции монтируется кожух из жести.
6. На патрубке закреплен уже тройник, с наружной стороны которого устанавливается труба, направленная вертикально.
7. Если крыша двухскатная, труба должна доходить до конька. Если крыша плоская, конец трубы дымохода будет возвышаться над ней минимум на 50 сантиметров.
8. Никогда не выполняйте монтаж трубы дымохода вплотную к стенам деревянного дома. Расстояние между элементами составляет минимум 20 сантиметров. Чтобы добиться нужного расстояния, используйте крепежные кронштейны.

Провести через стены деревянного дома дымоотводные каналы не сложно, если грамотно выполнить проход, использовать эффективные теплоизоляционные материалы и применить дымоотвод соответствующего качества. Монтаж часто осуществляется своими руками.

Обязательно прочтите эти материалы:

• • Подключение печи к дымоходу
  • Соединение котла с дымоходом
  • Инструкция котлов Протерм

Основные правила монтажа дымоходов

К плюсам относят следующие особенности

1. — большая экономия площади внутри жилища,
2. — вероятность установки в уже жилом здании,
3. — исключение требований по обеспечению перекрытий между этажами, так как установка дымовой трубы осуществляется намного проще.

К недостаткам относят

1. — организацию обязательной теплоизоляции дымоходных труб,
2. — присутствие большого горизонтального участка в месте проведения дымохода через стену,
3. — такой дымоход много тепла отдает во внешнюю среду,
4. -часто он не может эффектно вписаться в архитектурное решение здания

камин, печь

1. — сначала нужно разобраться с номинальной мощностью устройства. обычно этот показатель зависит от диаметра дымоходной трубы,
2. — после этого необходимо рассчитать высоту дымохода, которая должна обеспечить оптимальную тягу прибора отопления. Если выбрать слишком маленькое расстояние от выхлопного патрубка до окончания дымохода, очаг не сможет работать в полную мощность, — помимо всего прочего, короткий дымоход, неправильно подобранный, вызовет задымление жилища,
3. — слишком длинный дымоход не сможет обеспечить долгого сжигания топлива и, как следствие, повысит расходы на топливо, ведь сильная тяга повлияет на ненужное выведение тепла в атмосферу.

ОДНОКОНТУРНЫЙ ДЫМОХОД ДВУХКОНТУРНЫЙ ДЫМОХОД

Материалы и инструменты для самостоятельного монтажа внешнего дымохода

дымохода отопительной печи

• болгарка,
• дрель с набором сверл,
• заклепочник,
• термостойкий герметик,
• алюминиевая лента,
• хомуты и уголки для крепления отводной трубы.

Основные элементы наружного дымохода

какие элементы и детали используются для установки наружной дымоходной системы

1. — конечно, в первую очередь, это сам очаг или система отопления в в виде котла,
2. — для того чтобы регулировать циркуляцию дымовых газов используются специальные отвесы, которые должны иметь подходящий угол отклонения дыма,
3. — для сварки элементов отвода используется вольфрамовый электрод. Вообще, количество отводов мы не оговариваем, так как для каждого дымохода их требуется разное количество,
4. — во время монтажа дымохода в тройниках, отводах, трубах и переходах также устанавливаются смотровые окна и заслонки. Эти элементы применяются по желанию хозяев очагов,
5. — заслонки необходимо устанавливать так, чтобы они не имели контакта с материалом труб, так как при расширении под воздействием высоких температур заслонку может заклинить,
6. — помимо всего прочего, вам может потребоваться подставка под тройник, которую можно изготовить из нержавеющей трубы квадратного сечения. Для крепления подставки применяются дюбеля. Подставку нужно выполнять, следуя требованиям. Так, между дымоходом и стеной дома следует соблюдать необходимое расстояние,
7. — создастся выведение дымохода через стену дома при помощи специальных теплоизолированных тройников, сделанных из нержавеющей стали. Такие тройники используются для подсоединения отопительного устройства к дымоходу. Впоследствии, во время эксплуатации очага, тройники будут предназначаться для чистки, ревизии и отвода конденсата,
8. — если детальнее объяснять устройство элементов дымоходной системы, таких как трубки для отвода конденсата и окна для ревизии, отдельно следует сказать об их установке. Обычно данные составляющие монтируются или в нижней части тройника, или сбоку. После полной сборки оборудования в соответствии с требованиями пожарной безопасности, дверца смотрового окна должна фиксироваться на специальный силикон. Так как варианты тройников могут самыми разнообразными, то и подсоединение их должно быть произведено под разными углами,
9. — выполнение дымоходной системы осуществляется с помощью кронштейнов. Такое приспособления можно сделать самим для чего применяют трубки из «нержавейки». Во время установки нужно соблюдать нормы и требования, прописанные в специальных разделах соответствующих документов. Особенно внимательно следует отнестись к расчету расстояния от дымохода до стены дома, — так как во время эксплуатации прибора отопления может произойти образование конденсата, наружный слой требует качественной теплоизоляции. Таким образом, дымовая труба помещается в специальный защитный кожух. В качестве материала для изоляции устройства применяется базальтовое волокно. Кожух выполняется из оцинкованной стали, нержавейки либо каких-то других материалов,
10. — в некоторых случаях проведение внешнего дымохода через стену дома требует использования дополнительных укреплений, они помогут организовать проходной стакан, а также для того, чтобы устройство могло выдержать нагрузки.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

• Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
• Произведите разметку, и подготовьте нужного диаметра отверстие.
• Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
• Труба стыкуется с котлом, печкой с помощью трех конечного «колена». Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
• Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
• Дальше производится монтаж вертикальной части. Обращайте внимание на крепление, используйте только качественные крепежные элементы.

Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Огнезащита прежде всего

Печка или котел - всё равно

Также не важно, как у вас идет дымоход и из чего он сделан, вообще - всё равно! Самое важное - это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное - разбираться, как обезопасить строение и что такое термозащита

Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла - круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы - абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более - не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Виды дымоходов и их особенности

Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения - сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.

Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.

Наиболее удачное решение - утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.

Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.

Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба - из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.

По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.

Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич

При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор

Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Сборка дымохода и его вывод через стену

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно
Проход сэндвич трубы через стену также подлежит обязательной термоизоляции.

izoliacia-vihoda-1

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

Устанавливают отопительное оборудование после завершения строительных работ. Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно. Для этого нужно разобраться в его устройстве и соблюдать правила техники безопасности.

Конструкция дымохода

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Вывод дымохода через стену используется в современном строительстве чаще, чем возведение кирпичных конструкций.

Преимущества:

• система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
• можно монтировать в давно построенном доме при замене системы ;
• является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
• не нарушает целостность кровли;
• легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

Как и любой вид строительных конструкций, наружная система отвода дыма обладает не только достоинствами, но и недостатками:

• наружные части трубы нужно обязательно утеплять;
• у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

• Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
• При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба для дымохода

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Только некоторые марки огнеупорной выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

1. Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
2. Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Технология монтажа

К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.

Пошаговая инструкция, как сделать дымоход правильно:

1. Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению - 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
2. В отверстие в стене монтируют короб из металла.
3. Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
4. Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
5. Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
6. Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
7. На выходящий отрезок устанавливают переходник в виде тройника.
8. Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
9. К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

При выводе дымохода сэндвич трубы через деревянную стену нужно соблюдать технику безопасности.

• Чтобы была правильная направленность тяги, стыки изолируют жароустойчивыми герметиками.
• При выводе дымохода через стену в на пересечении трубы со стеной возникает вероятность воспламенения в результате перегрева. Для предотвращения пожара советуют увеличивать на стыках толщину теплоизоляционного материала.
• Крепят трубу к стене с помощью хомутов, установленных на расстоянии друг от друга не более 100 см.

При соблюдении всех норм противопожарной безопасности можно выводить дымоход через стену даже в домах из материалов с малой устойчивостью к воздействию огня и высоких термических нагрузок.

Установить дымоход через стену может даже новичок в строительстве. Лучшим теплоизоляционным материалом является каменная, базальтовая вата. Очень важно правильно выполнить расчеты всех параметров, и только после этого приступать к монтажу. Безопасность постройки и ее владельцев зависит от соблюдения всех правил по установке дымохода.
