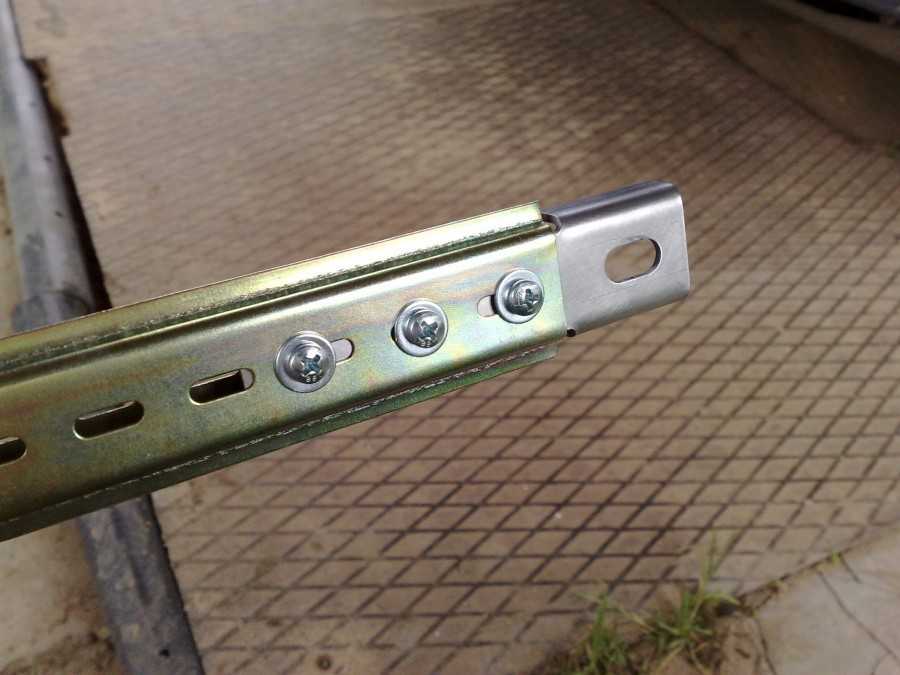

Установка DIN-рейки в старых электрощитах часто производится на поверхности, плохо приспособленные для подобных операций. Это и не удивительно — когда проектировали и выпускали массовыми сериями советские электрощиты, о возможном появлении (а тем более о повсеместном применении) DIN-реек никто не задумывался.

Необходимость установки DIN-рейки в старый щиток часто возникает при монтаже нового электрооборудования - при замене и / или установке дополнительных автоматических выключателей и иных защитных аппаратов (УЗО, дифференциальных автоматов, реле контроля фаз, ограничителей перенапряжения и других), а также различных модульных устройств; при ; при установке компактных электросчётчиков…

К сожалению, многие электрики не желают понимать всей важности надёжного и аккуратного крепления DIN-рейки к установочной поверхности. Слишком часто приходится видеть последствия монтажа по принципу «как прибили, так и держится».

И не стоит успокаивать себя мыслью, что это, дескать, нытьё эстетов! От подобного отношения страдает не только внешний вид, но и функция электрощитового оборудования. Во многих случаях халатное отношение к электротехническим крепёжным изделиям приводит к авариям.

Вот один из примеров небрежной установки. На фото Вы видите вполне реальный этажный электрощит советского производства (разработка ленинградского треста «Электромонтаж-55») в одном из многоквартирных домов посёлка Старая Малукса Кировского района Ленинградской области.

В этом щите сгорел пакетный выключатель, и с целью восстановления электроснабжения квартиры вместо него установили двухполюсный автомат современного образца.

Казалось бы, работа выполнена на приличном уровне. Вот Вам и кузовные (широкие) шайбы, и ограничители… И даже петли на концах присоединяемых к автомату проводов (увеличение площади контакта) сделаны для пущей надёжности! Но есть нюанс… Электрик поленился , и в результате мы наблюдаем «порнографический» вынос DIN-рейки влево - за пределы щитовой панели. Хорошо ещё, что вышедший из строя пакетник занимал крайнее положение, поэтому и вред здесь больше эстетический, чем функциональный.

А сколько случаев, когда электрики-лентяи, не желая чуть-чуть потрудиться ножовкой или отрезной машинкой (болгаркой), устанавливают рейки избыточной длины, и тем самым создают условия для повреждения внутрищитовой проводки, приборов учёта и аппаратов защиты! Кое-как установленные DIN-рейки могут серьёзно осложнить работу по обслуживанию электроустановки, затруднить монтаж дополнительного электрощитового оборудования и даже травмировать электрика.

Хотите овладеть навыками грамотного применения электротехнического крепежа? Тогда Вам

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.

Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.

Как выглядит?

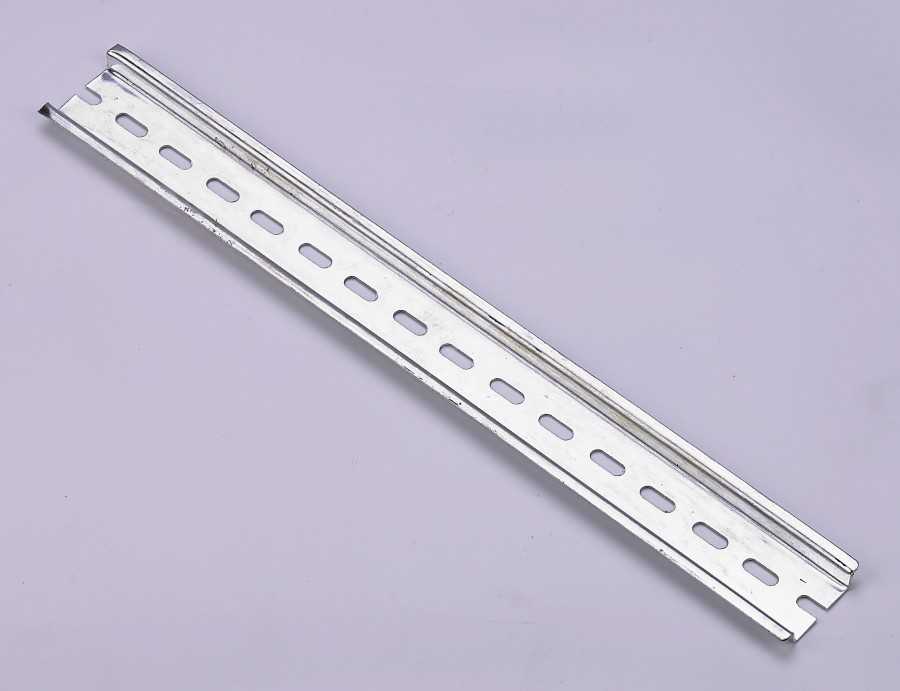

Фото din рейки наглядно дает понять, что собой она представляет элементарную монтажную планку — профилированную металлическую полосу, литую или со специально сделанными отверстиями для фиксации на поверхности.

Названием планки стала аббревиатура разработчика полезного приспособления — Институт Стандартизации Германии или Deutsches Inctitut for Normung — сокращенно «DIN». Существуют и другие вариации наименования: рейка, планка, рельса, шина и профиль.

Сейчас монтажные пластины настолько популярны, что практически все электротехническое оборудование еще на этапе производства оснащается специальными зажимами для крепления на дин, значительно облегчая труд электриков.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Литые, не предусматривающие заводских отверстий и представляющие собой цельную пластину. Считается более надежной и крепкой, а для некоторых электриков и более надежной, так как дырки для крепления делаются самостоятельно на необходимом расстоянии.

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Самыми оптимальными по цене, качеству и функциональности считаются изделия от производителей «ABB», «IEK» и «ДКС». Универсальная модель представлена типом «Омега».

На большинстве современных электротехнических устройств в прилагаемом паспорте или инструкции указано, на какой профиль осуществляется монтаж.

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15.

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Как установить?

Инструкция для установки din рейки проста:

• Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
• Отмерить расстояние и при необходимости отрезать нужную длину.
• Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
• Если профиль литой, дрелью сделать отверстия на поверхности.
• Приложить рейку к стенке щитка.
• Зафиксировать саморезами или болтами.
• Проверить надежность креплений.

Как разместить приборы?

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

Сам процесс монтажа следующий:

• Повесить прибор на верхний крепеж.
• Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
• Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
• Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:

• приобрести и установить специальные фиксаторы;
• немного разогнуть концы планки пассатижами.

Корпуса приборов на din рейку еще на заводе оснащаются специальными креплениями, что делает их монтаж и демонтаж быстрым, легким и удобным.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

Фото din рейки

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2

рис. 3

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4

рис. 5

рис. 6

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7

рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

Составной частью электромонтажа является монтаж модульного оборудования в электрических щитах и ящиках электрических цепей. Для быстрого и удобного монтажа автоматических выключателей, узо , пускателей и другого модульного оборудования, был улучшен принцип их крепления, и вместо крепления на винт, стало применяться крепление на ДИН рейку. Что такое дин рейка подробно посмотрим в этой статье.

Что такое ДИН рейка

ДИН рейка изобретение импортное, и именно по этому, часто её называют DIN-рейка. Аббревиатура DIN обозначает немецкий стандарт, DIN 43880-1988 «Приборы электрические встроенные. Габаритные и соответствующие им монтажные размеры», где впервые была стандартизирована эта рейка. В России это изделие стандартизировано в ГОСТ Р МЭК 60715-2003 и часто называется рейка монтажная. Развернутое название: рейка монтажная для установки (крепления) электрических аппаратов в низковольтных устройствах распределения и управления электросетями (электроцепями).

Внешний вид дин рейки

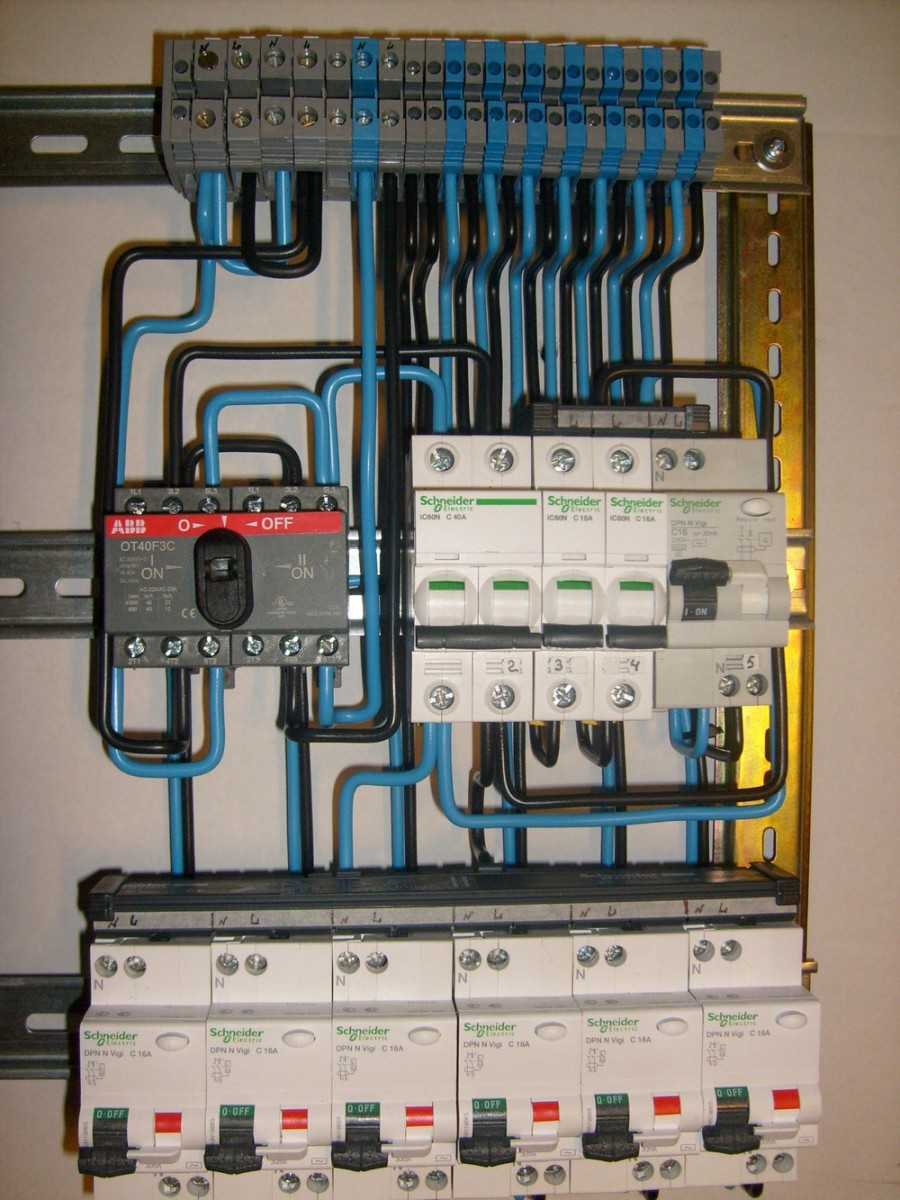

На фото видим саму дин рейку и как на ней крепятся модульные устройства.

Типы дин реек

Согласно ГОСТ 60715 выпускаются монтажные рейки трёх типоисполнений:

• ТН типа (ТН 15, ТН 35, ТН 75);
• С типа (с 20, С30, С40, С50);
• G типа (G 32).

Подробно о типах реек можно почитать в ГОСТ это не важно. Для практики важно, что иметь дело вы будете с рейками ТН типа, профиль которых виден на рисунках. Для элекроцепей квартиры и дома, используется ДИН рейка шириной 35 мм (ТН 35), с высотой полочки 7,5 мм. Отличаются типы реек по толщине профиля (от 1 до 1,5 мм), и диаметрам установочных отверстий (4 мм, 5 мм), которые хорошо видны на рисунках.

Материал для изготовления дин реек

В зависимости от назначения рейки, а именно планируемой нагрузки, изготавливают рейки из стали или алюминия. Рейки из алюминия вы видите вверху.

Стальные рейки более прочные и выдерживают максимальные нагрузки при минимальной толщине в 1 мм. В то время, как алюминиевые рейки, можно максимально нагружать (установка преобразователей частоты, устройств плавный пуск, мощных контакторов, силовых трехфазных автоматов) лишь при толщине 1,5 мм.

class="eliadunit">

Нагрузочные характеристики дин реек

Как видим на фото выше, DIN рейка профильное изделие и априори рассчитано на высокие весовые нагрузки по сравнению с простой пластиной. Однако есть нагрузочные характеристики дин реек, которые нужно знать.

• Алюминиевые рейки толщиной 1 мм, рассчитаны на установку отдельных модульных устройств, типа автоматы защиты, узо, блоки питания. Перед применением режется на короткие отрезки.
• Алюминиевые рейки толщиной 1,1 мм, рассчитаны на установку одиночного модульного оборудования рядами.
• Алюминиевые рейки толщиной 1,4 мм, рассчитаны на установку модульного оборудования любого веса.

Стальные рейки толщиной 1,0 мм, нагрузочный аналог алюминиевой рейки 1,5 мм выдерживают максимальные нагрузки и не имеют ограничений по монтажу.

Замечу, что производители электрических щитов, могут комплектовать щиты рейками с другими профилями. Смотрим фото:

Как выбрать

• На практике, наиболее популярны, продаваемы и востребованы стальные дин рейки толщиной 1 мм и длиной 1000 метр. Они универсальны и по цене несколько дешевле рек из алюминия.
• Часто их режут на пластины подходящие под размер продаваемых электрических ящиков (щитов). Собственно и выбирать рейку нужно по мету её установки. Если дин рейка нужна для сборки нового щита, мерить нужно от мест крепления рейки плюс запас.
• Если дин рейка нужна для установки одного (двух) модулей, скажем в этажном щите, то достаточно купить рейку 10-15 мм, с запасом.
• Щиты в сборе идут с готовыми рейками отрезанными под размер.

Как установить рейки в квартирный (дачный) электрощит

Устанавливаются рейки на крепежные болты по месту установки. Крепиться рейка в двух местах по краям. Допускать подвисших краев рейки не рекомендуется, поэтому перед установкой рейку нужно подрезать по размеру.

В сложных местах, где будет затруднен прямой монтаж модульного оборудования, используют специальные держатели для дин реек, которые позволяют повернуть её на некий угол.

Нормативные документы

• DIN 43880-1988 (Германия)
• ГОСТ Р МЭК 60715-2003 (Россия).
