В прошлых статьях мы уже поговорили о (лямбда-зонде), его признаках неисправности (троит двигатель, падение мощности, повышенный расход, треск выхлопной системы после остановки), причинах кончине (плохой бензин, состояние двигателя и т.д.). В данной статье мы поговорим непосредственно про процесс снятия и установки датчика.

В лямбда-зонде могут сломаться всего две вещи: подогрев датчика, потеря чувствительности (из-за разрушения рабочей поверхности).

Подогрев датчика может сломаться из-за обрыва проводов, поэтому, перед заменой датчика, его нужно ! А ярые мастера-энтузиасты могут попробовать его!

Как снять датчик кислорода (лямбда-зонд)?

Весь процесс снятия и установки не вызывает особой трудности, но часто случается, что датчик кислорода закипает и не поддается механическому воздействию. Если вы столкнулись с данной ситуацией, не переживайте, с помощью наших советов у вас не должно возникнуть проблем.

Для работы нам понадобится:

• Гаечный ключ на «22», «17», «19»;
• wd-40;
• Пластиковый хомут;
• Эстакада.

1. Первым делом ставим автомобиль на эстакаду и снимаем защиту двигателя.
2. Открываем капот и ищем провода от датчика кислорода (они прикреплены хомутом к шлангу системы охлаждения).
3. Обрезаем пластиковый хомут, разъединяем разъемы.
4. Ждем пока выхлопная система остынет.
5. Берём ключ на «22» и откручиваем датчик кислорода. Если датчик прикипел к трубе и не снимается, то:

• обильно брызгаем wd-40 и пробуем открутить лямбду.
• запускаем двигатель, нагреваем выхлопную систему – пробуем открутить, поливаем датчик водой и пробуем открутить.
• нагреваем сам датчик (например паяльной лампой, газовой сваркой) пытаемся открутить.
• пробуем несильно постучать молотком и пытаемся открутить.

Как установить датчик кислорода (лямбда-зонда)?

Устанавливать датчик нужно в обратном порядке:

• закручиваем новый датчик,
• подсоединяем разъем и крепим провода хомутом к патрубку системы охлаждения так, чтобы не было контакта с выхлопной трубой,
• устанавливаем защиту.

Проверка лямбда-зонда: причины и признаки неисправности 4.50 /5 (90.00%) 2 голос(ов)

Для того, что процесс сгорания топлива в двигателе авто проходил эффективно, а выброс загрязняющих веществ был наименьшим, топливо обязано сгорать в необходимой пропорции с воздухом. При соблюдении баланса соотношения пропорций, присутствие кислорода в выхлопных газах будет минимальным. Но данные пропорции могут нарушаться, а случается это из-за неправильной работы лямбда-зонда.

Что такое лямбда-зонд? Почему он ломается? И как осуществлять проверку лямбда-зонда , и если необходимо произвести замену, разберем в статье.

Автосервисы в Москве по проверке лямбда-зонда:

Загружаем автосервисы...

Лямбд-зонд, другими словами — кислородный датчик , достаточно важнейший элемент в устройстве автомобиля. Занимается он контролем содержания кислорода в выхлопных газах. Показатель не сгоревшего кислорода весьма важный. Т.к. для эффективного сжигания топливовоздушной смеси необходимо точное поддержание пропорций горючего и воздуха. Ведь доказано наукой, что для абсолютного сгорания топливной смеси необходимо точное соотношение топлива и воздуха (1:14.7 ). Это соотношение называется стехиометрической смесью.

Разумеется, это соотношение не константа. Зависит она существенно от температуры воздуха, атмосферного давления, давления нагнетания турбины. Поддержанием данного соотношения и занимается лямбда-зонд, который анализирует количество кислорода в выхлопе. Затем отдает эти параметры системе управления двигателя, которая уже и принимает решение — увеличивать количество горючего в смеси, либо уменьшать. Такой анализ проводится непрерывно.

При нарушении данных пропорций топливовоздушная смесь окажется либо бедной, либо обогащённой. Приводит это, как обычно, к увеличению расхода горючего и потери мощности двигателя.

Поэтому, при неполадках лямбда-зонда (кислородного датчика), он передает неверные показания системе управления двигателя, которая формирует неверные параметры смеси. Таким образом, если формируется богатая смесь, топливо просто уходит зря, если бедная – то горение непродуктивное, мотор перегревается, теряет мощность.

Причины поломки бывают разными, но это влияют различные факторы.

Причины:

1. Внутрь датчика попала сторонняя жидкость (антифриз и т.д.)
2. Низкое качество горючего, случается когда в нем содержится много свинца, железа
3. Неисправность в системе подогрева датчика. Если подогрев перестанет работать, лямбда-зонд станет выдавать неверные данные.
4. Перегрев корпуса датчика. Случается по причине низкого качества топлива.
5. Герметики на основе силикона негативно воздействуют на датчик.
6. Поломки, связанные с неисправностью двигателя, которые влияют на стабильную работу датчика. Сюда относится: масло в выхлопных газах, нарушение уровня компрессии двигателя, бензиновые форсунки двигателя забились.

Характерные черты поломки лямбда-зонда:

1. Неуверенная работа мотора. Двигатель то теряет мощность, то приходит в норму. Может заглохнуть. Падение оборотов на холостых. Двигатель дергается.
2. Значительно повышается расход топлива, двигатель перегревается.
3. Более токсичный запах выхлопных газов.
4. Имеются проблемы с катализатором, начинает нестабильно работать.

Поэтому, если Вы заметили признаки неправильной работы кислородного датчика, но стоит это откладывать на потом. Игнорирование проблемы может привести к очень нехорошим последствиям. Поэтому мы рекомендуем иногда производить проверку лямбда-зонда . Лучше всего делать это через каждые 5-10 тыс.км, можно совмещать, например, с , проводя плановое ТО. Делается это самостоятельно и достаточно просто.

Определение пригодности к эксплуатации лямбда-зонда осуществляется с помощью приборов: осциллографа, вольтметра, мультиметра, но и визуальным осмотром.

Визуальная проверка лямбда-зонда

В первую очередь осмотрите разъемы подключения. Датчик должен надежно фиксироваться в них.

Осмотрите сам кислородный датчик, должны отсутствовать признаки:

1. Сажи. Возникновение ее, как обычно, случается при сильном нагреве, либо при сгорании обогащенной смеси.
2. Блестящие отложения. Говорит о том, что концентрация свинца в топливе выше нормы. Тогда переходить к проверке приборами не имеет смысла, т.к. свинец повреждает лямбда-зонд и необходима его замена.
3. Серые (пепельные) и белые отложения. Это говорит, в большинстве случаев, о наличии присадок в топливе и моторном масле. Лямбда-зонд необходимо заменить.

Проверка состоит из следующих шагов:

1. Первым дело прогрейте двигатель до 70-80 градусов.
2. Затем, нажав педаль газа, доведите обороты мотора до 2500-3000, и сохраняйте данное значение в течении пары минут. Это даст возможность датчику разогреться.
3. Затем зафиксируйте один щуп (минусовой) на массе автомобиля, а второй с выходом датчика.
4. Несколько раз проверьте показания мультиметра. Данные должны обновляться несколько раз в секунду. При этом показывать разное значение в диапазоне от 0,2 В и до 1 В . В этом случае он неисправен.
5. Надавите резко на газ и отпустите. Показания должны быть 1 В и резко упасть в 0. В таком случае датчик в порядке. Если значения на мультиметре не прыгают при нажатии на педаль, а отображает порядка 0.5 В , то это явная поломка датчика.

Случается и так, что напряжение вообще отсутствует. Означает, что проблема в проводке. В связи с этим необходимо проверить все провода от выключателя зажигания до реле.

Проверка лямбда-зонда на бедную смесь

Для проверки лямбда-зонда на бедную смесь надо имитировать подсос воздуха. Делается это с помощью вакуумной трубки . Если датчик исправен, то показания будут в районе 0.2 В либо менее. При отрицательном результате он не исправен.

Замена датчика проводится при холодном моторе . Не забудьте выключить зажигание. Стоит помнить, что маркировки старого и нового датчика должны быть совпадать.

Замена выполняется в следующем порядке:

1. Найдите лямбда-зонд, находится он до катализатора.

2. Затем используя специальный съемник открутите его с помощью ключа.

Современные транспортные средства оснащены множеством датчиков, контролирующих работоспособность узлов и агрегатов. Одним из основных датчиков автомобиля является датчик остаточного кислорода (λ-зонд). Однако лишь немногие автомобилисты знают, как проверить лямбда-зонд самостоятельно, сэкономив время и финансы.

Что такое лямбда-зонд, и где он находится

В связи с ужесточением экологических норм для уменьшения токсичности выхлопных газов машины начали оборудовать каталитическим нейтрализатором (катализатором). Качество и продолжительность его работы находится в прямой зависимости от состава топливно-воздушной смеси (ТВС). В зависимости от сигналов, передаваемых лямбда-зондом, регулируется процентное соотношение в смеси топлива и воздуха.

Лямбда-зонд - система, определяющая, какое количество остаточного кислорода содержится в выхлопных газах. Иначе его можно назвать - кислородный датчик.

Располагается лямбда-зонд в выпускном коллекторе перед каталитическим нейтрализатором

Качественная очистка от токсичных выхлопов в катализаторе проводится только при наличии в них кислорода. Для контроля эффективности действия нейтрализатора и повышения точности исследования состояния выхлопных газов на многих моделях устанавливают второй лямбда-зонд на выходе катализатора.

Для повышения эффективности на современных автомобилях устанавливается дополнительный лямбда-зонд на выходе катализатора

Как работает датчик кислорода

Главной функцией лямбда-зонда считается измерение количество кислорода, содержащегося в выхлопных газах, и сравнение его с эталонным.

Электрические импульсы от кислородного датчика поступают в электронный блок управления (ЭБУ) топливной системой. Относительно этих данных ЭБУ регулирует состав ТВС, подаваемой в цилиндры.

Схема установки основного и дополнительного датчиков кислорода в автомобиле

Результатом совместной работы лямбда-зонда и ЭБУ является получение стехиометрической (теоретически идеальной, оптимальной) ТВС, состоящей из 14,7 частей воздуха и 1 части топлива, при которой λ=1. У обогащенной смеси (избыток бензина) λ<1, у обеднённой (избыток воздуха) - λ>1.

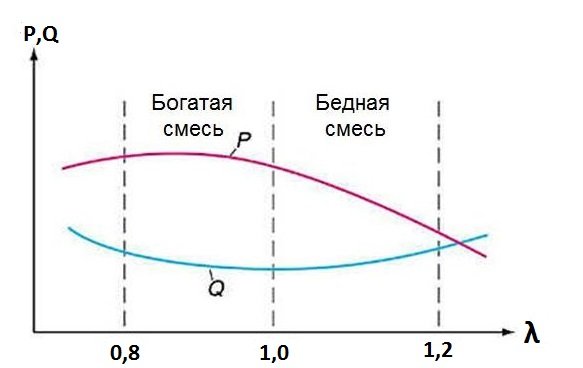

График зависимости мощности (P) и расхода топлива (Q) от величины (λ)

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

• Циркониевые;
• Титановые;
• Широкополосные.

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Важно! Повышение температуры датчика до 950°C ведёт к его перегреву.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

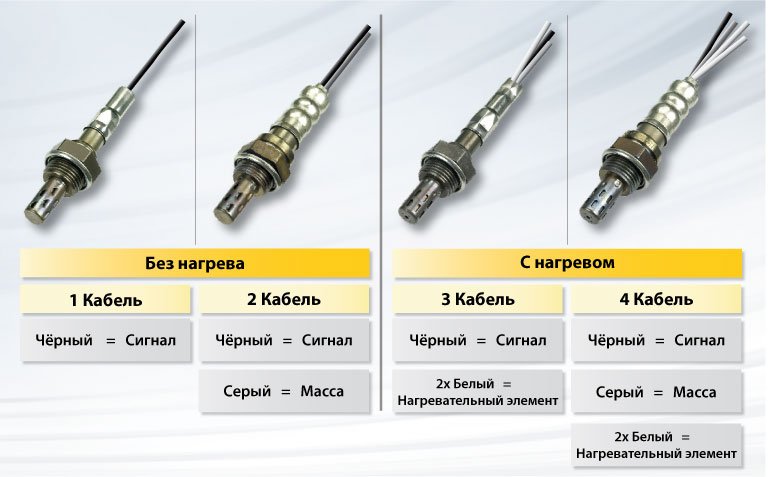

По количеству проводов можно выделить несколько типов циркониевых устройств:

1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика - 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

• Измерительной;
• Насосной.

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси - пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Симптомы неисправности

Основными признаками, свидетельствующими о поломке кислородного датчика, считаются:

• Повышенная токсичность выхлопных газов;
• Нестабильная, прерывистая разгонная динамика;
• Кратковременное включение лампы «CHECK ENGINE» при резком увеличении оборотов;
• Нестабильные, постоянно меняющиеся холостые обороты;
• Увеличение расхода топлива;
• Перегрев катализатора, сопровождающийся потрескивающими звуками в его зоне при заглушённом моторе;
• Постоянно горящий индикатор «CHECK ENGINE»;
• Беспричинная сигнализация бортового компьютера о переобогащённой ТВС.

Нужно иметь в виду, что все эти отклонения могут быть симптомами и других поломок.

Длительность службы лямбда-зонда примерно 60-130 тыс. км. Причинами сокращения срока службы и поломки устройства может стать:

• Применение при монтаже датчиков, не рассчитанных на высокие температуры герметиков (силиконовых);
• Некачественный бензин (повышенное содержание этила, свинца, тяжёлых металлов);
• Попадание масла в выхлопную систему в результате износа маслосъёмных колец или колпачков;
• Перегрев датчика в результате некорректно выставленного зажигания, переобогащённой ТВС;
• Множественные попытки завести мотор, приводящие к проникновению горючих смесей в систему выхлопа;
• Нестабильный контакт, замыкание на массу, обрыв выходного провода;
• Нарушение целостности конструкции датчика.

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе - 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«-» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд - ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Важно! Отсутствие сопротивления говорит о разрыве в цепи нагревателя.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Очерёдность действий:

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Почему самостоятельная замена лямбда зонда может быть предпочтительнее замены в неавторизованном сервисе:

1. Во-первых, это бесплатно. Вам не надо никуда ехать и платить за работу.

2. Во-вторых, это просто. Замена лямбда зонда (верхнего) в 90% случаев не требует подъёмника, специального оборудования или даже гаража. Производится проще и быстрее замены свечей зажигания. Поэтому если вы когда-нибудь меняли свечи, то у вас не должно возникнуть проблем и с заменой датчика.

3. В третьих, вы гарантированы от ситуации, когда в сервисе вы платите цену как за оригинал, а вам устанавливают аналог или б/у. То есть вы сами выбираете вариант датчика, который вас устраивает.

4. В четвёртых - вы гарантируете себя ситуаций, когда
. при установке мастер «забыл» нанести смазку на резьбовое соединение либо нанёс её неаккуратно, задев наконечник датчика. Это приведёт к снижению эффективности работы датчика.
. применил чрезмерное усилие при установке. В дальнейшем, при демонтаже датчика могут возникнуть проблемы.
. не закрепил как положено кабель датчика. Может привести к обрыву или оплавлению изоляции.
Для себя же вы всегда всё сделаете аккуратно.

Итак, вот наш план:

1. Выяснить, какой именно лямбда зонд вышел из строя.
2. Ознакомиться с инструкцией по замене датчика.
3. Посмотреть видео или фотоотчёт о замене лямбда зонда на аналогичной модели автомобиля.
4. Осуществить замену датчика.
5. Проверить результат.

Теперь подробнее:

Выясняем, какой именно лямбда зонд вышел из строя.

Сложность самостоятельной замены лямбда зонда зависит от того, где находится неисправный датчик в автомобиле. Поэтому, до принятия решения о самостоятельной замене кислородного датчика следует чётко установить, какой именно датчик вышел из строя. О том, как это сделать, подробно изложено в статье «Как проверить лямбда зонд». После прояснения этого вопроса, следует понять местонахождение неисправного датчика. Для этого ознакомьтесь со статьёй «Где находится лямбда зонд».

После выяснения, какой конкретно датчик неисправен и где он находится, можно судить о возможности самостоятельной замены.

Если в вашем автомобиле вышел из строя второй или один из вторых датчиков (левый или правый), то следует иметь в виду, что для его замены потребуется эстакада или яма, поскольку он (они) находятся под днищем автомобиля. В этом случае, лучше обратиться к профессионалам. К счастью, второй (вторые) лямбда зонды выходят из строя лишь в одном случае из десяти.

Если же речь идёт о замене первого лямбда зонда или одного из первых (левого или правого), то тут никаких сложностей при самостоятельной замене не возникает, поскольку они расположены в подкапотном пространстве, легко видимы и в большинстве случаев заменить их легче, чем свечи зажигания.

Знакомимся с инструкцией по замене датчика.

Мы постарались максимально облегчить для вас процесс замены кислородного датчика. Для этого разработана универсальная

Кроме того, для некоторых моделей автомобилей на нашем сайте размещены видео и/или фотоотчёты о замене. Для того, чтобы найти отчёт по вашему автомобилю, необходимо воспользоваться панелью подбора лямбда зонда по автомобилю. Будет выдана страница с подобранными для вашего автомобиля лямбда зондами, на которой в разделе видео будет представлен видеоотчёт, а под подобранными датчиками будет располагаться фотоотчёт.

К сожалению, в нашей базе отсутствуют фото и видеоотчёты по многим моделям автомобилей, которые постепенно добавляются, в том числе и помощью наших клиентов. Если у кого - то из пользователей нашего сайта возникнет желание сделать такой отчёт и передать нам, то мы подарим ему Диагностического сканер Посмотреть˃˃. Отчёт должен быть сделан в полном соответствии с инструкцией “Правила подготовки отчёта и правила участия в акции” можно прочитать здесь>>.

Ещё раз: если такие отчёты отсутствуют, то вы сможете без труда осуществить самостоятельную замену, используя подготовленную нами, универсальную .

При замене лямбда зонда на некоторых автомобилях, подвергавшихся экстремальной эксплуатации или датчик на которых был заменён без соблюдения определённых правил, могут возникнуть проблемы. В случае возникновения этих проблем воспользуйтесь решениями, указанными в статье .

Проверяем результат.

После того, как датчик заменён, необходимо проверить его работу. Если неисправность была определена правильно и связана только с выходом из строя кислородного датчика, то в электронный блок управления (далее ЭБУ) двигателем начнёт поступать правильный сигнал. Если в автомобиле имеется единственный датчик, то ЭБУ практически сразу определит правильность функционирования системы очистки отработавших газов (далее система ООГ) от вредных примесей и лампочка Check Engine сразу же погаснет.

В случае, если в автомобиле установлено несколько лямбда зондов, то для настройки системы ООГ понадобится некоторое время, поэтому лампочка Check Engine может гореть ещё некоторое время, а расход топлива начнёт снижаться постепенно при постепенном восстановлении мощности. Этот процесс должен завершиться по прохождении автомобилем в среднем от 100 до 200 км.

Лямбда-зонд – это кислородный датчик, который устанавливается на выпускном коллекторе авто. Посредством показаний данного устройства блок управления системой впрыска топлива (инжектор) поддерживает необходимый состав смеси, состоящей из топлива и воздуха. Элемент подает сигналы на электронный «мозг» в момент, когда в камеру сгорания начинает поступать слишком обедненная/обогащенная смесь, после чего происходит корректировка смеси через компьютер. Поэтому лямбда-зонд немаловажен для корректной работы силового агрегата/системы выхлопа.
Теоретически для воспламенения одного килограмма топливо-воздушной смеси необходимо порядка пятнадцати килограммов кислорода. Отсюда следует, что корректное функционирование устройства оказывает прямое влияние на рабочие процессы двигателя, а также на расход топлива.

Устройство

Отличительной особенностью устройства является его изготовление на основе термоустойчивых материалов (лямбда-зонд работает при высоком температурном режиме).
Датчик составляют два электрода:

• внешний. Сконструирован на основе напыления из платины. Отсюда высокая чувствительность к кислороду, которая связана с химическим составом драгметалла;
• внутренний. Состоит из циркония.

Лямбда-зонд расположен так, что через него проходят выхлопные газы. При проходе потоков отработавших масс происходит захват кислорода внешним электродом. Одновременно изменяется мощность между электродами по принципу: больше кислорода – выше мощность.
Циркониевый сплав имеет интересную особенность – его рабочая температура имеет определенный диапазон (300-1000О С). Поэтому датчик оснащен подогревателем – он доводит температуру устройства до необходимой при холодном запуске силового агрегата (непрогретый мотор).
Лямбда-зонд имеет такую конструкцию:

Принцип работы

ЭБУ отвечает за дозировку подачи топлива и подает в систему впрыска (форсунки) сигнал о нужном количестве смеси для камеры сгорания в режиме реального времени. Кислородный датчик здесь служит устройством обратной связи – обеспечивает правильный баланс между кислородом и топливом, которые вступая в процесс взаимодействия, попадают в камеру сгорания.

От правильного соотношения горючей смеси зависит экологическая/экономическая составляющая силового агрегата.

Современные экологические стандарты требуют от выпускной системы автомобиля наличие каталитического нейтрализатора, а также кислородный датчик (два). Подобная комбинация наносит минимум вреда атмосфере.
Кислородный датчик может быть:

• двухточечный. Два электрода составляют основу устройства. Определяет процент воздушной массы в горючей смеси по показателям концентрации кислорода в выхлопных газах;
• широкополосный. Современный вариант. Информация получается посредством использования силы тока при закачивании.

Такой датчик имеет следующую конструкцию:

Неисправности: причины

Кислородный датчик может работать некорректно из-за воздействия внешних факторов, а также по причине халатного обслуживания автомобиля.
Причины неисправности:

• тосол (тормозная жидкость) просачиваются внутрь корпуса устройства;
• очищение корпуса посредством химических составов, которые используются не по прямому назначению;
• чрезмерная концентрация свинца в горючей смеси;
• корпус устройства перегревается. Связано с:
  1. низкокачественным топливом;
  2. неисправным датчиком жидкости охлаждения;
  3. регулятором давления;
  4. с изношенным топливным фильтром.

Результат влияния подобных факторов – в камеру сгорания двигателя поступает неочищенное (загрязненное) топливо.

Последствия неисправности

Неисправный лямбда-зонд влияет на характеристики двигателя, в результате чего появляется:

• неустойчивость работы силового агрегата (плавают обороты, авто дергается при движении);
• повышенный расход топлива;
• неправильная работа каталитического нейтрализатора;
• высокий уровень вредных выбросов в атмосферу.

Диагностика

Как проверить лямбда-зонд? Функционирование устройство можно попытаться диагностировать визуально. Простой и понятый вариант того, как проверить лямбда зонд. Необходимо:

• осмотреть входные разъемы проводки – должна присутствовать четкая и надежная фиксация соединений;
• тщательно осмотреть сам датчик на наличие сажи, блестящих отложений (серых, белых осадков).

Возможные визуальные признаки:

• Сажа. Образуется от неисправности в нагревателе устройства/сгорания чрезмерно обогащенной топливно-воздушной смеси. Тогда засорившийся датчик запоздало определяет состав выхлопных газов.
• Блестящий осадок. Высокая уровень свинца в топливе. Нужно менять устройство, ибо велик риск выхода из строя катализатора.
• Белый и серый осадки – только под замену. Причина отложений – использование присадок в топливе, моторном масле.

Существует проверка лямбда-зонда посредством приборов. Как проверить лямбда-зонд цифровым вольтметром (с активированным режимом определения постоянного тока)? Нужно:

Исправность устройства определяется показаниями вольтметра: при 0,8 В и ниже можно констатировать выход из строя комплектующего.
Что делать дальше в таком случае? Требуется диагностика на состав горючей смеси (на предмет ее обедненности) посредством вакуумной трубки – создать затягивание воздуха.

Исправное устройство будет иметь показания в районе 0,2 В (либо ниже). При недостижении данных показателей – замена.

Замена

Лямбда-зонд меняется только на остывшем моторе и выключенном зажигании. Новое устройство должно иметь маркировку, аналогичную старому.
Процесс разделен на несколько этапов:

1. Отсоединить проводку от устройства;
2. Выкрутить неисправный компонент при помощи гаечного ключа;
3. Ввинчивается новый.На его место вкручивается новый.
   При работе соблюдать осторожность во избежание повреждения резьбы.
4. Подключаются провода и диагностируется исправная функциональность устройства.
